Los ejes estriados son componentes integrales de la maquinaria actual, ya que proporcionan un medio para transferir mecánicamente el par del motor a la transmisión, conectar los sistemas de TDF en maquinaria agrícola y accionar las cajas de engranajes de máquinas industriales. A menos que un eje estriado funcione mal, es un componente "de fondo" y rara vez se considera. Cuando no funciona correctamente, todo el sistema de maquinaria se detiene.

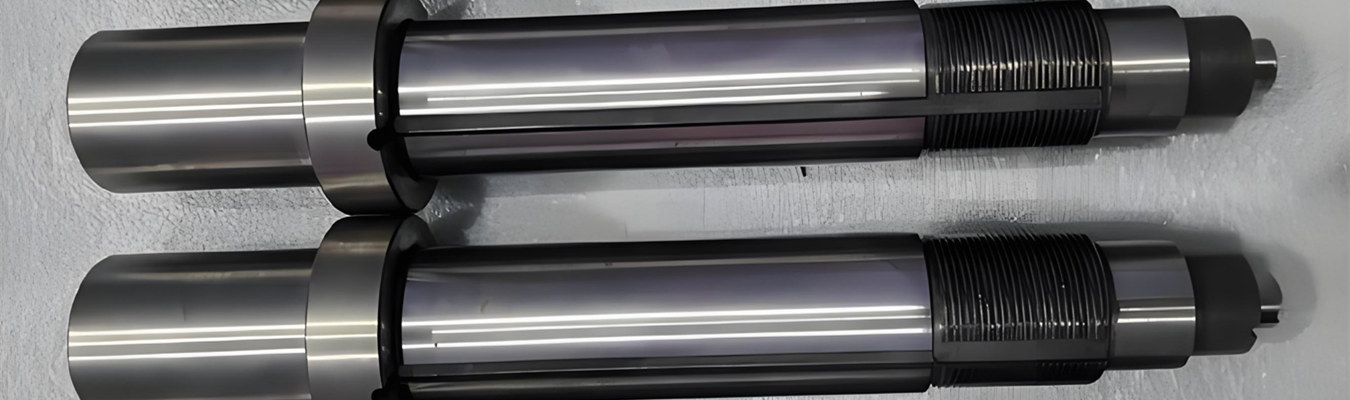

Los ejes estriados mecanizados por CNC son uno de los componentes más exigentes de fabricar con precisión. El mecanizado de piezas como ejes estriados con tolerancias ajustadas suele ser muy desafiante porque los dientes de las estrías deben estar espaciados con precisión, los diámetros deben ser concéntricos y los componentes tienden a torcerse, doblarse o deformarse después del tratamiento térmico, que es necesario para proporcionar la resistencia requerida.
En esta guía, explicamos cómo producir y verificar estrías CNC de tolerancia ajustada. Esta guía cubre las causas más comunes de distorsión durante el tratamiento térmico, así como métodos prácticos para controlarlas y qué buscar al adquirir ejes estriados CNC personalizados de un proveedor.
Un eje estriado es un tipo de pieza mecánica fabricada con una serie de estrías/crestas a lo largo de su longitud. Una serie de álabes correspondientes en la pieza acoplada (generalmente un engranaje, acoplamiento u otro dispositivo similar) se enganchan con estas estrías/crestas y se entrelazan entre sí. A diferencia de otros tipos de ejes (por ejemplo, los chaveteros), que dependen de un solo punto de contacto, los ejes estriados ayudan a distribuir la carga entre múltiples dientes. Al permitir más áreas de contacto, los ejes estriados tienen una mayor capacidad de carga, proporcionan una mejor alineación y pueden permitir el desplazamiento axial mientras transfieren par.
Hoy en día existen varios estilos estándar de ejes estriados; sin embargo, los tipos más utilizados actualmente son las estrías de evolvente (regidas por diversas normas como ANSI B92.1 y DIN 5480). Las estrías de lados rectos (DIN ISO 14) también son bastante comunes, aunque tienden a ser más simples y se utilizan principalmente en maquinaria agrícola y aplicaciones de accionamiento industrial general. También existen aplicaciones de estrías especializadas, como las estrías helicoidales utilizadas en el mercado de accesorios automotrices o las estrías coronadas para aplicaciones donde se desea un acoplamiento suave o para tolerar desalineaciones.
Para aplicaciones críticas (ejes estriados automotrices mecanizados por CNC para transmisiones, ejes estriados de TDF mecanizados para equipos agrícolas y ejes estriados para cajas de engranajes en accionamientos industriales), la precisión no es negociable.
Lograr una alta precisión en estrías CNC de precisión requiere atención en cada paso del proceso.
Las especificaciones internacionales rigen la fabricación de la mayoría de los ejes estriados. Se ajustan principalmente a: DIN 5480 para estrías de evolvente, ANSI B92.1 e ISO 14 para estrías rectas. Cada una de estas normas define tolerancias para el paso de los dientes, el perfil y la concentricidad. Un fabricante de ejes estriados de precisión de buena reputación indicará expresamente qué norma cumple y proporcionará resultados de inspección que demuestren el cumplimiento de dichas normas.
La industria recomienda la clasificación de tolerancia IT6 a IT8 como clases de tolerancia general. Se requerirán clases de tolerancia más estrictas para condiciones más exigentes, como ejes estriados en transmisiones que deben funcionar sin ruido a altas velocidades.
Para cualquier eje estriado de alta precisión, tres parámetros de tolerancia son los más importantes:
Espaciado de los dientes: La distancia entre dientes de estrías adyacentes. Un espaciado inconsistente crea juego y ruido bajo carga.
Concentricidad: La relación entre el eje de la estría y los diámetros de montaje. Una concentricidad deficiente provoca vibraciones y desgaste desigual.
Acabado superficial: Las superficies lisas de las estrías reducen la fricción y prolongan la vida útil del componente. Apunte a Ra 0,4 μm o mejor para aplicaciones de estrías deslizantes.
En Falcon CNC, proporcionamos la fabricación de ejes estriados CNC personalizados utilizando tornos de tipo suizo y centros de torneado-fresado multieje. El principal beneficio del mecanizado CNC desde una perspectiva suiza es la existencia de un casquillo guía que soporta la pieza de trabajo justo en el borde de corte al realizar las estrías, eliminando así la deflexión al hacer las estrías. Esto se vuelve particularmente importante cuando la pieza de trabajo es larga y tiene múltiples diámetros escalonados.
Para estrías CNC de alta tolerancia, normalmente terminamos el corte de estrías en la misma configuración que todas las demás características (hombros, rebajes, chaveteros y formas de rosca). La producción en una sola configuración reduce la posibilidad de errores de reposicionamiento, ya que cada característica adicional ha pasado por la misma referencia de datum.
Diferentes materiales responden de manera diferente a las fuerzas de corte y al calor. Los materiales comunes para ejes estriados incluyen:

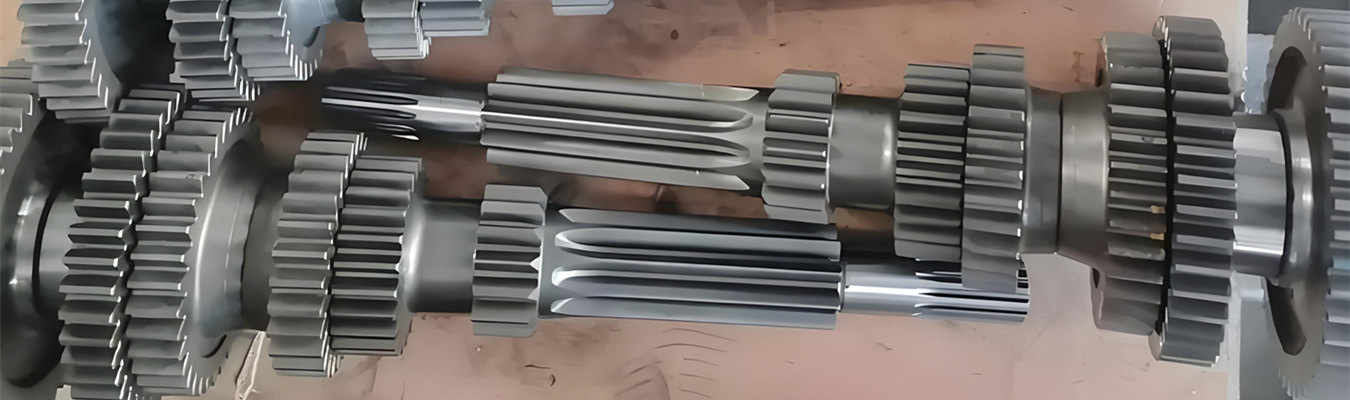

Ejes estriados de acero mecanizados por CNC: Los más comunes para aplicaciones industriales y automotrices de alta carga. Requieren una cuidadosa planificación del tratamiento térmico.
Ejes estriados de acero inoxidable: Utilizados en entornos corrosivos como equipos marinos y maquinaria de procesamiento de alimentos.
Estrías mecanizadas de aluminio: Opciones ligeras para robótica y aplicaciones de bajo par. Más fáciles de mecanizar pero con menor resistencia.
Estrías CNC de titanio: Aplicaciones aeroespaciales y de alto rendimiento donde tanto el peso como la resistencia son importantes. Difíciles de mecanizar debido al endurecimiento por deformación.
Mecanizado de ejes estriados de latón: Aplicaciones de baja carga como dispositivos de medición o mecanismos de actuación ligeros.
Cada material requiere sus propias herramientas, parámetros de velocidad y avance. La experiencia con una amplia gama de materiales es uno de los factores más importantes al evaluar a un proveedor.
Los ejes estriados que necesitan resistir un par elevado y el desgaste deben someterse a un tratamiento térmico. El tratamiento térmico de los ejes estriados endurece el material, mejora la resistencia a la fatiga y aumenta la vida útil de los ejes estriados. Sin embargo, el tratamiento térmico puede crear problemas en forma de distorsión.
Cuando un eje estriado se calienta y luego se templa, la velocidad de enfriamiento de cada sección del eje no es igual. Debido a esto, las tensiones internas creadas durante el proceso de enfriamiento torcerán el eje, doblarán el eje de las estrías o cambiarán el patrón de los dientes en las estrías.
El temple tradicional en aceite puede causar problemas, ya que conduce a niveles inconsistentes de enfriamiento y cambios impredecibles en la forma. En el caso de un eje estriado, puede provocar una distorsión que puede superar los límites de tolerancia permitidos del eje estriado. Por lo tanto, si las estrías están distorsionadas, el eje estriado y el cubo no acoplarán correctamente. Además, la cantidad de distorsión que experimenta cada eje estriado en un lote de producción determinado será diferente, lo que hace que cualquier mecanizado en verde (mecanizado antes del tratamiento térmico) no sea confiable, ya que no es posible predecir la cantidad de distorsión que experimentará cada eje estriado.
Para las estrías internas, la distorsión causada por el tratamiento térmico después de haber mecanizado las estrías internas puede tener un efecto aún mayor. Las estrías internas no encajarán cuando se utilice un calibrador de tapón, lo que provocará que las estrías internas sean desechadas.
Una vez que un eje estriado ha sido tratado térmicamente, se vuelve significativamente más duro, a menudo 45–60 HRC o más. El mecanizado de materiales endurecidos es lento, costoso y requiere equipos y herramientas especializados.
Sin embargo, en muchos casos, el acabado posterior al tratamiento térmico es inevitable. Si los propios dientes de las estrías se distorsionan más allá de la tolerancia, debe corregirlos.
Existen varios procesos de mecanizado fino en duro que pueden ayudar a corregir la distorsión por endurecimiento.
Varios procesos de mecanizado fino en duro pueden corregir la distorsión por endurecimiento:
Rectificado de estrías: es la solución tradicional para estrías endurecidas. El rectificado utiliza muelas abrasivas para eliminar pequeñas cantidades de material, corrigiendo errores en el perfil del diente y mejorando el acabado superficial. Puede lograr tolerancias IT6 o mejores, pero es lento y costoso.
Skiving en duro: es un proceso más nuevo que ofrece una alternativa rentable al rectificado para muchas aplicaciones. Basado en la cinemática del skiving de engranajes, el skiving en duro funciona bien para estrías internas y externas donde el rectificado sería difícil o improductivo. Puede compensar la distorsión por tratamiento térmico y ofrecer una calidad superficial aceptable para la mayoría de las aplicaciones industriales.
Torneado en duro: es una opción para estrías externas con geometrías relativamente simples. Requiere máquinas herramienta con extrema rigidez y herramientas de corte de cerámica o CBN (nitruro de boro cúbico).
Explore nuestro servicio de mecanizado CNC de precisión para la fabricación de ejes estriados.
La mejor manera de evitar un costoso acabado en duro es prevenir la distorsión en primer lugar. Existen métodos avanzados de tratamiento térmico que reducen drásticamente los cambios dimensionales.
La cementación a baja presión (LPC) combinada con el temple a alta presión con gas (HPGQ) proporciona un enfriamiento mucho más uniforme que el temple tradicional en aceite. El medio de temple con gas se distribuye uniformemente alrededor de la pieza, reduciendo los gradientes térmicos. Algunos sistemas añaden temple 4D, donde la pieza gira durante el temple para garantizar un enfriamiento uniforme en todas las superficies.
Este enfoque puede reducir la distorsión del ángulo de la hélice hasta en un 60%. Muchos ejes estriados para cajas de engranajes y transmisiones tratados con LPC y HPGQ permanecen dentro de una geometría aceptable sin necesidad de acabado en duro después del tratamiento.
Otro método probado para controlar la distorsión implica una secuencia específica: revenido de estabilización, normalizado superficial y endurecimiento por corriente de alta frecuencia de los dientes de las estrías. Se ha demostrado que este enfoque evita el rechazo al eliminar la distorsión de los parámetros geométricos de las estrías.
Las buenas prácticas de mecanizado antes del tratamiento térmico reducen las tensiones residuales y los concentradores de tensiones que posteriormente pueden causar distorsión. Las técnicas incluyen:
Usar pinzas de tipo porta-pinzas o mordazas blandas que sujeten uniformemente sin inducir tensión
Seguir una secuencia de trayectoria de herramienta de desbaste → semiacabado → acabado para gestionar las tensiones de eliminación de material
Monitorear el desgaste de la herramienta y reemplazar las herramientas de forma pro
