Los pequeños pasadores de contacto metálicos se utilizan para realizar conexiones eléctricas entre dispositivos electrónicos, o bien, en la placa de circuito desnuda o módulo, se realizan conexiones entre una PCBA y otra PCBA. Se encuentran numerosos ejemplos en las bases de carga de teléfonos inteligentes, así como en el compartimento de la batería de ordenadores portátiles.
Los pasadores de contacto con resorte incorporan un muelle interno que aplica una fuerza constante contra la superficie de acoplamiento (los pasadores macho). Esto significa que, incluso con movimientos constantes o pequeñas desalineaciones, el resorte mantendrá el pasador en su lugar. En comparación, el pasador de contacto de batería tiene menos piezas y una construcción más simple.
Los pasadores de contacto de sonda (a veces denominados pasadores de contacto de prueba) también son pasadores con resorte y están diseñados específicamente para su uso en los dispositivos de prueba de PCB.
Al crear conexiones permanentes, los pasadores de contacto de conector se pueden soldar (generalmente a mano) o pueden insertarse a presión en los alojamientos del conector. Estos tipos de pasadores de contacto están presentes en todo tipo de aplicaciones, desde arneses de cableado automotriz general hasta dispositivos médicos.
Al crear pasadores de contacto personalizados o únicos para una aplicación específica, el método de fabricación también es de gran importancia, ya que determinará la calidad final del pasador de contacto producido. El mejor método de fabricación para producir pasadores de diámetro pequeño con tolerancias ajustadas y alta calidad constante es mediante máquinas CNC de tipo suizo.
El rendimiento y la longevidad de cualquier pasador de contacto dependen en gran medida de dos aspectos: el material base y el acabado superficial. La combinación adecuada garantiza baja resistencia de contacto, alta vida útil en ciclos y un rendimiento constante.
Comparación de Materiales Base
| Material | Conductividad (% IACS) | Ventajas Clave | Ideal Para |
| Cobre Berilio | 0.38 | Alta resistencia, excelente elasticidad, resistencia a la fatiga | Aplicaciones de alto ciclo, pasadores de contacto con resorte, pasadores de contacto de sonda |

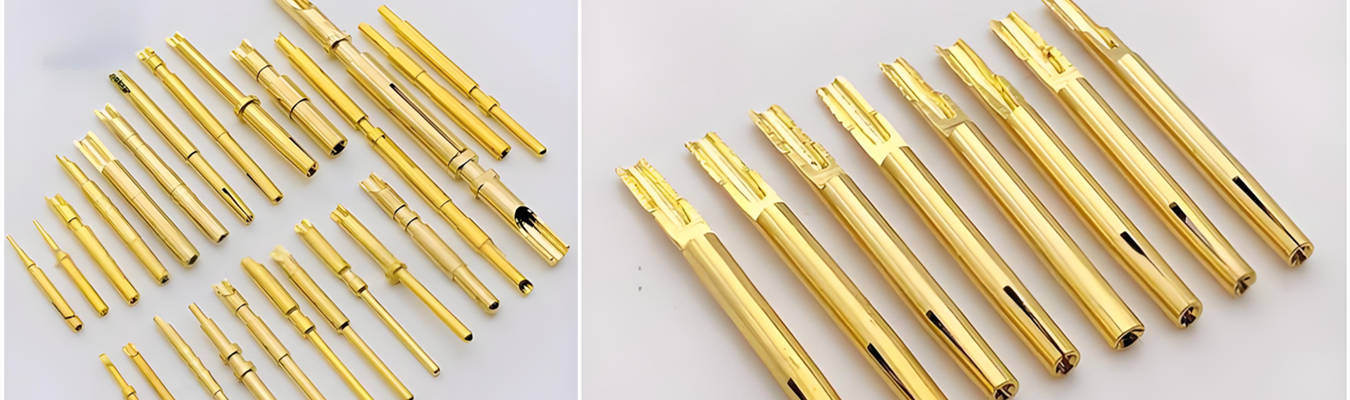

| Latón | 0.28 | Buena resistencia y propiedades de resorte, menor costo | Pasadores de contacto de conector de uso general, proyectos con restricciones de costo |
| Bronce Fósforo | 15% | Elasticidad superior, excelente resistencia a la fatiga | Pasadores de contacto de batería, aplicaciones de alta flexión |
| Cobre Puro | 1 | La conductividad más alta, blando | Aplicaciones donde la máxima conductividad supera a la resistencia mecánica |
El estándar IACS (International Annealed Copper Standard) mide la conductividad eléctrica, con un valor del 100% para el cobre puro a 20 grados Celsius. Los pasadores de contacto de cobre berilio representan un excelente equilibrio entre conductividad y resistencia, ya que ofrecen mucha mayor resistencia y flexibilidad que el cobre puro, lo que los hace perfectos para su uso como pasadores de contacto con resorte que soportarán miles de ciclos de acoplamiento. Para los pasadores de contacto de conector de uso general, a menudo es más económico utilizar pasadores de contacto de latón si no se requiere una vida útil de ciclo extrema.
El chapado superficial es igualmente crítico. El material base proporciona la estructura, pero el chapado determina cómo interactúa el pasador con su superficie de acoplamiento.
| Tipo de Chapado | Conductividad (% IACS) | Ventajas Clave | Ideal Para |
| Chapado en Oro | 76% | Excelente resistencia a la corrosión, baja resistencia de contacto, duradero | Aplicaciones de alta fiabilidad, pasadores de contacto de oro para aplicaciones médicas/de defensa |
| Chapado en Níquel | 24% | Buena resistencia a la corrosión y al desgaste, excelente capa base para oro | Pasadores de contacto niquelados como capa base, aplicaciones industriales |
| Chapado en Plata | 85% | La conductividad más alta entre los chapados, excelente transferencia térmica | Aplicaciones de alta corriente, conectores de RF |
| Chapado en Estaño | ~15% | Buena soldabilidad, rentable | Pasadores de contacto para PCB, aplicaciones que requieren soldadura |
Los pasadores de contacto con chapado en oro se consideran la opción de mayor calidad (los fabricantes suelen utilizar el término "estándar de oro") para aplicaciones que dependen de que su fiabilidad y rendimiento se mantengan durante un período prolongado. A diferencia de la plata y el cobre, el oro no se oxida ni se empaña, lo que significa que la resistencia de contacto se mantiene baja durante toda la vida útil del producto.
Al fabricar pasadores de contacto, algunos fabricantes utilizan pasadores de contacto niquelados como capa inicial antes de aplicar el oro para proporcionar una barrera de difusión que evite que los metales base migren a través del oro y hacia la superficie del pasador de contacto.
Muchos fabricantes utilizan el chapado selectivo para mantener un equilibrio entre costo y rendimiento. Por ejemplo, utilizar solo chapado en oro en el área de contacto real del pasador y estaño o níquel en el área de terminación permite al fabricante ofrecer la ventaja de un pasador de contacto de oro donde es vital (en la conexión eléctrica) sin el costo asociado con la aplicación de oro en toda la pieza.
Si necesita pasadores de contacto personalizados, Falcon CNC Swiss le ofrece la opción de trabajar con todos estos materiales y sus métodos de chapado asociados para garantizar que reciba la combinación adecuada de rendimiento y precio.
Los pasadores de contacto tienen una variedad de propósitos en todas las industrias que utilizan electrónica. Cada propósito necesita su propio tipo especial de pasador de contacto.
Pasadores de contacto para PCB permiten puntos de conexión eléctrica específicos en placas de circuito impreso (PCB) para realizar pruebas funcionales, pruebas en circuito (ICT), programación, monitoreo de señales o puesta a tierra. Por ejemplo, cuando desea probar una PCB durante el proceso de fabricación, puede utilizar pasadores de contacto para accesorios de prueba (también conocidos como "camas de clavos") para realizar conexiones temporales a los puntos de prueba en la PCB.
Pasadores de contacto de sonda son, de hecho, un tipo de pasador de contacto con resorte. Son los pasadores de contacto de sonda reales utilizados en los accesorios de prueba. Diseñados para soportar miles de ciclos de compresión mientras mantienen una resistencia de contacto constante, estos pasadores generalmente se organizan en matrices densas para contactar múltiples puntos de prueba (potencialmente cientos) en una sola placa.
Pasadores de contacto de conector proporcionan la ruta eléctrica para todos los conectores eléctricos. Ya sea que necesite un conector industrial D-Sub o un conector de datos de alta velocidad para aplicaciones de redes, los pasadores de contacto de conector son necesarios para crear la ruta eléctrica.
Pueden presentarse en configuración macho (con una superficie de contacto sobresaliente) o hembra (con un receptáculo donde se puede insertar una configuración macho). Para garantizar que proporcionen la fuerza de acoplamiento, la alineación y el rendimiento eléctrico adecuados, todos los pasadores de contacto de conector deben cumplir con especificaciones dimensionales precisas.
Pasadores de contacto de carga son contactos con resorte diseñados para conexiones y desconexiones repetidas. Generalmente se encuentran en diversas aplicaciones, como bases de carga para teléfonos inteligentes, estuches para auriculares inalámbricos, dispositivos portátiles y estaciones de carga para dispositivos médicos.
Pasadores de contacto para automoción deben experimentar los entornos operativos más severos de todos los pasadores de contacto. Deben mantener una conexión eléctrica confiable mientras están expuestos a rangos de temperatura extremos (-40°C a +125°C), altas vibraciones, humedad y productos químicos. Los vehículos modernos albergan cientos de pasadores de contacto para automoción dentro de varios componentes (por ejemplo, ECU, sensores, sistemas de monitoreo de baterías y módulos ADAS).
Pasadores de contacto de alta corriente están construidos para transmitir potencia eléctrica en lugar de solo niveles de corriente de señal. Como resultado, los pasadores de contacto de alta corriente generalmente consisten en áreas de sección transversal más grandes, cobre berilio (debido a su combinación superior de conductividad y resistencia) y chapado en plata u oro para minimizar el calentamiento resistivo.
Pasadores de contacto de baja resistencia son muy importantes en aplicaciones donde incluso miliohmios de resistencia son significativos. Mantener la resistencia de contacto eléctrico al mínimo posible es esencial en instrumentos de medición de precisión, sistemas de monitoreo de baterías y conectores de alta fiabilidad, ya que garantiza la integridad de la señal y evita la generación de calor debido al exceso de resistencia.
Pasadores de contacto SMD se fabrican para ensamblaje de montaje superficial, donde el pasador de contacto se coloca directamente sobre la superficie de la PCB y se suelda. Los pasadores de contacto de orificio pasante se insertan en orificios perforados en la PCB antes de soldar, proporcionando resistencia mecánica adicional para componentes que pueden estar sujetos a esfuerzos mecánicos.
La unidad básica de medida para una configuración de pasador eléctrico es el paso. Por ejemplo, en aplicaciones de conectores de alta densidad, podría tener un pasador de contacto con paso de 1 mm. Esto significa que la distancia de centro a centro entre pasadores de contacto adyacentes es de 1 mm. Cuanto menor sea el paso entre pasadores de contacto adyacentes, más pasadores pueden caber en un espacio determinado; sin embargo, la fabricación requiere mayores grados de precisión con configuraciones de pasador de contacto de paso más pequeño. Explore nuestras capacidades de fabricación de pasadores y ejes.

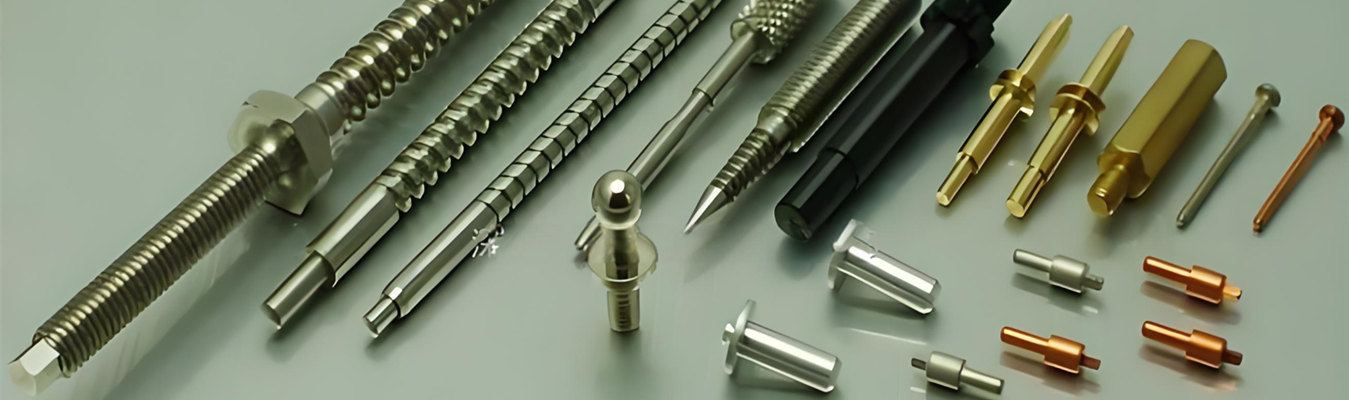

Si necesita comprar pasadores de contacto para su próximo proyecto, ya sean pasadores de contacto al por mayor para producción o pasadores de contacto personalizados para un diseño único, elegir el socio adecuado es fundamental. Esto es lo que debe buscar.
Criterios de Selección de Proveedores
| Criterio | Qué Buscar | Por Qué es Importante |
| Capacidad de Fabricación | Tornos CNC de tipo suizo, centros de torneado multieje | Permite tolerancias ajustadas (±0.005 mm) y geometrías complejas |
| Experiencia en Materiales | Experiencia con latón, cobre berilio, bronce fósforo y chapados | Asegura la selección adecuada del material para su aplicación |
| Sistema de Calidad | Certificación ISO 9001; ISO 13485 para aplicaciones médicas | Proporciona garantía de calidad documentada y trazabilidad |
| Acabados Internos | Capacidades de chapado en oro, níquel, plata, estaño | Reduce los plazos de entrega y asegura la calidad del chapado |
| Flexibilidad de Volumen | Soporta tanto prototipos como producción de alto volumen | Le permite escalar
