En los sectores de alto riesgo de la industria aeroespacial, la tecnología médica y la electrónica de consumo, el margen de error es cero. Un componente que se desvíe unos pocos micrones puede provocar una falla catastrófica, un mal funcionamiento de un dispositivo que ponga en riesgo la vida, o un producto de consumo que simplemente no funcione. Para los ingenieros y especialistas en adquisiciones encargados de obtener estas piezas de misión crítica, comprender el proceso de fabricación es tan importante como el diseño mismo.
Si bien existen muchos procesos de mecanizado, una tecnología destaca consistentemente por producir componentes complejos y en miniatura con una precisión inigualable: el torno tipo suizo. Pero, ¿qué tiene este método específico de mecanizado CNC con torno suizo que lo convierte en el estándar de oro?
En este análisis en profundidad, iremos más allá de las palabras de moda del marketing y exploraremos los principios fundamentales de ingeniería de los tornos suizos. Analizaremos la mecánica de cómo mantienen una precisión extrema, proporcionaremos ejemplos tangibles de industrias clave y explicaremos por qué nuestros servicios de mecanizado CNC con torno suizo están diseñados para el éxito donde otros se quedan cortos.
Para apreciar el torno suizo, primero debemos comprender la limitación principal de un torno convencional. En un torno CNC estándar, la pieza de trabajo se sujeta por un extremo con un mandril y solo se sostiene por sí misma mientras la herramienta de corte mecaniza el extremo opuesto. A medida que la herramienta aplica fuerza, especialmente en piezas largas y delgadas, la sección no soportada de la pieza puede doblarse o desviarse.
Esta deflexión es el archienemigo de la precisión. Provoca:
Diámetros inconsistentes: La pieza se dobla alejándose de la herramienta, lo que da como resultado una pieza que no es perfectamente redonda (fuera de redondez) y tiene imprecisiones dimensionales.
Vibración de la herramienta: La presión variable genera vibración, lo que deja un acabado superficial deficiente y puede desgastar o romper prematuramente la herramienta de corte.
Errores geométricos: Características como la posición real y la concentricidad son casi imposibles de mantener en longitudes largas sin soporte.
Aquí es donde entra en juego el diseño revolucionario del torno tipo suizo.
El componente más crítico que define un torno suizo y permite su rendimiento superior es el buje guía. Esto no es solo un pequeño ajuste de diseño; es un cambio de paradigma fundamental en la forma en que se gestiona la pieza de trabajo.
Cómo funciona:
La barra de material se alimenta a través de un buje guía de precisión, típicamente ubicado a solo milímetros del punto donde la herramienta de corte contacta el material.
Este buje actúa como una pared de soporte rígida, eliminando por completo la deflexión de la pieza de trabajo en la zona de corte.
A medida que la herramienta mecaniza la pieza, el material se alimenta fuera del buje, manteniéndose siempre soportado directamente detrás del corte.
La ventaja de ingeniería:
Eliminación de la deflexión: Al soportar la pieza de trabajo en el punto de corte, los problemas de flexión, vibración e imprecisión dimensional se eliminan prácticamente.
Relaciones longitud-diámetro superiores: Este método es excepcionalmente efectivo para piezas con relaciones L:D altas (por ejemplo, 10:1 o mayores), un ámbito donde los tornos convencionales tienen grandes dificultades.
Mecanizado complejo simultáneo: Los tornos suizos no son centros de torneado simples. Son centros de torneado multifuncionales con herramientas vivas y husillos secundarios, lo que permite operaciones complejas de mecanizado con torno suizo en una sola configuración.
Veamos los subsistemas específicos dentro de un torno CNC suizo moderno que contribuyen a su legendaria precisión.
A diferencia de un torno convencional donde la herramienta se mueve y la pieza de trabajo gira en una posición fija, un torno suizo cuenta con un cabezal deslizante. El cabezal mueve la barra de material dentro y fuera del buje guía a lo largo del eje Z. Este diseño es crucial para mantener la distancia mínima y constante entre el buje y la herramienta, que es el núcleo de la estabilidad.

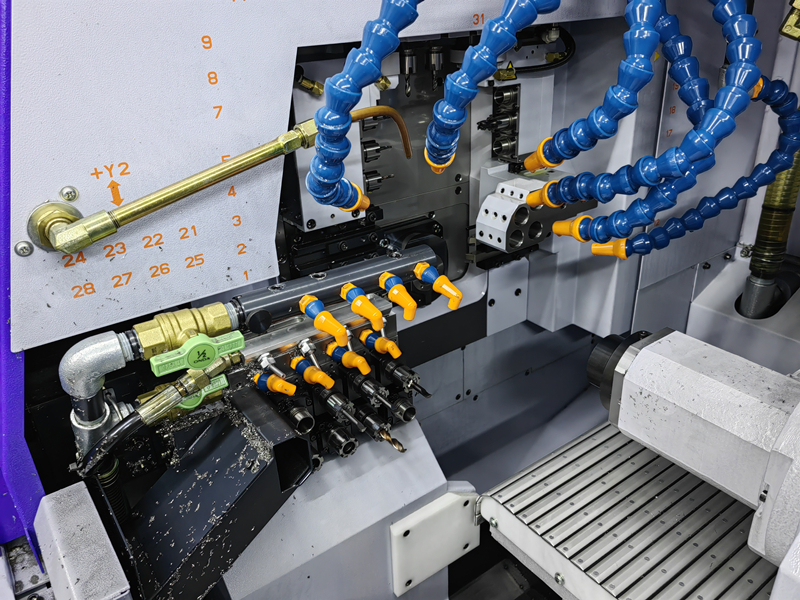

El mecanizado CNC con torno suizo moderno no se limita al torneado. Las máquinas están equipadas con herramientas rotativas motorizadas (herramientas vivas) en la plataforma de herramientas principal. Junto con un eje C (eje rotativo controlable) en el husillo principal, esto permite fresado, taladrado, roscado transversal y ranurado, todo sin retirar la pieza de la máquina. Esta filosofía de "todo en uno" es crítica para la precisión, ya que evita los errores acumulativos introducidos por múltiples configuraciones.
Un husillo de trabajo trasero puede recoger la pieza del husillo principal una vez que se completan las operaciones primarias. Esto permite que la máquina complete la parte trasera de la pieza (taladrado, roscado, fresado) en el mismo ciclo. Nuevamente, esto elimina una segunda configuración menos precisa y asegura que las características en ambos extremos de la pieza sean perfectamente concéntricas y estén ubicadas correctamente.
Las ventajas teóricas de los tornos suizos se traducen directamente en rendimiento en el mundo real en los sectores más exigentes.
Los componentes aeroespaciales operan bajo estrés extremo, temperatura y vibración. La fiabilidad es primordial.
Ejemplos de componentes: Boquillas de inyectores de combustible, pasadores de actuadores hidráulicos, carcasas de sensores, sujetadores.
Demandas de precisión: Roscas de tolerancia ajustada, acabados superficiales críticos para prevenir la iniciación de grietas, y materiales exóticos difíciles de mecanizar como Inconel, Titanio y Waspaloy.
Cómo lo logra el mecanizado suizo: El buje guía asegura un corte estable incluso en estos materiales duros, evitando la deflexión de la herramienta que podría comprometer las tolerancias. La capacidad de configuración única garantiza que las geometrías internas y externas complejas de una boquilla de combustible estén perfectamente alineadas.
La industria de dispositivos médicos exige no solo una precisión extrema, sino también acabados superficiales impecables y biocompatibilidad completa.

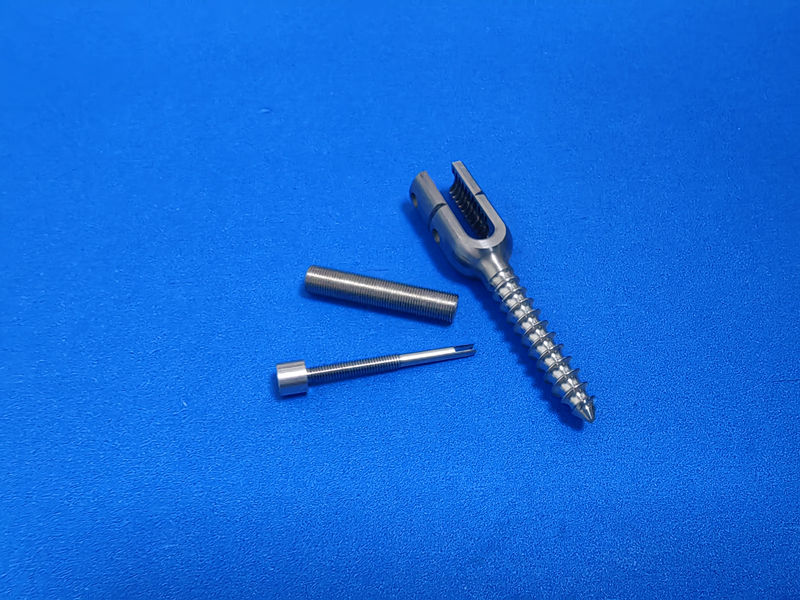

Ejemplos de componentes: Tornillos óseos, brocas quirúrgicas, pasadores ortopédicos, pilares de implantes dentales, componentes para herramientas quirúrgicas mínimamente invasivas.
Demandas de precisión: Acabados superficiales tipo espejo para prevenir la adhesión bacteriana, geometrías orgánicas complejas y consistencia absoluta en lotes de producción de miles de piezas.
Cómo lo logra el mecanizado suizo: El efecto amortiguador de vibraciones del buje guía produce los acabados superficiales superiores requeridos directamente desde la máquina. La capacidad de mecanizar características intrincadas a partir de materiales biocompatibles como Titanio Ti-6Al-4V ELI y acero inoxidable 316LVM en una sola sujeción garantiza la seguridad del paciente y la eficacia del dispositivo.
La tendencia hacia dispositivos electrónicos más pequeños y potentes requiere componentes increíblemente diminutos y complejos. Esta es una aplicación principal del mecanizado con torno suizo para electrónica.

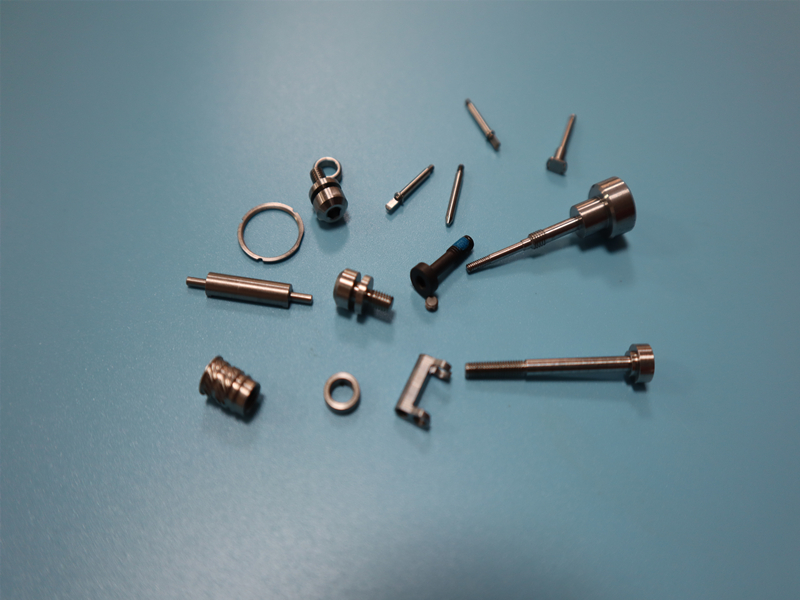

Ejemplos de componentes: Pasadores de conectores, microtornillos para ensamblaje de dispositivos, ejes para micromotores, conectores de férula para fibra óptica.
Demandas de precisión: A menudo dimensiones submilimétricas, alta concentricidad y excelentes propiedades de conductividad eléctrica.
Cómo lo logra el mecanizado suizo: Los tornos suizos sobresalen en el micro-mecanizado. Pueden producir estas pequeñas y delicadas piezas torneadas CNC de latón, cobre y aleaciones de aluminio con tolerancias que otros procesos no pueden lograr a escala. El proceso de configuración única protege estas piezas frágiles de daños en la manipulación entre múltiples máquinas.
Poseer un torno suizo no garantiza piezas perfectas. La máquina es una herramienta, y su producción es un reflejo directo de la experiencia detrás de ella. Aquí es donde el concepto de E-E-A-T (Experiencia, Expertise, Autoridad y Confiabilidad) se vuelve crítico. Cuando se asocia con Falcon CNC Swiss, no solo está comprando tiempo de máquina; está aprovechando un profundo conocimiento de ingeniería.
Nuestro proceso liderado por ingeniería asegura su éxito:
Revisión de Diseño para Fabricabilidad (DFM): Nuestros ingenieros analizan los planos de su pieza antes de que comience la producción. Identificamos posibles desafíos relacionados con el acceso de la herramienta, tolerancias y comportamiento del material, ofreciendo comentarios constructivos para optimizar su diseño para el proceso de mecanizado suizo sin comprometer su propósito.
Selección avanzada de herramientas: No utilizamos un enfoque único para todos. Seleccionamos geometrías, recubrimientos y sustratos de herramientas especializados específicamente adaptados a su material y requisitos de características, maximizando la vida útil de la herramienta y la calidad de la superficie.
Programación de precisión: El programa CNC es el "cerebro"
