Pasadores de núcleo personalizados: La guía definitiva para el éxito en moldeo por inyección

Introducción: La columna vertebral de las piezas perfectas

La precisión distingue una pieza buena de una pieza excelente. Los pasadores de núcleo personalizados, que son sus herramientas de modelado principales en el molde, crean agujeros y características internas y guían todo el movimiento de la herramienta. Si sus pasadores no encajan correctamente, sus piezas no encajarán correctamente; por lo tanto, es fundamental utilizar las mejores selecciones de diseño y material para la longevidad y la consistencia del ciclo de su componente moldeado por inyección.

Puede leer esta guía para aprender cómo especificar el mejor diseño y las mejores selecciones de material para asegurar un rendimiento consistente ciclo tras ciclo de sus moldes de inyección. Discutiremos los pasadores de núcleo rectos, los pasadores de núcleo de carburo, los pasadores de núcleo de acero inoxidable y algunas consideraciones de diseño para su aplicación. Además, explicaremos cómo Falcon CNC Swiss utiliza tecnología de mecanizado CNC suizo de última generación para producir pasadores de núcleo con tolerancias de ±0.002 mm.

¿Qué son los pasadores de núcleo y cómo funcionan?

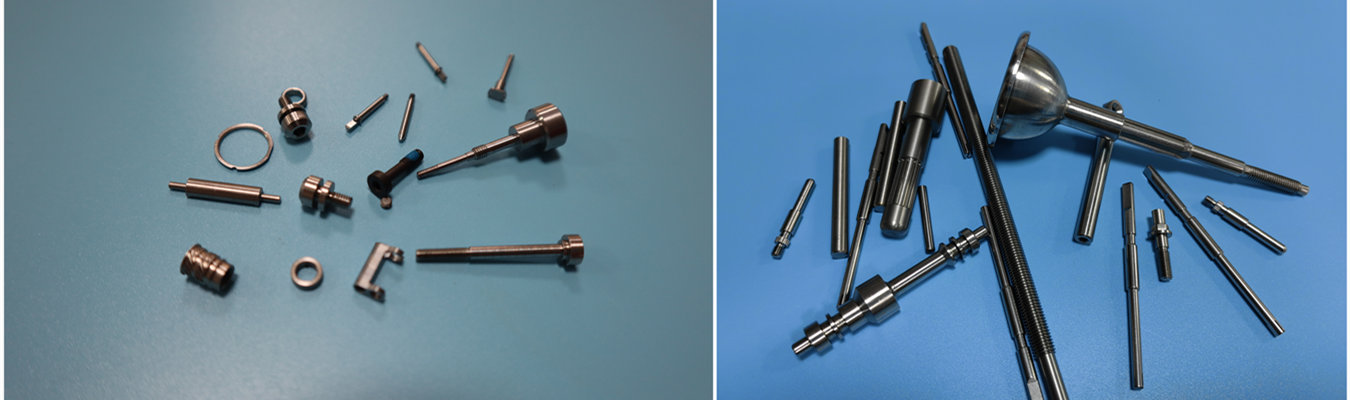

Los pasadores de núcleo (también llamados pasadores de moldeo o pasadores de moldeo por inyección) son componentes cilíndricos de precisión que encajan dentro de un molde de inyección.

Los siguientes son tres objetivos principales:

• Creación de características internas - Se crean agujeros, ranuras y piezas complejas en el artículo moldeado.

• Expulsión del artículo moldeado - Los pasadores eyectores empujan una pieza terminada fuera del molde una vez que el plástico se ha solidificado.

• Guiado de las mitades del molde - Los pasadores guía del molde, los pasadores guía principales y los pasadores de alineación del molde aseguran que ambos lados del molde siempre cierren correctamente.

En conclusión, los pasadores de núcleo personalizados son la columna vertebral de su utillaje. Cada vez que necesite pasadores de núcleo métricos, pasadores eyectores métricos o pasadores de núcleo personalizados en dimensiones no estándar, debe fabricar cada pasador con la máxima precisión. Incluso pequeñas discrepancias pueden provocar rebaba (exceso de plástico), deformidad de la pieza o desgaste prematuro de la herramienta.

Falcon CNC Swiss ha construido núcleos para uso en la industria durante más de 20 años y abarca una amplia gama de clientes, desde proveedores automotrices hasta fabricantes de dispositivos médicos con una demanda igualmente alta de calidad. Obtenga más información sobre nuestras Capacidades de Mecanizado CNC de Precisión para la fabricación de pasadores de núcleo.

Comparación de materiales para pasadores de núcleo (y procesos de mecanizado recomendados)

Encontrar el material más adecuado para sus pasadores de núcleo es una de las decisiones más críticas. Una elección incorrecta del material puede resultar en pasadores doblados, puntas desgastadas o fallos desastrosos de la herramienta.

La siguiente tabla compara los materiales más comunes utilizados para pasadores de núcleo personalizados.

Por qué importa la elección del material

El carburo de tungsteno tiene una dureza muy alta. Tiene una excelente resistencia tanto a la flexión como a la abrasión en comparación con los pasadores de núcleo de acero inoxidable; sin embargo, tienen un modo de fallo frágil y el mecanizado es costoso. La selección predeterminada para plásticos corrosivos (como el PVC) es un pasador de núcleo de acero inoxidable. Los pasadores de núcleo rectos de acero para herramientas son los pasadores de núcleo de trabajo para el moldeo de uso general.

Mecanizado de pasadores de núcleo en Falcon CNC Swiss

Mecanizamos pasadores de núcleo utilizando tornos CNC de tipo suizo con muelas de rectificado de precisión 1. Mecanizamos cada pasador de núcleo en múltiples pasos realizando las operaciones de torneado, fresado y rectificado secuencialmente para asegurar la concentricidad entre las superficies mecanizadas.

Acabado superficial de Ra 0.2 μm o mejor para resistencia al desgaste; para mantener el control de tolerancia de ±0.002 mm en el diámetro (mucho más ajustado que un juego estándar de 0.01 mm utilizado en muchos productos moldeados con precisión).

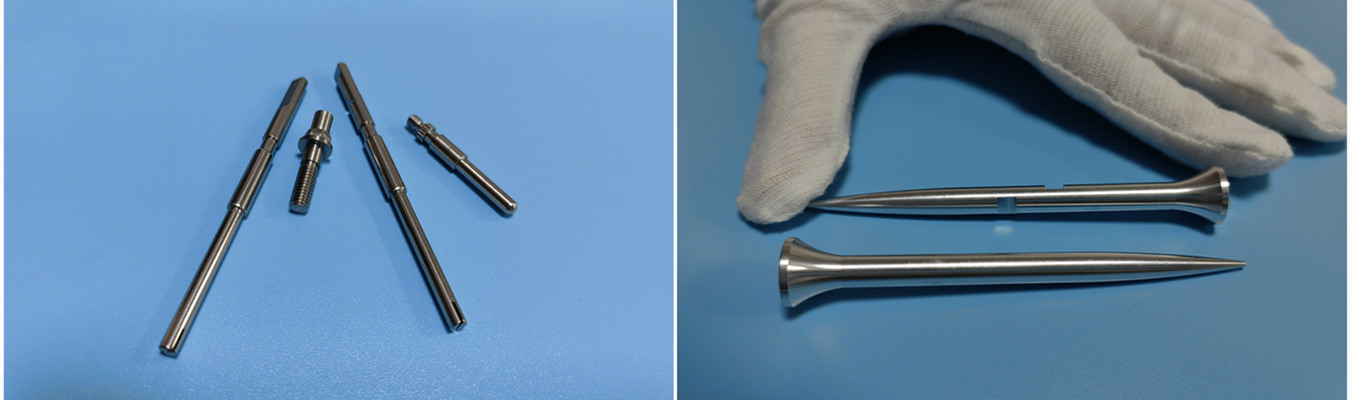

Consejos de diseño para pasadores guía de molde y sistemas de alineación

La alineación del molde es donde fallan muchos moldes de inyección. Si sus pasadores guía del molde, pasadores guía principales o pasadores de localización del molde no están diseñados correctamente, obtendrá mitades desajustadas, cavidades dañadas y un sinfín de retrabajos. Aquí le mostramos cómo hacerlo bien.

1. Juego apropiado de los pasadores guía principales

Los pasadores guía principales son componentes clave de la alineación dentro de un molde de inyección. Los pasadores guía principales se ubican en una mitad del molde, mientras que la mitad opuesta tiene bujes de latón en los que se deslizan los pasadores guía principales.

Al usar pasadores guía principales, se deben aplicar los criterios anteriores:

• Juego - Se debe mantener el juego apropiado determinado por el ajuste deslizante entre el pasador guía principal y el buje (0.01 mm a 0.02 mm). Si el juego es demasiado ajustado, el dispositivo se agarrotará o se atascará, y si el juego es demasiado grande, las características progresivas de la aplicación perderán alineación después de soportar el espesor de la pared.

• Longitud - Al usar pasadores guía principales, asegúrese de que los pasadores se acoplen en los bujes antes de que los pasadores de núcleo o las cavidades/características externas entren en contacto entre sí, ya que esto ayudará a evitar daños en las características progresivas del molde cuando se cierre.

• Dureza - Al especificar pasadores guía principales, especifíquelos siempre como pasadores guía principales endurecidos (55-60 HRC) y especifique que los bujes también estén endurecidos.

2. Use pasadores localizadores de molde en aplicaciones críticas

En moldes de múltiples cavidades o moldes con tolerancias de línea de separación restringidas, use pasadores localizadores de molde junto con los pasadores guía principales. Los pasadores localizadores de molde proporcionarán una verificación de alineación adicional y distribuirán la fuerza de sujeción mejor que solo los pasadores guía principales.

3. Use pasadores guía principales métricos

Para facilitar el reemplazo de materiales de origen, cree pasadores guía principales estándar como métricos con diámetros que oscilen entre 8 mm y 50 mm. Las longitudes métricas personalizadas se pueden mecanizar fácilmente a partir de material estándar.

4. Obtenga asesoramiento de expertos

Según una guía instructiva sobre diseño de moldes, el ajuste libre entre los pilares guía y los bujes guía debe estar dentro de un límite muy estrecho para lograr un movimiento preciso entre el molde móvil y el fijo. Una discrepancia de 0.01 mm puede marcar la diferencia entre producir un sello perfecto o causar una fuga en el molde.

5. Use manguitos eyectores en aplicaciones de pasadores de núcleo

A veces, al producir una pieza con un agujero en el medio con un pasador de núcleo, la pieza moldeada debe ser expulsada con el uso del mismo pasador de núcleo. En estas situaciones, el manguito eyector es muy útil. El manguito eyector se ajusta sobre el pasador de núcleo y expulsará la pieza del pasador de núcleo utilizando el manguito eyector. Normalmente, el juego entre el manguito eyector y el pasador central se mantiene en 0.01 mm o menos. Este ajuste apretado evita que se formen rebabas o plástico errante alrededor del agujero principal y, por lo tanto, es necesario para el mecanizado de precisión de moldes.

Cómo Falcon CNC Swiss fabrica pasadores de núcleo de precisión

No solo mecanizamos pasadores de núcleo personalizados, sino que los diseñamos. Así es como nuestro proceso asegura que obtenga pasadores que funcionen.

Por qué los clientes confían en nosotros

• <
