Aunque la velocidad a la que se fabrican las piezas moldeadas por inyección es extremadamente rápida, los pasadores eyectores son una de las pocas piezas que no reciben mucha atención hasta que surge un problema. Si una pieza se atasca en un molde, un pasador eyector se rompe o se produce un desgaste prematuro en el pasador, se puede detener una línea de producción y se pueden perder miles de dólares en piezas desechadas y retrasos en la producción.

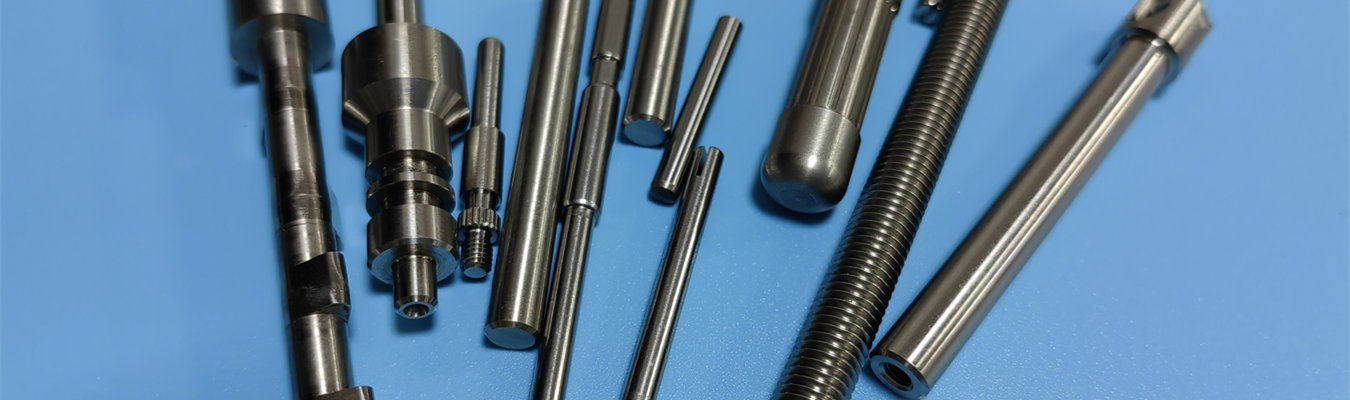

Un pasador eyector de moldeo por inyección es una pieza delgada, rectificada con precisión, de acero o aluminio que empuja el componente de plástico terminado fuera de la cavidad del molde después de que se haya enfriado. Si bien la expulsión de un componente de plástico de un molde parece bastante simple, la mano de obra involucrada en la creación de cada pasador eyector no lo es en absoluto. Los pasadores eyectores deben soportar millones de ciclos de inyección y proporcionar un mecanismo para empujar la pieza terminada fuera del molde, al mismo tiempo que evitan cualquier desgaste excesivo en la herramienta del molde y mantienen las alineaciones necesarias desde el molde hasta el componente moldeado.
El propósito de esta guía es proporcionar la información necesaria para diferenciar los pasadores eyectores para moldes de alta calidad de aquellos que fallarán. La explicación técnica le proporcionará la información práctica necesaria para especificar, adquirir y mantener estos componentes críticos con confianza.

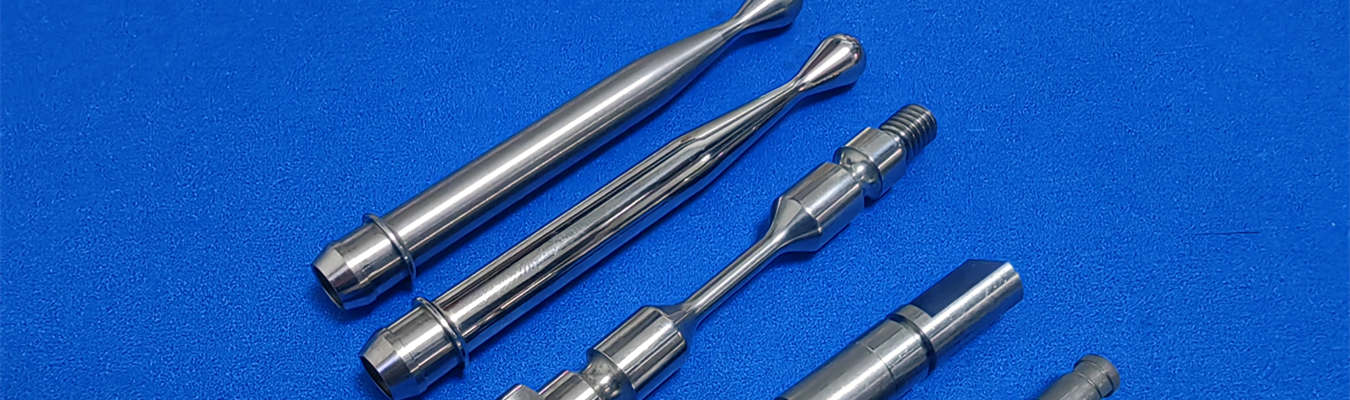

Hay varios tipos de pasadores eyectores disponibles, incluidos pasadores eyectores de acero inoxidable para aplicaciones médicas y pasadores eyectores rectos para producción general. Cuanto mejor comprenda la ingeniería del pasador eyector, mejor podrá tomar decisiones acertadas y reducir sus costos totales de propiedad de estos componentes críticos.
Los pasadores eyectores enfrentan algunas de las condiciones más difíciles durante la fabricación. Se deslizan hacia adentro y hacia afuera de agujeros de holgura estrechamente controlados miles de veces por turno; soportan niveles extremos de temperatura y presión; y deben expulsar eficazmente las piezas de plástico sin atascarse ni agarrarse a ellas. Lograr esta confiabilidad requiere superar varios desafíos fundamentales de mecanizado.
A diferencia de los sujetadores estándar, los pasadores eyectores de moldeo por inyección deben encajar en sus respectivos orificios guía que se miden en micras. Si están demasiado flojos en sus orificios guía, la rebaba escapará a través del pasador hacia la pieza moldeada, creando defectos. Si están demasiado apretados, el pasador se congelará o agarrotará, causando daños catastróficos al molde.
Existen estándares internacionales (ISO 6751 (2011)) que especifican tolerancias y dimensiones de los pasadores eyectores para moldeo por inyección y fundición a presión. En aplicaciones críticas, debe haber un control estricto sobre la concentricidad de la cabeza, el cuerpo y la punta del pasador.
Las tolerancias de mecanizado estándar para pasadores eyectores son típicamente ±0.02mm, mientras que muchos proveedores de alto volumen realizarán mecanizados personalizados hasta ±0.005mm si se solicita. En Falcon CNC Swiss, nuestras máquinas CNC multieje y métodos de rectificado de precisión generalmente logran estas tolerancias en tiradas de producción completas.
Los pasadores eyectores son objetos cilíndricos largos, delgados y esbeltos. Los errores en la rectitud o las ligeras curvaturas en el pasador harán que los pasadores se atasquen en sus orificios guía, lo que provocará velocidades de expulsión inconsistentes, mayores tasas de desgaste y eventual rotura.
El acabado superficial tiene un efecto directo en la tasa de desgaste. Las superficies más lisas reducen la fricción y el potencial de agarrotamiento. El mecanizado CNC de alta precisión, que logra un Ra igual o inferior a 0.2μm, produce superficies lisas que minimizan la fricción y aumentan la vida útil del pasador y del molde.
Los pasadores eyectores deben ser lo suficientemente duros para soportar el desgaste excesivo, pero lo suficientemente tenaces para absorber el impacto repetido sin agrietarse. Si los pasadores están sobre-endurecidos, se vuelven muy frágiles, y los pasadores sub-endurecidos se desgastan rápidamente.
El material de uso general más común para pasadores eyectores es el acero para herramientas de trabajo en caliente SKD61 y H13, con clasificaciones de dureza típicamente entre 48-52 HRC. Para aplicaciones de alto volumen (o aplicaciones abrasivas), los fabricantes especifican acero rápido en polvo ASP30 (62-64 HRC) y variantes de acero inoxidable endurecido en toda la masa. La nitruración superficial crea una capa exterior dura (hasta 900 HV) para aplicaciones de alto volumen/alto desgaste, manteniendo un núcleo más tenaz.
Cuando un cliente pide 50,000 pasadores eyectores, cada uno debe ser dimensionalmente igual al primero, y para lograrlo se requieren procesos de fabricación automatizados y un control estadístico de procesos riguroso, no un mecanizado tradicional. Explore nuestro servicio de mecanizado CNC de precisión para la fabricación de pasadores para moldes.
Es importante elegir el tipo adecuado de pasador eyector para un trabajo de moldeado en particular considerando varios factores: la geometría de la pieza, la fuerza de expulsión y cómo debe verse el acabado superficial después de salir del molde.
La gran mayoría (más del 99%) de todos los pasadores eyectores son rectos, con una sección transversal circular. Son muy rentables, ampliamente disponibles y altamente estandarizados. Estos tipos de pasadores eyectores son apropiados para la mayoría de las piezas de plástico de uso general, componentes pequeños y medianos, y aplicaciones donde las marcas visibles del pasador eyector no serán un problema. Sin embargo, la limitación de los pasadores eyectores rectos es que el área de expulsión es bastante pequeña, por lo que puede dejar una marca en una superficie sensible o causar tensión concentrada en una pieza de pared delgada.
Los pasadores eyectores planos, también llamados pasadores eyectores de cuchilla, tienen una sección transversal rectangular o cuadrada. Se utilizan cuando una nervadura larga, un borde estrecho o un producto alargado no pueden usar pasadores redondos estándar para proporcionar un área de expulsión suficiente. Los pasadores eyectores planos tienen un área de expulsión mayor que los pasadores eyectores rectos, por lo que pueden distribuir la tensión de manera más uniforme, reduciendo el riesgo de deformación de la pieza. La geometría de los pasadores planos es más complicada que la de los pasadores redondos (por ejemplo, requiere más precisión en el mecanizado), generalmente requiriendo electroerosión por hilo o fresado de precisión, en lugar del mecanizado de torno regular.
Los pasadores eyectores escalonados incluyen una sección que refuerza la base de un pasador de diámetro pequeño para proporcionar una mayor resistencia a la flexión. Este diseño se recomienda para pasadores con un diámetro inferior a 3 mm, ya que pueden desviarse o romperse cuando se someten a impactos repetidos, lo que los hace propensos a la desviación o rotura.
Los pasadores eyectores con resorte tienen un mecanismo de resorte incorporado que permite una expulsión retardada y/o progresiva. Esto es ventajoso para perfiles de piezas muy intrincados en los que no todos los pasadores se pueden expulsar simultáneamente o podrían distorsionar la pieza. Los pasadores eyectores cargados por resorte también se utilizan a menudo para levantadores inclinados, que también suelen estar hechos de acero para resortes, para soportar flexiones repetidas.
Los pasadores eyectores de aire utilizan presión de aire en lugar de fuerza mecánica para ayudar en la expulsión de la pieza. Esto es particularmente útil para componentes de paredes delgadas o frágiles que no pueden ser contactados por pasadores estándar. Un sistema de aire comprimido funciona dirigiendo aire comprimido a través de una válvula de tipo poppet, lo que otorga especial importancia a la necesidad de sellar adecuadamente el pasador eyector de aire y ajustarlo al molde para retener las características operativas adecuadas.
Los pasadores eyectores progresivos están diseñados para su uso en sistemas de expulsión de múltiples etapas donde los diversos pasadores avanzarán y expulsarán las piezas durante las distintas etapas de expulsión para proporcionar una extracción forzada de las piezas de socavados complejos y/o cavidades muy profundas sin causar daños a las piezas.
| Tipo de pasador eyector | Mejor aplicación | Ventaja clave |
| Recto o cilíndrico | Piezas de uso general, tiradas de alto volumen | Bajo costo, alta disponibilidad |
| Plano o de cuchilla | Nervaduras profundas, ranuras estrechas, secciones de pared delgada | Área de expulsión grande, reduce el marcado |
| Escalonado | Pasadores < 3 mm de diámetro | Raíz reforzada evita la flexión |
| Manguito | Macizos alrededor de agujeros para tornillos | Expulsión uniforme, sin tensión localizada |
| Aire | Piezas de pared delgada o cosméticas | Contacto cero, sin marcas de expulsión |
| Cargado por resorte | Levantadores inclinados, expulsión retardada | Permite la liberación de socavados complejos |
Obtenga más información sobre nuestra fabricación de pasadores para moldes mecanizados por CNC.
La vida útil del pasador eyector, el tiempo de actividad del molde y el costo total de propiedad son directamente medibles con respecto a la selección del material base y el recubrimiento superficial.
