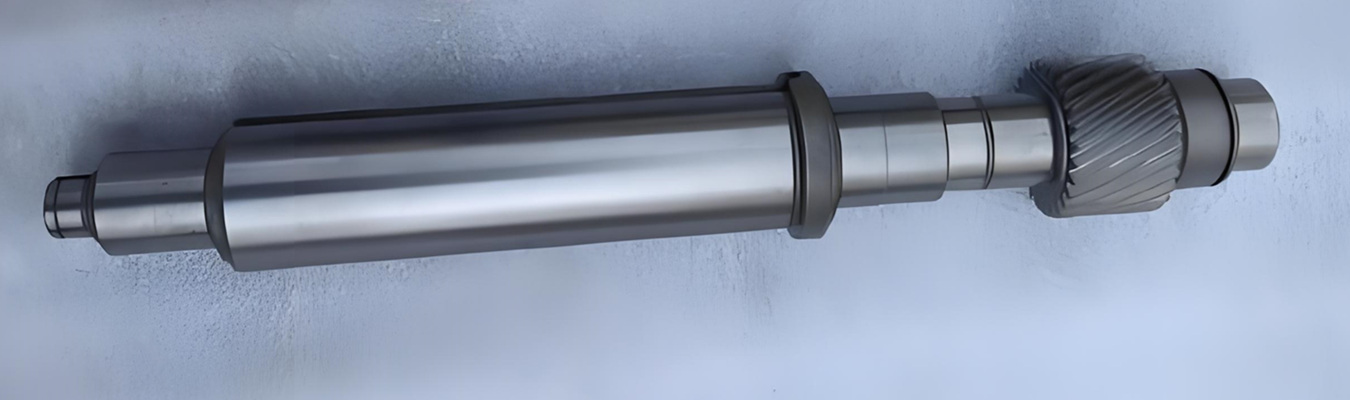

Los ejes estriados están presentes en toda la maquinaria moderna. Transmiten el par de los motores a las transmisiones, transfieren el movimiento rotatorio en los actuadores y mantienen alineados los sistemas críticos en todo tipo de aplicaciones, desde automóviles hasta robots industriales. Cuando un eje estriado falla, la transmisión de par se detiene y las máquinas se paran.
Por eso la precisión importa. Ya sea que esté adquiriendo piezas para una nueva línea de producción o reemplazando un componente desgastado, comprender cómo se fabrican los ejes estriados—y qué distingue a los buenos proveedores de los poco fiables—ahorra tiempo, dinero y quebraderos de cabeza.
Esta guía cubre los métodos clave de fabricación de ejes estriados, cómo se inspeccionan y qué buscar cuando necesite comprar ejes estriados CNC de fabricantes confiables.
Los ejes estriados se pueden fabricar mediante varios procesos de mecanizado diferentes. Cada método tiene sus puntos fuertes, limitaciones y estructuras de costo. Aquí se comparan.
El hobbing utiliza una herramienta de corte giratoria llamada fresa madre para cortar los dientes del estriado en una pieza de trabajo. La fresa madre y la pieza de trabajo giran juntas en un movimiento sincronizado, tallando progresivamente el perfil del estriado.
Ideal para: Estriados externos, series de producción de gran volumen y aplicaciones donde los costos de utillaje pueden distribuirse entre muchas piezas.
Limitaciones: Requiere fresas madre personalizadas y costosas para cada especificación de estriado. Menos flexible para cambios de diseño o trabajos de bajo volumen.
El brochado utiliza una herramienta dentada llamada brocha que se empuja o tira a través de la pieza de trabajo para cortar los dientes del estriado en una sola pasada. Para estriados externos, se utiliza comúnmente una brocha vertical.
Ideal para: Estriados internos, chaveteros y producción de muy alto volumen donde la precisión es primordial.
Limitaciones: Las brochas son costosas y específicas para cada aplicación. Los cambios de diseño requieren un nuevo utillaje.
El fresado CNC de ejes estriados implica el uso de máquinas CNC multieje para cortar los dientes del estriado a partir de material macizo. Los centros de fresado de 5 ejes modernos pueden producir perfiles de estriado complejos con alta precisión.
Ideal para: Prototipos, lotes pequeños y medianos, perfiles personalizados y aplicaciones que requieren tolerancias ajustadas.
Limitaciones: Tiempo de ciclo por pieza más lento en comparación con el hobbing para volúmenes muy altos.
El torneado CNC de estriados se utiliza típicamente para ejes de diámetro pequeño, donde los estriados se cortan utilizando herramienta motorizada en un torno CNC o una máquina tipo suizo. Esto es especialmente efectivo para ejes largos y delgados.
Ideal para: Ejes estriados de diámetro pequeño, piezas complejas que requieren torneado y corte de estriados en una sola configuración.
Limitaciones: Limitado a ciertos diámetros y longitudes de estriado.
Los ejes estriados con rectificado de acabado representan el nivel más alto de precisión. Después del corte en bruto, los dientes del estriado se rectifican hasta las dimensiones finales utilizando muelas abrasivas especializadas.
Ideal para: Aplicaciones aeroespaciales, médicas y automotrices de alto rendimiento donde se requieren tolerancias inferiores a 0.005 mm.
Limitaciones: Método más costoso; plazos de entrega más largos.
| Método | Ideal para | Tolerancia típica | Costo de utillaje | Volumen adecuado |
| Hobbing | Estriados externos, alto volumen | ±0.02–0.05mm | Alto (fresa madre personalizada) | Alto volumen |
| Brochado | Estriados internos | ±0.01–0.03mm | Muy alto | Volumen muy alto |
| Fresado CNC | Formas personalizadas, prototipos, volumen bajo-medio | ±0.005–0.01mm | Bajo (herramientas estándar) | Bajo a medio |
| Torneado CNC | Diámetros pequeños, ejes largos | ±0.005–0.01mm | Bajo | Bajo a medio |
| Rectificado de acabado | Precisión ultra alta | ±0.001–0.003mm | Alto | Bajo a medio |
Explore más sobre nuestros servicios de mecanizado CNC de precisión.
Si desea crear un objeto en el mundo físico, es mejor utilizar varios procesos para crearlo. Por ejemplo, un eje hueco primero se torneará al diámetro en una máquina de torneado CNC, luego se mecanizarán los estriados con una fresa madre y, finalmente, las superficies críticas se rectificarán con acabado. El producto final aprovechará el mecanizado rápido con fresa madre y la rectificación de alta precisión.
Si está buscando posibles proveedores de ejes estriados CNC, pregunte cuáles son sus requisitos de tolerancia y si pueden realizar múltiples procesos de mecanizado en una sola instalación. Los fabricantes que tienen un lugar común para tornear, fresar y rectificar producen piezas más consistentes que otros.
La fabricación de precisión no vale nada sin una verificación de precisión. Los fabricantes de ejes estriados confiables utilizan múltiples métodos de inspección para garantizar que cada pieza cumpla con las especificaciones.
Los calibres certificados para estriados son la forma más rápida de verificar si un eje estriado cumple con los requisitos dimensionales básicos. Estos calibres o encajan o no.
Caso de uso: Producción de alto volumen donde se necesita una verificación rápida de pasa/no pasa. Muchos ejes estriados pueden aceptarse con calibres certificados pasa/no pasa.
Limitación: No proporciona valores de medición reales; solo confirma si está dentro o fuera de especificación.
La inspección por CMM utiliza un palpador para medir los dientes del estriado, el diámetro de raíz, el diámetro primitivo y otras características críticas con alta precisión. Las CMM modernas logran una precisión de ±0.002 mm o mejor.
Mejor práctica: Los expertos de la industria recomiendan realizar la inspección por CMM en la primera y última pieza de cada lote de producción, además de verificaciones periódicas durante el proceso según el tamaño del lote.
Caso de uso: Inspección de primera pieza, validación de producción y cualquier aplicación que requiera documentación de valores de medición reales.
Los comparadores ópticos proyectan una imagen ampliada del perfil del estriado en una pantalla, lo que permite la comparación visual con una plantilla o superposición. Son excelentes para verificar la forma del diente, los ángulos y los radios.
Caso de uso: Verificación rápida de la geometría del estriado, especialmente para estriados externos donde la visibilidad del perfil es clara.
Los dientes del estriado que se deslizarán o rotarán contra componentes acoplados requieren acabados superficiales específicos. Los rugosímetros verifican que los valores Ra cumplan con las especificaciones de ingeniería.
Requisito típico: Para ejes estriados de precisión, los acabados superficiales de Ra 0.4 μm o mejores son comunes en las superficies de contacto críticas.
Los sistemas de medición sin contacto utilizan láseres o cámaras para capturar la geometría del estriado sin tocar la pieza. Son especialmente útiles para materiales blandos o características delicadas que podrían deformarse con palpadores de contacto.
Caso de uso: Producción de alto volumen donde la velocidad importa, o para piezas que no toleran la medición por contacto.
| Método | Qué mide | Velocidad | Precisión | Ideal para |
| Calibre pasa/no pasa | Pasa/no pasa solamente | Muy rápida | Pasa/no pasa solamente | Producción de alto volumen |
| CMM | Geometría 3D completa | Moderada | ±0.002mm | Primera pieza, documentación |
| Comparador óptico | Perfil, ángulos, radios | Rápida | Comparación visual | Verificación rápida de geometría |
| Rugosímetro |
