La adopción vertiginosa de la tecnología de drones industriales está impactando industrias en todo el mapa, desde la agricultura hasta la defensa. Sin embargo, detrás de cada dron (UAV) ágil, robusto y altamente capaz, se encuentra una base de piezas fabricadas a la perfección. La diferencia entre un prototipo y un UAV industrial robusto y fiable destinado a la producción en masa se basa firmemente en los principios de Diseño para la Fabricabilidad (DFM), junto con asociaciones con fabricantes expertos de piezas para drones. En esta discusión, analizaremos cómo los mejores diseñadores, el mecanizado avanzado y las capacidades probadas se unen para crear la próxima generación de UAV.
El Diseño para la Fabricabilidad (DFM) es la práctica de ingeniería de diseñar productos de manera que resulten menos costosos de fabricar. En el caso de aplicaciones de drones donde el rendimiento es primordial, el DFM no solo sirve como una herramienta de ahorro de costes, sino como un potenciador del rendimiento. El fabricante capaz de piezas para drones, como Falcon CNC Swiss, trabaja con los equipos de ingeniería en las etapas iniciales del diseño para implementar los principios del DFM:
Selección de Materiales: Podemos recomendar materiales óptimos que ofrezcan un equilibrio de resistencia, peso y maquinabilidad. Por ejemplo, cambiar de aleaciones de Titanio difíciles de mecanizar a aluminio de alta resistencia 7075 para algunas piezas estructurales no críticas reducirá tanto el coste como el plazo de entrega a niveles prácticamente imperceptibles, sin afectar el rendimiento del UAV.
Simplicidad del Diseño: Las piezas complejas de una sola pieza casi siempre pueden rediseñarse en ensamblajes de múltiples piezas más simples, mejor fabricados y más fáciles de mecanizar, reemplazar y mantener, evitando así, en muchos casos, el mecanizado complejo (y costoso) de 5 ejes donde un mecanizado simple de 3 ejes es suficiente.
Estandarización de Características: Al utilizar tamaños de herramientas estándar para agujeros, radios y roscas, se evita la necesidad de herramientas personalizadas, se reducen los costes de producción y se mejora notablemente la velocidad de fabricación.
Diseño para el Proceso: Al comprender las limitaciones y ventajas del mecanizado CNC y los tornos de tipo suizo, podemos recomendar modificaciones de diseño, como ligeros ángulos de desmoldeo o espesores de pared, que producirán una mejor calidad y rendimiento para la pieza terminada.
Al considerar el DFM, el diseño final puede producirse buscando la eficiencia en lugar de simplemente la innovación.
La fabricación de piezas de producción industrial para UAV conlleva un conjunto único de problemas que marcan la diferenciación entre las implicaciones de fabricación propias del aficionado y aquellas que son profesionales y dignas de confianza.
El Imperativo de la Relación Resistencia-Peso: Cada gramo cuenta en un UAV. La dificultad fundamental reside en fabricar piezas que posean una gran ligereza de construcción junto con una gran resistencia estructural para soportar el efecto de la vibración, posibles impactos y las tensiones de la carga útil. Se requiere un conocimiento extenso de los materiales junto con una capacidad de mecanizado intensiva para poder eliminar cada micra innecesaria de material sin comprometer la estructura de la pieza fabricada.
Complejidad de Forma y Tolerancia: Los componentes de UAV, en términos generales, como soportes de motor, brazos y carcasas para sistemas de control de vuelo, requieren formas muy intrincadas con paredes delgadas y canales internos. El hecho de que sean de difícil acceso e imposibles de mecanizar resulta en mantener tolerancias a menudo necesarias dentro de ±0.025 mm o menos para un correcto alineamiento, amortiguación de vibraciones y, en última instancia, estabilidad en vuelo.
Conocimiento de Materiales: Los drones utilizan una amplia gama de materiales, desde Aluminio y Titanio ligeros hasta compuestos avanzados y plásticos de ingeniería. Es necesario que el fabricante competente de piezas para drones conozca a fondo el mecanizado de estos diversos materiales y comprenda cómo se comporta cada uno durante el proceso de corte o conformado para evitar cualquier aparición de distorsión, delaminación o desgaste de la herramienta.
Escalabilidad de Volumen y Consistencia: Un diseño que funciona para diez unidades debe funcionar exactamente igual si se fabrican diez mil. La consistencia en calidad, tamaño y rendimiento en tiradas de gran escala es un problema formidable que requiere ser resuelto mediante sistemas de control de calidad efectivos y operaciones automatizadas.
Robustez Ambiental: Los drones industriales operan en entornos hostiles como la corrosión del agua salada para trabajos marinos, cambios extremos de temperatura para cartografía y exposición incesante a rayos ultravioleta. Las piezas deben fabricarse y generalmente tratarse (es decir, anodizado, pasivación) para estos entornos de manera duradera.
Urgencia del Cliente: Se desarrolló un proyecto para un UAV, diseñado para reconocimiento topográfico a gran altitud, para encontrar un soporte de motor que fuera mucho más ligero que la pieza del fabricante de equipo original (OEM) actualmente en uso, además de tener una mayor capacidad de amortiguación de vibraciones, para proteger el sensible equipo LiDAR.
El Problema: El dispositivo de montaje de aluminio existente estaba produciendo una vibración armónica que, como resultado, arruinaba los datos del sensor. El proyecto requería una disminución del 30% en el peso de la pieza utilizando amortiguación heterogénea.
Diseño y Revisión DFM: El metalúrgico recomendó entonces el uso de aleación de magnesio (AZ31B) por su gran capacidad de amortiguación, así como por su peso reducido en comparación con el aluminio. El soporte también fue rediseñado para incluir estructuras de celosía en áreas locales de tensión no crítica para reducir aún más el peso.
Mecanizado de Precisión: La forma difícil se obtuvo mediante mecanizado a partir de un bloque sólido de magnesio en nuestros centros de fresado CNC de 5 ejes. Esto requirió herramientas y refrigerantes especiales para facilitar el trabajo con magnesio, que es propenso a incendiarse durante el mecanizado, un testimonio de nuestro trabajo en metalurgia.
Control de Calidad: Cada dispositivo de montaje de aluminio fue mecanizado e inspeccionado al 100% en la MMC para garantizar la alineación del alojamiento del motor y la posición de los orificios de montaje. También se verificó el equilibrio dinámico para comprobar el rendimiento de la pieza en condiciones de vibración.
Resultado: El nuevo soporte de motor personalizado logró una reducción de peso del 35% y está libre del 90% de las vibraciones que causaban daños. Esto aumentó la tasa de vuelo del dron en un 12% y también aseguró la máxima precisión en los datos recibidos durante la realización del levantamiento, cumpliendo con los altos estándares de rendimiento establecidos por el cliente.

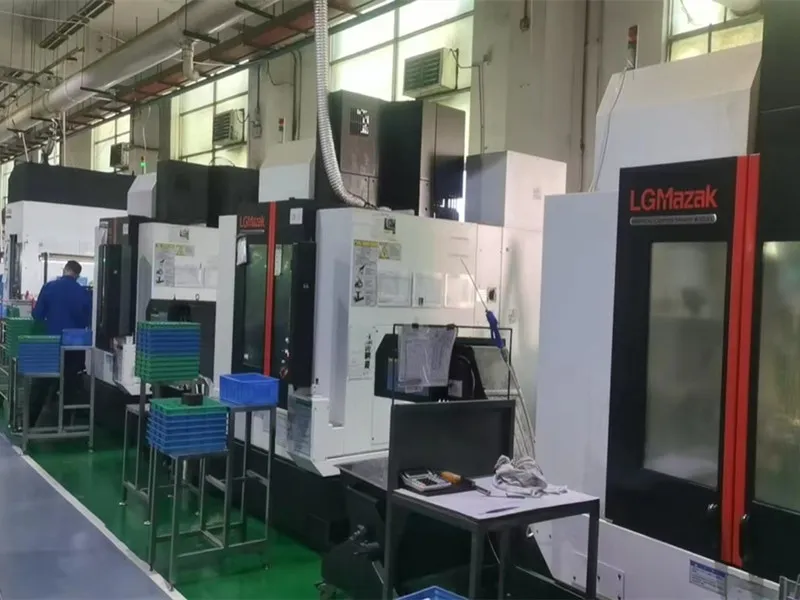

Como fabricante de piezas personalizadas para drones, Falcon CNC Swiss está equipado para los trabajos más exigentes posibles en el negocio de los componentes de UAV. Nuestras capacidades están diseñadas para la alta tecnología, la calidad extrema y el detalle requeridos por esta línea de trabajo.
Torneado CNC Suizo: Ideal para piezas rotativas complejas de alto volumen, como insertos de hélices, pasadores de conectores y sujetadores con altos grados de precisión en concentricidad.
Fresado CNC de 5 Ejes: Para mecanizar formas complejas, como soportes de montaje, gimbals para cámaras y dispositivos estructurales en una sola configuración, utilizando así un mecanizado completo en una sola operación para dar la máxima precisión y reducir el tiempo de configuración.
Capacidad Metalúrgica: Amplia cantidad de materiales trabajados para adaptarse al uso en UAV:
Metales Ligeros: Aluminio 6061, 7075, Titanio (Grado 2, 5), Aleaciones de Magnesio.
Plásticos de Alta Ingeniería: PEEK, UHMW-PE, Delrin, Nylon.
Materiales Compuestos: Placas o láminas compuestas utilizadas para fines especiales.
Servicios Adicionales: Servicio completo posterior al mecanizado: desbarbado y realización de procesos completos post-mecanizado, tratamientos térmicos (para aumentar la resistencia), tratamientos superficiales, como anodizado tipos II y III, niquelado, recubrimiento en polvo con fines protectores y estéticos.
Control de Calidad Sólido: Nuestra dedicación a la calidad es inquebrantable. Utilizamos Máquinas de Medición por Coordenadas (MMC), comparadores ópticos y medidores de acabado superficial para determinar que cada lote de piezas de precisión para drones cumple con las especificaciones más exigentes.
La fiabilidad de un dron industrial depende de la calidad de las piezas que se fabrican para ellos. Aquí se muestran algunas formas en que las piezas de precisión permiten el éxito en todos los campos de actividad:
En Agricultura: Los drones para fumigación de cultivos y monitorización deben tener piezas que puedan soportar la corrosión (de productos químicos) y una estructura adecuada. Las piezas perfectas para las boquillas y para el sistema de fluidos son necesarias.
En Búsqueda y Rescate (SAR): La fiabilidad en todo momento es un factor esencial en situaciones de vida o muerte. Las estructuras ligeras y resistentes para el dron son absolutamente necesarias para transportar las cámaras térmicas y los repetidores de comunicaciones, que a menudo se ven obstaculizados por las condiciones meteorológicas.
En Inspección de Infraestructuras: Los drones utilizados para la inspección de líneas eléctricas, puentes y turbinas eólicas necesitan gimbals para cámaras que hayan sido probados para vibraciones y que hayan sido mecanizados con tolerancias extremas. De lo contrario, ¿no se pueden obtener imágenes libres de borrosidad?
En Defensa y Seguridad: Los requisitos de durabilidad, integridad de la señal (para carcasas blindadas) y capacidad en condiciones extremas son los más altos conocidos, por lo que exigen la máxima exigencia en las pruebas de los fabricantes de piezas para drones.
En Entrega y Logística: Si los drones de reparto son los elegidos, es necesario el sistema de comunicaciones y entrega más fiable, cuyos medios son alcanzar la mayor capacidad de carga útil y el gran beneficio de una entrega fiable.
Las posibilidades del dron industrial son ilimitadas, aunque dependen en gran medida de la intrincada idea de la ingeniería de precisión y la fabricación de precisión. La posibilidad de su progreso, desde un diseño fino hasta un producto líder en el mercado, debe depender de las estrechas relaciones industriales que podamos poseer con algún fabricante de piezas para drones, que posea gran capacidad técnica, el mejor equipo y una buena comprensión del DFM.
En Falcon CNC Swiss, no es nuestro negocio fabricar piezas, sino fabricar los medios de expresión de la capacidad inventiva. Podemos ayudar a los clientes a sortear de manera segura los intrincados medios involucrados en la fabricación de drones para lograr una estructura ligera, un peso pequeño y un mecanismo de entrega enormemente fiable.
