Mecanizado de tornillos suizos: La guía definitiva para la máxima precisión y eficiencia

En la eterna búsqueda de la perfección en la fabricación, donde las tolerancias se miden en micras y el fallo de un producto no es una opción, existen muchas tecnologías que uno consideraría especiales. Entre ellas, el mecanizado con torno suizo (Swiss screw machining) es probablemente la cúspide de la ingeniería de precisión. Si usted participa en cualquier ámbito que involucre dispositivos médicos, aeroespacial o electrónica, y se enfrenta a diario a los problemas de producir piezas pequeñas e intrincadas con la máxima precisión, debe familiarizarse con este proceso.

Este tratado proporciona una comprensión completa del mecanizado tipo suizo. Veremos qué es, en qué se diferencia fundamentalmente del mecanizado CNC convencional y, lo que es más importante, por qué los servicios de un taller de torno suizo (Swiss screw machine shop) pueden ser la decisión más estratégica que tome para su próximo proyecto.

¿Qué es el mecanizado suizo? Un vistazo a la evolución de la precisión

Para entender qué es el mecanizado suizo, debemos recurrir a una lección de historia. Desarrollado originalmente en el siglo XIX para la producción de piezas precisas en el ámbito de la industria relojera suiza, el nombre deriva de la necesidad de producir piezas muy alargadas, esbeltas e intrincadas con extrema precisión. Los tornos relojeros antiguos tenían grandes problemas con este tipo de componentes debido a la presión de la herramienta y la deflexión del material.

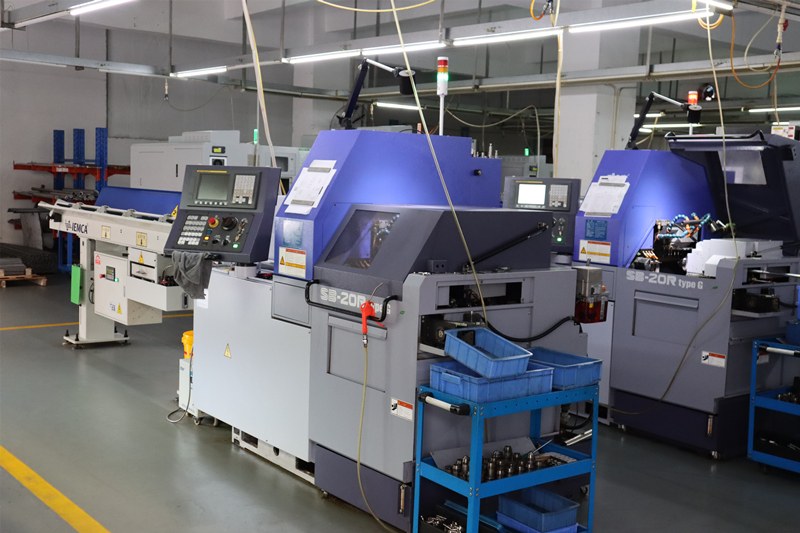

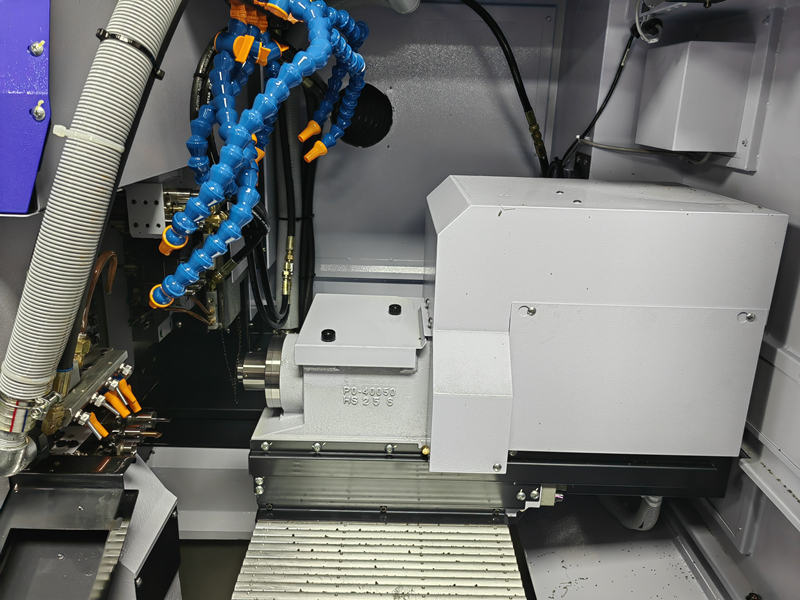

La respuesta, muy sencillamente, es el torno tipo suizo, o torno automático suizo. El principio que lo diferencia de los tornos tradicionales antiguos es el buje guía (guide bushing). En un torno convencional, la pieza se fija y las herramientas se mueven sobre ella. Mientras que en una máquina suiza, el material de la barra (generalmente de hasta 32 mm de diámetro) se fija firmemente mediante un buje guía, y todo el cabezal se mueve hacia adelante y hacia atrás en el plano Z. Las herramientas de corte son en su mayoría no giratorias o se mueven radialmente, y trabajan muy cerca del buje guía.

Esta máquina diseñada con "cabezal deslizante" proporciona un soporte incomparable a la pieza de trabajo justo en el punto de corte. El resultado es que, incluso en piezas largas y delgadas, no se produce ningún latigazo, vibraciones o deflexiones del material que destruirían la precisión con un torno ordinario. El principio aquí utilizado es la fuerza motriz de la precisión del mecanizado suizo.

¿Qué es el mecanizado con torno suizo (Swiss Screw Machining)? El método modificado actual

El término "Swiss Screw Machining" (mecanizado con torno suizo para piezas de tornillería) es la reinterpretación actual de este concepto original. Si bien el principio básico no ha cambiado, las máquinas actuales son maravillas de la tecnología. No son simplemente tornos, sino motores CNC de uso múltiple.

Por lo tanto, debemos preguntarnos: ¿Qué es el mecanizado con torno suizo hoy en el siglo XXI? Explicado de manera simple, es una operación de torneado CNC de alta precisión, realizada mediante un torno CNC tipo suizo, que a menudo incorpora herramientas vivas (live tooling) y operaciones secundarias. Los componentes de los servicios actuales de mecanizado con torno suizo en el mundo consisten en:

• El buje guía (The Guide Bushing): Sigue siendo el corazón del concepto. Sostiene firmemente la barra de material, justo detrás de las herramientas de corte, eliminando virtualmente la vibración y el empuje del material, lo cual es necesario para mantener las tolerancias ajustadas posibles.

• Tecnología de control CNC: Las máquinas modernas están completamente controladas por computadoras, lo que permite la programación de figuras geométricas muy complejas y una precisión repetible de ±0.0002 pulgadas o mejor.

• Herramientas vivas (Live Tooling): Esta es la parte que realmente marcó la diferencia. Además de las herramientas de torneado simples, las herramientas vivas son herramientas rotativas (como fresas de punta plana y brocas) impulsadas por motores independientes. Esto permite fresado, taladrado transversal, ranurado, etc., en la misma máquina y en una sola configuración. Esta capacidad generalmente se denomina torneado-fresado (Turning-Milling) o torneado suizo CNC.

• Ejes múltiples: Las máquinas suizas más avanzadas a menudo operan en 5, 7 o más ejes, lo que permite que las herramientas se acerquen a la pieza de trabajo desde prácticamente cualquier ángulo sin necesidad de reacabados o nuevos montajes.

• Alimentadores de barra automáticos: Permiten operaciones continuas y sin supervisión, lo que hace que el mecanizado suizo sea mucho más eficiente en tiradas de producción de alto volumen y demanda programada para el mecanizado de piezas de precisión con torno suizo.

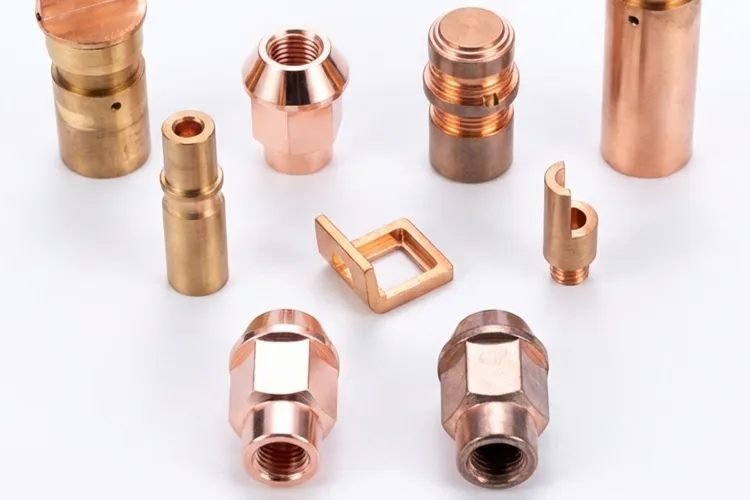

El término "tornillo" (screw) incluido en la terminología es una referencia histórica y nomenclatural a su uso original en la fabricación de tornillos y otros sujetadores. Sin embargo, ha crecido hasta convertirse en un campo en el que se fabrica una gama increíblemente amplia de geometrías de piezas complejas y componentes tipo eje.

Mecanizado suizo versus mecanizado CNC convencional: una comparación lado a lado.

Pero, ¿por qué entonces elegir una máquina suiza en lugar de un torno o fresadora CNC convencional? La decisión a menudo radica en la naturaleza de la geometría de la pieza, las tolerancias requeridas y el volumen.

Esta "comparación" muestra que no significa necesariamente que el mecanizado suizo sea "mejor" que el convencional, sino que es la solución adecuada para requisitos específicos. Pero en piezas donde el mecanizado de piezas pequeñas de precisión es absolutamente necesario, el mecanizado suizo suele ser el ganador indiscutible.

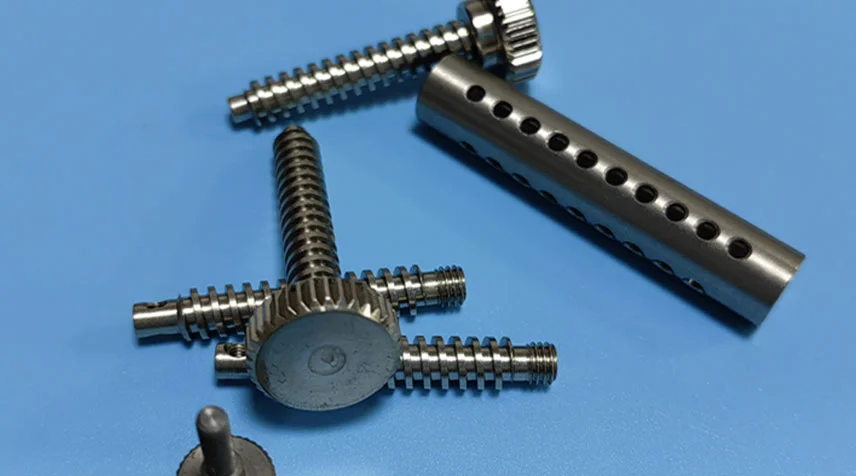

¿Por qué utilizar el mecanizado con torno suizo (Swiss screw machining)? 6 razones ganadoras

Se han esbozado los detalles técnicos, pero ¿qué significan desde el punto de vista de su negocio y sus productos? Los resultados útiles que se obtienen, y que normalmente llevan a las empresas a buscar servicios expertos de mecanizado con torno suizo, son los siguientes:

1. Precisión y tolerancias inigualables: Mediante el uso del sistema de buje guía, se mantienen tolerancias que francamente no son posibles de lograr satisfactoriamente por otros medios con geometrías de pieza similares. Esto es crucial para industrias como el mecanizado de dispositivos médicos y el mecanizado de componentes aeroespaciales, donde una micra puede ser la diferencia entre la vida y la muerte o el éxito de una misión. Nos especializamos en mecanizado suizo de alta tolerancia debido a sus infinitas aplicaciones.

2. Acabados superficiales preferenciales: Dado que la pieza de trabajo está rígidamente soportada, la vibración se mantiene al mínimo. Esto permite mayores RPM y cortes más agresivos, y da como resultado acabados superficiales de extraordinaria suavidad desde la propia máquina, a menudo reduciendo o eliminando considerablemente los acabados secundarios.

3. Eficiencia inigualable para piezas complejas

La capacidad de tornear, fresar, taladrar y roscar en una sola sujeción es una bendición maravillosa. La filosofía de "todo en uno" permite:

• Tiempos de ciclo: No se pierde tiempo transportando piezas entre máquinas.

• Costos de mano de obra: Una máquina hace el trabajo de varias.

• Errores de configuración: Cada vez que se vuelve a montar una pieza existe la posibilidad de error. Una sola configuración significa una precisión perfecta de característica a característica.

Esto convierte al mecanizado suizo en la solución para la fabricación de piezas miniatura complejas.

<
