Si alguna vez has visto un impulsor (dentro de un turbo, una bomba o un compresor), probablemente te hayas preguntado cómo se fabrican con precisión esas pequeñas palas curvas. Los impulsores son complicados. Tienen espacios reducidos, curvas y se espera que giren a alta velocidad sin vibrar ni romperse. Entonces, ¿cuáles son los métodos de diseño de impulsores?
Los más comunes:
Fundición: Metal líquido vertido en un molde. Bueno para volumen, pero abre la posibilidad de porosidad y acabado superficial inconsistente. Ensamblaje soldado: Diseñar las palas por separado y soldarlas a un cubo. Más barato, pero más débil y menos preciso.
Mecanizado CNC: Finalizar toda la pieza a partir de un bloque de material. Este es el estándar para aplicaciones de alto rendimiento. Esta guía se centrará en los impulsores mecanizados: por qué son mejores, cómo se fabrican y qué buscar en una empresa de mecanizado de impulsores.

La respuesta depende de lo que el impulsor deba hacer. Diferentes aplicaciones requieren diferentes materiales. Aquí tienes un desglose:
| Material | Mejor para | Propiedades clave | Aplicaciones comunes |
| Aluminio | Aplicaciones ligeras y rentables | Ligero, buena mecanizabilidad, resistente a la corrosión | Turbocompresores automotrices, sopladores, bombas de velocidad baja a media |
| Acero inoxidable | Entornos corrosivos o sanitarios | Fuerte, resistente a la corrosión, duradero | Bombas de procesamiento de alimentos, aplicaciones marinas, bombas químicas |
| Titanio | Alto rendimiento, condiciones extremas | Excelente relación resistencia-peso, resistente al calor, biocompatible | Turbinas aeroespaciales, bombas de alto rendimiento, dispositivos médicos |
| Latón | Baja fricción, decorativo o marino | Buena mecanizabilidad, resistente a la corrosión, baja fricción | Bombas marinas, bombas de combustible, aplicaciones decorativas |
Cuando trabajas con un proveedor confiable de mecanizado de impulsores, te ayudarán a elegir el material que se adapte a tus condiciones de operación: temperatura, presión, tipo de fluido y requisitos de velocidad. Explora más información sobre nuestros materiales para mecanizado de impulsores multieje →
Esa es una pregunta frecuente que recibimos de los ingenieros. ¿La cruda verdad? Realmente varía según, bueno, la complejidad, el tamaño y el material. Pero aquí tienes una estimación realista:
| Tipo de impulsor | Complejidad | Tiempo de mecanizado típico | Notas |
| Impulsor simple de soplador de aluminio | Baja (palas abiertas, geometría básica) | 2–6 horas | Fresado de 3 o 4 ejes |
| Impulsor de turbocompresor automotriz | Media (palas curvas, tolerancias más ajustadas) | 4–12 horas | Generalmente se requiere mecanizado de 5 ejes |
| Impulsor de bomba de acero inoxidable | Media-Alta (diseño cerrado o semiabierto) | 8–24 horas | El material más duro ralentiza el proceso |
| Impulsor de turbina de titanio (aeroespacial) | Alta (geometría de palas compleja, tolerancias ajustadas) | 20–40+ horas | Mecanizado de 5 ejes, avances más lentos debido a la dureza del material |
Otros factores que influyen en el plazo de entrega:
Programación: Las trayectorias de herramientas complejas de 5 ejes pueden llevar un día completo o más, dependiendo del nivel de simulación de videojuego que necesites para hacer sentir orgullosa a tu madre.
Configuración: El utillaje para un impulsor, particularmente uno cerrado, no es trivial.
Inspección: Los impulsores a menudo requieren inspección CMM y equilibrado dinámico, lo que lleva tiempo.
Para impulsores personalizados, planea de 2 a 4 semanas desde el pedido hasta la entrega para piezas complejas. Las piezas simples de aluminio a veces pueden enviarse en 1 o 2 semanas.
Antes de hablar del de 5 ejes, entendamos el fresado de 4 ejes.
En el fresado básico de 3 ejes, la herramienta de corte se mueve en tres direcciones: X (izquierda-derecha), Y (adelante-atrás) y Z (arriba-abajo). La pieza permanece fija. Esto funciona para formas simples, pero para impulsores con palas curvas, el de 3 ejes tiene limitaciones.
El fresado de 4 ejes añade un eje rotatorio (generalmente llamado eje A) que gira la pieza. Esto permite que la máquina alcance características en varios lados sin reposicionar manualmente la pieza. Es un gran avance respecto al de 3 ejes, pero aún tiene limitaciones cuando se trata de socavados complejos y superficies de palas.
Para los impulsores, el de 5 ejes es el verdadero cambio de juego. He aquí por qué:

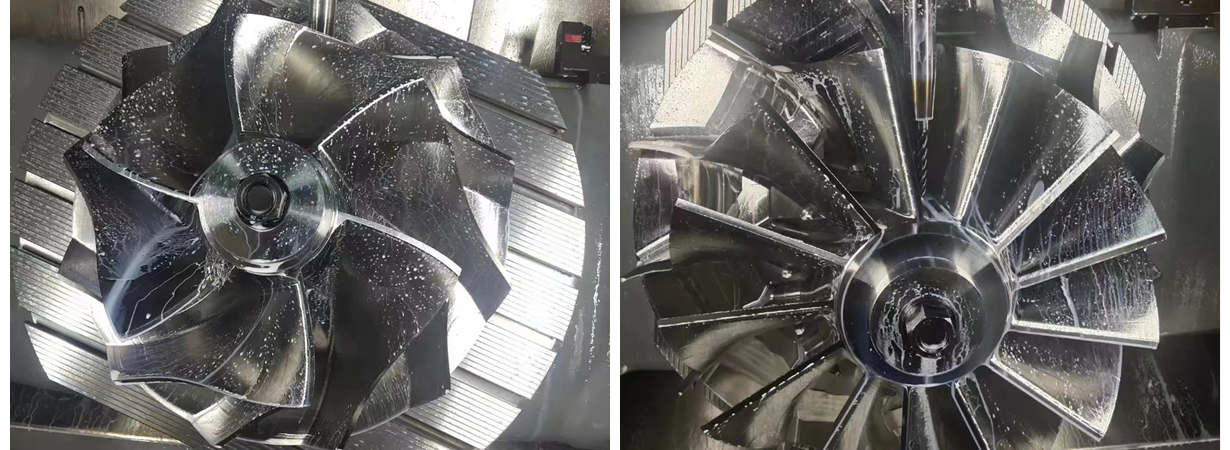

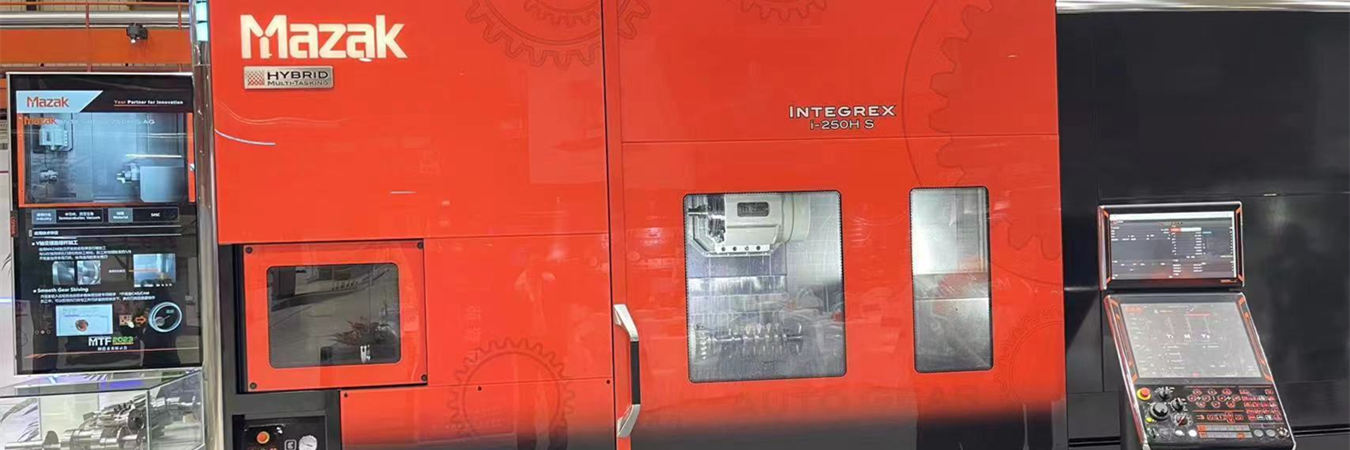

El fresado de 5 ejes añade un segundo eje rotatorio, permitiendo que la herramienta se acerque a la pieza desde prácticamente cualquier ángulo.
Esto significa que la fresa puede seguir la curva natural de la superficie de la pala, manteniendo un contacto constante y logrando un mejor acabado superficial.
También elimina la necesidad de configuraciones adicionales, lo que mejora la precisión y reduce el plazo de entrega.
Cuando ves mencionado el mecanizado de impulsores multieje, generalmente se refiere al de 5 ejes. Este es el estándar para impulsores de turbocompresores de alto rendimiento, impulsores de compresores y componentes de turbinas aeroespaciales.

Echemos un vistazo más de cerca a cómo se fabrica un impulsor personalizado, desde el bloque de metal hasta la pieza terminada.
Aquí es donde ocurre la magia. El fresado de impulsores requiere un software CAM (Fabricación Asistida por Computadora) especial que genere trayectorias de herramientas efectivas para toda la geometría compleja de las palas. El programador:
Define las superficies de las palas usando tu modelo 3D
Elige la herramienta de corte adecuada para el trabajo (generalmente se usa una fresa de punta esférica para las superficies de las palas)
Crea pasadas de desbaste para eliminar la mayor parte del material
Crea pasadas de acabado para las palas y el cubo
Valida todo el proceso para un mecanizado libre de colisiones mediante simulación.
La máquina reduce la mayor parte del material a una forma aproximada que está muy cerca de las dimensiones finales. Para el mecanizado de impulsores de aluminio, el desbaste se puede realizar con bastante rapidez. El mecanizado de impulsores de acero inoxidable o de titanio es un poco más lento y con mayor desgaste de herramienta a gestionar.
Aquí es donde se logra la precisión. La máquina herramienta sigue las complejas trayectorias de herramientas que forman la forma de las palas con la geometría exacta. Para el mecanizado de impulsores de turbocompresor (o mecanizado de impulsores de compresor), el acabado de las superficies de las palas es un parámetro de control crítico; las palas rugosas crean turbulencias, reduciendo la eficiencia. Todos los acabados superficiales y de radio se supervisarán cuidadosamente.
Los impulsores terminados se miden utilizando una CMM (Máquina de Medición por Coordenadas) con respecto a los siguientes estándares:
Perfiles de las palas contra el modelo CAD
Dimensiones del cubo
Concentricidad del agujero
Espesor de las palas.
Los impulsores están diseñados para girar a altas velocidades, en algunos casos a decenas de miles de RPM, e incluso un pequeño desequilibrio causará vibraciones, ruido y fallos prematuros. Después del mecanizado, los impulsores se equilibran dinámicamente para obtener un producto lo más perfecto posible. Esta operación es crítica cuando se trata de mecanizado de impulsores de turbocompresor y trabajos de turbina.
Aprende más sobre los procesos de mecanizado de precisión de impulsores de Falcon CNC Swiss →
| Industria | Aplicación | Material típico | ¿Por qué mecanizado CNC? |
| Aeroespacial | Impulsores de turbina, ruedas de compresor | Titanio, Inconel | Temperaturas extremas, alta resistencia, fiabilidad |
