Cada año, los dispositivos electrónicos se vuelven más pequeños, rápidos y potentes. Como resultado, los componentes que se encuentran en estos dispositivos, como carcasas, conectores, disipadores de calor y piezas de sensores, deben fabricarse con niveles de precisión sin precedentes. Un espacio de 0.1 mm puede provocar una conexión insuficiente entre dos piezas, sobrecalentamiento o una posible falla del producto.
Aquí es donde entra en juego el mecanizado CNC para electrónica. A diferencia de la impresión 3D o el moldeo por inyección, el mecanizado CNC ofrece los niveles más altos de tolerancias, los mejores acabados superficiales y la capacidad de trabajar con la más amplia variedad de materiales, como productos de ingeniería de aluminio y plástico.
Esta guía le ayudará a comprender todo lo que necesita saber sobre el mecanizado CNC en electrónica, incluyendo los diversos métodos de fabricación, las ventajas de utilizar un producto mecanizado por CNC y la selección de un socio que pueda ayudarle a llevar su diseño desde el prototipo hasta la producción de alto volumen. Ya sea que busque productos CNC personalizados para electrónica o prototipos rápidos de sus productos electrónicos, le proporcionaremos información útil.
El mecanizado CNC (Control Numérico por Computadora) es un método mediante el cual las máquinas herramienta se controlan mediante un programa informático. Esto permite un alto mecanizado de precisión de componentes electrónicos como:
Carcasas y envolventes (para PCB, baterías, pantallas)
Conectores y pines (para transportar energía y datos)
Disipadores de calor (para disipar el calor)
Carcasas de sensores y soportes de montaje
Componentes de blindaje (para protección contra EMI/RFI).
A diferencia de las carcasas de plástico de grado comercial, las piezas electrónicas mecanizadas por CNC suelen estar hechas de metal o plásticos de alto rendimiento. Ofrecen mejor durabilidad, conductividad térmica y blindaje electromagnético.
Las principales ventajas de considerar el mecanizado CNC para la fabricación de productos electrónicos incluyen:
Precisión: El uso de CNC permite tolerancias de hasta ±0.005 mm, lo que garantiza un ajuste perfecto de la PCB entre las dos piezas que se acoplan.
Flexibilidad en el material: Las opciones de material incluyen aluminio, cobre, latón, acero inoxidable, PEEK, Ultem, entre otros.
Sin costo de utillaje: A diferencia de los procesos de moldeo por inyección que requieren costosos moldes, el mecanizado CNC no necesita utillaje, lo que lo convierte en el proceso de producción ideal para prototipos y series de bajo volumen.
Velocidad: Los prototipos electrónicos rápidos mediante CNC se pueden completar en días en lugar de semanas.
Los diferentes diseños pueden requerir diferentes tipos de mecanizado CNC para fabricantes, y cuanto más avanzado esté en el desarrollo de su producto, más específico será el tipo de mecanizado CNC necesario.
El mecanizado de precisión es la mejor opción si su diseño debe tener piezas con tolerancias ajustadas y un acabado superficial excepcional, como:
Electrónica médica (por ejemplo, implantes y monitores)
Aviones aeroespaciales
Productos de consumo de alta gama
Las carcasas estándar disponibles no se ajustarán al diseño de su placa de circuito impreso (PCB), a la ubicación de los puertos ni a los orificios de montaje; por lo tanto, el mecanizado CNC personalizado para electrónica le permite fabricar lo que desea utilizar, sin compromisos.
Necesitará crear prototipos funcionales para probar el ajuste, la forma y la función de su producto antes de pasar a la producción en masa. El mecanizado CNC para prototipos electrónicos creará entre 1 y 10 piezas con los mismos materiales y procesos que su producción real.
| Tipo de producción | Cantidad típica | Mejor para |
| CNC para electrónica de bajo volumen | 10–500 unidades | Startups, I+D, productos nicho, series piloto |
| Piezas CNC para electrónica de alto volumen | 1,000–100,000+ unidades | Producción en masa de electrónica de consumo, automoción, industrial |
El mecanizado CNC por lotes se utiliza para fabricar productos en cantidades definidas (por ejemplo, 500/mes) y es flexible para cambiar el diseño.

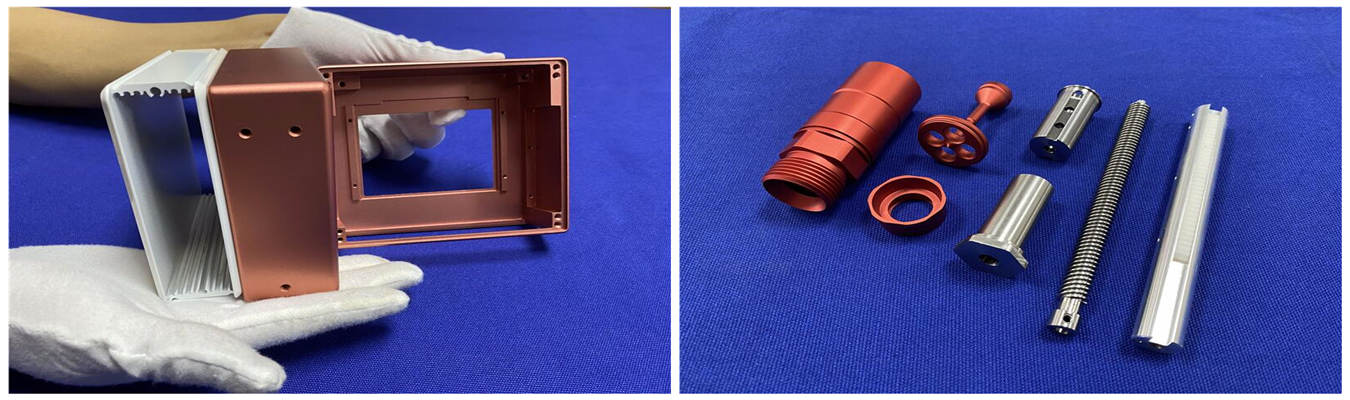

El mecanizado CNC de producción para electrónica (es decir, continuo y en gran cantidad) ofrece la mejor eficiencia y calidad para sus productos fabricados.
El tiempo es esencial; el prototipado CNC rápido para electrónica puede entregar piezas funcionales en menos de 3 a 7 días, lo que permite realizar pruebas rápidas de múltiples iteraciones de diseño e identificar problemas antes en el ciclo de producción de herramientas o antes de la producción en masa.
Las máquinas herramienta se utilizarán para la producción de una pieza determinada según su técnica de mecanizado. Existen muchos tipos de técnicas de mecanizado, pero las siguientes son las más utilizadas para la industria electrónica mediante mecanizado CNC.
Con el fresado, se elimina material de un bloque sólido utilizando una herramienta de corte rotativa. Los materiales que se pueden mecanizar con el proceso de fresado CNC para la producción de piezas electrónicas incluyen:
Vivienda y carcasa (bolsillos, agujeros y ranuras para placas de circuito impreso o conectores)
Disipadores de calor (diseños complejos de aletas)
Paneles frontales (con recortes para pantalla, interruptores, etc.)
Las piezas electrónicas que se pueden mecanizar con CNC mediante el proceso de fresado pueden fabricarse con plásticos de ingeniería, aluminio, cobre o latón.
El torneado es el proceso que hace girar la pieza de trabajo contra una herramienta de corte estacionaria. El proceso de torneado es el más adecuado para fabricar piezas cilíndricas o redondas, como:
Pines y zócalos de conectores
Ejes de potenciómetros
Contactos o terminales de batería
Pines roscados espaciadores
Los beneficios de utilizar el torneado CNC para la fabricación de piezas electrónicas son que produce una excelente concentricidad y acabado superficial.
Para producir piezas con geometrías complejas, es esencial utilizar el método de mecanizado CNC de 5 ejes. El uso del mecanizado CNC de 5 ejes permite que la herramienta de corte se acerque desde cinco posiciones diferentes durante una sola configuración, lo que reduce significativamente los errores dimensionales y aumenta la precisión y la calidad de la pieza.
El mecanizado CNC de 5 ejes se puede utilizar para producir lo siguiente:
Carcasas de dispositivos electrónicos médicos (formas ergonómicas)
Conectores electrónicos aeroespaciales (características complejas con tolerancias ajustadas)
Productos electrónicos de consumo de alta gama (diseños unibody)

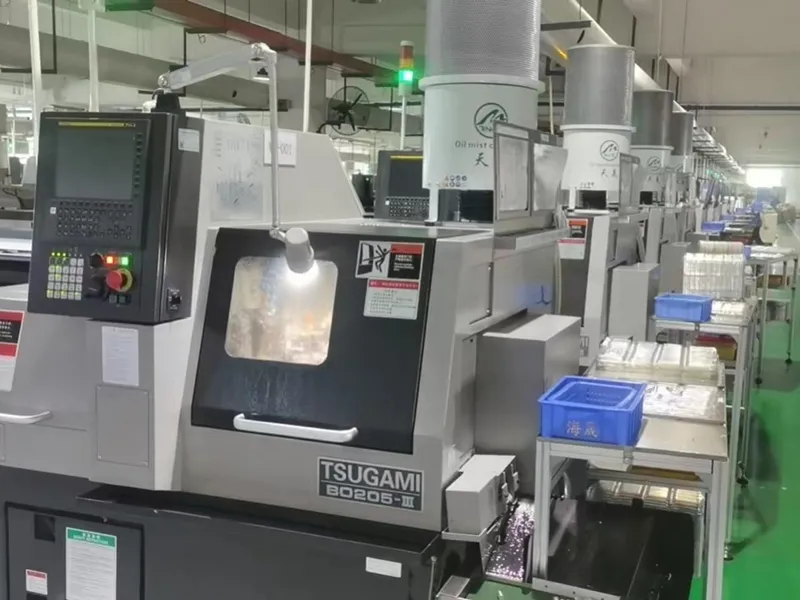

En Falcon CNC Swiss utilizamos una combinación de procesos de mecanizado suizo y fresado horizontal CNC y torneado CNC para fabricar piezas electrónicas completas en una sola configuración, lo que ahorra tiempo y dinero a nuestros clientes. Obtenga más información sobre nuestro servicio de mecanizado CNC de precisión para electrónica.
Al seleccionar un fabricante, la mayoría elegiría a un especialista en lugar de un generalista por varias razones.
La precisión es fundamental para el proceso de ensamblaje electrónico. Por ejemplo; una placa de circuito impreso (PCB) tiene recortes para conectores que deben alinearse correctamente con los conectores de la PCB. Además, el disipador de calor debe encajar perfectamente contra el chip. La fabricación CNC de precisión para componentes electrónicos puede mantener una tolerancia de +/-0.001 mm, con cada pieza que produzca cuando utilice mecanizado CNC de precisión.
La fabricación CNC de precisión para prototipos electrónicos puede proporcionarle un componente físico en tan solo tres días después de proporcionar un archivo CAD. Esto reduce su tiempo total de desarrollo y le permitirá llevar sus productos al mercado más rápido que sus competidores.
Versatilidad del material
| Material | Aplicaciones comunes en electrónica |
| Aluminio (6061, 6063, 7075) | Carcasas, disipadores de calor, chasis, paneles frontales |
| Cobre y latón | Conectores, blindaje RF, componentes de puesta a tierra |
| Acero inoxidable | Piezas críticas de durabilidad, contactos de batería |
| PEEK y Ultem | Aislamiento de alta temperatura, separadores de PCB |
| Delrin (Acetal) | Guías de baja fricción, aisladores, casquillos |
Carcasa de conector para un sensor industrial: Se crearon 5,000 unidades de carcasa con tolerancia de ±0.001 mm (orificios para pines), aluminio 6061, acabado anodizado transparente.
Disipador de calor para electrónica de potencia: 50,000 unidades de alto volumen con geometrías complejas de aletas de refrigeración, logradas mediante mecanizado CNC
