A medida que los dispositivos electrónicos se vuelven más pequeños pero más rápidos, generan mayores cantidades de calor. Por lo tanto, sus carcasas deben tener una buena protección térmica y estar diseñadas correctamente para que los componentes encajen en el interior y para facilitar las conexiones de fabricación.
El mecanizado CNC se utiliza para crear piezas para dichos recintos electrónicos.
A diferencia de la impresión 3D o el moldeo por inyección, donde las piezas están limitadas por restricciones de diseño y mecanizado, el mecanizado CNC puede producir piezas con tolerancias extremadamente altas. Gracias a estas capacidades de diseño/producción, los componentes de dispositivos electrónicos pueden fabricarse con materiales disímiles para encajar en espacios reducidos.
Si está eligiendo si fabricar un disipador de calor de aluminio para eliminar el exceso de calor de un microprocesador, crear un recinto para un ensamblaje de PCB con el fin de proteger componentes electrónicos sensibles, o construir un conector que cumpla con todos los requisitos eléctricos, el mecanizado CNC tendrá la solución adecuada para la industria de fabricación electrónica.
Esta guía le explica los materiales, componentes y procesos que son importantes para el mecanizado CNC de carcasas para electrónica. Aprenderá a equilibrar rendimiento, costo y volumen, y por qué asociarse con el servicio de mecanizado CNC de precisión adecuado marca la diferencia.
Para producir con éxito la pieza electrónica deseada, primero deberá realizar algunas selecciones de materiales adecuadas. Tres de los materiales más comúnmente utilizados en el mecanizado CNC de electrónica son:
Cuando se trata de mecanizado CNC de disipadores de calor y carcasas, el aluminio es, con diferencia, la opción número uno, y a continuación se presentan varias razones:
Conducción térmica: El aluminio tiene la capacidad de transferir el calor lejos de los chips y dispersarlo rápidamente.
Reducción de peso: Ayuda a hacer su dispositivo más ligero.
Facilidad de mecanizado: No hay problema con el mecanizado de diseños complejos de aletas de disipadores.
Resistente a la corrosión: No hay riesgo de formación de óxido.
Los grados estándar de aluminio utilizables para mecanizado CNC incluyen 6061 (uso general) y 6063 (más adecuado para anodizado y extrusión compleja). Para aplicaciones de alta resistencia, también se puede utilizar 7075.
Los componentes electrónicos pueden fabricarse de plástico mediante mecanizado CNC si se requiere aislamiento eléctrico, bajo peso y/o transparencia a las ondas de radio del material.
| Material Plástico | Mejor Para | Propiedad Clave |
| ABS | Carcasas, recintos | Resistente, al impacto, asequible |
| Policarbonato (PC) | Cubiertas transparentes, ventanas de dispositivos | Claro, resistente, opciones ignífugas |
| PEEK | Conectores de alta temperatura, aislantes | Excelente resistencia al calor y químicos |
| Delrin (POM) | Engranajes, piezas deslizantes, cuerpos de conectores | Baja fricción, estabilidad dimensional |
| Ultem (PEI) | Carcasas de alto rendimiento, electrónica aeroespacial | Ignífugo, resistente, buenas propiedades dieléctricas |
Las piezas mecanizadas por CNC que se fijan a dispositivos electrónicos pueden fabricarse de aluminio en bruto; sin embargo, se prefiere el mecanizado CNC de aluminio anodizado. La anodización es un proceso electroquímico que cambia la superficie del aluminio en bruto para formar una capa dura, duradera y resistente a la corrosión de óxido de aluminio.
Los beneficios de la anodización para piezas electrónicas mecanizadas por CNC incluyen:
Aislamiento eléctrico: Previene condiciones de cortocircuito.
Resistencia al desgaste: Alto nivel de durabilidad después de múltiples operaciones de montaje y desmontaje.
Elección de color: Acabados en negro, transparente, rojo, azul y dorado para fines de marca o codificación.
Radiación de calor más eficiente: El aluminio anodizado tiene una emisividad térmica ligeramente mejor en comparación con el aluminio en bruto.
Muchos proyectos de mecanizado CNC para carcasas electrónicas especifican anodizado Tipo II o Tipo III (capa dura) para mayor durabilidad.
Consideremos los componentes electrónicos específicos que mecanizará. Estos son el pan de cada día de las piezas electrónicas fresadas por CNC y los componentes electrónicos torneados por CNC.

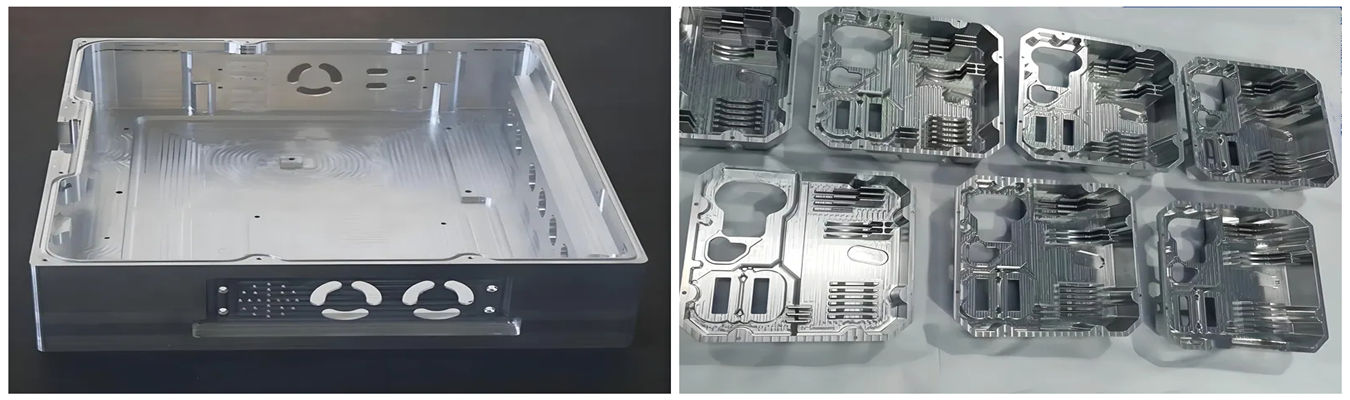

Las placas de circuito impreso requieren protección contra la suciedad, la humedad y las fuerzas mecánicas. El mecanizado CNC para carcasas de PCB permite la creación de una carcasa personalizada que incluye:
Cortes de precisión para puertos USB, botones, pantallas e interruptores.
Salientes de montaje para fijación interna con tornillos.
Blindaje EMI (solo si la carcasa de PCB está hecha de metal).
Orificios de ventilación para el flujo de aire.
Por ejemplo, un monitor médico portátil requería una carcasa de aluminio ligera, bien sellada y con un acabado anodizado. El mecanizado CNC proporciona la precisión y repetibilidad necesarias para estos requisitos.
El mecanizado CNC de disipadores de calor para electrónica es una de las aplicaciones más comunes. Los disipadores tienen un patrón complejo de aletas (disipación de calor) para maximizar el área superficial para la disipación de calor.
Grosor de la aleta: Si es demasiado fina, la aleta se romperá. Si es demasiado gruesa, disminuye el área superficial.
Espaciado de aletas: Cuanto más amplio sea el espaciado, mayor flujo de aire. Sin embargo, reducirá la cantidad de área superficial.
Grosor de la base: Debe ser lo suficientemente gruesa para distribuir el calor de manera uniforme.
El mecanizado CNC puede producir disipadores de calor con espaciado de aletas tan pequeño como un milímetro y alturas de aleta imposibles de lograr con extrusiones o fundición a presión. Esta es una razón por la que muchos dispositivos electrónicos de alta potencia, como LEDs, fuentes de alimentación y amplificadores de audio, utilizan carcasas de aluminio mecanizado como su única fuente de disipador de calor.
El mecanizado CNC de piezas de conectores incluye carcasas USB, barriles de conector de audio, cuerpos de conectores coaxiales y carcasas de pines personalizadas.
¿Por qué usar mecanizado CNC para conectores?
Tolerancias ajustadas: Los conectores deben encajar con ±0.01mm.
Roscas: Muchos conectores requieren piezas roscadas, ya sea internas o externas.
Características pequeñas: Agujeros para pines pequeños, chaveteros y características de bloqueo.
Variedad de materiales: Latón, aluminio, acero inoxidable y plásticos de ingeniería son los materiales más utilizados.

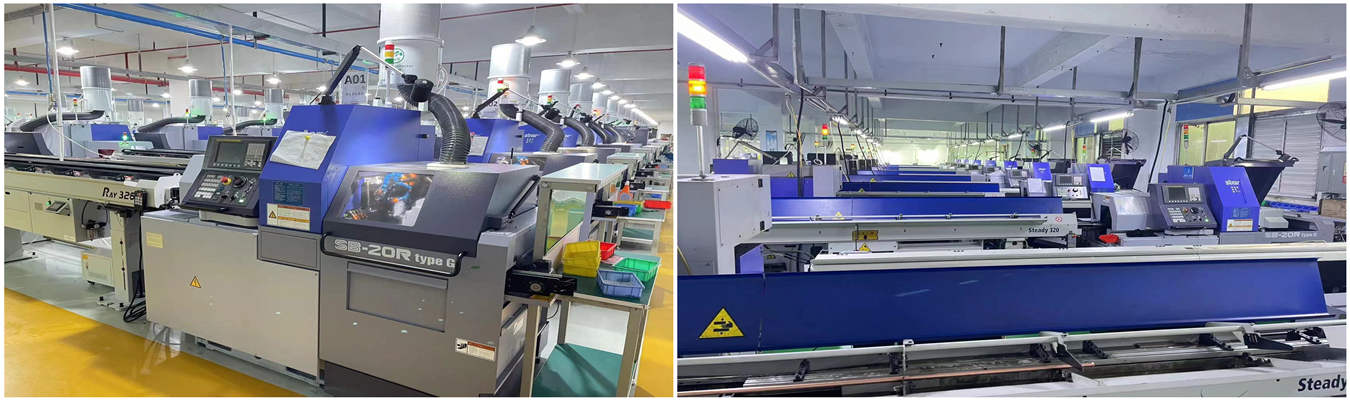

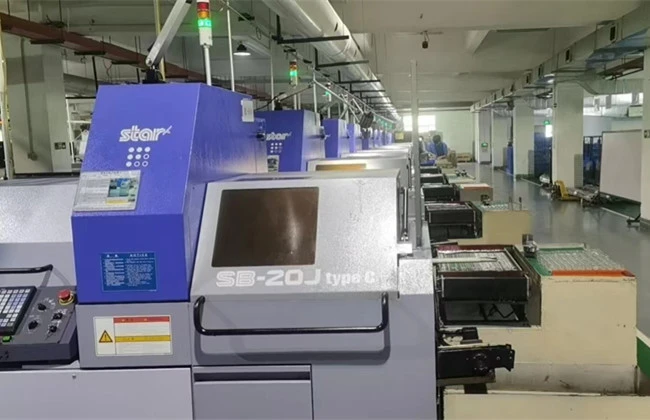

Para la producción de conectores de alto volumen, el torneado CNC de componentes electrónicos en tornos tipo suizo es extremadamente eficiente.
Los sensores se utilizan en todas las industrias: automotriz, telecomunicaciones, manufactura y médica. Las carcasas y soportes de montaje para sensores deben asegurar que un sensor se mantenga en su ubicación de montaje en una posición exacta. El fresado CNC de piezas electrónicas para sensores típicamente incluye:
Diámetro perforado con precisión para el montaje del sensor.
Agujeros de montaje para aceptar tornillos o clips.
Características de gestión de cables (ranuras, clips, canales).
Las piezas simples se pueden hacer en fresadoras de 3 ejes. Pero cuando necesita mecanizado CNC de 5 ejes para electrónica, es porque la pieza tiene:
Socavados (características que no se pueden mecanizar desde directamente arriba).
Ángulos compuestos (agujeros o superficies que están en múltiples ángulos).
Superficies curvas compuestas (ej. carcasas con formas ergonómicas o naturales).
Por ejemplo, una carcasa de dispositivo portátil puede contener una superficie exterior curva y el uso de características internas de clip que proporcionan un ángulo para un puerto USB, lo que requerirá solo una única configuración con una máquina CNC de 5 ejes; por lo tanto, proporciona un mayor grado de precisión y un costo menor que si se realizaran múltiples configuraciones con máquinas CNC de 3 ejes.
Diferentes componentes electrónicos requieren diferentes procesos de mecanizado. Aquí hay una guía rápida.
El fresado CNC de piezas electrónicas es mejor para:
Recintos y carcasas (cavidades, cortes, superficies planas).
Disipadores de calor (patrones de aletas, ranuras).
Soportes y montajes (agujeros, perfiles).
Carcasas para PCB (salientes, nervaduras, cavidades).
