Si conduces un hot rod o un bombardero turboalimentado, disfrutas de la jardinería con un disparador de agua dedicado, o trabajas en una planta que utiliza sopladores o ventiladores industriales, entonces te has beneficiado del uso de un impulsor mecánico. Un impulsor es un dispositivo mecánico giratorio situado en un líquido o gas destinado a aumentar la velocidad de un fluido o reactor, o a reducir la presión, aunque normalmente se diseña para aumentar la presión. Conocerías el uso de este dispositivo mecánico en bombas. Es la parte dentro de tu máquina que bombea el agua. En un turbocompresor, un impulsor fuerza aire hacia el motor para aumentar la mezcla de combustible y aire y entregar más potencia. En su forma grande, la de ventiladores industriales, sopladores y extractores, el impulsor, de diseño horizontal, fuerza enormes cantidades de aire para refrigeración o ventilación para operar la maquinaria que necesita refrigeración o que requiere una fuente de escape en uso alrededor de la máquina.
El diseño y la fabricación de un impulsor son muy responsables. Demasiado rugoso, y causará pérdidas vibratorias innecesarias y se calentará mientras carga a su vez y amortigua el motor. Demasiado flojo en la fabricación, tirará de los cables y se quemará temprano. Es fácil entender por qué un buen impulsor CNC sería la opción preferida para tus aplicaciones domésticas comunes. A diferencia de los impulsores fundidos y engarzados; de los cuales muchos problemas pueden atribuirse a la porosidad oculta, el diseño y la fabricación erróneos, siendo los impulsores desbalanceados otro problema común de los rotores fundidos de calidad inferior y los protectores de mango Burlguard.
Los impulsores mecanizados por CNC representan una razón real y cuantificable para cambiar a ellos en aplicaciones que las tareas modernas deben respaldar con estándares probados o verificados de los manuales de bombas. Formados con gran cuidado a partir de material sólido, los ventiladores giratorios pueden ser fiables con total confianza. Te guiaremos a través de todo lo que necesitas saber sobre el diseño de impulsores, materiales, tipos y su fabricación, hasta los mejores fabricantes de bombas para seleccionar el candidato adecuado para tu proyecto.
Los impulsores vienen en tres tipos de diseño principales, cada uno adecuado para diferentes aplicaciones. Comprenderlos te ayuda a elegir el diseño correcto para tu bomba, ventilador o turbina.
| Tipo de Impulsor | Descripción | Mejor Para | Aplicaciones Comunes |
| Impulsor Abierto | Palas unidas directamente a un cubo central sin cubierta. Fácil de limpiar pero menos eficiente. | Fluidos con sólidos o residuos | Bombas de aguas residuales, bombas de lodos, procesamiento de alimentos |
| Impulsor Semiabierto | Las palas tienen una cubierta trasera pero no delantera. Equilibrio entre eficiencia y manejo de sólidos. | Sólidos moderados, uso industrial general | Bombas químicas, bombas de proceso industrial |
| Impulsor Cerrado | Las palas están encerradas entre cubiertas delantera y trasera. Más eficiente pero puede obstruirse con residuos. | Fluidos limpios, alta eficiencia | Bombas de agua limpia, turbocompresores, compresores, turbinas aeroespaciales |
Para aplicaciones de alto rendimiento como turbocompresores, compresores y turbinas aeroespaciales, los impulsores cerrados son el estándar. Ofrecen la mejor eficiencia y generación de presión, pero también son los más complejos de fabricar. Ahí es donde la fabricación de impulsores de bomba con mecanizado CNC avanzado se vuelve esencial.
Elegir el material correcto es integral para el rendimiento y la vida útil de un impulsor. Entran en juego factores como el tipo de fluido, la temperatura, el riesgo de corrosión y la velocidad de rotación.

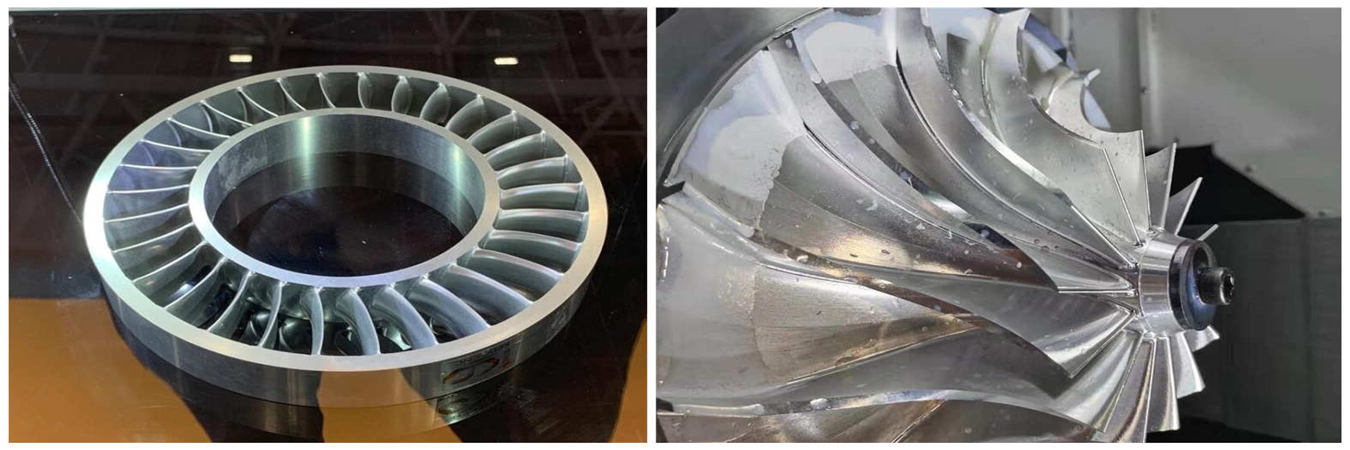

Ligero y fácil de mecanizar, el aluminio es el material de elección cuando la reducción de peso es primordial y la corrosión es menos preocupante. Mejor aplicado a turbocompresores automotrices, sopladores, ventiladores y componentes aeroespaciales.
Ventajas: Peso ligero, buena maquinabilidad, rentable
Desventajas: Menor resistencia a altas temperaturas, y menos preocupación por la corrosión que el acero inoxidable o el titanio
Fabricantes de impulsores de aluminio: Al producir impulsores de turbina para aplicaciones automotrices y de sopladores, debes esperar y encontrar impulsores de aluminio mecanizados por CNC fabricados en aluminio 6061 o 7075.
El acero inoxidable es menos propenso a la corrosión, lo que lo convierte en la opción principal para bombear agua y productos químicos. Esperamos encontrar este material comúnmente en entornos marinos. El acero inoxidable también se usa ampliamente en equipos de procesamiento de alimentos, debido a su resistencia a la corrosión.
Ventajas: Resistente a la corrosión y más resistente que muchos aceros suaves.
Desventajas: Pasar al acero inoxidable puede dar lugar a un impulsor más pesado que quizás no sea necesario.
Fabricantes típicos de impulsores de acero inoxidable: Acero inoxidable 306 o 304L comúnmente usado para bombas de uso general.
Para impulsores que no siempre requieren un grado 316 regular, en las industrias médica o de procesamiento de alimentos, podemos usar un 316L. La aleación superior actualmente utilizada es 17-4 PH. Este material de alta resistencia se puede usar para fabricar impulsores de diámetro más pequeño con propiedades mecánicas muy altas.
Para aplicaciones de alto rendimiento que necesitan una alta relación resistencia-peso, el titanio es la opción ideal, pero también tiene una resistencia a la corrosión sorprendente.
Ventajas: El titanio es muy ligero y exhibe una relación resistencia-peso extremadamente alta bajo carga, al mismo tiempo que tiene una gran resistencia a la corrosión.
Desventajas: Costoso, en relación con el aluminio y el acero inoxidable, sin embargo, muy maquinable. Un material complicado pero existen las mejores normas ASTM.
Limitaciones: Opción más cara, requiere experiencia especializada en mecanizado
Potencialmente mejor ubicado para fabricantes de impulsores de bomba que enfrentan especificaciones estrictas de peso, alta resistencia a la corrosión y un espíritu de alto rendimiento en la fabricación de sus bombas. Explora nuestros impulsores mecanizados CNC de 5 ejes en diferentes materiales →
El latón y el bronce ofrecen buena resistencia a la corrosión y lubricidad natural. El latón exhibe buena resistencia a la corrosión, se mecaniza bien y, a su vez, tiene varios grados de lubricidad natural. Se usa en bombas más pequeñas para líquidos químicamente suaves.
Ventajas: Muy buena resistencia a la corrosión para bombeos suaves
Desventajas: El bronce y los metales ligeros y dúctiles no son resistentes.
Mejor ubicado para pequeños volúmenes de impulsores de bomba, para empezar.
¿Cómo se convierte un trozo de metal en un impulsor eficiente? Aquí está el proceso de fabricación de impulsores de bomba típicamente utilizado por fabricantes de impulsores de bomba experimentados.
Comienza con un modelo CAD 3D. La geometría del impulsor es compleja: los ángulos de las palas, su grosor y su curvatura marcan la diferencia en el rendimiento, y el diseño moderno de impulsores a veces utiliza análisis de dinámica de fluidos computacional (CFD) para optimizar la eficiencia mucho antes de cortar cualquier metal.
Dependiendo de la aplicación, se elige el material correcto, y para aplicaciones críticas, las certificaciones de materiales (informes de ensayo de laminación) permiten la 'trazabilidad' hasta el material fundido original.

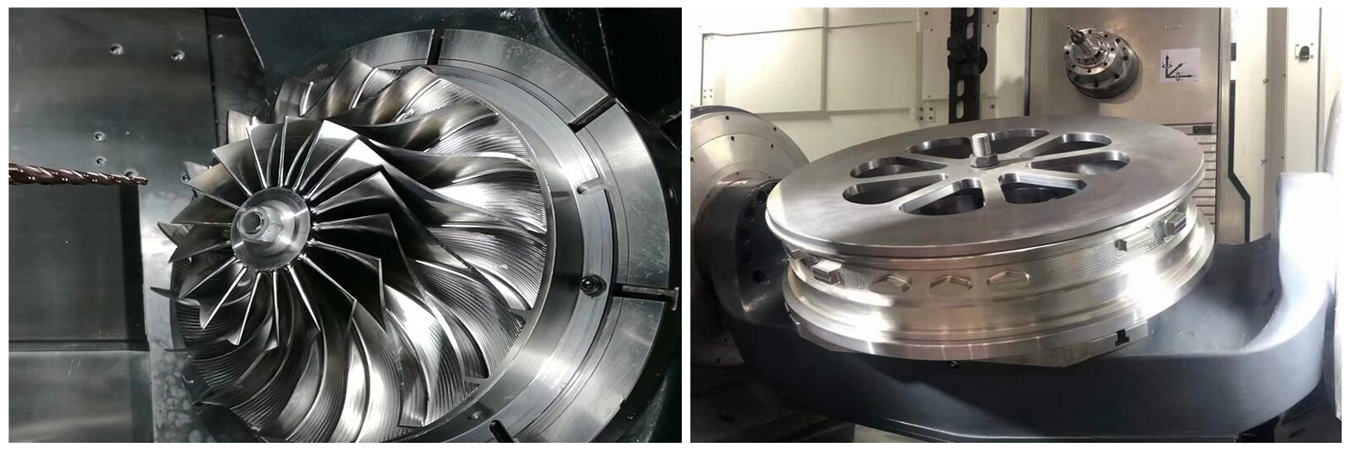

Aquí es donde entra la precisión. Los fabricantes de impulsores de ventilador y los fabricantes de impulsores de bomba recurren al moderno mecanizado CNC de 5 ejes para cortar el impulsor a partir de material sólido.
¿Por qué 5 ejes? Porque las palas del impulsor son curvas y, a veces, incluso socavadas, de maneras que serían difíciles para las máquinas de 3 ejes regulares, y requieren que la herramienta de corte venga desde ángulos sorprendentes para llegar a la pieza de trabajo. El mecanizado de 5 ejes permite que la herramienta de corte ataque la pieza desde todos los ángulos, lo que permite cortar palas muy rápidas como un solo proceso y sin operaciones adicionales ni acabado manual.
Esto siempre es un asunto complicado con los impulsores cerrados, y los pasajes intermedios de las palas del ventilador del impulsor se 'mecanizan' a través de una pequeña 'abertura' que requiere mucho utillaje especial y una programación cuidadosa.
El impulsor desbalanceado vibraría, desgastando los cojinetes, haciendo ruido y destruyendo la bomba para enfurecer a su operador antes del final de su vida útil esperada. Por lo tanto, los impulsores se someten a un equilibrado dinámico; se hacen girar a velocidades de funcionamiento mientras se mide y corrige cualquier desequilibrio.
Este proceso es especialmente vital en aplicaciones de turbinas pequeñas de alta velocidad, como turbocompresores e impulsores de turbina, ya que incluso un pequeño desequilibrio a 50,000 RPM genera tentáculos vibratorios.
El acabado superficial afecta la eficiencia (las superficies más lisas ofrecen menos resistencia al flujo) y la resistencia a la corrosión. Los pasos típicos de acabado incluyen:
Pulido: Para lograr superficies lisas y menos fricción
Granallado con perlas: Para un acabado mate uniforme
Recubrimientos: (como anodizado para piezas de aluminio, o recubrimientos anticorrosión especializados para entornos más exigentes)
Todas las dimensiones críticas se verifican. Con los impulsores de precisión, esto incluye:
Inspección CMM (Máquina de Medición por Coordenadas) de los 'perfiles de las palas' y la
