Guía completa de mecanizado CNC suizo

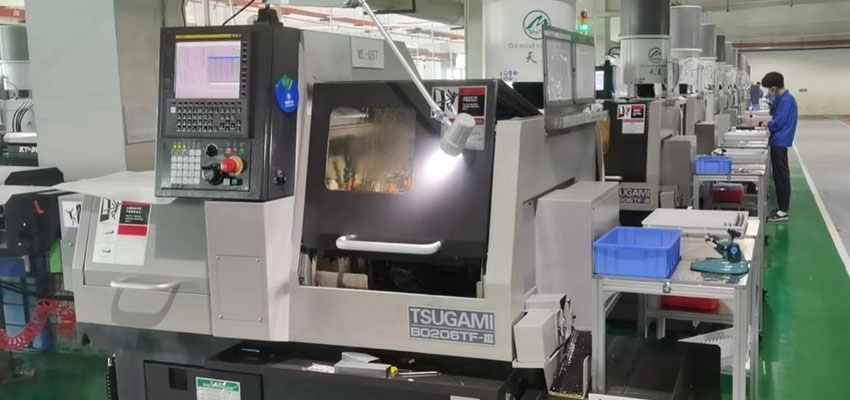

A. Resumen Breve del Mecanizado CNC Suizo:

El Mecanizado CNC Suizo, también conocido como torneado suizo o mecanizado de tornillos suizos, es una forma especializada de mecanizado de precisión particularmente adecuada para la producción de piezas pequeñas, complejas y de alta precisión. El proceso de mecanizado CNC suizo debe su nombre a los relojeros suizos, quienes desarrollaron y utilizaron inicialmente esta tecnología para fabricar componentes de relojería intrincados.

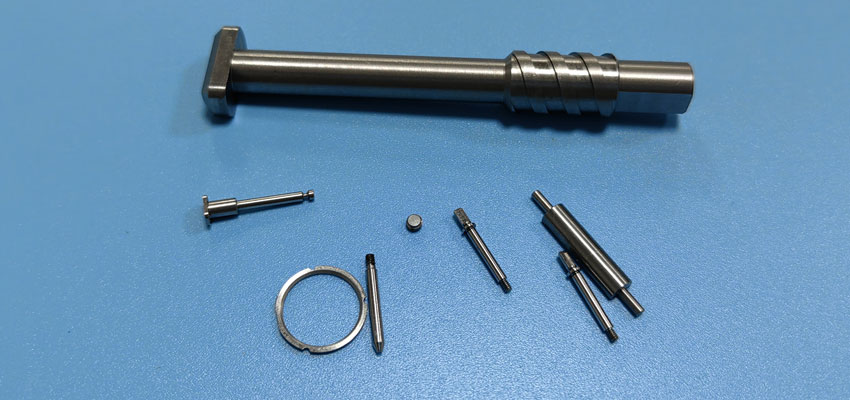

Las características clave del Mecanizado CNC Suizo incluyen:

1. Diseño de cabezal deslizante: En las máquinas CNC suizas, la pieza de trabajo se sujeta en un collarín y la herramienta de mecanizado se monta en un cabezal deslizante. Este diseño permite un mecanizado preciso y eficiente de piezas largas y delgadas.

2. Buje guía: Las máquinas suizas a menudo incorporan un buje guía, que proporciona soporte a la pieza de trabajo durante el mecanizado. Esto es especialmente beneficioso para mecanizar piezas largas y delgadas con relaciones de aspecto elevadas.

3. Mecanizado simultáneo: Las máquinas CNC suizas pueden realizar múltiples operaciones de mecanizado simultáneamente, incluyendo torneado, fresado, taladrado y roscado. Esta capacidad reduce los tiempos de ciclo y mejora la eficiencia.

4. Alta precisión: El Mecanizado CNC Suizo es conocido por su alto nivel de precisión, lo que permite la producción depiezas de tornillo suizaspiezas con tolerancias ajustadas y geometrías intrincadas.

5. Alimentación automática de barras: Las máquinas suizas están equipadas con alimentadores automáticos de barras que permiten el mecanizado continuo de barras largas de material en bruto, minimizando el tiempo de inactividad para recargar material.

6. Versatilidad: Aunque se desarrolló inicialmente para la relojería, el Mecanizado CNC Suizo ha encontrado aplicaciones en diversas industrias más allá de la horología, incluyendo la médica, aeroespacial, electrónica y automotriz.

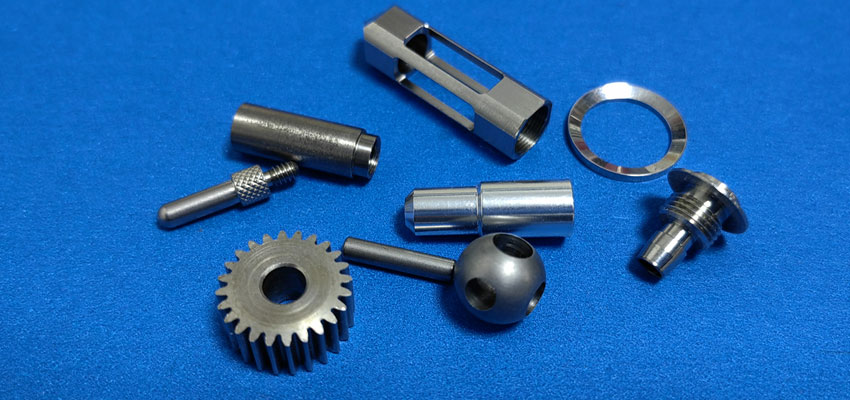

B. Importancia del Mecanizado CNC Suizo en Diversas Industrias:

1. Industria Médica:

El Mecanizado CNC Suizo se utiliza ampliamente en la producción de componentes médicos pequeños y de alta precisión, como instrumentos quirúrgicos, implantes dentales e implantes ortopédicos.

2. Industria Aeroespacial:

El sector aeroespacial se beneficia del Mecanizado CNC Suizo para la fabricación de componentes complejos y ligeros, como conectores aeroespaciales, sujetadores y piezas críticas para la aviónica.

3. Industria Electrónica:

En la industria electrónica, el Mecanizado CNC Suizo se emplea para producir componentes diminutos para dispositivos electrónicos, conectores y otras piezas de precisión utilizadas en electrónica de consumo.

4. Industria Automotriz:

El Mecanizado CNC Suizo se utiliza para la producción de componentes automotrices pequeños e intrincados, incluyendo inyectores de combustible, carcasas de sensores y engranajes de precisión.

5. Relojería y Joyería:

La técnica tiene sus orígenes en la relojería, y el Mecanizado CNC Suizo continúa desempeñando un papel crucial en la producción de componentes de relojería intrincados y piezas de precisión para la industria joyera.

6. Fabricación General:

El Mecanizado CNC Suizo es valorado por su capacidad para producir de manera eficiente piezas pequeñas de alta precisión en una variedad de industrias, lo que lo convierte en una solución versátil para diversas necesidades de fabricación.

En resumen, el Mecanizado CNC Suizo es un proceso de fabricación especializado y altamente preciso que tiene amplias aplicaciones en industrias que requieren componentes pequeños, intrincados y con tolerancias estrictas. Su eficiencia, precisión y capacidad para manejar geometrías complejas lo convierten en una tecnología valiosa en la fabricación moderna.

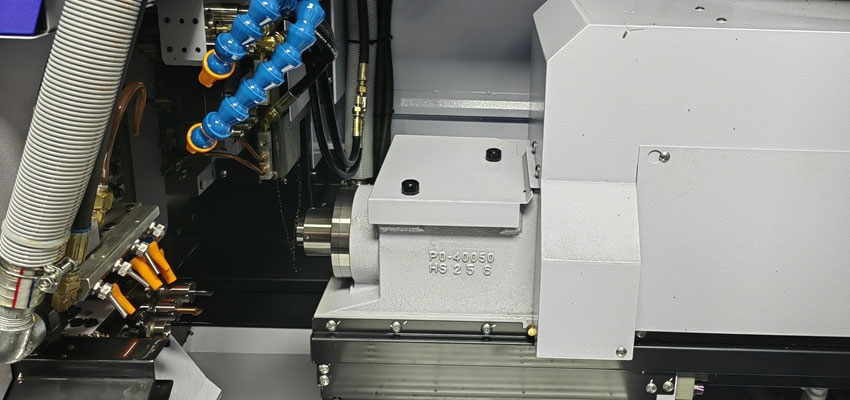

Las máquinas CNC suizas, también conocidas como tornos suizos o máquinas de torneado suizo, funcionan basándose en un diseño único que permite el mecanizado preciso y eficiente de piezas pequeñas, complejas y de alta precisión. A continuación, se presenta una descripción general de cómo funcionan las máquinas suizas:

1. Diseño de cabezal deslizante:

Las máquinas suizas cuentan con un diseño de cabezal deslizante. La pieza de trabajo se sujeta en un pinzol y se monta en un cabezal que puede deslizarse a lo largo del eje Z (movimiento longitudinal). Este diseño es crucial para mecanizar piezas largas y delgadas con alta precisión.

2. Buje guía:

Muchas máquinas suizas incorporan un buje guía ubicado cerca del área de herramientas. El buje guía proporciona soporte a la pieza de trabajo, especialmente para piezas largas y delgadas. Ayuda a minimizar la desviación y garantiza un mecanizado preciso.

3. Alimentación automática de barras:

Las máquinas CNC suizas están equipadas con alimentadores automáticos de barras. El material en bruto, generalmente en forma de barra larga, se carga en la máquina. El alimentador automático introduce continuamente el material en la máquina, permitiendo un mecanizado ininterrumpido.

4. Configuración de herramientas:

Las máquinas suizas tienen una configuración de herramientas que incluye varias herramientas de corte y accesorios. Estas herramientas se montan en deslizaderas de herramientas, lo que permite el mecanizado simultáneo de la pieza de trabajo utilizando múltiples herramientas.

5. Mecanizado simultáneo:

Una de las características clave de las máquinas suizas es su capacidad para realizar múltiples operaciones de mecanizado de forma simultánea. La combinación del cabezal deslizante y el buje guía, junto con el uso de múltiples herramientas, permite llevar a cabo operaciones como torneado, fresado, taladrado y roscado de manera concurrente.

6. Movimiento del eje Z:

El cabezal deslizante se mueve a lo largo del eje Z, permitiendo el mecanizado de la longitud de la pieza. Este movimiento, junto con la rotación de la pieza, permite las operaciones de torneado.

7. Movimiento de las herramientas:

Las herramientas están montadas en deslizaderas que se mueven a lo largo del eje X (movimiento radial) y el eje Y (movimiento axial). Este movimiento, junto con la rotación de la pieza, permite que las herramientas den forma y conformen la pieza de trabajo.

8. Remoción de material:

A medida que la pieza de trabajo gira y las herramientas se mueven en múltiples ejes, se elimina material de la pieza para crear la forma, características y dimensiones deseadas. La combinación de movimientos precisos y herramientas permite un mecanizado de alta precisión.

9. Control de calidad:

Las máquinas suizas suelen incorporar sensores y sistemas de monitoreo para garantizar el control de calidad. Estos sistemas pueden verificar dimensiones, desgaste de herramientas y otros factores en tiempo real para mantener la precisión deseada.

10. Pieza terminada:

Una vez completado el proceso de mecanizado, la pieza terminada se expulsa de la máquina. El sistema de alimentación continua de barras permite el mecanizado de múltiples piezas en secuencia.

11. Optimización del material:

Las máquinas suizas están diseñadas para minimizar el desperdicio de material. Al utilizar una barra continua de material en bruto, se optimiza la necesidad de manipulación adicional de material y se reduce el desperdicio.

Las máquinas CNC suizas son altamente especializadas y eficientes para producir componentes intrincados y pequeños con tolerancias ajustadas. Su diseño y capacidades las hacen particularmente adecuadas para industrias como la médica, aeroespacial, electrónica y automotriz, donde la alta precisión es crucial.

El mecanizado suizo y el mecanizado tradicional representan dos enfoques diferentes para el mecanizado de precisión, cada uno con su propio conjunto de ventajas y aplicaciones. Aquí hay una comparación entre el mecanizado suizo y el mecanizado tradicional:

Mecanizado Suizo:

1. Diseño y Estructura: Las máquinas suizas están diseñadas específicamente para la producción de piezas pequeñas, intrincadas y de alta precisión, especialmente aquellas con geometrías largas y esbeltas.

2. Cabezal Deslizante: Las máquinas suizas cuentan con un diseño de cabezal deslizante, que permite el mecanizado preciso de la pieza de trabajo.

3. Alimentación de Material: Alimentación Automática de Barras: El mecanizado suizo a menudo implica el uso de alimentadores automáticos de barras, lo que permite el mecanizado continuo de barras largas de material en bruto. Esto minimiza el desperdicio de material y reduce el tiempo de inactividad para la recarga.

4. Herramientas y Mecanizado Simultáneo: Herramientas Múltiples: Las máquinas suizas pueden utilizar múltiples herramientas simultáneamente, realizando operaciones como torneado, fresado, taladrado y roscado al mismo tiempo.

5. Buje Guía: La presencia de un buje guía ayuda a soportar la pieza de trabajo, minimizando la deflexión durante el mecanizado.

6. Eficiencia y Precisión: Las máquinas suizas son conocidas por su alta precisión y exactitud. El sistema de alimentación continua de barras y el mecanizado simultáneo contribuyen a una alta eficiencia.

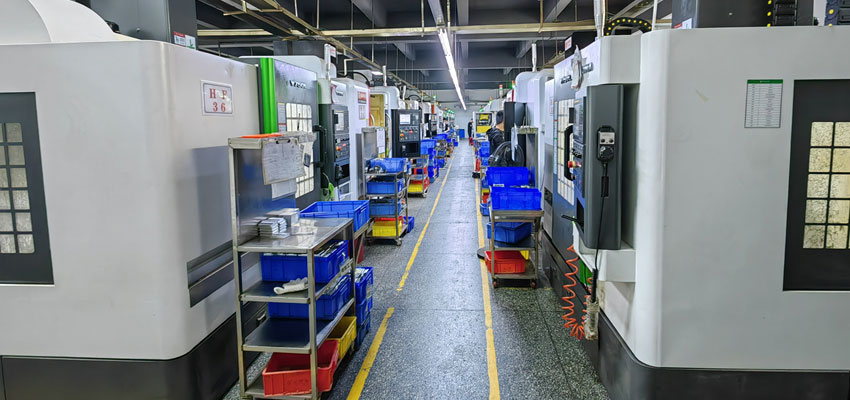

Mecanizado Tradicional:

1. Versatilidad y Aplicaciones Generales: Los métodos de mecanizado tradicional, como el fresado y el torneado, son versátiles y pueden manejar una amplia gama de tamaños y formas de piezas. Adecuados tanto para piezas pequeñas como grandes, con aplicaciones en diversas industrias.

2. Configuración y Cambios de Herramientas: Los cambios de herramientas pueden requerir detener el proceso de mecanizado, lo que provoca un mayor tiempo de inactividad en comparación con el mecanizado suizo. La configuración de herramientas puede implicar ajustes y cambios manuales.

3. Manejo de Material: Procesamiento por Lotes: El mecanizado tradicional se utiliza a menudo para el procesamiento por lotes, donde múltiples piezas se mecanizan en una sola configuración.

4. Manejo de Material: El manejo de material puede implicar más intervenciones manuales en comparación con la alimentación continua de barras en el mecanizado suizo.

5. Complejidad de las Operaciones: Operaciones Secuenciales: El mecanizado tradicional puede implicar operaciones secuenciales, donde se utilizan diferentes máquinas o configuraciones para torneado, fresado y otros procesos.

6. Manejo de la Complejidad: Si bien el mecanizado tradicional puede manejar piezas complejas, puede requerir más cambios de configuración para características intrincadas.

7. Tamaño de la Pieza: Adecuado tanto para piezas pequeñas como grandes, dependiendo del tipo de máquina y método utilizado.

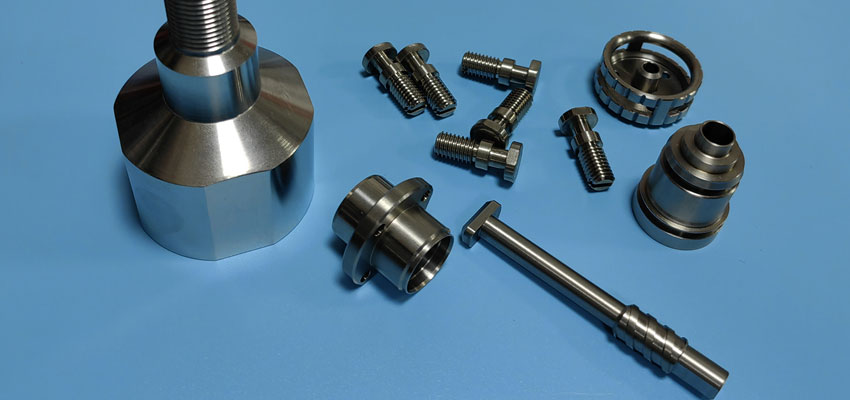

Consideraciones para Elegir entre Mecanizado Suizo y Mecanizado Tradicional:

Complejidad de la Pieza: Para piezas pequeñas e intrincadas con tolerancias ajustadas, el mecanizado suizo puede ser más adecuado. El mecanizado tradicional es versátil y puede manejar una gama más amplia de complejidades de piezas.

A. Material y Volumen: El mecanizado suizo a menudo se prefiere para la producción de alto volumen de piezas pequeñas. El mecanizado tradicional es adecuado tanto para producción de bajo como de alto volumen, especialmente para piezas más grandes.

B. Tiempo de Configuración y Eficiencia: El mecanizado suizo sobresale en términos de tiempo de configuración y eficiencia para la producción continua. El mecanizado tradicional puede implicar tiempos de configuración más largos y más intervenciones manuales.

C. Cambios de Herramientas: El mecanizado suizo permite el uso simultáneo de múltiples herramientas, reduciendo la necesidad de cambios frecuentes de herramientas. El mecanizado tradicional puede requerir más cambios y ajustes de herramientas.

En resumen, la elección entre el mecanizado suizo y el mecanizado tradicional depende de factores como el tamaño de la pieza, la complejidad, el volumen y los requisitos específicos de la aplicación. Cada enfoque tiene sus puntos fuertes, y la decisión debe basarse en las características únicas del proyecto en cuestión.

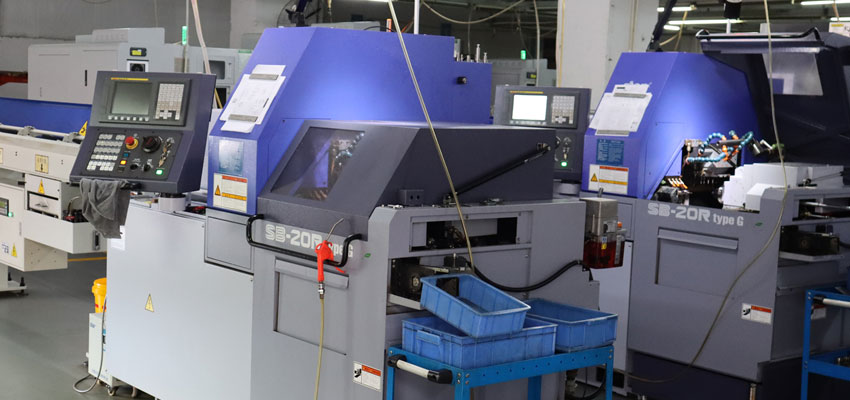

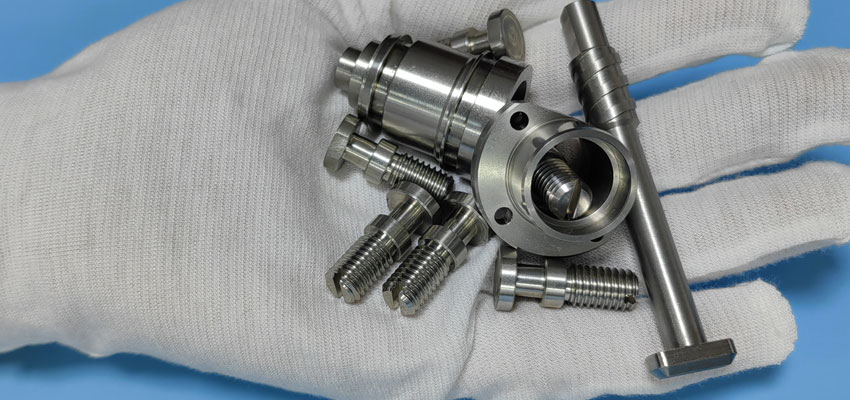

El mecanizado de precisión suizo ofrece varias ventajas, particularmente en la producción de piezas pequeñas, complejas y de alta precisión. Aquí hay algunas ventajas clave del mecanizado de precisión suizo:

1. Alta precisión y exactitud:

En el corazón del mecanizado de precisión suizo se encuentra un compromiso inquebrantable con la alta precisión y exactitud. Las capacidades de mecanizado simultáneo, logradas mediante un cabezal deslizante y un buje guía, aseguran que cada componente se fabrique con una atención meticulosa al detalle. Las tolerancias ajustadas se convierten en un sello distintivo, haciendo del mecanizado de precisión suizo la opción preferida para industrias que exigen la máxima precisión, como los dispositivos médicos y la industria aeroespacial.

2. Mayor eficiencia y productividad:

El mecanizado de precisión suizo va más allá de la precisión; redefine la eficiencia y la productividad. La operación simultánea permite la producción rápida y sin problemas de componentes intrincados. Con tiempos de configuración reducidos y cambios de herramienta mínimos, Falcon CNC Swiss garantiza que sus proyectos avancen rápidamente desde la concepción hasta la finalización, elevando la eficiencia general y mejorando la productividad.

3. Rentabilidad del mecanizado CNC suizo:

La precisión no debe tener un costo elevado. El mecanizado de precisión suizo, ofrecido por Falcon CNC Swiss, es inherentemente rentable. Los procesos optimizados, la reducción de desperdicio de material y los ciclos de producción eficientes contribuyen a una solución rentable para sus necesidades de fabricación. La precisión lograda en cada componente asegura que la calidad no se vea comprometida, lo que lo convierte en una inversión sólida para proyectos de cualquier escala.

En resumen, el mecanizado de precisión suizo ofrece una combinación de alta precisión, eficiencia y versatilidad, lo que lo convierte en un método preferido para industrias que requieren la producción de piezas pequeñas, intrincadas y de alta precisión. Las ventajas contribuyen a reducir los costos de producción, mejorar la calidad y acelerar el tiempo de comercialización para muchas aplicaciones.

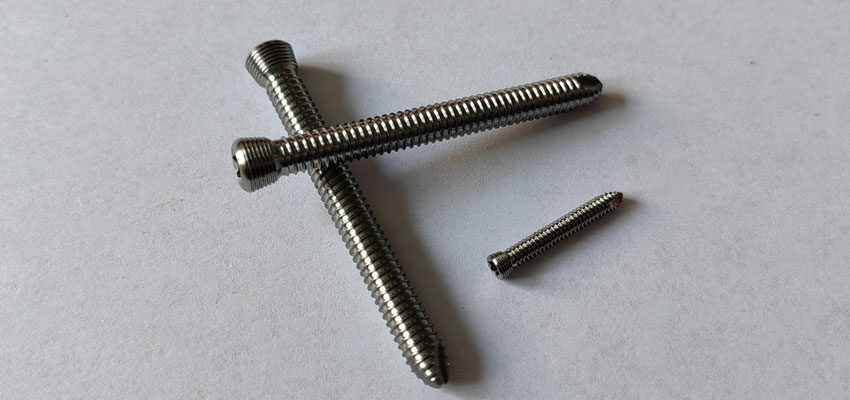

A. Uso del mecanizado CNC suizo en la industria médica:

1. Instrumentos quirúrgicos:El mecanizado CNC suizo se utiliza ampliamente en la producción de instrumentos quirúrgicos de alta precisión, incluidos bisturís, fórceps y tijeras.

2. Implantes dentales:La tecnología se emplea en la fabricación de implantes dentales complejos y componentes utilizados en diversas aplicaciones dentales.

3. Dispositivos ortopédicos:Las piezas mecanizadas suizas desempeñan un papel crucial en la producción de dispositivos ortopédicos como tornillos óseos, placas e implantes articulares.

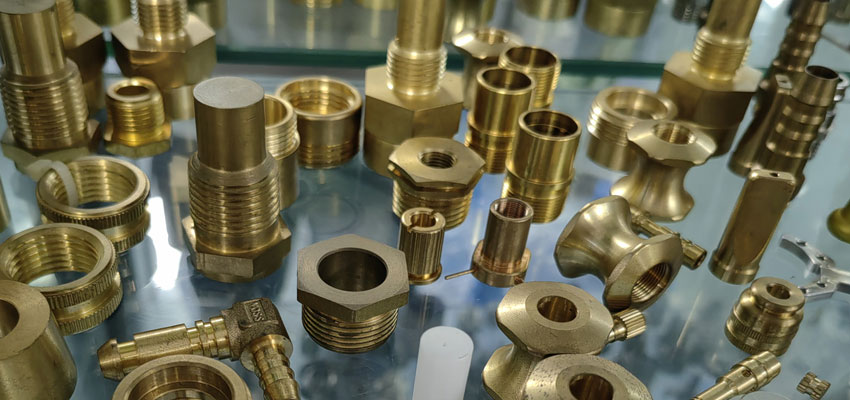

B. Papel del mecanizado CNC suizo en la industria aeroespacial:

1. Componentes de aeronaves:El mecanizado CNC suizo se utiliza en la producción de componentes aeroespaciales críticos, incluidos conectores, accesorios y sujetadores.

2. Piezas de aviónica:Las piezas de alta precisión para sistemas de aviónica, como carcasas de sensores, conectores y componentes electrónicos, se fabrican mediante mecanizado suizo.

3. Estructuras ligeras:El mecanizado suizo es adecuado para producir estructuras ligeras y complejas para aplicaciones aeroespaciales, contribuyendo a la eficiencia del combustible.

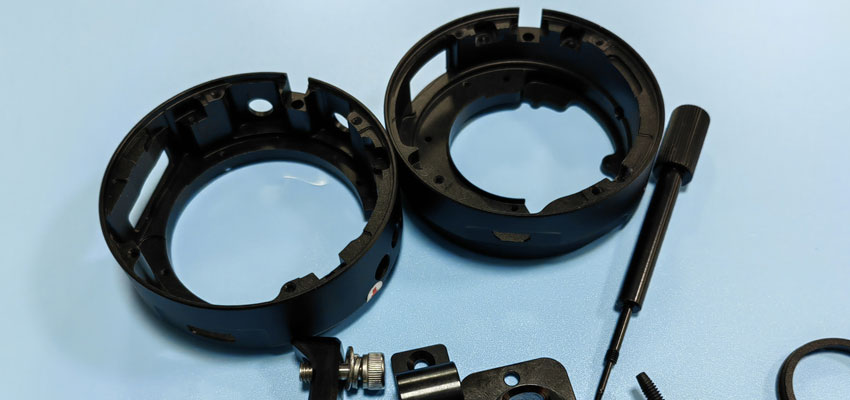

C. Otras industrias donde se aplica el mecanizado CNC suizo:

1. Industria electrónica:Producción de componentes en miniatura para dispositivos electrónicos, incluidos conectores, zócalos y carcasas de sensores. Las piezas mecanizadas suizas son fundamentales para la miniaturización y precisión requeridas en aplicaciones electrónicas.

2. Industria automotriz:Fabricación de componentes automotrices pequeños y de alta precisión, como inyectores de combustible, conectores y componentes de sensores. El mecanizado suizo se utiliza para producir piezas intrincadas que contribuyen al rendimiento general y la confiabilidad de los vehículos.

3. Relojería y joyería:El mecanizado CNC suizo tiene su origen en la relojería y continúa desempeñando un papel vital en la producción de componentes de relojes intrincados. Las piezas para joyería de alta gama, donde la precisión y los detalles finos son esenciales, a menudo se producen mediante mecanizado suizo.

4. Electrónica de consumo:Producción de componentes para teléfonos inteligentes, tabletas y otros dispositivos electrónicos de consumo. El mecanizado suizo se emplea para crear piezas precisas y complejas que contribuyen a la funcionalidad y estética de la electrónica de consumo.

5. Industria óptica:Fabricación de componentes ópticos de precisión, incluidos lentes, prismas y espejos. Las piezas mecanizadas suizas son cruciales para lograr la alta calidad óptica requerida en diversos instrumentos ópticos.

La versatilidad y precisión del mecanizado CNC suizo lo convierten en una tecnología valiosa en industrias que demandan piezas intrincadas y de alta tolerancia. Su capacidad para manejar una variedad de materiales y producir piezas pequeñas de manera eficiente lo posiciona como un proceso de fabricación crucial en aplicaciones industriales modernas.

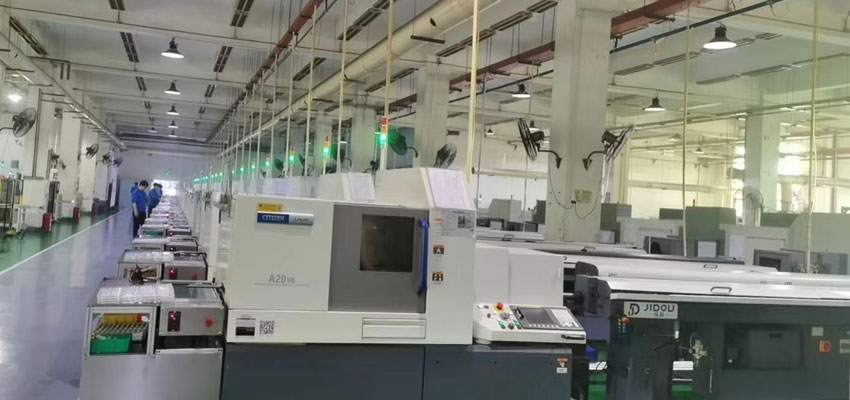

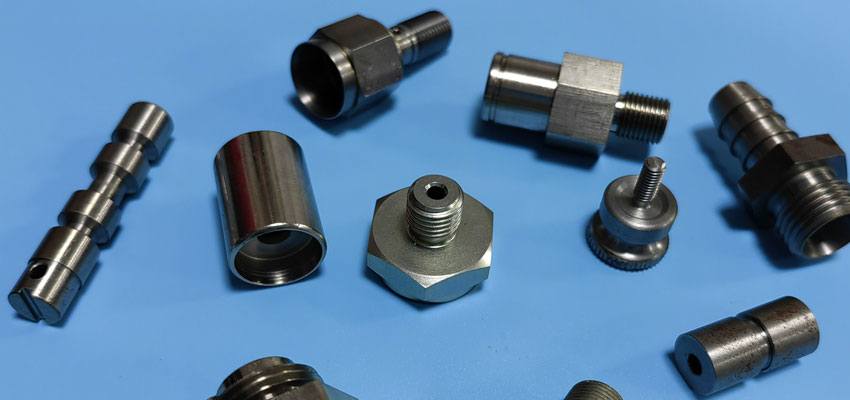

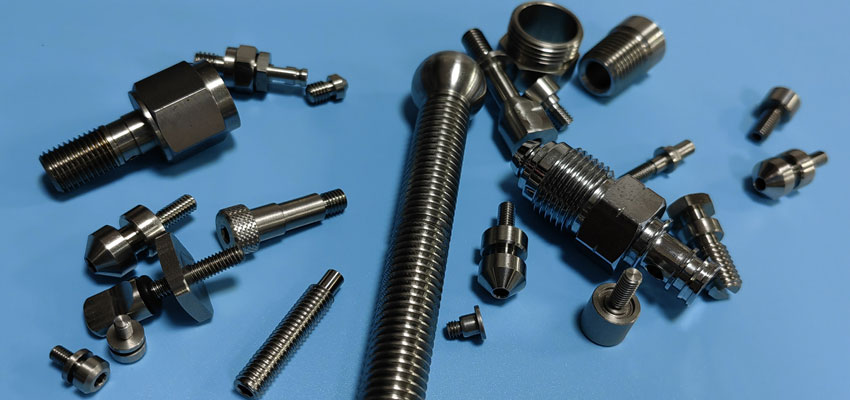

Bienvenido a Falcon CNC Swiss, donde la precisión se une a la innovación en el mundo del mecanizado CNC suizo. Al embarcarse en su viaje de mecanizado, le presentamos valiosos consejos para optimizar sus diseños y obtener resultados óptimos. Explore nuestros "5 Consejos de Diseño para el Mecanizado CNC Suizo" para garantizar un proceso de fabricación fluido y eficiente.

1. Precisión en la claridad:

Comience con precisión y claridad en sus planos. Asegurarse de que los planos sean legibles y precisos es fundamental para que nuestros operadores comprendan y mecanizen sus componentes rápidamente. Incluya información completa como dimensiones, tolerancias y especificaciones de material y acabado para un proceso de mecanizado optimizado.

2. Agujeros de tamaño estándar para mayor eficiencia:

Optimice la eficiencia incorporando agujeros de tamaño estándar en sus diseños. Los agujeros extremadamente pequeños o profundos pueden complicar el mecanizado, lo que aumenta los costos. Utilizar agujeros de tamaño estándar siempre que sea posible garantiza un proceso de mecanizado más fluido y rentable.

3. Esquinas suaves, proceso suave:

Elimine los desafíos evitando esquinas afiladas en sus diseños. Ya sea en un torno CNC tradicional o en una máquina suiza, las esquinas redondeadas son preferibles. Este enfoque de diseño minimiza las dificultades asociadas con las brocas redondas y alivia la necesidad de métodos costosos como la electroerosión. Mantenga un radio de esquina adecuado para evitar vibraciones y desgaste prematuro de la herramienta.

4. Tolerancias ajustadas donde sea necesario:

El uso estratégico de tolerancias es clave para un mecanizado rentable. Asigne tolerancias ajustadas solo donde sean esenciales, ya que las tolerancias innecesariamente estrictas pueden aumentar el tiempo de mecanizado y el costo total de las piezas. Una aplicación cuidadosa de las tolerancias garantiza la precisión donde más importa.

5. Espesor de pared cuidadoso:

Priorice el espesor de pared en sus diseños. Si bien las máquinas suizas pueden manejar paredes más delgadas, es recomendable evitar diseñar piezas con paredes excesivamente finas. Las paredes más delgadas pueden provocar problemas como vibraciones, lo que resulta en piezas menos precisas con una calidad de superficie reducida. En piezas de plástico, las paredes delgadas pueden contribuir a problemas como deformación y ablandamiento.

En Falcon CNC Swiss, le brindamos la capacidad de alcanzar el máximo nivel de precisión en el mecanizado CNC suizo. Implemente estos consejos de diseño para elevar sus proyectos y garantizar una colaboración fluida con nuestros servicios de mecanizado de vanguardia. Para obtener orientación personalizada o consultas sobre nuestros servicios, no dude en contactar a nuestro equipo de expertos.
