Cada sistema de medición tiene su columna vertebral mecánica en forma de accesorios para sensores que conectan las partes electrónicas sensibles al medio del proceso y mantienen la integridad de la rosca, la presión nominal y la resistencia a la corrosión. Si necesita accesorios para sensores de acero inoxidable para sus aplicaciones de petróleo y gas de alta presión, hardware de montaje de sensores de latón adecuado para entornos de grado alimenticio o conectores de sensores revestidos de PTFE para usar con productos químicos agresivos, es la forma en que se fabrican lo que determina su fiabilidad. Falcon CNC Swiss utiliza tanto la experiencia en mecanizado suizo como en mecanizado de tornos automáticos al diseñar y fabricar accesorios para sensores para lograr precisión de rosca a nivel de micra, superficies de sellado repetibles y un tamaño compacto que se integrará en su ensamblaje.
Como ingeniero de procesos, instrumentación o mecánico, sabe que un accesorio para sensor va más allá de ser simplemente un adaptador. Es la interfaz única que garantiza la protección del elemento sensor, sellándolo del proceso y manteniendo la integridad de la señal. Un accesorio mecanizado mal construido provoca problemas como agarrotamiento, fugas, desalineación del sensor y tiempos de inactividad extremadamente costosos. Por el contrario, un accesorio bien mecanizado con la clase de rosca correcta, rugosidad superficial y selección de material ofrece una vida útil prolongada del sensor y mayores intervalos de mantenimiento.
Las máquinas de tornillo suizas (CNC suizo) son un método superior para fabricar hardware de precisión para sensores según especificaciones OEM específicas. El CNC suizo proporciona soporte directo a la pieza de trabajo en el momento en que se utiliza la herramienta de corte con la ayuda de un casquillo guía; por lo tanto, reduce la deflexión de la pieza generada y permite relaciones de longitud a diámetro muy largas, así como perfiles de roscado interno/externo complicados. En Falcon CNC, nos especializamos en crear soluciones de fabricación de accesorios para sensores personalizados, ya sea que necesite solo 1 prototipo o ejecute un lote de más de 500,000 piezas individuales de sensor con geometrías consistentemente precisas.
Obtenga más detalles sobre nuestro servicio de mecanizado suizo para la fabricación de conectores y accesorios.
Antes de profundizar en las especificaciones de los accesorios, es útil comprender dónde encajan los accesorios dentro de un ensamblaje completo del sensor.
Un sensor industrial típico consta de varios componentes distintos, cada uno con requisitos mecánicos y eléctricos específicos:
| Componente del sensor | Función | Materiales típicos (relevantes para accesorios) |
|---|---|---|
| Elemento sensor (ej., unión termopar, dado piezorresistivo, RTD) | Detecta el parámetro físico (temperatura, presión, proximidad) | No aplica – generalmente cerámica, silicio o aleaciones especializadas |
| Carcasa / cuerpo del sensor | Encierra y protege el elemento sensor y la electrónica | Acero inoxidable, latón, aluminio anodizado, titanio |
| Accesorio / conexión de proceso | Monta el sensor en el recipiente o tubería del proceso; proporciona sellado contra el medio | Acero inoxidable, latón, revestido de PTFE, titanio |
| Conector del sensor (eléctrico) | Transmite la señal del sensor al sistema de control (ej., M12, circular) | Latón niquelado, acero inoxidable |
| Soporte de montaje / adaptador | Posiciona el sensor en la orientación correcta; aísla de vibraciones | Aluminio, acero inoxidable |
| Inserto de rosca / adaptador de puerto | Adapta entre diferentes estándares de rosca (ej., NPT a BSPP) | Latón, acero inoxidable |
Como fabricante de accesorios para sensores, Falcon CNC Swiss produce los accesorios para sensores de acero inoxidable, el hardware de montaje de sensores de latón y los componentes adaptadores que conectan los elementos sensores a los procesos del mundo real. Nuestros accesorios están mecanizados según estrictos estándares de rosca, con superficies de sellado preparadas para juntas tóricas, juntas de estanqueidad o selladores de rosca cónica.
El término "conector de sensor" puede referirse a dos tipos distintos de interfaz, y los ingenieros deben ser precisos al especificar cualquiera de ellos:
Estos conectores transmiten la salida del sensor, ya sea un voltaje de salida eléctrica, corriente eléctrica o señal digital, a un controlador o sistema de adquisición de datos. Los estándares típicos de la industria para conectores de sensores son conectores circulares M12 (rosca de bloqueo de 12 mm; codificación A para sensores, codificación B para bus de campo y codificación D para Ethernet), conectores M8 (para sensores compactos, codificación A) y configuraciones de pines Deutsch, AMP u otras. Los conectores eléctricos de sensores deben tener una carcasa resistente a la corrosión (latón niquelado o acero inoxidable), contactos chapados en oro para minimizar la resistencia de contacto y deben estar sellados ambientalmente (IP67/IP69K).
Falcon CNC Swiss es un fabricante de conectores para sensores automotrices y un proveedor de componentes industriales, mecanizando las carcasas roscadas, tuercas de acoplamiento y alojamientos de pines que componen estos conectores con tolerancias de concentricidad muy ajustadas para un acoplamiento confiable.

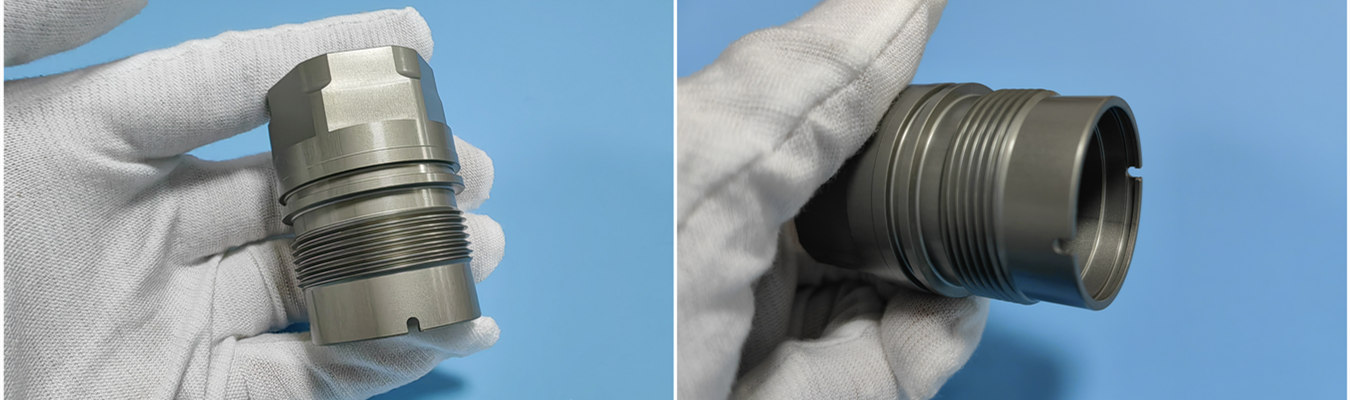

El objetivo principal de esta guía es describir el accesorio mecánico que conecta el sensor al proceso real (es decir, tubería, tanque o recipiente). Los accesorios mecánicos deben contener la presión del proceso, resistir los efectos corrosivos del medio y, en muchos casos, permitir la extracción del sensor sin tiempo de inactividad (es decir, accesorios de compresión).
Ya sea que necesite accesorios para sensores NPT (estándar norteamericano) o adaptadores para sensores BSPP (estándar británico/europeo), accesorios para sensores con rosca métrica o conectores para sensores de alta presión para sistemas hidráulicos, la calidad de las roscas, el acabado superficial y la concentricidad son muy importantes para un sellado confiable.
La compatibilidad de roscas es el desafío de ingeniería más común en la especificación de accesorios para sensores. A continuación, se muestra una comparación de las tres familias de roscas principales que fabricamos en Falcon CNC Swiss:
Los accesorios para sensores NPT utilizan una forma de rosca cónica con un ángulo de 60° y una conicidad de 1:16. El accesorio macho NPT deformará la rosca hembra NPT al apretarse para formar un sello entre ellas. Sin embargo, debido a que existe una conexión cresta-raíz sin sellar (dejando así una trayectoria de fuga en espiral), se requerirá un sellador (como cinta de PTFE o pasta para tuberías) para lograr un funcionamiento sin fugas. Si bien este proceso de sellado suele ser efectivo en el uso general en situaciones industriales, se debe tener mucho cuidado al aplicar el par de apriete para evitar agrietar el puerto por un apriete excesivo.
La forma de rosca para los adaptadores de sensores BSPP es paralela (recta), con un ángulo de 55° con respecto al eje del adaptador. A diferencia de NPT, que tiene roscas autosellantes, las roscas BSPP deben tener un método de sellado secundario, como una arandela adhesiva, junta tórica o junta de estanqueidad que se comprime contra una cara plana o avellanado. Debido a esto, los adaptadores BSPP son ideales para aplicaciones que utilizan montaje/desmontaje repetido donde el desgaste de la rosca será un problema.
Los accesorios para sensores con rosca métrica se encuentran típicamente en aplicaciones hidráulicas, automotrices y de la industria de la UE con sede en EE. UU.; generalmente vienen en versiones macho/hembra conocidas como M12×1.5, M14×1.5, M16×1.5, M20×1.5. El sello generalmente se realiza mediante una arandela de cobre, junta tórica o sello adhesivo sobre una superficie mecanizada. Esto proporciona a las roscas métricas un buen control del par de apriete y se utiliza ampliamente para sensores hidráulicos de alta presión o transmisores de presión automotrices.
| Estándar de rosca | Ángulo de rosca | Conicidad | Método de sellado | Aplicaciones comunes |
|---|---|---|---|---|
| NPT | 60° | Cónica (1:16) | Deformación de rosca + sellador | Industrial norteamericano, neumático, presión baja a media |
| BSPP (G) | 55° | Paralela | Arandela, junta tórica o junta en cara de sellado | Instrumentación europea, grado alimenticio, hidráulico |
| BSPT (R) | 55° | Cónica | Deformación de rosca + sellador (similar a NPT) | Accesorios de tubería europeos, vapor, alta temperatura |
| Métrica (ISO 261) | 60° | Paralela (la mayoría) o paso fino | Sello adhesivo, arandela de cobre, sello de cara con junta tórica | Sensores automotrices, hidráulicos, alta presión |
| UNF / UNC | 60° | Paralela | Arandela o sello de cara con junta tórica | Aeroespacial, defensa, equipos heredados |
En Falcon CNC Swiss, fabricamos accesorios para sensores NPT (Clases 2A/2B según ASME B1.20.1), adaptadores para sensores BSPP (ISO 228) y accesorios para sensores con rosca métrica (tolerancias 6H/6g), todo en nuestros tornos CNC suizos Citizen.
La elección del material es posiblemente la decisión más crítica en el diseño de accesorios para sensores. El accesorio debe soportar el medio del proceso (corrosivo o no), temperaturas extremas, vibraciones mecánicas y picos de presión. A continuación, se explica cómo Falcon CNC Swiss aborda la selección de materiales para cada aplicación:

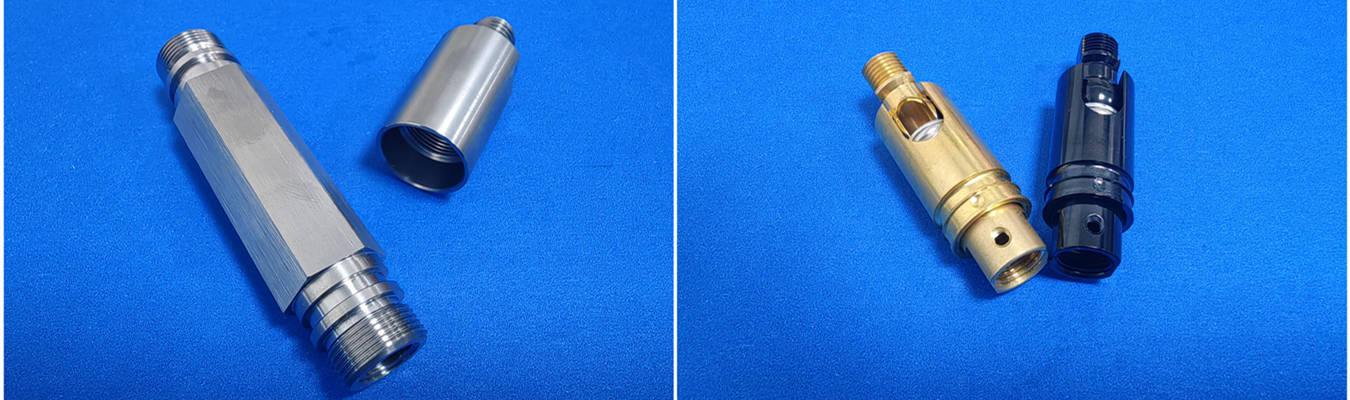

Los accesorios para sensores fabricados en acero inoxidable (como los grados 303, 304, 316, 316L y 17-4 PH) son la mejor opción general para su uso en los entornos más exigentes. Con su capa de pasivación de óxido de cromo, el acero inoxidable tiene un alto nivel de resistencia a la corrosión. También tiene altos niveles de resistencia en un amplio rango de temperaturas (-40° C a +400° C), presiones nominales superiores a 6000 PSI y es aceptable para su uso en aplicaciones de grado alimenticio, químicas y marinas, así como en una variedad de otras aplicaciones. El acero inoxidable 316 es la mejor opción para su uso en un entorno de alto contenido de cloruro (agua salada o sal de deshielo) o un entorno químico agresivo. El acero inoxidable endurecido por precipitación 17-4 PH se utiliza en sistemas hidráulicos con puertos de sensores donde se requiere alta resistencia y/o alta presión.
Falcon CNC Swiss produce accesorios para sensores con rosca NPT y métrica en sus tornos suizos multieje con ajuste de rosca Clase 2 o 6H y con superficies de sellado que alcanzan Ra ≤0.8 μm.
El hardware de montaje de sensores de latón (típicamente C36000) tiene una excelente mecanizabilidad, resistencia a la corrosión en agua dulce y productos químicos suaves, y alta conductividad térmica para una respuesta rápida
