Mecanizado suizo para conectores de RF: Integridad de la señal, Rendimiento de blindaje & Precisión de alta frecuencia

Los cables coaxiales, las antenas y los circuitos de alta frecuencia están todos conectados mediante conectores RF, y cualquier cambio en la forma en que se produce, ya sea su geometría, el acabado superficial o la consistencia de los materiales utilizados para fabricarlo, afectará negativamente la calidad de una señal RF; además de aumentar la pérdida de inserción y disminuir el blindaje. Como fabricante de conectores RF, Falcon CNC Swiss utiliza el mecanizado suizo de tornillería para producir conectores RF de precisión (incluyendo pines de conexión, carcasas, cubiertas e insertos dieléctricos) que mantienen la pérdida de retorno mientras minimizan las fugas EMI (desde DC hasta bandas de ondas milimétricas) a través del conector RF en cuestión.

Introducción: Por qué el mecanizado suizo define los conectores RF de alto rendimiento

Cada micra cuenta absolutamente en el mundo de los conectores RF cuando se trabaja con frecuencias (en el rango de GHz). Si un pin de contacto de un conector RF está mal mecanizado, se producirán discontinuidades de impedancia. Si el grosor de la pared de la carcasa del conector RF no es consistente, se producirá radiación. Al utilizar conectores coaxiales RF, los ingenieros buscan conectores que cumplan con sus estrictas especificaciones de ROE (Relación de Onda Estacionaria de Voltaje) y PIM (Intermodulación Pasiva).

Los tornos automáticos tipo suizo (también conocidos como máquinas de tornillería) tienen la capacidad perfecta para mecanizar con precisión componentes RF porque eliminan la deflexión de la pieza, producen acabados superficiales mejores que la submicro y mantienen una concentricidad de 0.005 mm. En Falcon CNC Swiss, combinamos más de 12 años de experiencia en la industria con una certificación ISO 9001:2015 para proporcionar a los fabricantes de conectores RF corridas de fabricación personalizada de conectores RF (desde prototipos hasta producción de gran volumen para fabricantes de conectores RF).

1. ¿Qué es un conector RF?

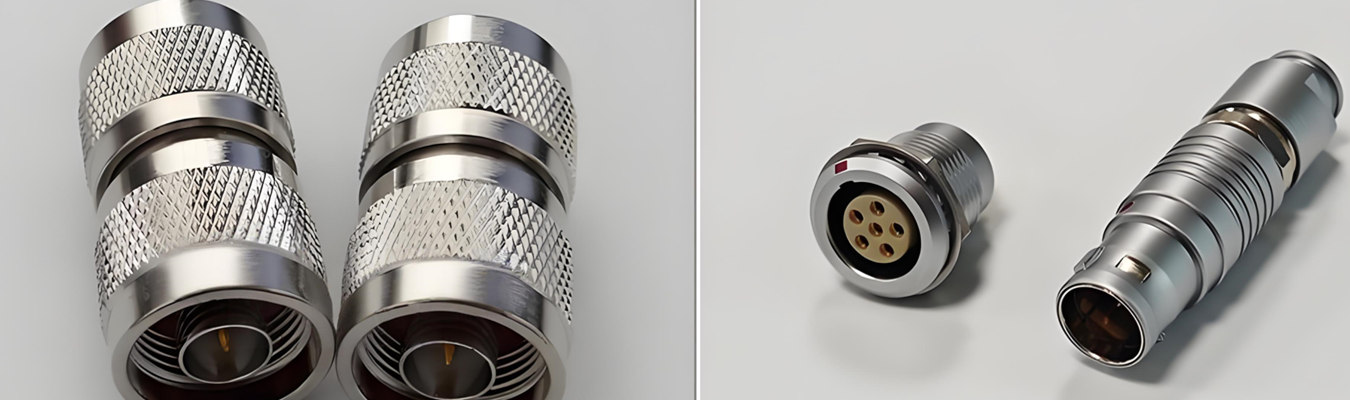

Un conector de radiofrecuencia (conector RF) proporciona una conexión electromecánica entre cables coaxiales o líneas de transmisión, tal como se utilizan en radiofrecuencias, manteniendo una impedancia controlada (generalmente 50 ohmios o 75 ohmios) en todas las frecuencias de funcionamiento. La señal debe preservarse en aplicaciones RF mediante la minimización de reflexiones, fugas y pérdidas; mientras que los conectores de baja frecuencia a menudo se utilizan sin estas consideraciones.

Las familias comunes de conectores RF son SMA, BNC, TNC, tipo N, MCX, MMCX y 2,92 mm (conector K). Cada familia ha sido establecida por MIL-PRF-39012 e IEC 61169 como un estándar específico de área para las características mecánicas y eléctricas de cada familia de conectores RF.

Los conectores RF para antena son conectores RF que fijan mecánicamente una antena a transmisores, receptores y transceptores. Algunos ejemplos incluyen puertos de antena de enrutadores Wi-Fi que utilizan conectores SMA y conexiones de antena de estaciones base celulares que utilizan conectores tipo N. Las mismas consideraciones de precisión se aplican: baja pérdida de inserción, alta repetibilidad y resistencia a la intemperie al utilizar conectores RF en exteriores.

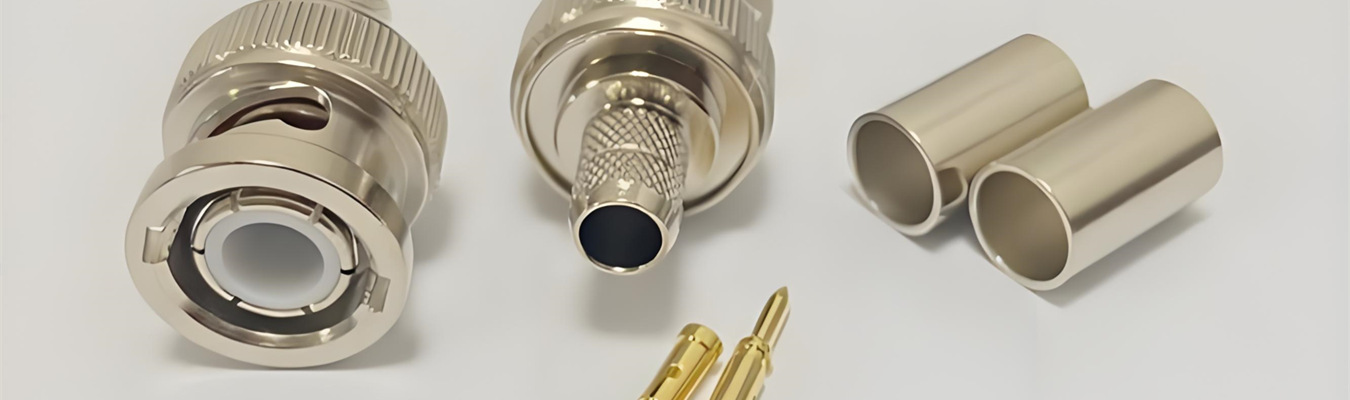

2. Componentes clave del conector RF: pines, carcasas, insertos dieléctricos y cubiertas

Un conector RF completo consta de varias piezas mecanizadas y moldeadas con precisión.

A continuación, se presenta un desglose de los componentes críticos que un fabricante de piezas de conector RF debe producir con tolerancias ajustadas:

Como fabricante de piezas de conector RF dedicado, Falcon CNC Swiss maquina todos los componentes metálicos a partir de barras, luego coordina el niquelado interno o de socios y envía los componentes a los clientes para el ensamblaje final con insertos dieléctricos de plástico.

3. Materiales y niquelado para piezas de conector RF de alta frecuencia

El rendimiento eléctrico y la durabilidad ambiental dependen en gran medida de la selección del material. A continuación, se presentan las opciones estándar para materiales de conector RF de baja pérdida y niquelados.

3.1 Metales base para el mecanizado de conectores RF

• Cobre berilio (C17200) – Este es el estándar de oro para los contactos RF de cobre berilio debido a su excelente fuerza de resorte, resistencia a la fatiga y conductividad (22% IACS). Se utiliza para pines centrales, contactos ranurados y dedos de conexión a tierra. Se trata térmicamente para tener una dureza de 38-42 HRC mientras se mantiene conductivo eléctricamente.

• Latón (C36000) – Rentable para carcasas, tuercas y componentes sin resorte. Es fácil de niquelar y tiene buena maquinabilidad. Conductividad ~28% IACS.

• Acero inoxidable (303, 304) – Para componentes RF de acero inoxidable que requieren alta resistencia mecánica, resistencia a la corrosión y pasivación. Se utiliza para tuercas de acoplamiento y cubiertas en conectores RF para exteriores o marinos.

• Cobre telurio (C14500) – Alta conductividad (90% IACS) y buena maquinabilidad. Se utiliza para pines centrales de baja pérdida donde la fuerza de resorte no es crucial.

3.2 Opciones de niquelado para integridad de señal y blindaje

En aplicaciones de alta confiabilidad como aeroespacial, médica y equipos de prueba, se prefieren las piezas de conector RF niqueladas en oro. El oro duro (0.5-2.5 um de espesor) se niquela sobre níquel y proporciona buena resistencia a la oxidación, baja resistencia de contacto y una larga vida útil de acoplamiento (más de 500 acoplamientos).

Otras opciones de niquelado están disponibles:

• Plata — alta conductividad pero se empaña; se usa con mayor frecuencia en conectores RF de mayor potencia (transmisión).

• Níquel — se utiliza para carcasas y cubiertas exteriores; tiene buena resistencia a la corrosión y costo moderado.

• Pasivación — en componentes de acero inoxidable para eliminar el hierro libre y mejorar la resistencia a la corrosión.

Se necesita una trayectoria conductiva continua desde la cubierta exterior hasta la trenza del cable para un rendimiento óptimo de blindaje; Los estándares de nuestra fábrica de cubiertas de conectores RF incluyen radios de esquina interna agudos y grosor de pared uniforme para minimizar las fugas EM.

4. Integridad de señal y blindaje – La perspectiva del ingeniero

Tres características del componente mecanizado afectan directamente la integridad de la señal RF:

• Concentricidad del pin central: La tolerancia desde la punta del pin central hasta los diámetros del pin soportados dieléctricamente debe ser ≤ 0.01 mm TIR. Los pines descentrados causarán un desajuste de impedancia.

• El acabado superficial de la interfaz acoplada: Las superficies de acoplamiento terminadas deben tener un acabado de ≤ 0.2 Ra μm con la opción de tener un acabado terminado de ≤ 0.1 Ra μm. Esto reducirá la resistencia de contacto y la PIM asociada con superficies no lisas.

• Calidad de la rosca de los acoplamientos de montaje: Las roscas de montaje sueltas producirán conexiones a tierra intermitentes debido a un ajuste de rosca deficiente. Las roscas se fabricarán según una clase 2A/2B con un proceso de inspección con calibrador pasa/no pasa.

Además, el rendimiento del blindaje también dependerá del acabado del diámetro interior de la carcasa de blindaje exterior. Cualquier rebaba o irregularidad producirá distorsión del campo. Las máquinas suizas crearán cubiertas exteriores de latón de corte libre y acero inoxidable con bordes afilados que se desbarbarán automáticamente.

Revisión de ingeniería para sus componentes de conector RF

¿Diseñando una nueva serie de fabricantes de conectores coaxiales RF? Envíenos su CAD 2D/3D. Nuestros especialistas en mecanizado RF proporcionarán un informe DFM que incluye recomendaciones de materiales, opciones de niquelado y acotaciones de dimensiones críticas para la impedancia.

Solicite su análisis DFM gratuito →

5. Mecanizado suizo vs. estampado y encabezado en frío para piezas RF

Muchas empresas fabricantes de conectores RF de gran volumen utilizan el estampado progresivo para contactos simples y el encabezado en frío para pines. Sin embargo, el mecanizado CNC suizo ofrece ventajas distintivas para componentes RF complejos y de precisión:

Para la fabricación personalizada de conectores RF que requiere alta confiabilidad (médica, radar, infraestructura 5G), el mecanizado suizo es el método preferido. Falcon CNC Swiss opera una flota de tornos Citizen y Tsugami con herramientas vivas para agujeros transversales, ranuras y características poligonales.

6. Aplicaciones industriales – Sistemas 5G, telecomunicaciones, médicos y de radar

Falcon CNC Swiss atiende a ingenieros en múltiples industrias intensivas en RF:

6.1 Piezas de conector para infraestructura 5G

Las antenas para MIMO masivo (5G) y cabezales de radio (remotos)
