Los pasadores guía son un componente a menudo pasado por alto en el utillaje de precisión, la automatización y los sistemas de guiado lineal. El material de los pasadores guía, que incluye acero endurecido para su uso en conjuntos de matriz de alto ciclo, carburo para entornos abrasivos y cromado para resistencia a la corrosión, requiere un proceso de fabricación específico que en última instancia afecta el tiempo de actividad de su máquina y la calidad de las piezas. Falcon CNC Swiss combina la capacidad de fabricar pasadores guía mediante mecanizado suizo junto con su experiencia en la fabricación de piezas para máquinas de tornillo suizo para crear pasadores guía con tolerancias de micras, dureza repetible y acabados espejo.
Los pasadores guía no son simplemente una pieza estándar. Su rendimiento está directamente relacionado con la capacidad de lograr la alineación final, la vida útil frente al desgaste y la precisión de posicionamiento dentro de matrices, moldes, plantillas/dispositivos de fijación y sistemas de guiado lineal. Un pasador guía mal fabricado puede producir agarrotamiento, desgaste prematuro, desalineación y piezas defectuosas. Por el contrario, un pasador guía rectificado con precisión, fabricado con la holgura y el acabado superficial adecuados, creará, al menos, el doble de vida útil de la herramienta y requerirá menos frecuencia de mantenimiento.
Los tornos automáticos tipo suizo (o máquinas de tornillo suizo) son óptimos para fabricar pasadores guía y cumplir con cualquier otra especificación o requisito de los fabricantes de pasadores guía. El mecanizado suizo soporta la pieza de trabajo junto a la herramienta de corte sin deflexión, lo que da como resultado relaciones longitud-diámetro sin igual (25 a 1). En Falcon CNC Swiss, ofrecemos soluciones de suministro de pasadores guía personalizados, desde pasadores guía prototipo individuales hasta lotes de suministro de pasadores guía de gran volumen (más de 500,000) con repetibilidad de calidad del 100%.
Los pasadores guía, también conocidos como pasadores de centrado, pasadores de alineación o pasadores guía maestros, son componentes cilíndricos que proporcionan guiado lineal, posicionamiento y alineación entre dos partes relacionadas. Los conjuntos de matriz, las mitades de molde y las placas de dispositivo de fijación tienen pasadores guía; se utilizan para garantizar que el conjunto de matriz, la mitad del molde o la placa del dispositivo de fijación regresen siempre a la misma posición en cada ciclo de cierre. Además, en los sistemas de guiado lineal, los pasadores guía trabajan en conjunto con casquillos o rodamientos de bolas para restringir el movimiento con una fricción muy baja.
Funciones clave de los pasadores guía:
Alineación – Mantener la concentricidad entre las placas de herramienta superior e inferior
Soporte de carga – Resistir cargas laterales durante el estampado, conformado o moldeo por inyección
Resistencia al desgaste – Proporcionar una superficie dura y de baja fricción para el contacto de deslizamiento repetido
Posicionamiento – Ubicar piezas de trabajo, dispositivos de fijación o efectores finales automatizados
Falcon CNC Swiss es una fábrica industrial de pasadores guía especializada en la fabricación de pasadores utilizados como guías industriales o pasadores guía para conjuntos de matriz y moldes, así como para plantillas y dispositivos de fijación, herramientas de prensa y sistemas que dependen del movimiento lineal de precisión.
Si bien el término "pasadores" cubre muchas categorías (pasadores de centrado, pasadores cónicos, pasadores elásticos, etc.), esta sección se centra en los pasadores guía de alineación y los pasadores guía para herramientas de prensa utilizados en utillaje y guiado lineal.
A continuación se presenta una comparación técnica de los tipos comunes de pasadores guía:
| Tipo de pasador | Material típico | Dureza (HRC) | Aplicación principal |
|---|---|---|---|
| Pasadores guía para conjuntos de matriz (tipo hombro) | Acero endurecido (52100, SUJ2) | 58-62 HRC | Troqueles progresivos de estampado |
| Pasadores guía para moldes (tipo recto) | Acero inoxidable (440C, 420) | 50-55 HRC | Moldes de inyección, moldes de compresión |
| Pasadores guía para plantillas y dispositivos de fijación | Acero cementado (8620, 20MnCr5) | 58-62 HRC núcleo, 60-64 superficie | Plantillas de taladrado, dispositivos de fijación de montaje |
| Pasadores guía de carburo | Carburo macizo (K10, K20) | 89-92 HRA (~70 HRC equivalente) | Desgaste abrasivo, guías de alta temperatura |
| Pasadores guía recubiertos | Acero endurecido + TiN, TiCN, CrN | 65-70 HRC (depende del recubrimiento) | Materiales propensos a agarrotamiento, funcionamiento en seco |
| Pasadores guía cromados | Acero + cromo duro (5-15 μm) | 65-70 HV equivalente | Entornos corrosivos, casquillos lineales de larga duración |
| Pasadores guía rectificados (rectificado sin centros) | Cualquier acero endurecido | Varias | Tolerancia final del diámetro exterior ±0.002 mm |

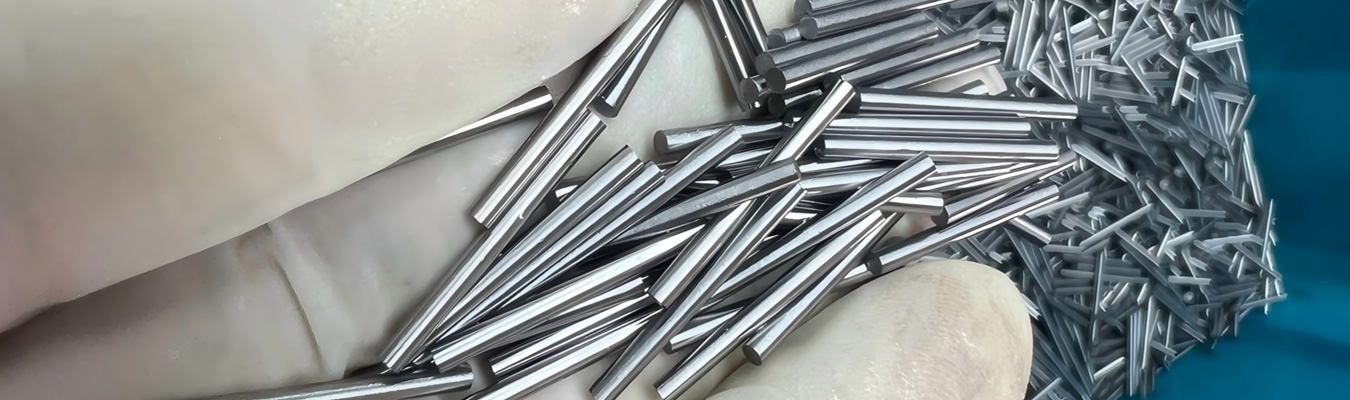

| Pasadores guía automotrices | Acero cementado o inoxidable | 58-62 HRC | Palés de línea de montaje, localizadores de accesorios de motor |

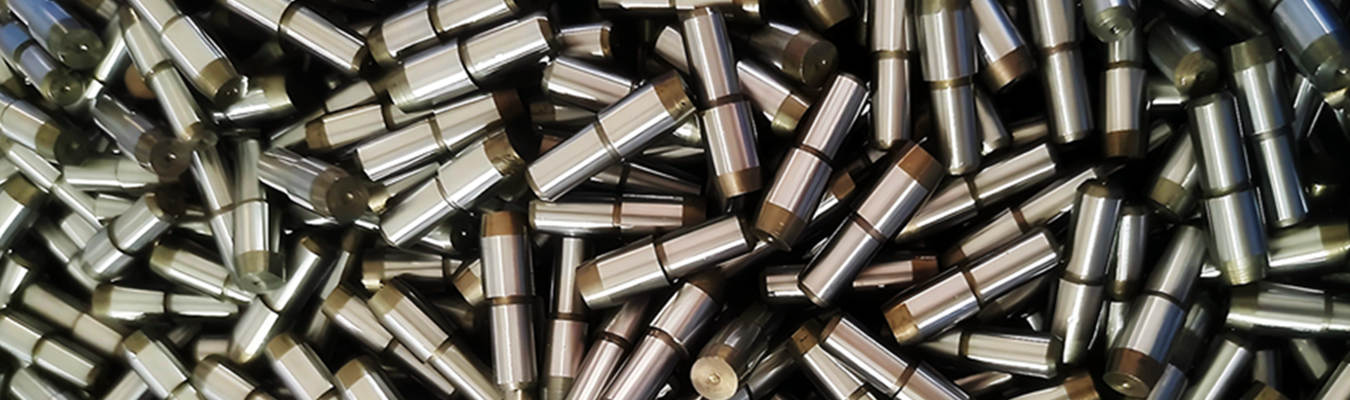

Somos fabricantes de pasadores guía especializados en la fabricación de precisión incluso en las tolerancias más exigentes. Nuestra empresa ofrece producción de pasadores guía OEM cuando un cliente OEM requiere una geometría específica, así como cuando requiere un pasador guía con un socavado especial, ranura de lubricación o roscas de montaje.
Explore más información sobre los componentes de precisión mecanizados suizos de Falcon.
Al especificar pasadores guía, los ingenieros deben definir cinco parámetros interdependientes. A continuación se muestra cómo Falcon CNC Swiss aborda cada uno:
Las tolerancias de los pasadores guía determinan el ajuste entre cada pasador y los casquillos o los orificios de montaje.
Las clases de tolerancia estándar (según JIS B 0408 o ISO 286) para pasadores guía son:
m6 – Ajuste de interferencia (ajuste a presión en la placa fija)
f7 o g6 – Ajuste deslizante (con holgura de 5 a 15 micrómetros en cada lado del pasador guía).
La mayoría de los pasadores guía fabricados comúnmente tienen un diámetro que varía de 1 mm a 50 mm en incrementos de 0.5 mm o 1 mm. En Falcon CNC Swiss, también se puede producir un pasador guía personalizado mediante torneado suizo para todos los tamaños redondos entre 0.8 mm y 32 mm; y si se requieren tolerancias superiores a +/- 0.003 mm, el pasador guía se rectifica sin centros después del torneado suizo.
Después del endurecimiento, los pasadores guía de precisión se rectifican sin centros para proporcionar:
Redondez: ±0.001 mm (1 micra)
Cilindricidad: ±0.002 mm en 100 mm de longitud
Acabado superficial: Ra 0.05 a 0.20 μm para contacto deslizante; Ra 0.40 μm para guiado general.
El acabado superficial de los pasadores guía afecta directamente la fricción, produce residuos de desgaste y retiene la calidad de la lubricación. Para conjuntos de matriz de alto ciclo, sugerimos un Ra de 0.10 μm y un acabado lapeado de plateau.
La dureza de los pasadores guía se registra normalmente utilizando la escala de dureza Rockwell (HRC). Los siguientes ejemplos sirven como criterio general para la dureza de los pasadores guía en aplicaciones de matrices o componentes de moldes:
Componentes endurecidos en todo el espesor (ej., 52100) usando HRC 58-62
Componentes de acero inoxidable (ej., 440C, 420) usando HRC 50-55
Componentes cementados (ej., acero 8620) con superficie = HRC 60-64 y núcleo = HRC 35-45
Pasadores guía de carburo = equivalente a 70-72 HRC (tenga en cuenta que son muy frágiles)
Para pasadores guía de acero endurecido utilizamos tratamiento térmico al vacío para minimizar la distorsión y lograr una dureza uniforme. Los pasadores guía de acero inoxidable se pasivan después del rectificado para obtener resistencia a la corrosión.
