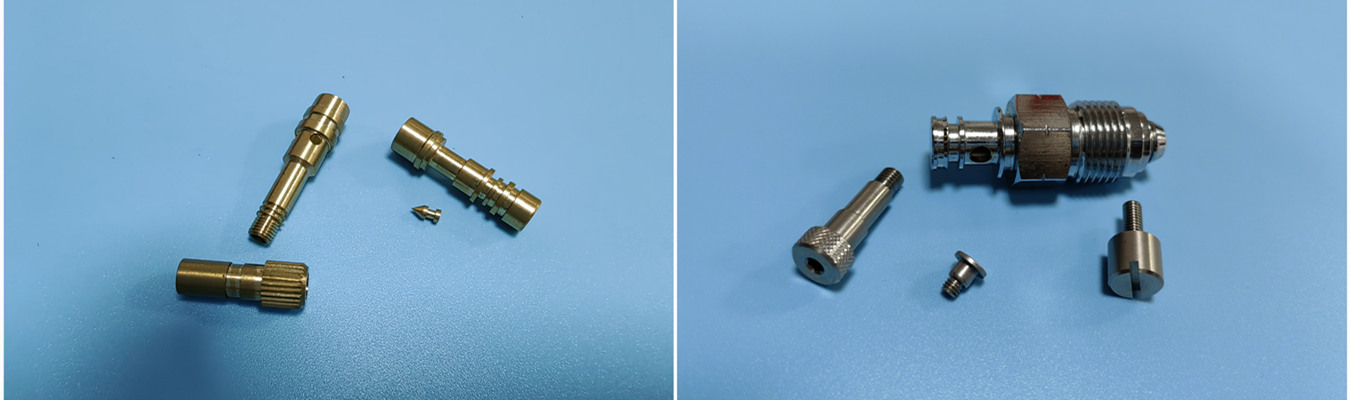

Mecanizado suizo para pines de conector: Precisión, Conductividad y Fiabilidad desde el Prototipo hasta la Producción.

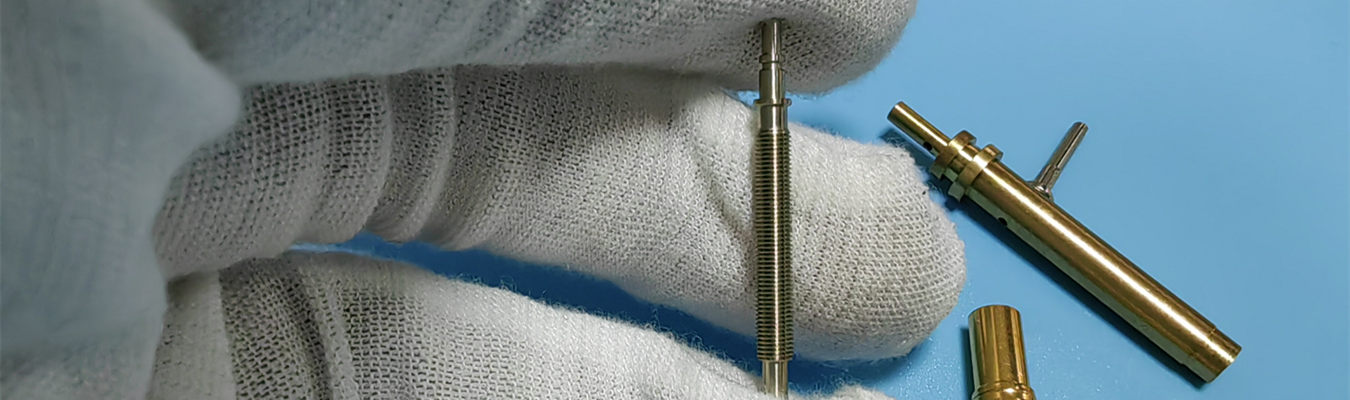

Los fabricantes de precisión de pines dependen del mecanizado suizo de torno de rosca para producir pines de conector con tolerancias a nivel de micras, alta conductividad y calidad repetible. Ya sea que necesite pines de conector chapados en oro para dispositivos médicos, pines de cobre berilio para conectores automotrices de alta corriente o pines de conector de acero inoxidable para sensores industriales, Falcon CNC Swiss entrega desde prototipos hasta producción a gran escala.

Introducción: Por qué el mecanizado suizo define el futuro de los pines de conector

Ya sea usted un ingeniero de diseño o de fabricación, comprenderá que la importancia de un pin de conector va más allá de un simple poste metálico; es la conexión esencial para transportar señales, energía o datos entre placas de circuito impreso (PCB), arneses de cables y conjuntos modulares. En última instancia, todo el sistema (ya sea un módulo de batería de automóvil, un monitor de paciente, una estación base 5G, etc.) es tan fiable como el perfil geométrico, el acabado superficial y la integridad del material de cada pin individual.

Como tal, el estándar de oro en la producción de pines de conector son los tornos automáticos de tipo suizo, también conocidos como máquinas de torno de rosca suizas. El mecanizado suizo es capaz de soportar piezas de trabajo tan cerca de la herramienta de corte en comparación con las operaciones de torneado CNC convencionales, lo que permite prácticamente que no haya vibración de la herramienta de corte y hace posible lograr relaciones longitud-diámetro superiores a 20:1. Falcon CNC Swiss utiliza más de 12 años de experiencia con metrología interna, combinada con protocolos de garantía de calidad ISO 9001:2015 para proporcionar pines de conector fabricados a medida para lotes desde 100 piezas hasta más de 500,000.

Esta guía técnica proporcionará una respuesta completa a la mayoría de las preguntas relacionadas con la ingeniería sobre pines de conector, como, ¿Qué es un pin de conector? ¿Cuáles son los diferentes tipos de pines de conector? Y cómo seleccionar adecuadamente materiales, chapados y socios de fabricación para aplicaciones de misión crítica.

1. ¿Qué es un pin de conector? – Definición de ingeniería

Un pin de conector (o pin de contacto) es un terminal conductor macho o hembra diseñado para establecer una conexión eléctrica separable. En la mayoría de las aplicaciones, los pines de conector macho y hembra se acoplan para formar una ruta de baja resistencia que se puede desconectar para mantenimiento o reconfiguración.

Las características clave incluyen:

• Capacidad de corriente – desde miliamperios (pines de señal) hasta cientos de amperios (pines de potencia)

• Resistencia de contacto – típicamente 10 mΩ para contactos chapados en oro

• Ciclos de acoplamiento – 500 a 10,000 ciclos dependiendo del chapado y diseño del resorte

• Sellado ambiental – IP67/IP69K cuando se combina con carcasas

Como proveedor de pines de conector eléctrico, Falcon CNC Swiss fabrica pines para prácticamente todas las familias de conectores: circulares, rectangulares, de placa a placa, de cable a placa y conectores EV de alto voltaje.

2. ¿Cuáles son los diferentes tipos de pines de conector?

Los ingenieros deben seleccionar el tipo de pin correcto según el método de ensamblaje, el estrés mecánico y los requisitos eléctricos.

A continuación se presenta una visión general completa de los tipos de pines comunes y sus aplicaciones:

Para necesidades especializadas, también fabricamos pines de cobre berilio donde la fuerza del resorte es crítica (por ejemplo, contactos de batería en dispositivos portátiles) y pines de conector chapados en níquel para entornos que requieren barreras de difusión contra la corrosión.

Explore más componentes de pines y ejes mecanizados con precisión suiza.

3. Elecciones críticas de material y chapado para pines de conector

Seleccionar la aleación base y el acabado superficial correctos impacta directamente en la resistencia de contacto, la vida útil por desgaste, la soldabilidad y el costo. A continuación se presentan las combinaciones más comunes que utilizamos en Falcon CNC Swiss.

3.1 Aleaciones base para pines mecanizados con CNC suizo

3.2 Opciones de chapado – Rendimiento vs. Costo

El chapado no es cosmético. Determina la corrosión por fricción, la fuerza de inserción y la durabilidad ambiental.

• Pines de conector chapados en oro – Chapado en oro con níquel, 0.5 a 2.5μm de oro es adecuado para señales de bajo voltaje, altos ciclos de acoplamiento y prevención de oxidación. El uso típico serían dispositivos médicos, incluidos equipos de prueba, redes de telecomunicaciones y dispositivos asociados.

• Pines de contacto de plata – Chapado en plata, 2-10μm de plata es la conductividad más alta (resistencia de contacto más baja) pero puede corroerse si se expone a azufre. Los usos típicos incluyen interruptores de alta potencia y barras colectoras.

• Pines de conector chapados en níquel – 2-5μm. Muy duro; resistente a la corrosión; barrera de difusión. Comúnmente utilizado en conectores industriales.

• Chapado en estaño – 3-8μm de estaño mate para proporcionar contactos rentables para electrónica de consumo; ideal para aplicaciones con bajo número (<50) de ciclos de acoplamiento.

Para la producción de pines de conector OEM, a menudo recomendamos el chapado selectivo: solo el área de contacto se chapa en oro, mientras que la cola de soldadura se chapa en estaño. Esto reduce el costo sin sacrificar el rendimiento.

4. Mecanizado suizo vs. Estampado vs. Encabezado en frío – Por qué la precisión gana

Muchos fabricantes de precisión de pines utilizan estampado progresivo o encabezado en frío para geometrías simples de alto volumen.

Sin embargo, el mecanizado suizo de torno de rosca es superior cuando se necesita:

• Formas 3D complejas – diámetros escalonados, socavados, roscas, agujeros transversales, ranuras y radios

• Tolerancias estrechas – ±0.005 mm (0.0002″) en diámetro, ±0.02 mm en longitud

• Volúmenes pequeños a medianos – 100 a 100,000 piezas sin costos de utillaje duro

• Fabricantes de pines con plazos de entrega rápidos – prototipos en 5-7 días, producción en 2-3 semanas

• Torneado de microprecisión – diámetros desde 0.3 mm hasta 32 mm, longitudes hasta 300 mm

Los productos fabricados con nuestras máquinas suizas Citizen y Tsugami se fabrican las 24 horas del día, los siete días de la semana utilizando alimentadores de barra automáticos, extracción automática de piezas, métodos y procesos de sondeo en proceso. ¡Ofrecemos servicios secundarios como taladrado transversal, roscado, moleteado, bruñido e incluso ensamblaje de pines de resorte con resortes cautivos!

¡Obtenga más información sobre nuestros servicios de mecanizado suizo CNC de alto volumen!

Consulta de ingeniería y cotización de prototipo

¿Tiene un plano para la fabricación de pines de conector personalizados? Nuestros ingenieros revisan el DFM en 24 horas. Ofrecemos lotes de pines de conector de bajo volumen (100-2000 piezas) sin costos de configuración punitivos. Solicite su cotización de prototipo →

5. Soluciones de pines de conector específicos de la industria

Diferentes industrias imponen requisitos mecánicos, eléctricos y regulatorios únicos.

Falcon CNC Swiss tiene amplia experiencia en cinco sectores clave:

5.1 Automotriz – Alta vibración y alta corriente

Como proveedor líder de pines de conector automotrices, producimos pines para unidades de control del motor, sistemas de gestión de baterías, entradas de carga y módulos de iluminación. Materiales típicos: C19400, C15100 y acero inoxidable. Chapados: estaño (costo) u oro (señales). Cumplimos con los estándares de proceso IATF 16949 y realizamos inspección dimensional al 100% en características críticas. Obtenga más información sobre el mecanizado de precisión automotriz →

5.2 Médico – Biocompatibilidad y fiabilidad

Los pines de conector de grado médico requieren procesos que cumplan con ISO 13485, pasivación (para acero inoxidable) y a menudo chapado en oro para bajo ruido de señal. Fabricamos pines para cables de ECG, robótica quirúrgica, programadores de dispositivos implantables y equipos de diagnóstico. Materiales: acero inoxidable 303/304/316, titanio y BeCu.

5.3 Telecomunicaciones – Integridad de señal y resistencia a la corrosión

Para estaciones base 5G, cierres de fibra óptica y conectores de RF, los pines de conector de telecomunicaciones deben mantener el control de impedancia y soportar entornos exteriores. Producimos pines resistentes a la corrosión con níquel químico + oro duro, cumpliendo con los requisitos Telcordia GR-1217.
