Introducción: Por qué la precisión es importante en los componentes de conectores EV

El cambio hacia vehículos eléctricos exige algo más que baterías de alta capacidad y motores eficientes. Cada vía eléctrica, desde el puerto de carga hasta el sistema de gestión de baterías y finalmente la unidad de tracción, depende de componentes de conectores EV que deben transportar altas corrientes, soportar vibraciones, resistir la corrosión y mantener una conductividad constante durante miles de ciclos. Como ingeniero, usted sabe que un pasador de contacto defectuoso o una carcasa mal sellada pueden provocar arcos eléctricos, fugas térmicas o pérdida de señal intermitente.

En Falcon CNC Swiss, fabricamos piezas de conectores para vehículos eléctricos con mecanizado tipo suizo, logrando tolerancias tan ajustadas como ± 0.005 mm. Ya sea que necesite carcasas de conectores de alto voltaje, pines de terminales de batería o carcasas de conectores conductores para plataformas EV de próxima generación, nuestro equipo de ingeniería trabaja directamente con usted para optimizar la geometría, la selección de materiales y el chapado para una confiabilidad en el mundo real.

Esta guía responde preguntas técnicas comunes —desde la medición de pasadores hasta las opciones de materiales— y muestra cómo el mecanizado de precisión resuelve los desafíos más difíciles en los conectores de potencia EV.

1. ¿Cuáles son las partes de los conectores eléctricos?

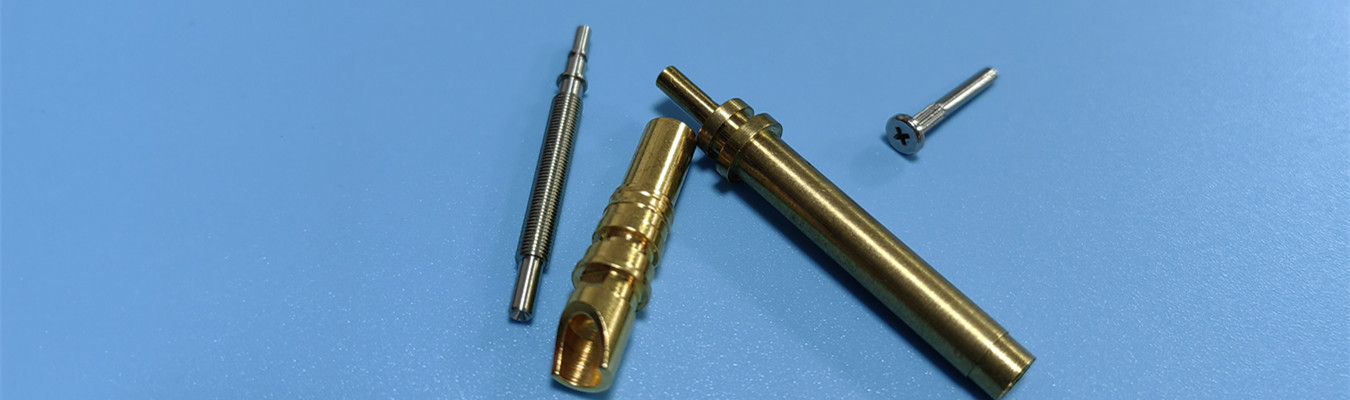

Comprender la anatomía de un conector eléctrico es esencial para especificar o diseñar componentes de enchufes EV. Aunque los conectores de propósito general tienen bloques de construcción similares, los conectores EV añaden requisitos especializados para alto voltaje, alta corriente y sellado ambiental.

A continuación se presenta un desglose de las partes principales del conector EV y sus funciones:

Para carcasas de conectores de alta corriente, utilizamos aleaciones conductoras y torneado CNC de precisión para crear blindajes EMI robustos que también disipan el calor. Nuestros anillos de sellado para conectores están diseñados para acoplarse perfectamente con carcasas ranuradas, logrando la compresión necesaria para un sellado a largo plazo sin exceder los límites del material. Explore nuestra fabricación de pines de precisión para conectores EV.

2. ¿Qué es un conector EV? – Más allá del enchufe de carga

La mayoría de las personas piensa en el enchufe de carga CCS o NACS cuando escuchan "conector EV". Sin embargo, dentro del vehículo, un conector EV es cualquier interfaz electromecánica que une dos rutas conductoras. Esto incluye:

• Hardware del puerto de carga – El conjunto de entrada detrás de la tapa de carga.

• Bucles de interbloqueo de alto voltaje (HVIL) – Pines pequeños que detectan si un conector de alto voltaje está completamente asentado.

• Conectores del paquete de baterías – Unión de módulos, celda a barra colectora y desconexiones de servicio.

• Conectores de fase del motor – Transportan corriente CA desde el inversor hasta los devanados del motor.

• Conectores auxiliares – Para bombas de refrigerante, HVAC y sistemas de 12V.

Los ingenieros a menudo especifican terminales de conectores automotrices que cumplen con los estándares LV 214 o USCAR-2 para durabilidad mecánica y eléctrica. En Falcon CNC Swiss, producemos terminales con fuerza normal de contacto definida, fuerzas de inserción/extracción controladas y acabados superficiales que minimizan la corrosión por fricción. Obtenga más información sobre nuestro servicio de fabricación de precisión para automoción y EV.

También fabricamos piezas de conectores selladas contra la intemperie utilizando ranuras mecanizadas con precisión para juntas tóricas o juntas planas. Combinado con nuestro chapado interno (plata, oro, estaño o níquel), estos componentes logran una resistencia a la niebla salina superior a 96 horas.

3. ¿Qué son los pasadores de contacto? – Inmersión profunda en los pines de contacto de baterías EV

Los pasadores de contacto son los elementos conductores que realmente transportan corriente y señales. En los conectores de potencia EV, los pasadores de contacto deben manejar de 50A a 500A mientras mantienen una elevación de temperatura por debajo de 30 °C según SAE J1772.

Estos son los tipos clave de pines de contacto de batería y pines de terminal de batería EV que fabricamos:

3.1 Puntos de contacto de celdas de batería

Estos pines pequeños pero críticos conectan celdas cilíndricas o prismáticas individuales a barras colectoras o circuitos flexibles. Producimos puntos de contacto de celdas de batería con coplanaridad controlada y baja resistencia eléctrica ( 0.5 Ω). Utilizando pines de batería de alta conductividad hechos de cobre C11000 o C15100, logramos hasta un 100 % de conductividad IACS.

3.2 Pines de contacto para baterías de litio

Para paquetes de iones de litio, los pines de contacto para baterías de litio requieren acabados superficiales estables que resistan la corrosión galvánica con lengüetas de aluminio. Nuestra solución estándar: subcapado de níquel + chapado selectivo de plata u oro en el área de contacto, dejando otras zonas desnudas o estañadas para soldabilidad.

3.3 Pines de barra colectora de batería

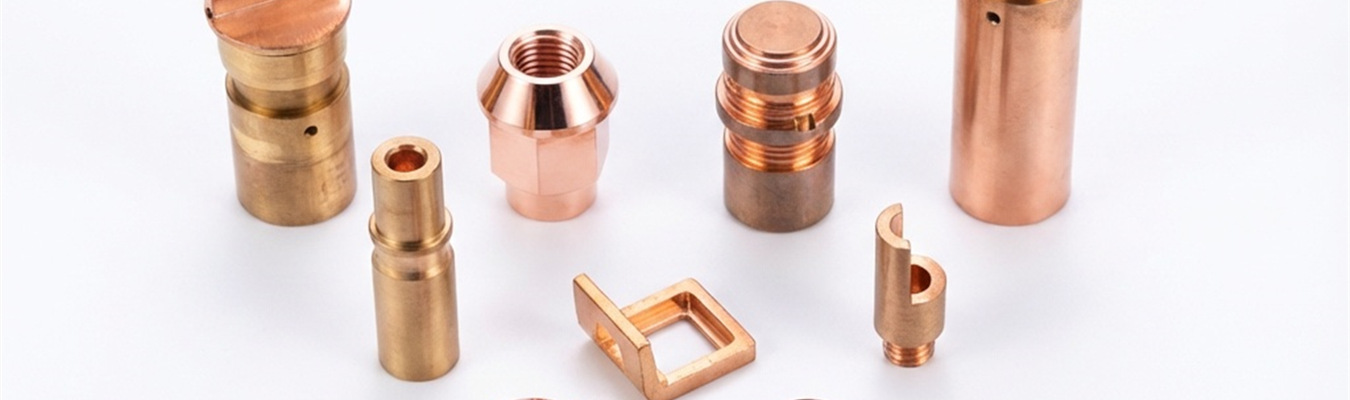

Los pines de barra colectora de batería se utilizan para conectar barras colectoras a trazas PCB o arneses de cables. Mecanizamos estos a partir de C18200 (cobre cromo) o C17510 (cobre berilio) para alta resistencia y conductividad. Están disponibles versiones roscadas o de ajuste a presión.

3.4 Contactos de batería chapados en oro

Para pines de señal de bajo voltaje (por ejemplo, sensores de temperatura BMS), los contactos de batería chapados en oro garantizan conexiones libres de oxidación. Nuestro grosor de chapado en oro varía de 0.5 µm a 2.5 µm, con oro duro (aleado con cobalto) para resistencia al desgaste de hasta 500 ciclos de acoplamiento.

3.5 Pines de resorte de batería (pines pogo)

Los pines de resorte de batería utilizan un émbolo, un cilindro y un resorte mecanizados con precisión. Producimos pines de resorte de batería personalizados con baja resistencia DC ( 20 mΩ) y longitudes de carrera de 0.5 mm a 5 mm, ideales para bases de carga de baterías o conectores de servicio.

3.6 Pines de batería de alta temperatura

Para aplicaciones bajo el capó o de carga rápida, los pines de batería de alta temperatura deben operar a 150 °C–200 °C sin relajación ni oxidación. Utilizamos aleaciones de níquel-cromo o cobre berilio envejecido después del mecanizado, combinado con chapado en plata (que mantiene la conductividad a altas temperaturas).

4. Cómo medir el tamaño de un pasador de conector – Guía práctica para ingenieros

Una pregunta común de los ingenieros de diseño y calidad: ¿cómo medir el tamaño de un pasador de conector con precisión? Para contactos eléctricos de precisión, incluso una desviación de 0.01 mm puede causar problemas de fuerza de inserción o conexiones intermitentes.

Siga estos pasos:

Paso 1: Identificar las dimensiones críticas

• Diámetro del pasador (para pasadores redondos) o ancho/espesor (para terminales planos)

• Longitud del pasador (total y de acoplamiento)

• Radio de punta o chaflán

• Dimensiones de socavado o ranura de retención

• Grosor del chapado en el área de contacto

Paso 2: Seleccionar la herramienta adecuada

Paso 3: Medir en condiciones estandarizadas

• Temperatura: 20 °C ± 2 °C (el cobre se expande ~17 ppm/°C)

• Humedad: 60% para evitar condensación

• Fijación: Use bloques en V o soportes personalizados para evitar inclinaciones

Paso 4: Comparar con las especificaciones del dibujo

Tolerancias típicas para contactos críticos:

• Diámetro: ± 0.005 mm a ± 0.02 mm (mecanizado suizo)

• Longitud: ± 0.025 mm

• Concentricidad: 0.01 mm TIR

En Falcon CNC Swiss, proporcionamos informes de inspección completos con cada lote, incluidos datos CMM, lecturas de acabado superficial y certificados de grosor de chapado.

5. Contactos eléctricos de precisión – Materiales, chapado y opciones de mecanizado

5.1 Aleaciones de cobre conductor para conectores de potencia EV

Elegir las aleaciones de cobre conductor adecuadas equilibra conductividad, resistencia, propiedades de resorte y costo.

5.2 Opciones de chapado para contact
