La fuga debida al mecanizado deficiente de un solo componente puede provocar pérdida de fluido; desviación de la señal por pérdida de presión; o la parada completa del sistema.
Cuando se trata de accesorios CNC de precisión en aplicaciones de potencia fluida, como dispositivos médicos, equipos de semiconductores y robótica, el acoplamiento limpio de las roscas es fundamental; la capacidad de los sellos para mantener el vacío es esencial; y los conjuntos deben poder soportar vibraciones.

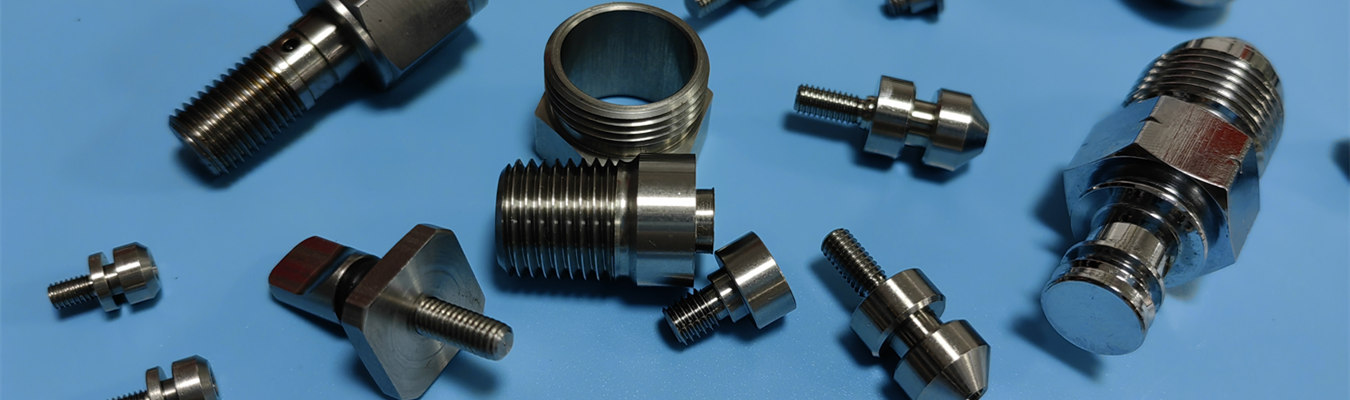

Como ingeniero, necesita algo más que una pieza de catálogo; necesita un fabricante experimentado de accesorios de precisión que comprenda cómo se acumulan las tolerancias, cómo se comportan los diferentes tipos de materiales y cómo interactúan con sus condiciones de acoplamiento previstas en el mundo real.
El propósito de este documento es presentar información para la selección de conectores y tolerancias de conectores, la selección adecuada de materiales para sistemas de acoplamiento de precisión, cuáles son algunas soluciones de roscado personalizadas y cómo un taller de accesorios de alta precisión convertirá su modelo CAD (diseño asistido por computadora) en una pieza funcional y confiable.
Cuando se trata de accesorios CNC de acero inoxidable, conectores mecanizados de titanio y accesorios CNC fabricados en plástico, se pueden utilizar los mismos principios de ingeniería.
Envíe el dibujo de su conector a Falcon CNC Swiss para un análisis de tolerancias gratuito y una verificación de viabilidad de fabricación.
o conozca más sobre nuestroServicios de Mecanizado Suizogeneral de componentes de precisión.
Los accesorios industriales son componentes que conectan, adaptan, terminan o sellan tuberías, tubos, puertos y mangueras en sistemas mecánicos. Incluyen codos, tes, acoplamientos, accesorios de mamparo y conectores de puerto personalizados.
Sin embargo, los accesorios estándar a menudo fallan en tres situaciones:
Geometrías de puerto no estándar – distancias entre centros impares, tamaños de rosca inusuales.
Restricciones de espacio reducido – accesorios micromecanizados con espesor de pared mínimo.
Requisitos de rendimiento extremos – alta presión, vacío, medios corrosivos o ciclos de montaje repetidos.
Cuando se enfrenta a cualquiera de estas situaciones, un proveedor de accesorios mecanizados por CNC como Falcon CNC Swiss se vuelve esencial. No solo cortamos roscas, sino que diseñamos todo el sistema de acoplamiento de precisión, desde la cara de sellado hasta la superficie de la llave.
La tubería de precisión se refiere a tuberías o conductos que se fabrican con tolerancias dimensionales mucho más estrictas que la tubería estándar, típicamente ±0.05 mm en el diámetro exterior y ±0.1 mm en el espesor de pared. Pero en el mundo de los componentes conectores de precisión, el término también se aplica a los accesorios que unen la tubería de precisión. Un accesorio de tubería de precisión debe coincidir con la precisión mejorada de la tubería; de lo contrario, el sistema no gana nada.
Por ejemplo, un accesorio de precisión de alta presión en una línea hidráulica de precisión requiere una concentricidad de rosca dentro de 0.01 mm TIR y un acabado superficial de sellado ≤32 µpulgadas Ra. Los accesorios estándar no pueden ofrecer eso.
La respuesta depende de su entorno operativo. A continuación se presenta una guía de selección de materiales a nivel de ingeniería para proyectos de fabricantes de accesorios de precisión.
| Familia de materiales | Calidades comunes | Propiedades clave | Aplicaciones típicas |
| Accesorios CNC de acero inoxidable | 303, 304, 316, 17-4 PH | Resistencia a la corrosión, alta resistencia, amplio rango de temperatura | Dispositivos médicos, marino, procesamiento de alimentos, semiconductores |

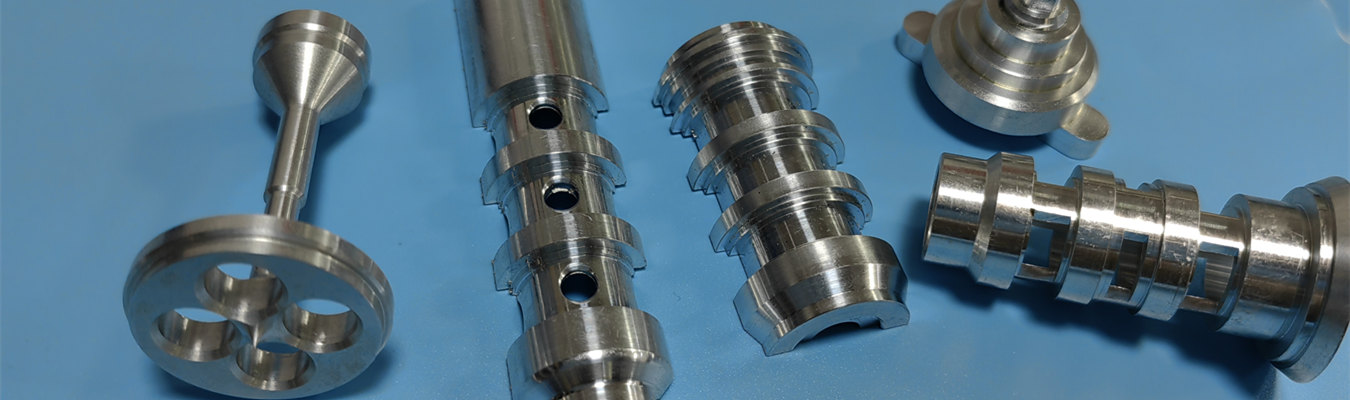

| Accesorios de precisión de aluminio | 6061, 7075 | Ligero, mecanizado rápido, buena conductividad térmica | Conectores de precisión para automoción, robótica, aeroespacial |
| Piezas mecanizadas CNC de latón | C360, C464 | Excelente maquinabilidad, baja fricción, resistente a la desincificación | Líneas neumáticas, agua potable, accesorios de instrumentación |
| Calidades de fabricante de accesorios de acero aleado | 4140, 4340, 8620 | Alta resistencia a la tracción, resistencia al desgaste, puede endurecerse superficialmente | Equipos pesados, accesorios mecanizados para petróleo y gas, conexiones de alta carga |
| Conectores mecanizados de titanio | Grado 5 (Ti-6Al-4V) | Relación resistencia-peso más alta, resistencia a la corrosión excepcional | Carreras, aeroespacial, accesorios CNC de grado marino |
| Accesorios de precisión de Inconel | 625, 718 | Mantiene la resistencia a >800 °C, resistente a la oxidación y la fluencia | Turbinas de gas, herramientas de fondo de pozo, válvulas de alta temperatura |
| Accesorios CNC mecanizados de plástico | PEEK, PTFE, Acetal, Ultem | Químicamente inertes, no conductores, ligeros | Fabricante de accesorios para semiconductores, dosificación química, aislamiento eléctrico |
Para accesorios mecanizados de grado médico, Falcon CNC Swiss puede mecanizar grados implantables (316LVM) y plásticos USP Clase VI con trazabilidad completa del material y pasivación.
En los sistemas industriales de tuberías y conectores, los accesorios generalmente se clasifican por función:
Conectores (accesorios rectos): unen dos tuberías o puertos en línea. Ejemplo: unión, acoplamiento, conector de mamparo.
Accesorios de cambio de dirección: codos (45°, 90°), tes, cruces. Se utilizan en conjuntos apretados.
Accesorios de terminación: tapas, tapones, sellos de extremo. Cierran un puerto o línea.
Accesorios de propósito especial: adaptadores (cambio de rosca), giratorios, desconexiones rápidas, accesorios CNC de rosca personalizada para puertos no estándar.
Dentro de estos cuatro tipos, los sistemas de acoplamiento de precisión a menudo requieren modificaciones: longitudes de rosca alteradas, superficies de sellado personalizadas o ranuras integradas para anillos tóricos. Ahí es donde los servicios de accesorios CNC personalizados añaden valor.
Las tolerancias de los conectores impactan directamente el sellado, el par de montaje y la confiabilidad a largo plazo. Un pequeño error en el diámetro primitivo o la concentricidad se multiplica en todo el sistema de acoplamiento.
Clases de tolerancia recomendadas para componentes conectores de precisión
| Ejemplo de aplicación | Característica crítica | Tolerancia típica | Método de inspección |
| Accesorio industrial general | Diámetro primitivo de la rosca | ±0.03 mm | Calibre pasa/no pasa de rosca |
| Accesorio de precisión de alta presión (5000+ psi) | Concentricidad del cono de asiento | ≤0.01 mm TIR | Máquina de medición por coordenadas o calibre de aire |
| Conector de dispositivo médico (fluido o gas) | Profundidad de la ranura del anillo tórico | ±0.005 mm | Comparador óptico |
| Accesorio CNC de vacío hermético (10⁶ torr) | Planitud y acabado de la cara de sellado | 0.002 mm / 16 µpulgadas Ra | Perfilómetro, láser |
| Accesorio micromecanizado (DE < 3 mm) | Longitud total e inicio de rosca | ±0.003 mm | Sistema de visión |
Falcon CNC Swiss mantiene rutinariamente ±0.005 mm (5 micras) en características críticas, con SPC en proceso e informes de inspección final. Eso es lo que separa a un taller de accesorios de alta precisión de un taller de trabajo.
Los accesorios estándar funcionan cuando la geometría del puerto, el tipo de rosca y el método de sellado son comunes.
Pero cuando necesita:
Un tamaño inusual que no está en ningún catálogo
Una rosca personalizada (NPT modificado, BSP, UNF o métrico)
Superficies de llave integradas o agujeros transversales
Una nariz de sellado especial o ranura para anillo tórico
Accesorios CNC de tolerancia ajustada para alta vibración
entonces los servicios de accesorios CNC personalizados son la única respuesta.
Revisión de diseño– Revisamos su CAD o dibujo para verificar la fabricabilidad, la acumulación de tolerancias y la idoneidad del material.
Obtención de materiales– Desde piezas mecanizadas CNC de latón hasta accesorios de precisión de Inconel, almacenamos o adquirimos aleaciones verificadas.
Torneado y fresado CNC– Muchas piezas redondas comienzan como accesorios torneados CNC, luego pasan a fresado, taladrado transversal y corte de roscas.
Desbarbado y acabado superficial– Crítico para las caras de sellado y los montajes limpios.
Inspección– Máquina de medición por coordenadas, calibres de rosca, perfilómetro de superficie y comparador óptico.
Documentación– Certificados de material, informes de inspección y (para aplicaciones médicas o de semiconductores) verificación de limpieza.
Ya sea que necesite mecanizado CNC de bajo volumen (10–100 piezas) o un pedido de accesorios CNC al por mayor (10,000+), se aplica el mismo rigor de proceso.
Vea ejemplos deComponentes Mecanizados Suizosque mantienen tolerancias estrictas.
Diferentes industrias exigen diferentes combinaciones de material, tolerancia, limpieza y documentación.
| Industria | Componentes típicos | Requisitos clave |
| Médico | Piezas CNC para dispositivos médicos, conectores de instrumentos quirúrgicos, accesorios de suministro de fluidos | Grados implantables, acabados limpios, trazabilidad completa, ISO 13485 |

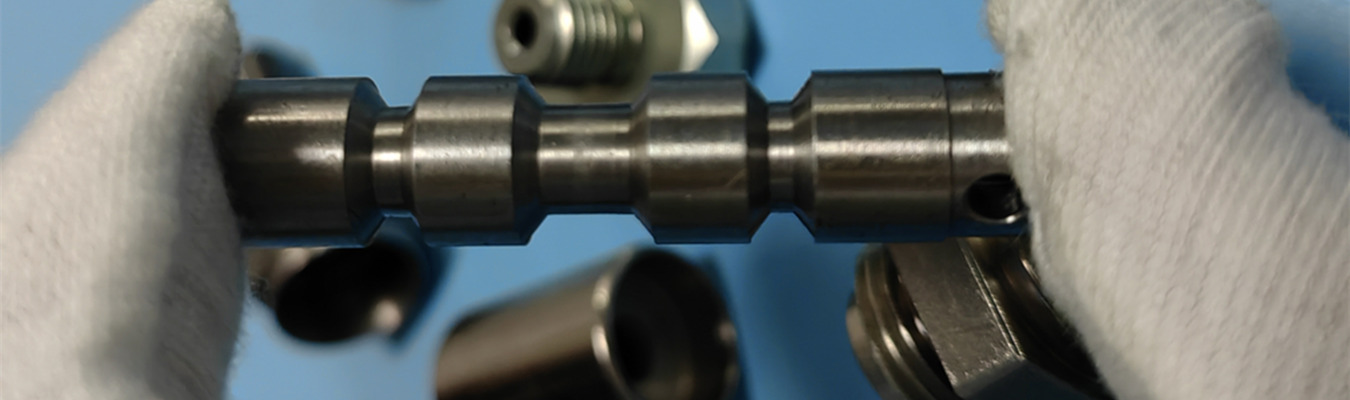

| Automotriz | Conectores de precisión para automoción, puertos de sensores, accesorios del sistema de combustible | Resistencia a vibraciones, repetibilidad de alto volumen, protección contra la corrosión |
| Semiconductores | Accesorios para líneas de gas, conectores de vacío, puertos de cámara | Ultralimpio, baja generación de partículas, accesorios CNC de vacío hermético, estándares SEMI |
| Petróleo y gas | Válvulas de alta presión, accesorios para herramientas de fondo de pozo, adaptadores hidráulicos | Aleaciones de alta resistencia (Inconel, 17-4 PH), capacidad de presión, cumplimiento NACE |
| Marino | Accesorios CNC de grado marino, conectores de refrigeración de agua de mar | Súper dúplex, titanio, resistencia total a la corrosión del agua de mar |
| Robótica | Componentes de precisión para robótica, accesorios neumáticos, soportes de sensores | Geometría compacta, concentricidad ajustada, materiales ligeros (aluminio, titanio) |
Falcon CNC Swiss ha entregado componentes conectores de precisión para cada una de estas industrias, con empaque y documentación personalizados según sea necesario.
Revise nuestrasMecanizado de precisión para electrónica de consumocapacidades.
No todos los accesorios de precisión son iguales. Los ingenieros a menudo confunden estas categorías. Aquí hay un desglose rápido:
| Tipo de accesorio | Característica definitoria | Tolerancia típica | Materiales comunes |
| Accesorios CNC de tolerancia ajustada | Precisión general alta en roscas, diámetros, ubicaciones | ±0.01 – 0.02 mm | Acero inoxidable, aluminio, latón |
| Accesorios micromecanizados | Tamaños de características muy pequeños (<2 mm DE, roscas finas) | ±0.003 – 0.005 mm | Acero inoxidable, titanio, PEEK |
| Accesorios de precisión de alta presión | Grosor de pared robusto, clase de rosca alta, cara de sellado lisa | ±0.005 – 0.01 mm en el área de sellado | 17-4 PH, Inconel, acero aleado |
| Accesorios CNC de vacío hermético | Acabado superficial extremadamente liso, sin porosidad, baja desgasificación | ≤16 µpulgadas Ra, ±0.002 mm de planitud | Acero inoxidable 316L, cobre OFHC, aluminio |
Falcon CNC Swiss ofrece los cuatro tipos, con accesorios CNC de rosca personalizada disponibles para cada categoría.
Explore nuestro trabajo enConectores y Accesoriospara industrias exigentes.
Un fabricante certificado de accesorios debe entregar la misma precisión lote tras lote. Un prototipo perfecto es fácil. 10,000 accesorios CNC de tolerancia ajustada idénticos son difíciles.
Nuestro proceso incluye:
Control de versión del programa CNC – Sin "ajustes" sin documentación.
Inspección en proceso – Al menos una dimensión crítica verificada cada 20 piezas.
Monitoreo del desgaste de la herramienta – Reemplazo de herramientas antes de que las tolerancias se desvíen.
Auditoría final con máquina de medición por coordenadas – Inspección de muestra según AQL o requisitos del cliente.
Así es como Falcon CNC Swiss se convierte en un proveedor confiable de accesorios mecanizados CNC para clientes que no pueden permitirse retrabajos de montaje o fallas en campo.
Un buen fabricante de accesorios de precisión hace más que cortar metal. Hace coincidir el material con el servicio, mantiene tolerancias de conector que realmente importan para su sistema de acoplamiento de precisión y respalda los servicios de accesorios CNC personalizados con una inspección sólida y repetibilidad.
Cuando las fugas, las roscas sueltas o la falla de piezas no son una opción, elija un taller que entienda tanto el dibujo como la aplicación. Así es como los accesorios pequeños mantienen funcionando los sistemas grandes, desde implantes médicos hasta robots submarinos.
Falcon CNC Swiss ofrece accesorios CNC de acero inoxidable, accesorios de precisión de aluminio, conectores mecanizados de titanio, piezas mecanizadas CNC de latón, accesorios de precisión de Inconel y accesorios CNC mecanizados de plástico, todo con trazabilidad completa y entrega puntual.
Solicite un presupuesto de accesorio personalizado o una revisión de diseño para fabricabilidad. Sin cantidad mínima de pedido para prototipos.Contacte a Falcon CNC Swiss ahora →
