El diseño de sistemas de conectores fiables va más allá de simplemente igualar el número de pines y los factores de forma. Hay mucho más que entender sobre la interacción de la ciencia de los materiales, la geometría de micras y la precisión de fabricación que conforman cada interfaz de acoplamiento robusta. Por lo tanto, es fundamental que los ingenieros que especifican conectores de precisión o diseñan sistemas de acoplamiento de precisión comprendan cómo las tolerancias de los conectores afectarán la función eléctrica, la durabilidad mecánica y el costo total de su ensamblaje.

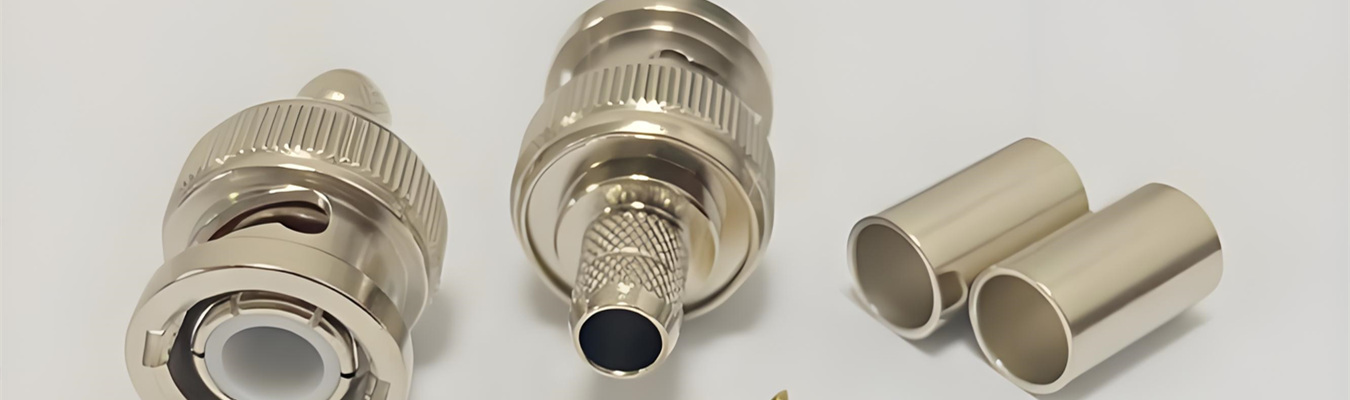

Falcon CNC Swiss fabrica conectores torneados con máquinas suizas CNC para aplicaciones donde no se puede tolerar una falla (implantes médicos, sistemas de sensores automotrices, telecomunicaciones de alta velocidad y electrónica de consumo). Esta guía responderá preguntas comunes de ingeniería y brindará información sobre cómo crear conectores de precisión personalizados de alta calidad que puedan soportar muchos miles de ciclos de acoplamiento.
La respuesta a la pregunta: ¿Cuántos tipos de conectores existen? depende del sistema de clasificación utilizado. Normalmente, las clasificaciones de interconexiones eléctricas se realizan según el tipo de terminación utilizado. Las tres clasificaciones más comunes de terminaciones para un conector son (1) de placa a placa, (2) de cable/alambre a cable/alambre y (3) de cable/alambre a placa.
Al conectar PCB entre sí (de placa a placa), los conectores conectan las PCB directamente sin utilizar ningún cable. Estos conectores se utilizan típicamente para diseños de sistemas más pequeños y pueden configurarse de muchas maneras diferentes para proporcionar la disposición deseada (es decir, apilamiento paralelo, apilamiento vertical y mezzanine). Los conectores de placa a placa se pueden encontrar en dispositivos de telecomunicaciones de alta densidad, teléfonos inteligentes y dispositivos portátiles.
Al utilizar conectores para conectar múltiples conductores o cables (es decir, cable/alambre a cable/alambre), se pueden utilizar muchos métodos diferentes para realizar esas conexiones. Por ejemplo, al conectar cables individuales, uno de los métodos de conexión más comunes es el engarzado, mientras que al conectar varios conductores en un solo cable, normalmente se utiliza IDC. IDC utiliza una cuchilla afilada para cortar el aislamiento del cable y proporcionar una conexión metal-metal hermética a los gases.
Los conectores montados en placa (cable/alambre a placa) tienen un extremo que conecta un receptáculo a la PCB y el otro extremo, ya sea a una terminación de cable o de alambre. Muchos de estos tipos de conectores también utilizan IDC después de un ensamblaje de alto volumen.
Los conectores también se pueden clasificar según otros factores, como el estilo de acoplamiento (por ejemplo, roscado/bayoneta, ajuste por fricción/empuje/tirón, bloqueo por pestillo), el tipo de chapado del contacto (por ejemplo, oro/estaño, plata/paladio cobalto) y la aplicación en el mercado (por ejemplo, automotriz, médico, industrial, radiofrecuencia/microondas). Una comprensión profunda de las clasificaciones de conectores proporciona a los equipos de ingeniería información para especificar sistemas de conexión de precisión adecuados para sus aplicaciones.
La variable más pasada por alto en la confiabilidad de los conectores es la variación dimensional. Un pin de contacto que se desvía 0.01 mm del valor nominal aún puede ensamblarse, pero podría aumentar la resistencia de contacto en un 20–30 %, generar calor no deseado y, eventualmente, causar una pérdida de señal intermitente bajo vibración.

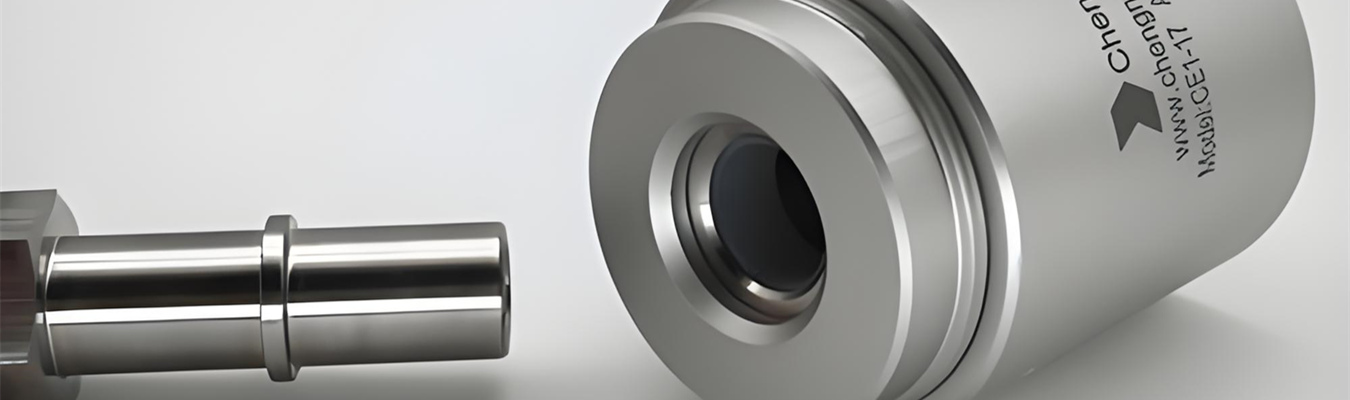

Las tolerancias de mecanizado de precisión definen los límites superior e inferior permisibles de variación para cada característica crítica. Fuentes de la industria citan ±0.005 pulgadas (0.127 mm) como punto de referencia estándar para el mecanizado de precisión general, mientras que el trabajo de alta precisión alcanza ±0.0005 pulgadas (12.7 micras) para características críticas. En Falcon, nuestro mecanizado tipo suizo logra rutinariamente tolerancias de hasta ±0.0002 pulgadas, lo que permite piezas de conector de alta tolerancia que mantienen un rendimiento eléctrico y mecánico consistente en todas las series de producción.
Categorías clave de tolerancia para componentes de conectores de precisión:
| Tipo de tolerancia | Crítico para | Rango típico |
| Diametral (pin/zócalo) | Fuerza de inserción/extracción, resistencia de contacto | ±0.005 mm – ±0.02 mm |
| Concentricidad | Integridad de la señal, VSWR (conectores RF) | ≤0.01 mm TIR |
| Paso de rosca y forma | Seguridad de acoplamiento, sellado | ISO 6H/6G, ±0.002 mm en el paso |
| Planicidad (cara de acoplamiento) | Sellado ambiental, blindaje EMI | ≤0.005 mm |
| Ubicación de características (ranura/muesca) | Polarización, alineación de llave | ±0.01 mm |
Información de ingeniería: Especificar la tolerancia más ajustada posible en cada dimensión aumenta drásticamente el costo sin necesariamente mejorar la función. Cada paso más ajustado aproximadamente duplica el tiempo de mecanizado y los gastos generales de inspección. Trabaje con su proveedor para identificar las dimensiones críticas para la función que realmente requieren control a nivel de micras.
La selección del material impulsa el rendimiento del conector más que cualquier otra decisión de diseño. La aleación adecuada equilibra la conductividad eléctrica, la resistencia mecánica, la resistencia a la corrosión, la maquinabilidad y el costo. A continuación se presentan los materiales que más comúnmente mecanizamos para conectores eléctricos torneados de precisión.
El acero inoxidable (303, 304, 316L) se utiliza comúnmente en aplicaciones de grado médico, interfaces de sensores industriales y automotrices, ya que tiene una excelente resistencia a la corrosión y resistencia mecánica. Aunque no es fácil de mecanizar debido al endurecimiento por deformación y al control de viruta, la utilización del torneado tipo suizo con trayectorias de herramienta optimizadas permite diseños de conectores torneados de acero inoxidable que presentan un acabado superficial tipo espejo y áreas roscadas sin rebabas.
El latón (C36000, C38500) sigue siendo la aleación predominante utilizada para fabricar conectores comerciales e industriales debido a sus capacidades de mecanizado libre, conductividad eléctrica sobresaliente y resistencia a la corrosión razonable; lo que lo hace ideal para piezas de conector de precisión utilizadas en aplicaciones electrónicas, de fontanería y neumáticas. Además, el latón es muy receptivo al electrochapado, lo que permite una excelente adhesión a los acabados chapados en oro, níquel, plata o estaño.
El cobre berilio (C17200 o CuBe2) es una aleación de cobre superior porque mantiene la resistencia a la tracción más alta de todas las aleaciones de cobre y, al mismo tiempo, proporciona una excelente conductividad eléctrica. Los componentes de cobre berilio también pueden soportar cargas de resorte considerables mientras mantienen su forma original. Por lo tanto, dichos componentes son una opción ideal para contactos de zócalo, dedos de conectores RF e interfaces de acoplamiento de alto ciclo. Los contactos RF fabricados con cobre berilio por Falcon Company, por ejemplo, demuestran un rendimiento de alta frecuencia sobresaliente, ya que se ha demostrado que tienen una pérdida de inserción de 0.008 dB en aplicaciones de antena 5G de 40 GHz.
Las superficies conductoras chapadas se eligen principalmente por su funcionalidad y no por su apariencia. El oro es conocido por su resistencia a la oxidación para proporcionar una conexión eléctrica confiable; contacto de baja resistencia y excelente resistencia al desgaste por corrosión por fricción. El grosor del chapado de oro en los contactos del conector varía de 0.1 a 5.0 µm (4 – 200 micropulgadas), generalmente aplicado de manera selectiva en la interfaz de las dos piezas acopladas para minimizar el costo del chapado. El grosor promedio del chapado de oro que se encuentra en aplicaciones de Clase I normalmente está entre 0.000050 pulgadas – 0.000070 pulgadas (1.27 – 1.78 µm).
Para aplicaciones de precisión sensibles al costo que requieren características similares a las de un resorte combinadas con resistencia a la fatiga, el bronce fosforoso (C51000 y C52100) será una alternativa adecuada al cobre berilio. El bronce fosforoso se usa ampliamente en el estampado de contactos; sin embargo, las piezas torneadas suizo proporcionarán una mejor consistencia dimensional para contactos de zócalo de precisión y pines terminales.
Los conectores torneados suizo de aluminio (6061, 7075, 2024) se utilizan cuando las carcasas livianas, los contracarcasas y los conjuntos de adaptadores reducen el peso total del sistema mientras mantienen la integridad estructural. La excelente conductividad térmica del aluminio también lo hace excepcionalmente adecuado para su uso en conectores de alta potencia donde debe producirse la disipación de altas temperaturas.
Se recomiendan aleaciones de cobre especiales cuando las composiciones convencionales de latón/cobre produzcan un nivel inadecuado de conductividad eléctrica o estabilidad térmica. Los tipos de componentes de aleación de alta conductividad incluyen: cobre de alta conductividad libre de oxígeno (OFHC Cu) que permite una pérdida de señal casi nula; cobre-cromo-circonio (C18150) diseñado para aplicaciones de alta temperatura; recubrimientos superficiales de paladio o cobalto (80%Pd/20%Co) que producen superficies resistentes al desgaste en interfaces separables.
Explore más información sobre nuestra fabricación de conectores de precisión.
Referencia rápida de selección de materiales:
| Material | Mejor para | Conductividad | Maquinabilidad |
