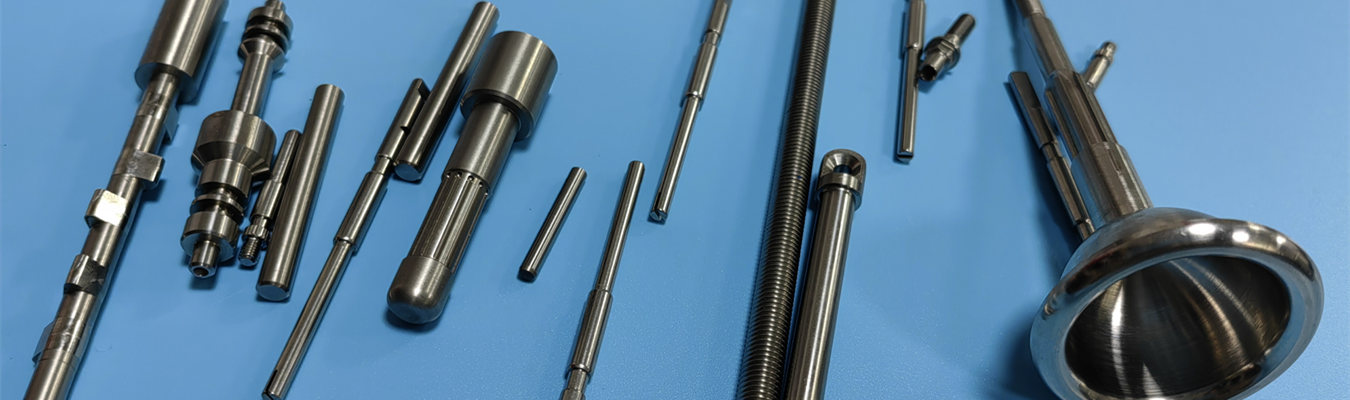

Los pasadores de precisión han contribuido significativamente a la capacidad de alinear y transferir cargas con precisión en una amplia variedad de sistemas, desde los simples hasta los complejos. Cuando las máquinas requieren una precisión de posicionamiento de unos pocos micrones, todos los localizadores, guías y pasadores de hombro deben mantener un posicionamiento de tolerancia estricta debido a las tensiones impuestas por la carga dinámica. En Falcon CNC Swiss Engineering, diseñamos y fabricamos pasadores de precisión personalizados utilizando tecnología CNC tipo suizo. Con tecnología de punta, podemos proporcionar diámetros con tolerancias de hasta ±0.0002 pulgadas (5 micras) y acabados superficiales inferiores a Ra 0.2 µm. Este documento abordará sus preguntas más técnicas sobre la fabricación de pasadores de precisión, incluidos los tipos de materiales que se pueden utilizar y las capacidades del proceso disponibles.
Los pasadores de precisión son componentes mecanizados especializados diseñados para establecer la relación posicional de una pieza con respecto a otra, ya sea móvil o estacionaria. Un ejemplo de este tipo de elemento mecánico diseñado sería un pasador en una plantilla, un dispositivo, un molde o una articulación robótica. En todas estas aplicaciones, un solo pasador de localización puede contribuir al error de ensamblaje, al aumento del desgaste o a la desviación posicional cuando su desviación de las tolerancias nominales es de solo unos pocos micrones. Hay tres características principales de los sistemas de posicionamiento de precisión que deben cumplirse: tolerancia de diámetro, redondez y condición de la superficie. Para garantizar que sus requisitos de GD&T se mantengan en cualquier pasador que necesite fabricar (incluidos pasadores cilíndricos y geometrías más complejas escalonadas y roscadas), utilizamos tornos de cabezal deslizante tipo suizo Falcon y equipos de medición láser durante el proceso.
Desde una perspectiva de ingeniería mecánica, los pasadores de precisión se dividen en dos categorías funcionales principales:
Pasadores de localización / alineación – Estos definen una posición fija entre dos componentes. Los ejemplos incluyen pasadores cilíndricos, pasadores de localización, pasadores guía de herramientas y pasadores de alineación. Por lo general, tienen tolerancias diametrales estrictas (h6, g6 o personalizadas) y pueden incluir entradas cónicas para facilitar el ensamblaje.
Pasadores de fijación / retención – Estos resisten cargas de corte y tracción al tiempo que permiten el desmontaje. Este grupo incluye pasadores de hombro, pasadores de horquilla, pasadores de resorte y sujetadores tipo chaveta. A menudo combinan un vástago rectificado de precisión con un extremo roscado o ranurado.
Muchos pasadores mecanizados por CNC difuminan la línea, por ejemplo, un pasador de hombro que localiza un buje (alineación) y también sujeta un conjunto tipo sándwich (fijación). Falcon diseña y mecaniza ambos tipos, a menudo integrando características como agujeros transversales, planos o roscas internas.
La selección del material afecta directamente la resistencia al desgaste, la protección contra la corrosión, la resistencia y el costo. A continuación se muestra una comparación de las aleaciones más comunes que mecanizamos para la fabricación de pasadores de precisión.
| Material | Ventajas | Aplicaciones típicas | Dureza (mecanizado / tratamiento térmico) |
| Pasadores de precisión de acero inoxidable (303, 304, 316, 17-4 PH) | Resistencia a la corrosión, facilidad de limpieza, resistencia moderada | Dispositivos médicos, equipos alimentarios, sistemas de posicionamiento marino | 180-220 HB / hasta 45 HRC |
| Pasadores CNC de acero endurecido (O1, A2, 52100, 4140) | Alta resistencia al desgaste, resistencia del núcleo, estabilidad dimensional | Matrices de herramientas, punzones, dispositivos de alta ciclo, pasadores guía automotrices | 200-250 HB / 58-62 HRC |
| Pasadores de precisión de titanio (Grado 5 Ti6Al4V) | Alta relación resistencia-peso, biocompatible, no magnético | Actuadores aeroespaciales, instrumentos ortopédicos, eslabones robóticos | 320-380 HB / 36-42 HRC |
| Pasadores mecanizados cromados (acero + cromo duro) | Fricción extremadamente baja, resistencia a la corrosión y al agarrotamiento | Posicionadores hidráulicos, pasadores guía lineales, automatización de alta velocidad | Acero base 55 HRC + cromo 70 HRC |
| Pasadores CNC de aluminio (7075, 6061) | Ligeros, mecanizado rápido, anodizables | Etapas de posicionamiento semiconductor, herramientas portátiles | 80-110 HB (superficie anodizada a 60 HRC) |
| Pasadores de precisión de carburo (carburo de tungsteno de micrograno) | Resistencia a la compresión máxima, módulo elástico ~600 GPa | Localizadores de ranura en V de alta precisión, herramientas EDM, almohadillas de desgaste | 89-93 HRA |
| Pasadores cilíndricos de acero aleado (8620, 9310) | Endurecible superficialmente, núcleo tenaz, buena vida a la fatiga | Plantillas aeroespaciales, dispositivos de transmisión automotriz | 150-200 HB / superficie 58-62 HRC |
El material más resistente para soportar la deformación permanente debido a cargas de compresión o corte es el carburo de tungsteno; los pasadores de precisión de carburo de tungsteno son los más resistentes. La resistencia a la compresión del carburo supera los 4.500 MPa (650 ksi), o aproximadamente tres veces más resistente que el acero para herramientas endurecido; sin embargo, es caro y frágil. Cuando se necesitan tanto resistencia como tenacidad, como en un pasador de localización que también soporta un impacto, los pasadores CNC de acero endurecido fabricados con acero para herramientas 52100 o 2A (58-62 HRC) representan la mejor opción de ingeniería. Para aplicaciones livianas y de alta resistencia, los pasadores de precisión de titanio Grado 5 exhiben una relación resistencia-peso superior.

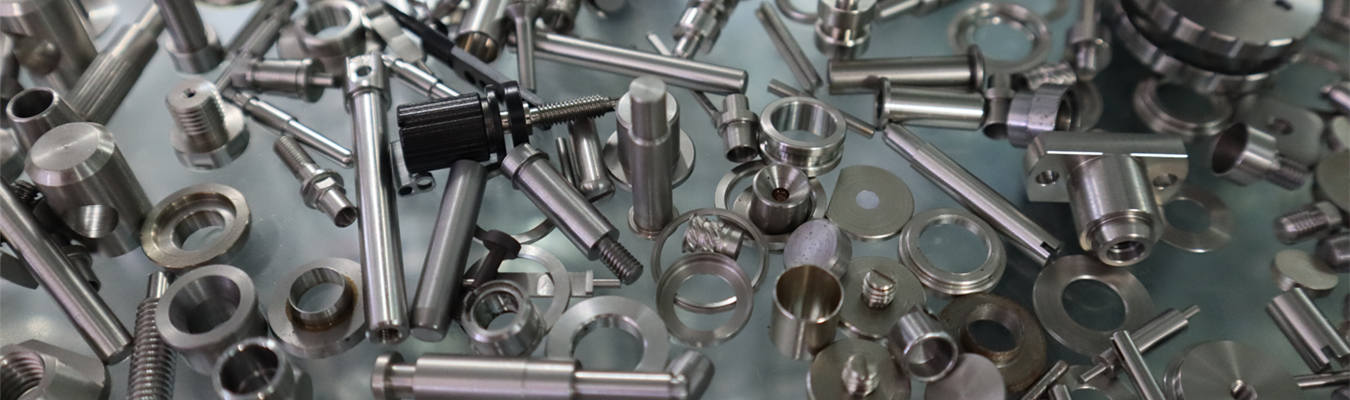

Lograr pasadores de precisión de tolerancia estricta requiere más que un torno estándar. Falcon CNC Swiss utiliza centros de torneado CNC multieje tipo suizo equipados con casquillos guía, herramientas vivas y medición durante el proceso. A continuación se muestra nuestro proceso estándar para el mecanizado de pasadores de alta tolerancia.
Preparación de la producción: Acero inoxidable rectificado y torneado sin centros, titanio, carburo y una variedad de materiales en barra se alimentan a los tornos suizos como materias primas. Las tolerancias de la barra se mantienen en H8 o mejor.
Piezas torneadas CNC o suizas para pasadores de precisión - El casquillo guía soporta el material a 5-10 mm de la herramienta de corte, eliminando virtualmente la deflexión. La superficie del diámetro exterior se tornea en desbaste y acabado (la cantidad que queda para rectificar suele ser de 0.05 mm a 0.10 mm).
Características secundarias - Las máquinas de herramientas vivas (fresas) mecanizan planos, agujeros transversales, ranuras y roscas sin retirar la pieza del husillo principal, manteniendo la concentricidad.
Tratamiento térmico - El proceso de tratamiento térmico para pasadores de acero que requieren 45 HRC puede realizarse mediante temple al vacío y revenido. Los pasadores de carburo y algunos de acero inoxidable se utilizan como herramienta de máquina.
Rectificado de precisión - Una vez tratados térmicamente para pasadores de rectificado de precisión, deben cumplir con tolerancias H6 o mejores (≤ 5µm) mediante rectificado sin centros o cilíndrico.
Acabado superficial - Pulido mecánico, microlapeado o cromado para lograr pasadores de precisión con acabado espejo (Ra ≤ 0.1 µm).
Inspección - Cada lote se somete a medición con micrómetro láser (todos los diámetros), prueba de redondez y prueba de dureza del pasador de precisión (Rockwell o micro Vickers).
Pasivación o limpieza - Los pasadores de acero inoxidable se pasivan, todos los pasadores se limpian ultrasónicamente y se sellan al vacío para su envío.
Falcon CNC Swiss se especializa en torneado CNC para pasadores de precisión de 0.5 mm a 32 mm de diámetro, con longitudes de hasta 300 mm. Nuestras máquinas tipo suizo nos permiten mecanizar el pasador completo en una sola operación de sujeción, incluyendo:
Pasadores CNC cónicos con hasta 10° de conicidad por lado.
Fabricante de pasadores de hombro – control preciso de la longitud del hombro ±0.01 mm.
Pasadores guía para herramientas con entrada chaflanada y ranuras de aceite.
Pasadores de localización CNC con puntas hemisféricas o cónicas.
Debido a que el torneado suizo utiliza un cabezal deslizante y un casquillo guía, mantenemos tolerancias de diámetro de pasadores CNC de hasta ±0.002 mm (2 µm) en características críticas, un nivel inalcanzable con tornos convencionales.
Para sistemas de posicionamiento de tolerancia estricta, la clase de ajuste y el acabado superficial del pasador afectan directamente la repetibilidad del posicionamiento. A continuación se muestran las tolerancias y acabados estándar que producimos rutinariamente.
| Clase de tolerancia | Desviación del diámetro (mm) | Aplicación típica | Método de inspección |
| h9 | ±0.030 | Ajuste holgado, alineación de bajo ciclo | Micrómetro láser |
| h7 | ±0.015 | Pasadores de localización generales | Láser + calibre de aire |
| Pasadores mecanizados con tolerancia h6 | ±0.010 | Plantillas de precisión, juegos de matrices | Calibre de aire + CMM |
|
