Los pines de contacto de los sensores son una parte vital de una interfaz electromecánica entre los elementos del sensor y la electrónica de procesamiento de señales. Es posible que necesite pines de contacto bañados en oro para cables de ECG médicos, pines de contacto de cobre berilio que puedan soportar golpes para aplicaciones automotrices, o pines de contacto de resorte utilizados en aplicaciones de prueba y medición. El proceso de fabricación afecta la resistencia, la vida útil y la calidad de la señal. Falcon CNC Swiss combina varias tecnologías de fabricación, como mecanizado tipo suizo, productos de máquinas de tornillo y recubrimiento de precisión para fabricar pines de contacto con un nivel de precisión micrométrico y un rendimiento electrónico extremadamente consistente.
Un pin de contacto de sensor es un componente eléctrico, no simplemente un trozo de metal. Los pines de contacto de sensor transmiten señales analógicas de bajo voltaje (a menudo en el rango de microvoltios o microamperios) y deben mantener una cantidad constante de resistencia de contacto durante un mínimo de 10,000 ciclos; por lo tanto, generalmente existen en condiciones que pueden considerarse "hostiles" (como humedad extrema, vibración y temperatura).

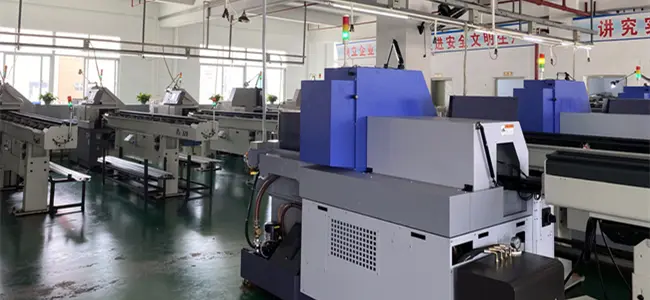

Los tornos automáticos de tipo suizo (también conocidos como máquinas de tornillo suizas) son la mejor técnica de fabricación para producir pines de contacto de sensores, particularmente aquellos con un diámetro inferior a ocho milímetros y que tienen formas complejas con ranuras, muescas o características de resorte. Gracias a un casquillo guía que soporta la pieza de trabajo a unos pocos milímetros de la herramienta de corte, prácticamente no hay desviación y, por lo tanto, se crea un grado muy alto de concentricidad entre la punta del pin, las rebabas de retención y los extremos de terminación. En Falcon CNC Swiss, ofrecemos servicios de fabricación personalizada de pines para sensores que van desde prototipos hasta producción de pines para sensores de alto volumen con capacidades integradas de recubrimiento y pruebas eléctricas.
Los pines de contacto de sensores son piezas conductoras que pueden crear una conexión eléctrica entre el elemento sensor (es decir, termopar, matriz de presión o fotodiodo) y la placa de circuito impreso (PCB), un arnés de cables o un instrumento de lectura. Los pines de contacto de sensores tienden a usarse típicamente para corriente baja (mA a μA) y bajo voltaje, y tienen baja resistencia de contacto (<10 mΩ) así como baja FEM térmica.
Funciones clave de los pines de contacto de sensores en una cadena de señal:
Adquisición de señal – Contacto de frotamiento o de resorte con el elemento sensor o electrodo
Montaje en PCB – Cola de soldadura, ajuste a presión o terminación de montaje superficial en almohadillas de PCB
Interfaz de cable – Conexión de desplazamiento de aislamiento (IDC) o engarzado a cables conductores
Aislamiento ambiental – Sellado dentro de una carcasa de sensor, a menudo con juntas tóricas o encapsulado
Como fabricante de pines de contacto para sensores, Falcon CNC Swiss produce pines para sensores de presión, sondas de temperatura, interruptores de proximidad, electrodos de biopotencial médicos y módulos de detección de gas.
Los sensores eléctricos integrados de precisión son sensores, o grupos de sensores, que utilizan un enfoque holístico para diseñar y fabricar el sistema completo donde el sensor, la interfaz de montaje y la electrónica descendente funcionan al unísono. Este enfoque incluye la reducción de la resistencia de contacto, la adaptación de impedancias, el control de la FEM térmica (fuerza electromotriz) y el mantenimiento de la alineación mecánica.
Parámetros clave que Falcon CNC Swiss controla durante la fabricación de pines CNC y el ensamblaje:
| Parámetro | Rango típico / Especificación | Método de prueba |
|---|---|---|
| Resistencia de contacto | 10 mΩ (bañado en oro o plata); 5 mΩ para sensores de alta corriente | Medición Kelvin de 4 hilos |
| Resistencia de aislamiento | 100 MΩ a 500 VCC (entre pines adyacentes) | Megóhmetro |
| Resistencia dieléctrica a la tensión | 500 VCA a 1500 VCA (dependiendo del tipo de sensor) | Prueba de hi-pot |
| FEM térmica (Seebeck) | 3 μV/°C para contactos de termopar (cobre-cobre o aleaciones compatibles) | Medición de temperatura diferencial |
| Durabilidad del ciclo de acoplamiento | 500 a 10,000 ciclos (dependiendo del recubrimiento y diseño del resorte) | Prueba automatizada de inserción/extracción |
| Fuerza de inserción/extracción | 0.5N a 5N por pin (depende del contacto de resorte) | Medidor de fuerza |
| Fuerza normal de contacto (pines de resorte) | 20g a 200g por pin | Curva fuerza-desplazamiento |
Nuestro laboratorio de metrología interno verifica estos parámetros para cada lote de producción de pines de contacto industriales. Para pines de contacto para sensores al por mayor y programas OEM, proporcionamos informes de prueba certificados.
¿Necesita un fabricante de pines para sensores confiable para un nuevo dispositivo médico o sensor automotriz? Comparta sus especificaciones eléctricas y mecánicas. Nuestros ingenieros recomendarán el material, recubrimiento y geometría de contacto óptimos en un plazo de 24 horas. Obtenga su revisión DFM gratuita →
El tipo de aleación utilizada y cómo se acaba afectan la conductividad eléctrica final, la resistencia a la corrosión, la vida útil por desgaste y la soldabilidad de los diferentes pines de sensores. En Falcon CNC Swiss, las siguientes combinaciones son las más típicas que mecanizamos.
| Aleación | Conductividad (% IACS) | Límite elástico (MPa) | Aplicación principal |
|---|---|---|---|
| C11000 (cobre ETP) | 100-101 | 220-260 | Alta conductividad, pines de sensor generales, contactos de termopar |
| C17200 (cobre berilio) | 22-28 | 1000-1300 (envejecido) | Pines de contacto de cobre berilio para fuerza de resorte (pines pogo, contactos de batería) |
| C36000 (latón de fácil mecanizado) | 26 | 340-450 | Pines de sensor de bajo costo de fabricante de pines para sensores, electrónica de consumo |
| C19400 (cobre-hierro) | 65 | 400-480 | Pines de sensor automotrices, requisito de alta resistencia |
| Acero inoxidable 303/304 | ~2.5 | 500-700 | Pines de contacto resistentes a la corrosión para sensores médicos o marinos |
| Acero inoxidable 316L | ~2.5 | 480-550 | Contactos de sensor implantables / biocompatibles (con baño de oro) |
| Titanio Grado 5 (Ti-6Al-4V) | ~1 | 830-970 | Pines de sensor biocompatibles, ligeros y de alta resistencia |
Como la aleación común utilizada en la industria para pines eléctricamente conductores que poseen buena conductividad junto con excelentes características de resorte, el material preferido sigue siendo el cobre berilio grado C17200. Después del mecanizado, realizamos el endurecimiento por envejecimiento (un proceso de tratamiento térmico) de los componentes para lograr una transición completa al estado de temple de resorte.
El recubrimiento es un proceso necesario para proteger contra la oxidación, reducir la resistencia de contacto y garantizar la facilidad de soldadura. Falcon CNC Swiss ofrece servicios de recubrimiento internos o a través de socios certificados con trazabilidad completa de todos los materiales.
| Tipo de recubrimiento | Espesor | Dureza (HK) | Beneficios clave | Mejor para |
|---|---|---|---|---|
| Oro (oro duro) | 0.5–2.5 μm | 130-200 | Libre de oxidación, baja resistencia de contacto (10 mΩ), alta vida útil de ciclo (500+ acoplamientos/desacoplamientos) | Pines de sensor bañados en oro para equipos médicos, automotrices y de prueba |
| Plata | 2–10 μm | 70-100 | La conductividad más alta (5 mΩ), antiagarrotamiento, buena para alta corriente | Pines de sensor de potencia, contactos de termopar (aleación compatible) |
| Níquel (químico) | 2–5 μm | 180-220 | Barrera de difusión bajo oro, resistencia a la corrosión moderada, superficie dura | Subcapa para oro, pines de sensor industriales |
| Estaño (mate o brillante) | 3–10 μm | 10-20 | Soldable, económico, baja fuerza de contacto | Pines de sensor para montaje en PCB (solo cola de soldadura) |
| Paladio-níquel (PdNi) | 0.5–1.5 μm | 400-500 | Muy duro, buena resistencia al desgaste, alternativa al oro | Pines de sensor automotrices de alto ciclo |
Para contactos de sensor resistentes al calor que operan por encima de 150°C, recomendamos el recubrimiento de plata (que mantiene la conductividad a alta temperatura) o el recubrimiento de níquel con una barrera de difusión. Para aplicaciones criogénicas, se prefiere oro sobre níquel.
Diferentes aplicaciones de sensores requieren diferentes diseños de interfaz mecánica. Falcon CNC Swiss fabrica todos los tipos comunes:

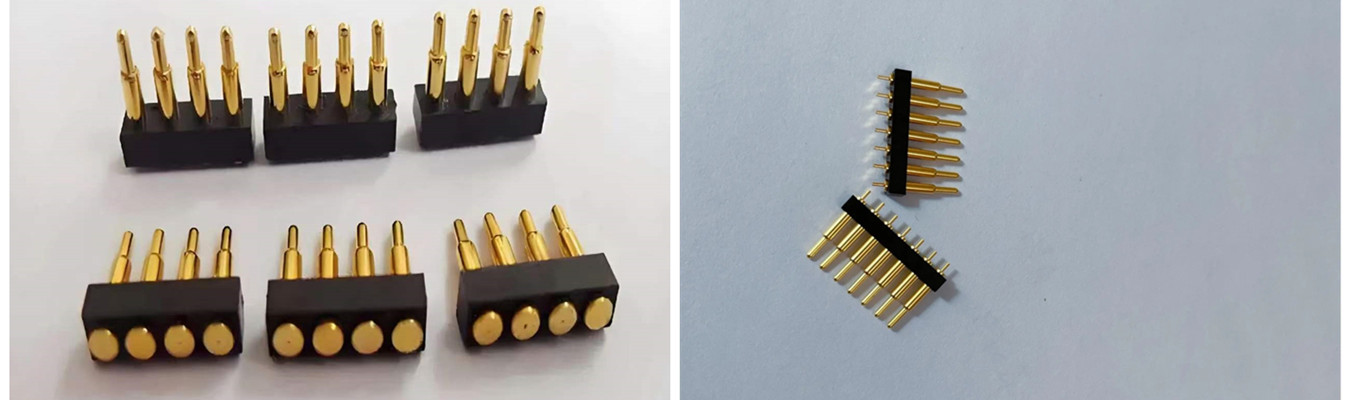

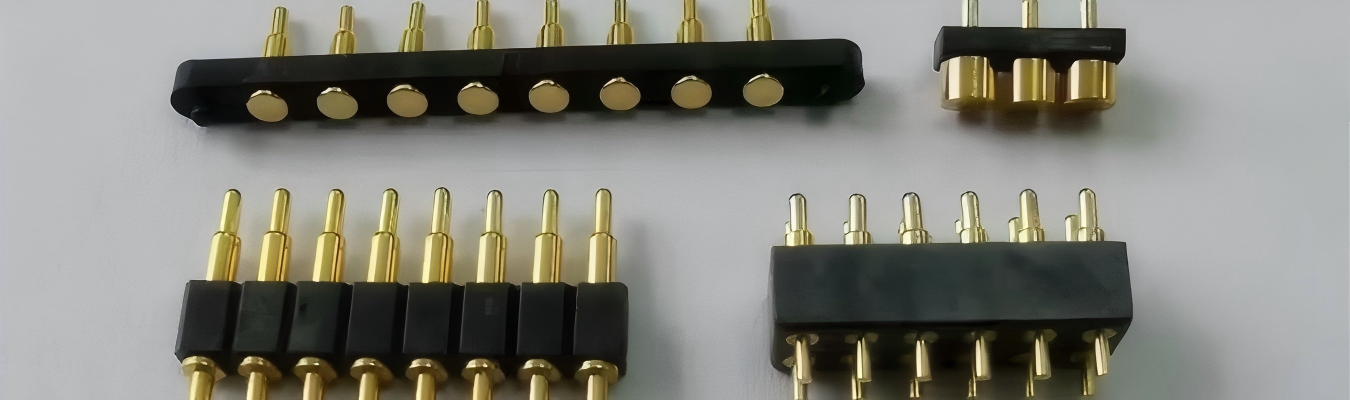

Con un émbolo, barril y resorte mecanizados con precisión, los pines pogo (pines de contacto de resorte) proporcionan un contacto flexible que mantiene una fuerza constante a medida que la placa se deforma o vibra. Las especificaciones importantes incluyen: fuerza del resorte (típicamente de 20 a 200 gramos), carrera: 0.5 a 5 mm, corriente nominal: 1 a 5 amperios, resistencia de contacto: (20 mOhm). Los pines de contacto de resorte se utilizan con probadores de baterías, conectores tipo broche para ECG médicos y accesorios de prueba de PCB.
Los pines de contacto de los sensores de presión deben atravesar la carcasa del sensor para crear un sello de presión. Por lo tanto, mecanizamos pines de contacto para sensores de presión con materiales compatibles con sellado de vidrio a metal (GTMS) como Kovar y Aleación 52 para igualar la expansión térmica en diseños herméticos, o ranuras para juntas tóricas en diseños no herméticos. Estos tipos de pines de contacto se pueden encontrar en transductores de presión de aceite, transductores de riel de combustible y transductores de presión de HVAC.
Existen pines de sensor para montaje en PCB que tienen dos tipos: pines conformables mediante ajuste a presión (orificio pasante) y pines SMT (de contacto de montaje superficial). Los pines de contacto de montaje superficial utilizan una almohadilla plana coplanar (COP) mecanizada a la misma distancia según lo dicte la toler
