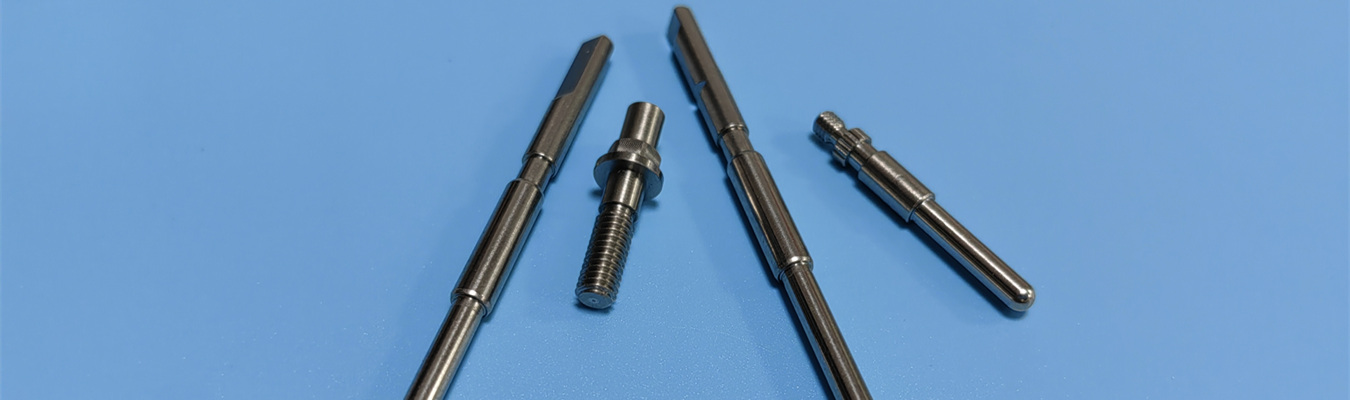

Ejes de motor de precisión: Mecanizado suizo para rotación de alta velocidad y equilibrado dinámico

Los ejes de motor son una parte crucial de todo motor eléctrico, servo, motor paso a paso y bomba industrial utilizados en muchas aplicaciones avanzadas. La rotación a alta velocidad genera grandes cantidades de vibración, incluso por un desbalance mínimo (en el rango de micras). Esto puede provocar desgaste prematuro de los rodamientos, fallos y, en última instancia, una vida útil reducida del conjunto del motor. Falcon CNC Swiss combina múltiples técnicas de fabricación (mecanizado suizo, productos de torno de roscar y balanceo dinámico interno) para fabricar ejes de motor de precisión con tolerancias ajustadas, acabados especulares y distribuciones de masa óptimas.

Introducción: Por qué la calidad del eje del motor determina la fiabilidad del sistema

Como ingeniero de diseño o fabricación, entiende que un eje de motor consiste en mucho más que una simple pieza torneada. Sirve para transmitir el par del rotor a la carga, soportar pesos rotativos y, muy a menudo, actuar como punto de referencia para los rodamientos, engranajes y codificadores del accionamiento. Cuando un eje está mal fabricado, puede provocar descentramiento, vibración, ruido y una vida útil reducida del motor. Por el contrario, un eje rectificado con precisión y bien equilibrado puede funcionar a velocidades superiores a 20.000 RPM con muy poca pérdida de energía y una vida útil prolongada de los rodamientos.

Para la fabricación de ejes de motor, los tornos automáticos tipo suizo (también conocidos como máquinas de roscar suizas) son el proceso óptimo, con diámetros inferiores a 32 mm y longitudes máximas de 300 mm. El proceso de mecanizado suizo soporta la pieza que se está mecanizando directamente adyacente a la herramienta de corte utilizando un buje guía, eliminando cualquier posibilidad de deflexión de la pieza durante el mecanizado y permitiendo una relación extremadamente concéntrica de los diámetros, roscas y estrías. En Falcon CNC Swiss, podemos proporcionar todos los aspectos de la fabricación de ejes de motor personalizados, desde prototipos hasta la producción de ejes de motor de precisión de alto volumen, ofreciendo al mismo tiempo servicios integrados de balanceo de rotación de alta velocidad.

¿Qué es un eje de motor? – Funciones principales y variaciones de diseño

El eje del motor transfiere el par del rotor a la carga que el motor impulsará (por ejemplo, un ventilador, bomba, caja de cambios o rueda). El eje del motor también soporta el conjunto del rotor y generalmente soporta o posiciona rodamientos, discos de conmutador (en motores DC) o discos de codificador. La geometría del eje influye en el nivel de rendimiento dinámico del motor, el nivel de ruido y la vida útil del motor.

Las variaciones de diseño comunes en los ejes de motor incluyen:

Como fabricante integral de ejes de motor, Falcon CNC Swiss produce todas las geometrías anteriores utilizando torneado suizo, fresado y rectificado cilíndrico, todo en una sola configuración o con operaciones secundarias mínimas.

Balanceo de rotación de alta velocidad – Por qué es importante para los ejes de motor

El balanceo de rotación de alta velocidad se realiza para corregir fuerzas desbalanceadas redistribuyendo la masa a lo largo del eje de rotación del eje. Un eje giratorio idealmente mecanizado puede tener fuerzas desbalanceadas debido a la variación de densidad entre las piezas, variaciones en cómo se fabricaron las piezas (por ejemplo, laminación, mecanizado de estrías) y cualquier orificio a través de la sección transversal del eje giratorio. A velocidades de rotación cada vez más rápidas (es decir, tiempo para completar una revolución del eje giratorio), un desbalance en el eje inducirá fuerzas desbalanceadas que aumentan cuadráticamente debido al aumento de la velocidad del desbalance desde su posición original. Por ejemplo, si la velocidad de rotación de un eje giratorio es de 20.000 RPM, un desbalance de fuerza a una distancia radial de 10 mm del centro de rotación del eje creará una fuerza reactiva resultante de aproximadamente 44 N (10 lbf), lo que produce una cantidad significativa de vibración, fallo de rodamientos y ruido audible en el sistema.

Los grados de balanceo están definidos por la norma ISO 1940-1 (que sustituye a la ISO 1940). Los grados comunes para ejes de motor:

Como parte de nuestros servicios de balanceo de ejes de motor en Falcon CNC Swiss, realizamos pruebas de balanceo en máquinas balanceadoras de precisión (tipo de rodamientos duros) después del mecanizado y rectificado para ayudar a garantizar que, después de las pruebas de balanceo, los ejes logren G 2.5 o superior para aplicaciones de alta velocidad. La corrección del eje del motor balanceado se realiza taladrando o fresando para eliminar material del eje o añadiendo contrapesos.

Consulta de ingeniería para su proyecto de eje de motor

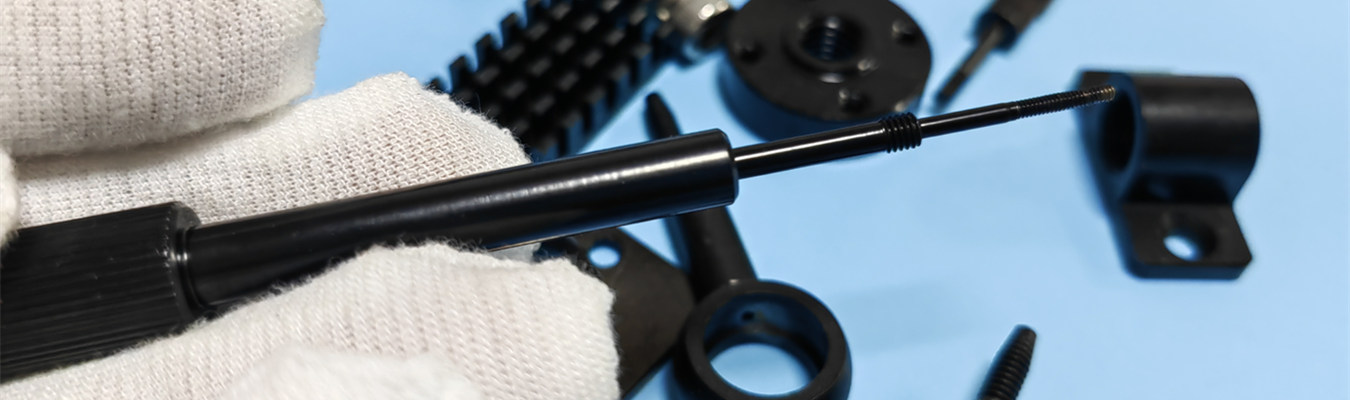

¿Necesita un proveedor confiable de ejes de motor OEM para un nuevo diseño de servomotor o bomba industrial? Comparta su dibujo 2D o modelo 3D. Nuestros ingenieros recomendarán el material, el grado de balanceo y el proceso de fabricación óptimos en un plazo de 24 horas. Obtenga su revisión gratuita de DFM →

Materiales para ejes de motor – Resistencia, dureza y resistencia a la corrosión

La elección del material del eje impacta directamente la capacidad de par, la resistencia al desgaste, la durabilidad ambiental y el costo. A continuación se presentan los materiales más comunes que mecanizamos en Falcon CNC Swiss, junto con sus aplicaciones típicas.

Ejes de motor de acero inoxidable – Resistencia a la corrosión y facilidad de limpieza

Los ejes de motor de acero inoxidable estándar están hechos de acero inoxidable (303, 304, 316, 17-4 PH) y se utilizan en: procesamiento de alimentos, dispositivos médicos, aplicaciones marinas y químicas. El grado 303 de acero inoxidable es excelente para mecanizar, mientras que el grado 316 tiene una resistencia superior a la corrosión por agua salada y ácidos en comparación con otros grados de acero inoxidable. El material de acero inoxidable 17-4 PH (endurecimiento por precipitación) logra una alta resistencia a la tracción (hasta 1100 MPa) después del tratamiento térmico; por lo tanto, son excelentes para aplicaciones de alto par. Las máquinas Falcon CNC Swiss utilizan tornos suizos para mecanizar el acero inoxidable junto con herramientas especializadas para evitar el endurecimiento por deformación, logrando acabados superficiales de hasta Ra 0.2 μm.

Fabricación de ejes de acero al carbono – Propósito general rentable

La fabricación de ejes de acero al carbono generalmente utiliza grados 1045, 1144 o 12L14. Para motores industriales, bombas y transportadores, los ejes de acero al carbono suelen fabricarse con grados 1045 (carbono medio), 1144 (alta resistencia) o 12L14 (sin plomo). El acero al carbono es muy fácil de mecanizar y tiene una gran resistencia general a un precio muy económico. Dicho esto, los ejes de acero al carbono deben protegerse de condiciones húmedas o corrosivas con algún tipo de tratamiento superficial (pintura, galvanizado o aceite) para evitar la corrosión. Para aplicaciones que requieren mayor resistencia, utilizamos aceros aleados 4140 o 4340 que pueden endurecerse mediante métodos térmicos o de inducción.

Ejes de motor de acero aleado – Alta resistencia y resistencia a la fatiga

Los ejes de motor de acero aleado, las transmisiones automotrices y los equipos todoterreno utilizan ejes de motor de acero aleado (4140, 4340, 8620, 9310) por su resistencia a la tracción superior (800 - 1200 MPa) y alta resistencia a la fatiga. Los grados cementados (8620) tienen una superficie exterior dura de 58-62 HRC pero consisten en un material de núcleo fuerte resistente a los impactos.

Ejes de motor endurecidos – Resistencia al desgaste para superficies de rodamientos y sellos

Las superficies de los ejes de motor endurecidos que entran en contacto con los anillos interiores de los rodamientos, los sellos de labio o los acoplamientos estriados requieren ejes de motor endurecidos. En nuestras instalaciones, puede especificar endurecimiento completo (dureza total) o endurecimiento por inducción (endurecimiento solo de las superficies de los muñones y los extremos estriados). Dependiendo de su aplicación, esperaríamos producir ejes con una dureza promedio de 50-55 HRC para uso en aplicaciones que requieren una vida útil prolongada al desgaste, y para aplicaciones de ciclos muy altos (58 a 62 HRC). Después del endurecimiento, los ejes se rectifican con precisión para proporcionar una tolerancia de diámetro final de ±0.005 mm o más ajustada. Explore nuestras capacidades de pasadores y ejes →

Ejes de motor cromados – Baja fricción y protección contra la corrosión

Los ejes de motor cromados con un acabado cromado (cromado duro con un espesor de capa de 10-25 micras) proporcionan baja fricción, alta resistencia al desgaste y mejoran la protección contra la corrosión con una dureza equivalente en el rango de 65-70 Rockwell escala C. El proceso de cromado se ha aplicado a ejes de motor hidráulico, vástagos de pistón y componentes de ejes de movimiento lineal. Para garantizar un recubrimiento consistente sin acumulación en los bordes ni fragilización por hidrógeno, trabajaremos en estrecha colaboración con nuestros socios de galvanizado certificados.

Materiales para ejes de alto par y ejes de motor resistentes a la corrosión

En términos de fabricación de aplicaciones de alto par (sistemas de transporte minero, generadores de turbinas eólicas), fabricamos ejes de material 17-4 PH, Inconel 718 o Nitronic 60 para cualquier aplicación de par extremo. Para ejes de motor resistentes a la corrosión utilizados en entornos químicos agresivos y/o de agua salada, recomendamos 316L, dúplex 2205 o
