Cuando falla un husillo de alta velocidad, el culpable suele ser invisible: una brecha a escala micrométrica en un buje torneado de precisión. Para los ingenieros que adquieren piezas de torneado CNC suizo, mantener un mecanizado suizo de tolerancia ajustada en el diámetro exterior (OD) y el diámetro interior (ID) no es negociable. Sin un control de ±0.0001”, la concentricidad falla, el desgaste se acelera y todo su conjunto corre el riesgo de sufrir un tiempo de inactividad catastrófico. En Falcon CNC Swiss, fabricamos bujes torneados suizos de alta precisión para aplicaciones médicas, automotrices y robóticas donde los micrones importan. Esta guía explica cómo especificar, mecanizar y verificar bujes de precisión personalizados que funcionen bajo cargas extremas.
Antes de profundizar en las tolerancias, aclaremos los conceptos básicos. Un buje es un componente mecánico cilíndrico que proporciona una interfaz de baja fricción y resistente al desgaste entre dos piezas móviles, generalmente un eje y una carcasa. A diferencia de los rodamientos de elementos rodantes, los bujes (también llamados casquillos) utilizan contacto deslizante.
Reducir la fricción y la vibración
Proteger los ejes del contacto directo metal con metal
Distribuir las cargas uniformemente sobre una gran superficie
Compensar desalineaciones menores
Se refiere a un componente mecanizado donde el OD y el ID se controlan con precisión para crear un ajuste de interferencia o deslizamiento. Para bujes de alta tolerancia, incluso una desviación de 0.005 mm puede destruir la película lubricante y causar agarrotamiento.
Recurso interno: Explore nuestras capacidades de mecanizado de torneado CNC para la producción de bujes en grandes volúmenes.

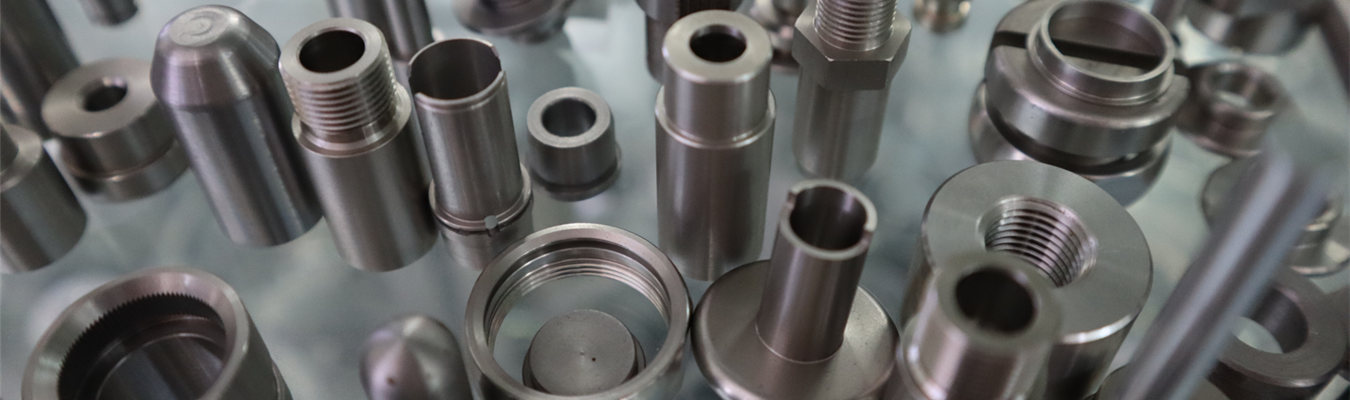

En los bujes torneados CNC, la relación entre el diámetro exterior y el diámetro interior determina la clase de ajuste, la capacidad de carga y el comportamiento térmico. Utilizar un fabricante de bujes para torno suizo como Falcon garantiza:
| Parámetro | Tolerancia típica (pulgadas) | Impacto en el rendimiento |
| OD (diámetro exterior) | ±0.0001 pulgadas | Ajuste de interferencia con la carcasa, evita la rotación |
| ID (diámetro interior) | ±0.0002 pulgadas | Holgura del eje, retención de la película de aceite |
| Concentricidad (TIR) | 0.0002 pulgadas | Reduce la vibración, prolonga la vida del husillo |
| Acabado superficial (Ra) | 8–16 μin | Optimiza la distribución del lubricante |
Para el mecanizado de bujes largos y esbeltos, mantener una rectitud dentro de 0.0005 pulgadas por pulgada es crítico. Nuestros tornos de tipo suizo con bujes guía eliminan la deflexión, incluso para relaciones L/D superiores a 10:1.
Los cojinetes de precisión son componentes fabricados con tolerancias más estrictas (a menudo ABEC 5 o superior) y controles geométricos más rigurosos. Mientras que un buje estándar puede tener una tolerancia de ±0.001 pulgadas, los bujes de precisión con diámetro interior rectificado para robótica o dispositivos médicos requieren:
Desviación total indicada (TIR) de ≤0.0002 pulgadas
Redondez dentro de 0.0001 pulgadas
Trazabilidad certificada del material
Falcon CNC Swiss produce bujes mecanizados suizos que funcionan como cojinetes de precisión en aplicaciones como herramientas quirúrgicas y carcasas de sensores.
Los ingenieros deben hacer coincidir el tipo de buje con las condiciones de operación. A continuación, se presenta una clasificación basada en métodos de fabricación de bujes CNC:
| Tipo de buje | Materiales típicos | Clase de tolerancia | Aplicaciones comunes |
| Cilíndrico simple | Latón, bronce, PEEK | ±0.0005 pulgadas | Bujes guía industriales generales |
| Con brida | Aluminio, acero inoxidable | ±0.0002 pulgadas | Soporte de carga axial, bujes de brazo robótico |
| Con hombro | Acero, titanio | ±0.0001 pulgadas | Localización de precisión, bujes de carcasa de sensor |
| Autolubricante | Bronce + grafito, compuestos de PTFE | ±0.0003 pulgadas | Bujes de desgaste para equipos, zonas sin mantenimiento |
| Pared delgada | Acero inoxidable endurecido, PEEK | ±0.00015 pulgadas | Bujes de precisión de grado médico, espacios reducidos |
Para bujes de diámetro personalizado, mecanizamos cualquier tamaño desde 0.5 mm hasta 80 mm de OD utilizando herramientas vivas y sincronización de subhusillo.
¿Necesita una solución personalizada? Solicite una cotización para servicios de mecanizado suizo con comentarios gratuitos de DFM.
Los tornos convencionales tienen dificultades con bujes pequeños y esbeltos debido a la deflexión de la pieza. El mecanizado suizo de diámetro pequeño resuelve esto utilizando un buje guía que soporta el material dentro de los 5 mm de la herramienta de corte. Los beneficios para los bujes cilíndricos torneados CNC incluyen:
Concentricidad mantenida en 0.0001 pulgadas TIR
Acabados superficiales de hasta Ra 0.8
Producción por lotes de bujes CNC con inspección CMM al 100%
Combinamos herramientas vivas, fresado y trabajo posterior para geometrías complejas (ranuras de aceite, agujeros transversales o roscas externas) en un solo apriete.
Después del torneado, algunos bujes torneados suizos de alta precisión requieren:
Rectificado sin centros – para una redondez del OD por debajo de 0.00005 pulgadas
Brunido – para crear un patrón de rayado cruzado controlado en el ID para retención de aceite
Pasivación o recubrimiento – DLC, anodizado o niquelado químico para resistencia al desgaste

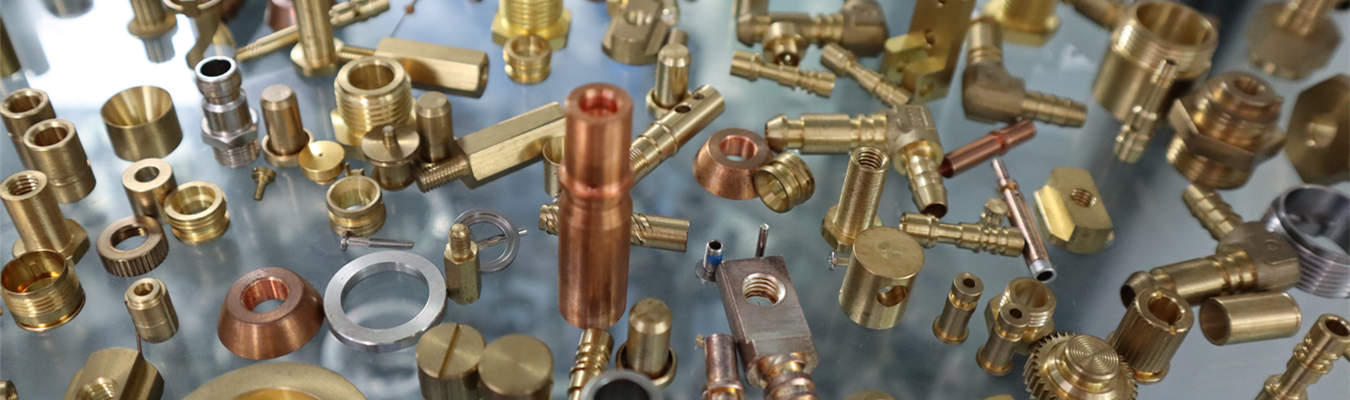

Cada lote se somete a SPC durante el proceso y verificación final con CMM. Mantenemos trazabilidad completa en bujes mecanizados de acero inoxidable, bujes de precisión de latón, bujes CNC de aluminio y bujes mecanizados suizos de plástico.
Su elección de material afecta directamente la vida útil del desgaste, la resistencia a la corrosión y la estabilidad térmica. Falcon CNC Swiss mecaniza una amplia gama:
| Familia de materiales | Aleaciones / Grados | Propiedades clave | Mejor para |
| Acero inoxidable | 303, 304, 316, 17-4 PH |
