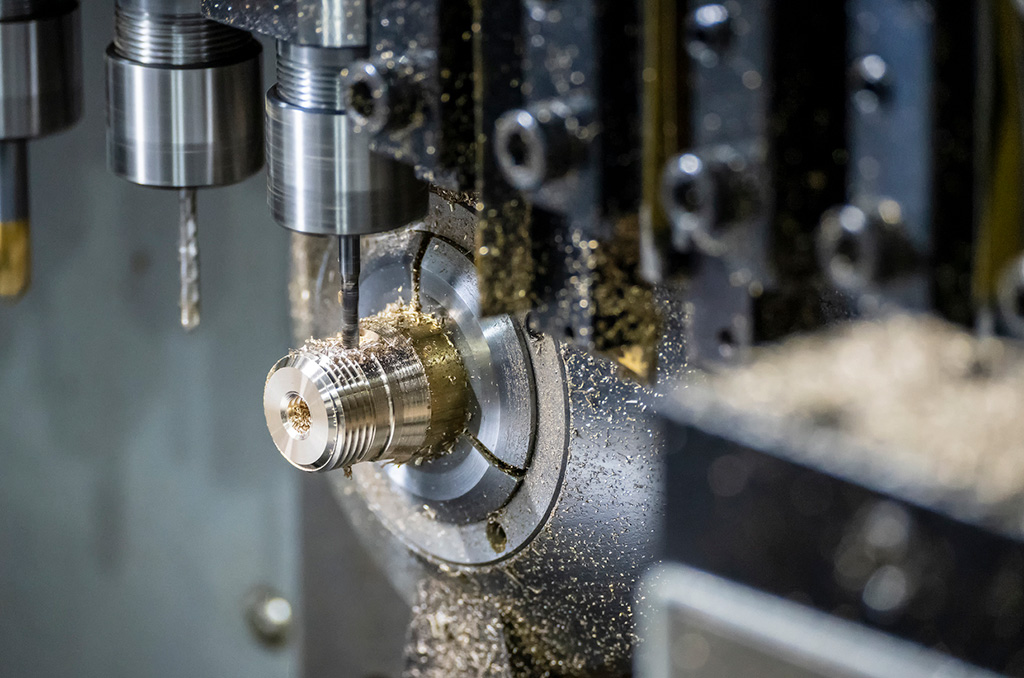

El torneado suizo, también conocido como torneado tipo suizo, es un proceso de mecanizado de precisión utilizado para fabricar piezas pequeñas y complejas con tolerancias muy ajustadas. Normalmente se realiza mediante un torno tipo suizo, que es un centro de torneado especializado diseñado para piezas de pequeño diámetro y alta precisión.
El torneado suizo se originó en el siglo XIX con el desarrollo de la máquina de tornillos suiza (también conocida como torno suizo o torno automático suizo). Fue creado en Suiza para ayudar a la producción en masa de tornillos en miniatura para la floreciente industria relojera. La precisión de la máquina de tornillos suiza y su capacidad para manejar piezas pequeñas la convirtieron en una herramienta invaluable para los relojeros, y el proceso ha evolucionado para utilizarse en una amplia gama de industrias en la actualidad.
En el mundo del mecanizado de precisión, el torneado suizo y el torneado convencional son dos métodos ampliamente utilizados para crear piezas torneadas. Si bien ambos procesos están diseñados para dar forma a los materiales en dimensiones específicas, difieren significativamente en términos de diseño de maquinaria, operaciones de mecanizado, tiempo de ciclo y eficiencia general. En este artículo, exploraremos las diferencias clave entre el torneado suizo y el torneado convencional, ayudándole a comprender cuándo y por qué cada método es adecuado para diferentes aplicaciones.
1. Cabezal: Fijo vs. Móvil
Una de las diferencias más fundamentales entre el torneado suizo y el torneado convencional radica en el diseño del cabezal.
tornos convencionales: En el torneado convencional, el cabezal es fijo y la pieza de trabajo generalmente se sujeta en su lugar mediante un pinza o un mandril. Un contrapunto puede usarse para soportar el extremo opuesto de la pieza de trabajo, especialmente para piezas más largas. La herramienta de corte se mueve hacia la pieza de trabajo, eliminando material a medida que la pieza gira.

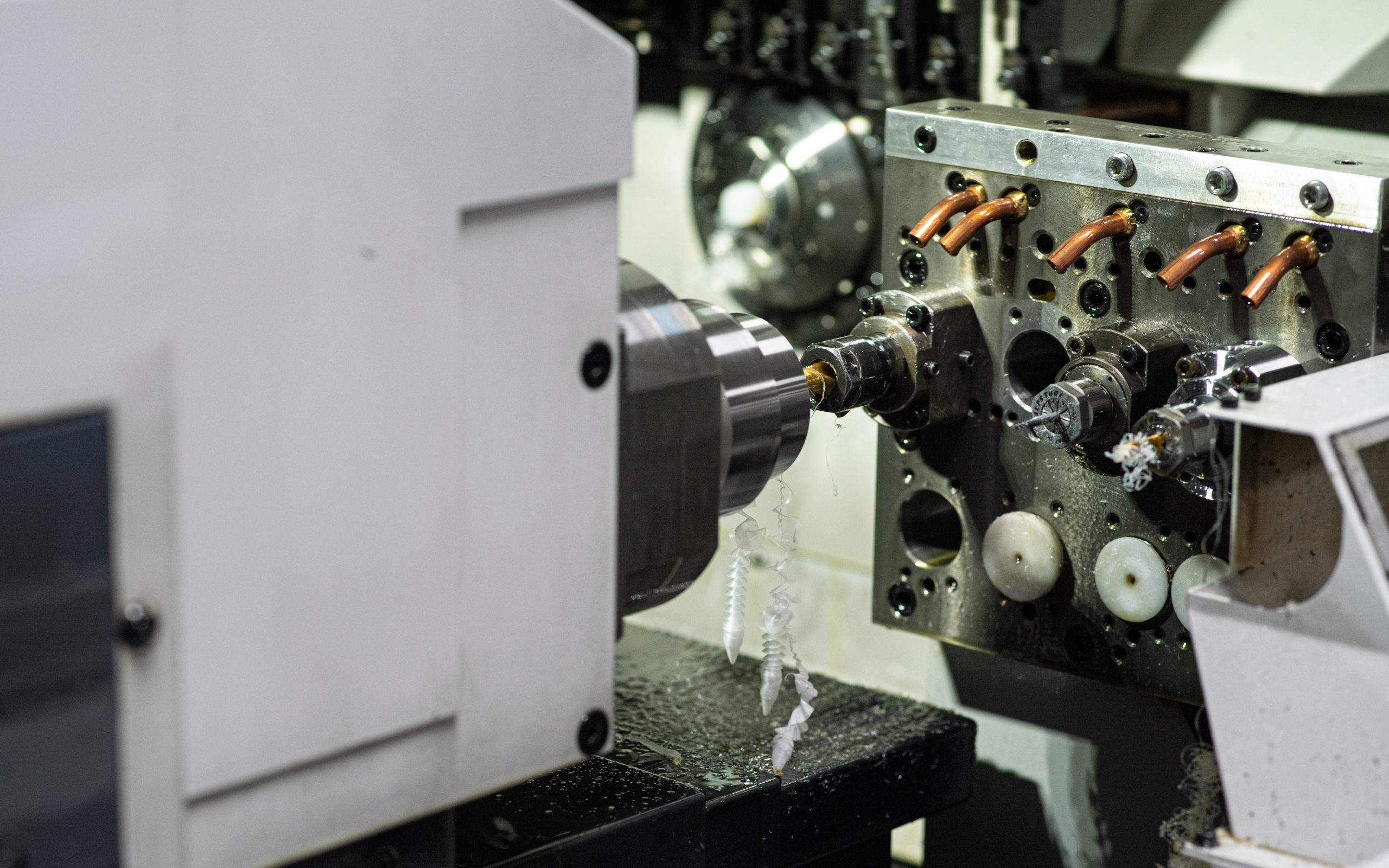

tornos tipo suizo: A diferencia de los tornos convencionales, los tornos tipo suizo cuentan con un cabezal móvil. La pieza de trabajo se sostiene en una pinza y avanza a través del buje guía a lo largo del eje Z mientras se mecaniza. Esto permite una mayor flexibilidad en el mecanizado de piezas pequeñas con una relación longitud-diámetro más alta y minimiza la deflexión durante el proceso de torneado.
2. Proceso de Mecanizado: Segmentación vs. Operación Única
Los procesos de mecanizado en los tornos suizos y convencionales difieren enormemente en cómo manejan la pieza de trabajo durante las operaciones.
tornos convencionales: En el torneado tradicional, la pieza de trabajo generalmente se mecaniza de una sola vez. La herramienta de corte se mueve a diferentes posiciones para realizar operaciones individuales, cambiando las herramientas según sea necesario. Este proceso típicamente maneja una operación a la vez y es más lento en comparación con el mecanizado tipo suizo, ya que toda la pieza de trabajo está expuesta a la herramienta durante cada operación.
tornos tipo suizo: El torneado suizo es mucho más eficiente debido a su proceso de mecanizado segmentado. A medida que la pieza de trabajo avanza a través del buje guía, la herramienta de corte puede enfocarse en partes específicas de la pieza en cada etapa, aumentando la consistencia y la precisión. Este enfoque segmentado permite que los tornos suizos produzcan geometrías intrincadas de manera más eficiente y con menos intervención manual, lo que en última instancia conduce a un mayor rendimiento.
3. Buje Guía: Estabilidad vs. Deflexión
El buje guía es una característica clave que distingue a los tornos suizos de los tornos convencionales, especialmente para piezas largas y delgadas.
tornos convencionales: En el torneado convencional, la pieza de trabajo se fija en su lugar y generalmente se soporta mediante una pinza. Para piezas de trabajo más largas con altas relaciones longitud-diámetro, esta configuración puede provocar deflexión a medida que el voladizo de la pinza hace que la pieza se tambalee, comprometiendo la precisión.
tornos tipo suizo: Los tornos suizos utilizan un buje guía para soportar la pieza de trabajo, que se alimenta a la máquina a través del buje. Esto permite mecanizar más cerca del punto de soporte, reduciendo la deflexión de la pieza y aumentando la estabilidad. Debido a este soporte adicional, los tornos suizos pueden realizar cortes más profundos en una sola pasada, en lugar de hacer múltiples pasadas superficiales como los tornos convencionales.
4. Tiempo de Ciclo: Eficiencia y Complejidad
El tiempo de ciclo es un factor importante al comparar la productividad de las máquinas de torneado suizo y convencional.
tornos convencionales: Los tornos tradicionales generalmente requieren una operación a la vez, cambiando las herramientas para cada paso, lo que aumenta el tiempo total del ciclo. Dependiendo de la complejidad de la pieza, pueden ser necesarias operaciones adicionales y cambios de herramientas.
tornos tipo suizo: Las máquinas suizas están diseñadas para una alta eficiencia, capaces de realizar múltiples operaciones de mecanizado en un solo ciclo. Con la capacidad de usar de 7 a 13 ejes (en comparación con 2 a 5 ejes en los tornos convencionales), los tornos suizos pueden reducir significativamente los tiempos de ciclo, particularmente para geometrías complejas. La alimentación automática de la barra de material reduce aún más el tiempo de inactividad, lo que hace que los tornos suizos sean ideales para la producción en masa.
5. Refrigerante: Diferencias de Lubricación
La elección del refrigerante también varía entre el torneado suizo y el torneado convencional.
tornos convencionales: Típicamente, se utilizan refrigerantes a base de agua para ayudar a disipar el calor y reducir la fricción durante el mecanizado.
tornos tipo suizo: El torneado suizo utiliza refrigerantes a base de aceite, que, aunque tienen una capacidad calorífica menor que el agua, ofrecen una lubricidad superior. Esto reduce la fricción, minimiza la generación de calor y ayuda a prevenir el desgaste de la herramienta. Los refrigerantes a base de aceite también proporcionan protección adicional contra la oxidación, extendiendo la vida útil tanto de las herramientas como de la máquina.
6. Post-Procesado: Requisitos de Acabado
Otra diferencia clave es la necesidad de post-procesado después del mecanizado.
tornos convencionales: Las piezas producidas en tornos convencionales pueden requerir procesos de acabado secundarios adicionales, como pulido, rectificado o desbarbado, especialmente si la pieza tiene tolerancias ajustadas o características complejas.
tornos tipo suizo: Los tornos suizos son capaces de producir piezas con una precisión excepcional y acabados finos, reduciendo o incluso eliminando la necesidad de operaciones de acabado secundarias. Esto es particularmente valioso en industrias como la aeroespacial y la fabricación de dispositivos médicos, donde la calidad y la precisión de las piezas son críticas.
7. Costo: Inversión Inicial vs. Ahorros a Largo Plazo
El costo del equipo es una consideración significativa al elegir entre el torneado suizo y el torneado convencional.
tornos convencionales: Los tornos tradicionales son generalmente menos costosos inicialmente, ya que son más simples en diseño y requieren menos características complejas.
tornos tipo suizo: Los tornos suizos, debido a sus características avanzadas, suelen ser más costosos inicialmente. Sin embargo, cuando se utilizan para la producción de alto volumen de piezas complejas, pueden resultar más económicos a largo plazo. La capacidad de realizar múltiples operaciones en un solo ciclo y reducir el tiempo de mecanizado a menudo compensa la mayor inversión inicial.
Movimiento de la Pieza de Trabajo: A diferencia de los tornos tradicionales donde la pieza de trabajo es estacionaria y la herramienta de corte se mueve, en el torneado suizo, la pieza de trabajo se alimenta hacia la herramienta de corte, que permanece estacionaria. La pieza se mueve a lo largo del eje Z, lo que permite cortes extremadamente precisos, particularmente en piezas con diámetros pequeños y longitudes largas.
Alta Precisión: Las máquinas de torneado suizo son capaces de lograr tolerancias muy ajustadas, a menudo en el rango de micrómetros, lo que es ideal para industrias como la aeroespacial, dispositivos médicos, electrónica y automotriz, donde la precisión es crítica.
Geometrías Complejas: El torneado suizo es ideal para piezas con características complejas, como roscas finas, ranuras y agujeros transversales, y es especialmente efectivo para producir piezas con una alta relación longitud-diámetro.
Alta Precisión y Exactitud: El torneado suizo supera la precisión de los tornos tradicionales de cabezal fijo, especialmente para piezas pequeñas e intrincadas.
Piezas Pequeñas y Altas Relaciones Longitud-Diámetro: Este método es particularmente adecuado para tornear piezas con formas largas y delgadas, ya que puede manejar altas relaciones longitud-diámetro.
Eficiencia: El torneado suizo permite la producción de alto volumen de piezas de precisión con un desperdicio mínimo de material y menos cambios de herramienta.
El torneado suizo se utiliza ampliamente en industrias que requieren piezas pequeñas, altamente precisas y complejas. Su capacidad para producir componentes con tolerancias ajustadas y características intrincadas lo hace ideal para aplicaciones donde la precisión es crítica. Estas son algunas de las aplicaciones clave del torneado suizo:
1. Dispositivos Médicos
El torneado suizo se utiliza ampliamente en la producción de componentes médicos debido a su capacidad para fabricar piezas pequeñas, complejas y de alta precisión requeridas para instrumentos e implantes médicos. Las aplicaciones comunes incluyen:
Instrumentos quirúrgicos (ej., bisturís, fórceps)
Implantes (ej., reemplazos articulares, implantes dentales)
Agujas y catéteres (ej., agujas hipodérmicas, componentes de catéteres intravenosos)
Dispositivos ortopédicos (ej., tornillos, placas)
Conectores y carcasas médicas para dispositivos electrónicos
2. Aeroespacial
La industria aeroespacial requiere piezas con tolerancias extremadamente ajustadas y alta fiabilidad. El torneado suizo se utiliza para producir componentes pequeños y complejos como:
Elementos de fijación (ej., pernos, tornillos y remaches)
Componentes de motores de aeronaves (ej., álabes de turbina, inyectores de combustible)
Componentes del tren de aterrizaje
Piezas de válvulas de precisión (ej., reguladores de presión, válvulas de retención)
3. Electrónica
El torneado suizo es esencial para producir componentes electrónicos pequeños e intrincados utilizados en una amplia variedad de dispositivos. Las aplicaciones incluyen:
Conectores (ej., pines, zócalos y terminales)
Sensores (ej., sensores de presión, sensores de temperatura)
Interruptores y componentes micromecánicos
Componentes de alta precisión para dispositivos móviles, computadoras y equipos de telecomunicaciones
4. Automotriz
En la industria automotriz, el torneado suizo se utiliza para fabricar componentes de precisión que son críticos para el rendimiento del vehículo. Las aplicaciones comunes incluyen:
Inyectores de combustible
Válvulas (ej., válvulas de alivio de presión, válvulas de control)
Conectores eléctricos
Component
