En el competitivo mundo de la fabricación de precisión, pocos materiales se presentan como una tentación y un desafío tan grande como el titanio. Para los ingenieros que diseñan la próxima generación de piezas aeroespaciales, implantes médicos que salvan vidas o componentes de carreras de altísima velocidad, la relación resistencia-peso, la resistencia a la corrosión y la biocompatibilidad del titanio son insuperables. Pero convertir una barra de titanio en bruto en un componente resistente, de formas curvas y con precisión micrométrica, requiere una combinación especial de máquina, herramienta y experiencia. Aquí es donde la precisión del mecanizado suizo de titanio se convierte no solo en una opción, sino en una necesidad.
Nosotros, en Falcon CNC Swiss, servimos a la comunidad de ingeniería desarrollando ese conocimiento. Como taller líder en mecanizado suizo de titanio, sabemos que el éxito se basa en comprender los fundamentos de cómo la herramienta de corte interactúa con el titanio. Escrita desde el banco de trabajo del ingeniero, esta guía aborda los elementos del mecanizado de tornillos suizos de titanio pensando en usted.
Existe un viejo dicho en tecnología: antes de preocuparse por el "cómo", hay que entender el "por qué". El titanio no se selecciona por su facilidad de corte; se corta porque la aplicación lo exige.
Relación resistencia-peso: El titanio, según el grado, ofrece características de resistencia comparables a muchos aceros, con casi la mitad del peso, lo que lo hace ideal para soportes de aeronaves, sujetadores y cualquier lugar donde el peso de un componente rotatorio o de carga sea importante.
Resistencia a la corrosión y biocompatibilidad: Los grados de mecanizado comunes, como el Ti-6Al-4V (Grado 5), son inertes dentro del cuerpo humano y resisten la corrosión de los fluidos corporales y la esterilización, lo que los hace ideales para herramientas quirúrgicas, implantes y productos dentales.
Resistencia al calor: El titanio conserva sus propiedades mecánicas a temperaturas donde las aleaciones de aluminio se debilitan, lo que lo convierte en un candidato adecuado para componentes aeroespaciales cercanos a los motores.
No magnético y baja conductividad térmica: deseable para calibrar dispositivos electrónicos o científicos pequeños.
Sin embargo, el desafío radica en las mismas características que hacen del titanio un material excelente. La baja conductividad térmica del titanio significa que, con una velocidad de avance y una profundidad de corte insuficientemente agresivas, el calor tiende a permanecer en el filo de corte sin transferirse completamente a la viruta, lo que provoca un desgaste rápido. Su mayor resistencia implica que se requiere una fuerza considerable para cortar el metal, y esto, junto con la tendencia natural al endurecimiento por deformación, puede provocar un acabado superficial deficiente y fallas en la herramienta si no se tiene en cuenta adecuadamente.

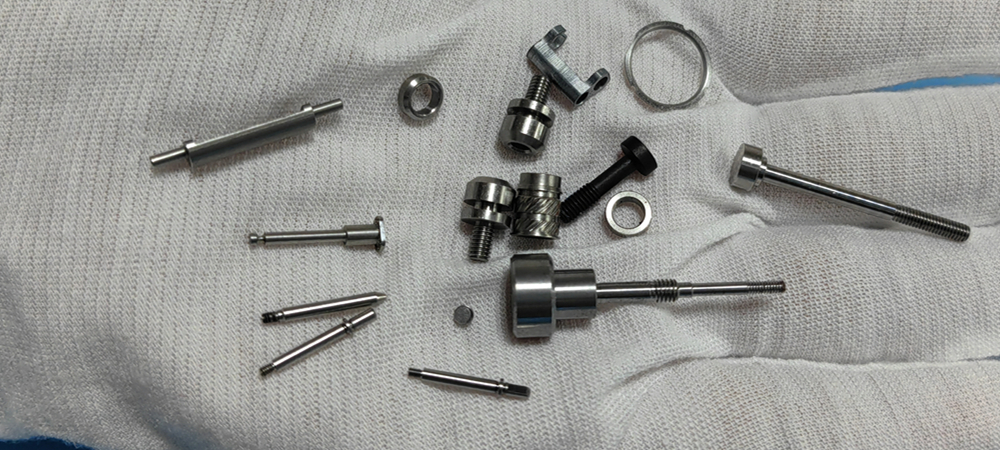

Cuando se trata de mecanizado suizo de piezas pequeñas de titanio, nada ofrece los resultados como un torno tipo suizo. Esta raza particular de torno CNC evita hábilmente los principales problemas de mecanizado que presenta el titanio:

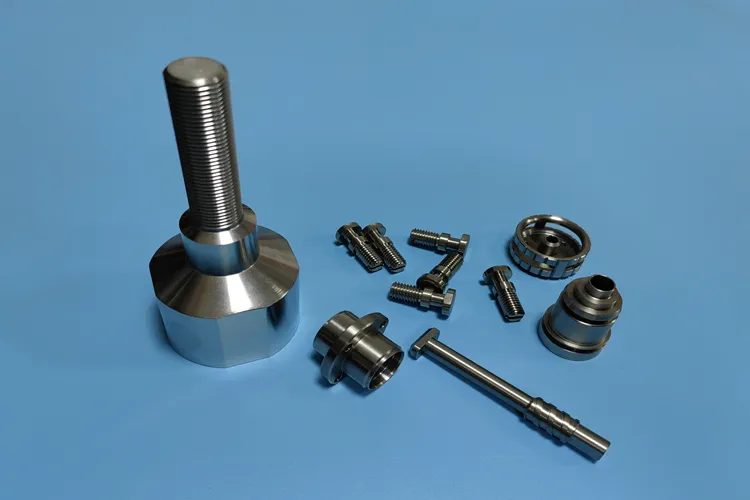

Soporte como ningún otro: El casquillo guía del torno soporta la pieza de trabajo a milímetros de la acción de corte. Ese soporte es muy importante al mecanizar piezas largas y delgadas, características del mecanizado de tornillos suizos de titanio, como pasadores, ejes y sujetadores. Para evitar vibraciones y tolerancias deficientes en esta aleación notoriamente difícil de mecanizar, se necesita rigidez en el torno.
Calor bajo control: La proximidad del casquillo guía y la disponibilidad de refrigerante de alta presión directamente en la interfaz de corte ayudan a manejar el problema del calor en el titanio. La evacuación del calor es clave para mantener la vida útil de la herramienta y la estabilidad dimensional.
Sincronía de ejes: Los tornos suizos CNC modernos combinan herramientas vivas y husillos secundarios para el mecanizado completo de piezas de precisión de titanio con mecanizado suizo en una sola configuración. Eliminar la manipulación de una pieza de titanio costosa y parcialmente terminada mejora el rendimiento, la consistencia y la productividad.
Ahora profundizamos en la cuestión de los grados de titanio adecuados para el mecanizado suizo. No todo el titanio, por supuesto, es igual, y elegir el grado a utilizar es la primera decisión importante en cualquier proyecto.
Titanio comercialmente puro (grados 1-4): Más blando y más dúctil que las aleaciones. Más fácil de mecanizar, pero no más resistente. Se utiliza para placas resistentes a la corrosión, tubos y algunas aplicaciones médicas donde se requiere la máxima formabilidad.
Ti-6Al-4V (Grado 5): El caballo de batalla del mundo de las aleaciones de titanio, el Ti-6-4 representa casi la mitad de todo el titanio utilizado. Excelente equilibrio de resistencia, peso y resistencia a la corrosión. El mecanizado suizo del titanio grado 5 es la solicitud más común que recibimos para trabajos aeroespaciales, médicos y automotrices de alto rendimiento. La maquinabilidad es aceptable y requiere parámetros moderadamente disciplinados.
Ti-6Al-4V ELI (Grado 23): Versión de "intersticiales extra bajos" del grado 5. Mayor pureza, mayor tenacidad a la fractura y ductilidad mejorada. Es el grado para el mecanizado suizo de piezas médicas de titanio, especialmente dispositivos implantables donde la biocompatibilidad y la vida a fatiga son primordiales.
Otras aleaciones (aleaciones beta como Ti-3Al-8V-6Cr-4Mo-4Zr): Muy resistentes, más dúctiles y con mejor conformabilidad en frío, pero con una dificultad de mecanizado aún mayor. A menudo se requiere un enfoque y una disciplina completamente diferentes, con requisitos estrictos en cuanto a herramientas y trayectorias de herramienta.
El éxito en el mecanizado suizo del titanio depende de la atención a los detalles. Estos son los principios que seguimos en Falcon CNC Swiss:
Herramientas y geometría: Utilizamos herramientas de carburo de grano fino de alta calidad, sin recubrimiento o con recubrimiento AlTiN. Los bordes cortantes afilados con ángulo de ataque positivo y canales pulidos son fundamentales para aliviar las fuerzas de corte y ayudar a la evacuación de la viruta. La rigidez de la herramienta es vital.
Velocidad, avance y profundidad de corte: Las claves aquí son baja velocidad superficial, alta velocidad de avance y carga de viruta estable. Si vamos demasiado lento, rozamos y endurecemos por deformación; si vamos demasiado rápido, acumulamos calor hasta niveles destructivos. Moviéndonos hacia el estado más blando del corte por debajo de la transición de endurecimiento por deformación, mantenemos un corte relativamente rápido con un avance estable y agresivo. El calor latente generado se utiliza para desplazar el material, y obtenemos consistentemente una viruta "fácil" de dimensiones predecibles y dureza relativamente baja.
Control y evacuación de la viruta: Nuestra fiel servidora, la viruta, es nuestro principal medio para eliminar el calor. Ajustamos los parámetros para producir una viruta que se enrolle en una forma de "6" o "9" bien definida que se rompa limpiamente. La formación de viruta continua, en "nido de pájaro", es un suicidio, ya que corre el riesgo de que la viruta se enrolle alrededor de la pieza y la dañe, o provoque un tiempo de inactividad excesivo. Nuestros sistemas de refrigerante de alta presión están configurados para evitarlo, ¡eliminándola al instante!
Fijación y sujeción de la pieza: Vamos más allá del casquillo guía, utilizando herramientas y fijaciones personalizadas y endurecidas para garantizar la estabilidad de la fijación, ya que cualquier vibración se transmite a la pieza y, por lo tanto, prolonga la herramienta o compromete el acabado superficial.

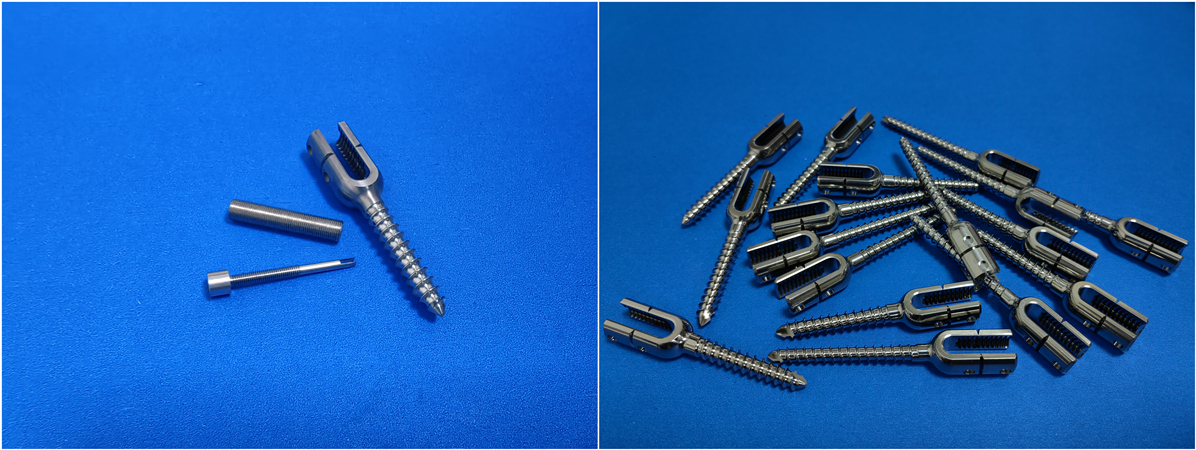

Tomemos este componente de un dispositivo de fusión espinal: un tornillo pequeño y complejo que requiere roscas exigentes y un alcance anatómico al ser enroscado. Mecanizado en Ti-6Al-4V ELI (Grado 5).
Desafío:
Superficie impecable para la biocompatibilidad, tolerancias de ±0.005 mm en ciertas características y ninguna posibilidad de defectos como microgrietas o tensiones residuales que provoquen fallos in vivo.
Certificación del material: Barra de stock, aleación de titanio 5-5-5 conforme a ASTM F136, lotes trazables.
Diseño del proceso: Programación CAM utilizando trayectorias de fresado trocoidal para bolsillos, lo que resulta en una constante interacción de la herramienta y distribución del calor (sin acabado superficial esmerilado). El trefilado de las roscas de los tornillos produce una rosca mucho más resistente y precisa.
Inspección en proceso: Las piezas se "sondan" entre operaciones para asegurarse de que las características estén dentro de las especificaciones antes de llegar al mecanizado final. No queremos que piezas tan caras salgan de especificación.
Postprocesado: Las piezas se desbarban, limpian y pasivan según los estándares médicos de limpieza.
Este nivel de mecanizado suizo de precisión del titanio controlado y experto es lo que transforma un diseño en un dispositivo confiable que mejora la vida.
Dadas las complejidades y los costos involucrados, elegir su socio para el mecanizado suizo de titanio en China o en cualquier otro lugar es una decisión estratégica. Busque:
Experiencia transparente: Deben hablar con confianza sobre estrategias de herramientas, gestión del calor y formación de viruta, no solo cotizar un precio.
Equipos especializados: Pregunte sobre la capacidad de la máquina, los sistemas de refrigerante de alta presión (mínimo 1000 psi) y la tecnología de husillo diseñada para materiales duros.
Infraestructura de calidad: El sondeo en proceso, la inspección CMM posterior al proceso y los procesos de certificación de materiales son esenciales. Las certificaciones ISO 9001, 16949 e ISO 13485 son indicadores sólidos de un enfoque sistemático.
Aportación de diseño para la fabricabilidad (DFM): Un verdadero socio revisará sus planos desde el principio, sugiriendo modificaciones menores en radios, espesores de pared o tolerancias que mejoran drásticamente la fabricabilidad y el costo sin comprometer la función.
El mecanizado suizo del titanio es la cúspide de la ingeniería de materiales y el conocimiento de las máquinas herramienta de vanguardia: el enfoque ergonómico y disciplinado, más que la fuerza bruta, es la respuesta para obtener lo mejor de este material exigente.
¿Su próximo proyecto está superando los límites con el titanio? Explore nuestros servicios de mecanizado suizo dedicados para ver cómo aplicamos esta experiencia a diario. Para componentes donde el titanio es innegociable, profundice en nuestras capacidades específicas en nuestra página de mecanizado personalizado de titanio. Ingenieremos juntos una solución que cumpla con sus objetivos de precisión, rendimiento y fiabilidad.
¿Necesita soporte de ingeniería para piezas de titanio con mecanizado suizo?
