En el mundo de las bombas, compresores, turbinas y turbocompresores, los impulsores actúan como su "corazón", ya que están diseñados para mover gas o líquido de manera eficiente. Sin embargo, la fabricación de estos impulsores puede ser extremadamente compleja. Cada impulsor es esencialmente un rompecabezas geométrico. El impulsor consiste en álabes curvos extremadamente delgados, canales de flujo profundamente rehundidos y superficies aerodinámicas complejas, todos fabricados a partir de metal macizo.
Esta guía le mostrará lo que realmente funciona en el mecanizado de impulsores. Sin rodeos, sin teoría académica: solo ingeniería práctica sobre cómo manejar adecuadamente los álabes de pared delgada, cómo determinar la mejor secuencia de corte a seguir y cómo elegir materiales que se ajusten a sus restricciones presupuestarias.

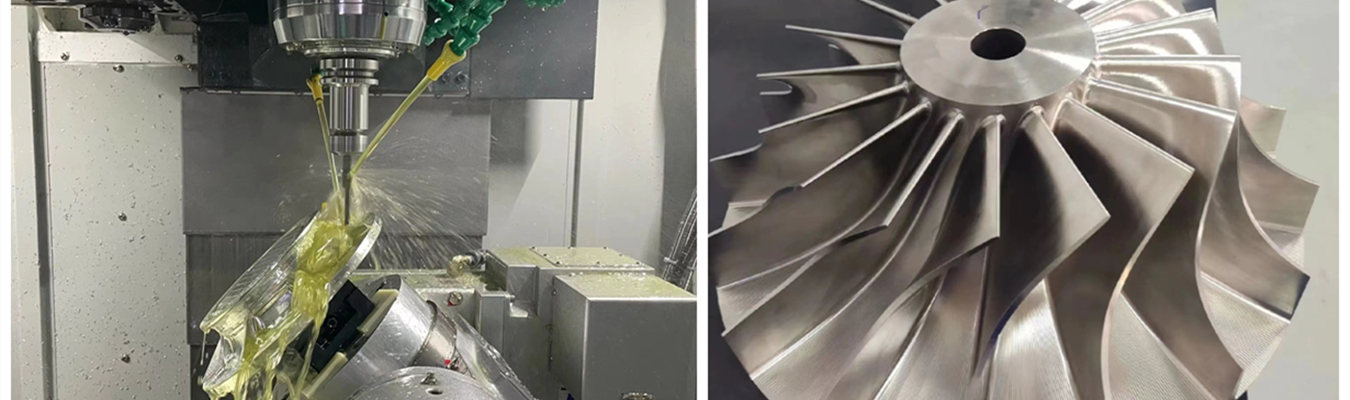

Si trabaja en el mecanizado de impulsores OEM, como maquinista en mecanizado industrial de impulsores o en impulsores prototipo mecanizados, necesitará encontrar un socio que comprenda estos desafíos. Además, le asistiremos en cada paso del proceso, desde el montaje y la estrategia de trayectoria de herramienta hasta el equilibrado dinámico y el acabado de las piezas. Si va a producir sus propios impulsores o a adquirirlos de otro proveedor de mecanizado CNC de buena reputación, necesitará saber dónde se puede reducir la producción sin comprometer la calidad y dónde no hay margen para atajos.
La fabricación de impulsores industriales implica varios tipos de procesos, como el mecanizado de impulsores centrífugos utilizados en bombas, el mecanizado de impulsores de turbina para aplicaciones aeroespaciales y el mecanizado de impulsores de bomba para sistemas de fluidos. Todos estos procesos comparten los mismos desafíos centrales.
Los álabes de pared delgada están diseñados para promover una buena dinámica de flujo de fluido y reducción de peso, típicamente con muy baja rigidez debido a su naturaleza delgada. Cuando la herramienta de corte contacta el álabe de un impulsor, el álabe delgado se flexiona alejándose de la herramienta, causando inconsistencias dimensionales, así como en el acabado superficial y la geometría general.
Los componentes de pared delgada también son muy susceptibles a vibraciones (chatter) durante el mecanizado. A medida que la herramienta corta más profundo, la cantidad de vibración aumenta debido a la rigidez constantemente cambiante de la pieza de trabajo. Con materiales como titanio o Inconel, que se usan comúnmente en el mecanizado de impulsores de turbina, este problema se agrava por la mala conductividad térmica.
Existen canales estrechos y profundos entre los álabes de un impulsor. Para mecanizar la superficie del cubo, la herramienta debe alcanzar el fondo del canal y luego subir por ambas caras del álabe. Las herramientas de alcance largo se flexionan durante el corte. Los portaherramientas estándar pueden chocar con los álabes. Además, los álabes mismos suelen estar torcidos en superficies de forma libre complejas, lo que hace que el acceso sea continuamente desafiante.
La precisión requerida por los impulsores de turbomaquinaria de alta velocidad es excepcional. La falta de mantenimiento de geometrías estrechas resultará en inconsistencias dimensionales y de acabado superficial que crean arrastre aerodinámico, disminuyendo la eficiencia y aumentando el ruido. No mantener un álabe correctamente posicionado resultará en una interrupción del flujo. Al considerar los requisitos de equilibrado dinámico, cualquier inconsistencia en el mecanizado se convertirá en vibración que no puede ser equilibrada.
Por eso, el mecanizado de impulsores con tolerancias estrechas es crítico en este tipo de aplicaciones. En Falcon CNC Swiss, somos especialistas en el mantenimiento constante de tolerancias ajustadas.
El orden en que procesa sus piezas impacta todos los aspectos de su negocio. El orden correcto asegura que el componente se mantenga estable mientras equilibra la eliminación de material del componente, la evacuación de viruta y el calor, al tiempo que proporciona la capacidad de cumplir con los requisitos de productividad.

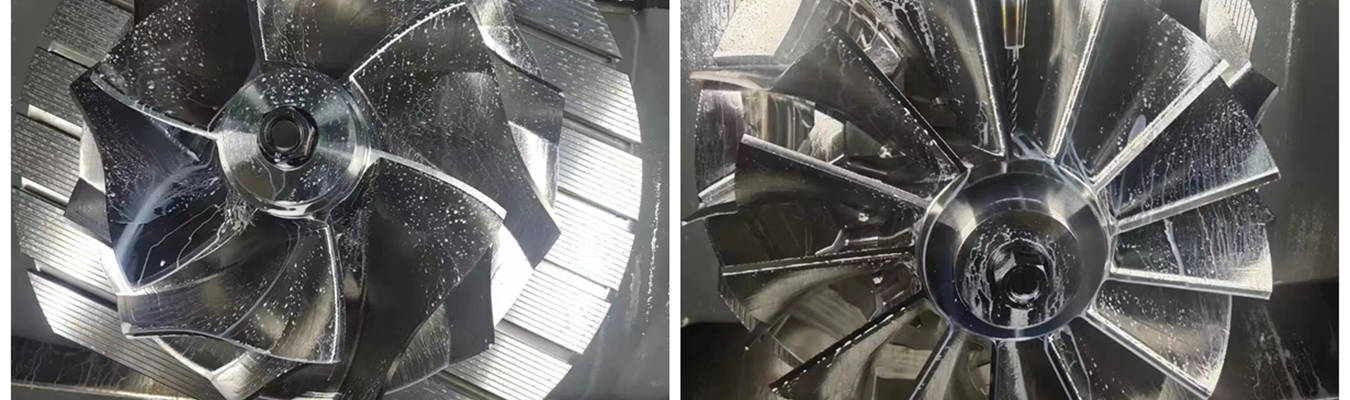

La secuencia típica de procesamiento en cinco ejes para impulsores comienza a partir de barras macizas o piezas forjadas. El mecanizado de impulsores a partir de material macizo produce piezas de mayor calidad, más flexibilidad de diseño y está reemplazando cada vez más las piezas fundidas para su uso en turbomáquinas de alto rendimiento.
Flujo de trabajo estándar:
Preparación inicial del blanco – Tornear el diámetro exterior, refrentar los extremos, perforar agujeros centrales para fijación.
Pre-mecanizado en tres ejes – Eliminar material bruto alrededor del cubo para permitir el acceso de la herramienta de cinco ejes sin corte excesivo en aire.
Desbaste en cinco ejes entre álabes – Eliminar material de cada canal de flujo. Dejar sobremedida en las superficies de los álabes para el acabado.
Semiacabado en cinco ejes – Limpiar las superficies del cubo y los álabes hasta 0.1–0.2 mm de las dimensiones finales.
Acabado de álabes – Pasada final de mecanizado usando fresado de flanco o fresado por puntos según la curvatura.
Acabado del cubo – Terminar la superficie del cubo entre cada conjunto de álabes.
Acabado de filetes – Mezclar el radio donde el álabe se une al cubo. Estos filetes son zonas de alta tensión y deben ser suaves.
Equilibrado dinámico – Medir y corregir el desbalance según ISO 1940.
Los impulsores tienen una forma simétrica, pero sujetarlos puede ser algo difícil. Sujetar desde el diámetro exterior y a través de un agujero de perno en el centro no funciona para trabajos complejos de cinco ejes debido al acceso bloqueado.
La mejor manera de sujetar un impulsor es con una fijación mecanizada diseñada a medida, atornillada a la cara de montaje del impulsor, donde la fijación luego se monta en la mesa de cinco ejes. El impulsor conserva así una orientación repetible durante todo su proceso de mecanizado.
El mecanizado CNC multieje de impulsores requiere este grado de precisión en la fijación. Una fijación de sujeción integrada permitirá que todo el proceso de mecanizado ocurra en una sola configuración con menos errores y mayor eficiencia. Además, los impulsores de turbina de alta resistencia mecanizados a partir de materiales de alta resistencia requerirán un sistema completo de máquina-fijación diseñado con suficiente rigidez para soportar las fuerzas de corte. Obtenga más información sobre la fabricación de precisión de impulsores mecanizados por CNC de Falcon CNC Swiss.
Un impulsor defectuoso puede provocar daños en los rodamientos, vibraciones, desperdicio de energía y fallos prematuros. Agregar material (masilla) a un componente mecanizado o perforar agujeros solo proporcionará una solución temporal a un problema de mecanizado, pero no son soluciones al problema.
Los impulsores de bomba se crean típicamente para cumplir con los estándares ISO 1940 G6.3, G6.0 y G5.0, pero las aplicaciones de alta velocidad pueden requerir G2.5 o G1.0. Estos estándares permiten una cantidad específica de desbalance basada en la velocidad de operación del rotor. Por ejemplo, un impulsor de bomba de 10 kg a 3000 RPM requeriría un desbalance residual de 8 g·mm para cumplir con el estándar G2.5.
Perseguir un estándar más alto del necesario puede aumentar los costos sin beneficios significativos. Al utilizar un equilibrio dinámico de precisión, la amplitud de vibración se reducirá en gran medida y se mantendrá la consistencia del equilibrio de grandes cantidades de impulsores.
Para lograr resultados de equilibrio consistentes:
Verificar que cada álabe tenga una distribución de peso idéntica
Asegurar que todas las superficies de los álabes sean simétricas antes de que la pieza salga de la máquina
Usar equilibrio dinámico de dos planos en lugar de un solo plano, a menos que la geometría justifique lo contrario
La etapa de acabado separa los buenos impulsores de los excelentes. El acabado superficial afecta directamente la aerodinámica, el ruido y la vida a fatiga. Esto es especialmente cierto en el mecanizado de impulsores recubiertos: los recubrimientos se adhieren mejor a superficies lisas, prolongando la vida del componente.
Mejores prácticas probadas de acabado:
Usar módulos de programación de impulsores dedicados que comprendan la geometría álabe-cubo
Elegir entre fresado de flanco y fresado por puntos según la curvatura del álabe
Controlar las distancias de paso: demasiado grande deja crestas; demasiado pequeño extiende el tiempo de ciclo
Aplicar suavizado del eje de la herramienta para evitar cambios de dirección que dejen marcas de testimonio
Las decisiones de diseño tomadas temprano en CAD impactan profundamente el costo de fabricación. Aquí se explica cómo.
Qué Aumenta el Costo
| Característica de Diseño | Por Qué Aumenta el Costo |
| Gran número de álabes muy delgados | Más trayectorias de herramienta, herramientas más pequeñas, avances más lentos |
| Canales de flujo profundos con radio estrecho | Requiere herramientas de largo alcance que se desvían; más pasadas de acabado |
| Espaciado de álabes no simétrico | Complica la automatización de trayectorias; más programación manual |
| Superficies de álabes muy torsionadas | Movimiento complejo de cinco ejes; velocidades de mecanizado más lentas |
| Tolerancias innecesariamente estrechas en superficies no críticas | Aumenta el tiempo de inspección; amplía las horas de producción sin beneficio funcional |
Relajar tolerancias donde sea posible – Solo las interfaces críticas necesitan precisión micrométrica.
Añadir chaflanes o radios a las esquinas afiladas – Ayuda al acceso de la herramienta y reduce la concentración de tensiones.
Considerar operaciones posteriores al mecanizado – El chorreado con perlas mejora el acabado sin costosas trayectorias de espejo.
Prototipar primero, luego escalar – El mecanizado de impulsores prototipo permite validar el diseño antes de comprometerse con la producción de alto volumen.
Usar la estrategia de desbaste adecuada – El fresado de inmersión de eje fijo a menudo muestra ventajas de eficiencia para el desbaste de impulsores centrífugos.
Para proyectos de mecanizado de impulsores OEM, estos ahorros se acumulan rápidamente. Falcon CNC Swiss ofrece análisis DFM gratuito para ayudarle a optimizar su diseño antes de que comience la producción. Explore los
