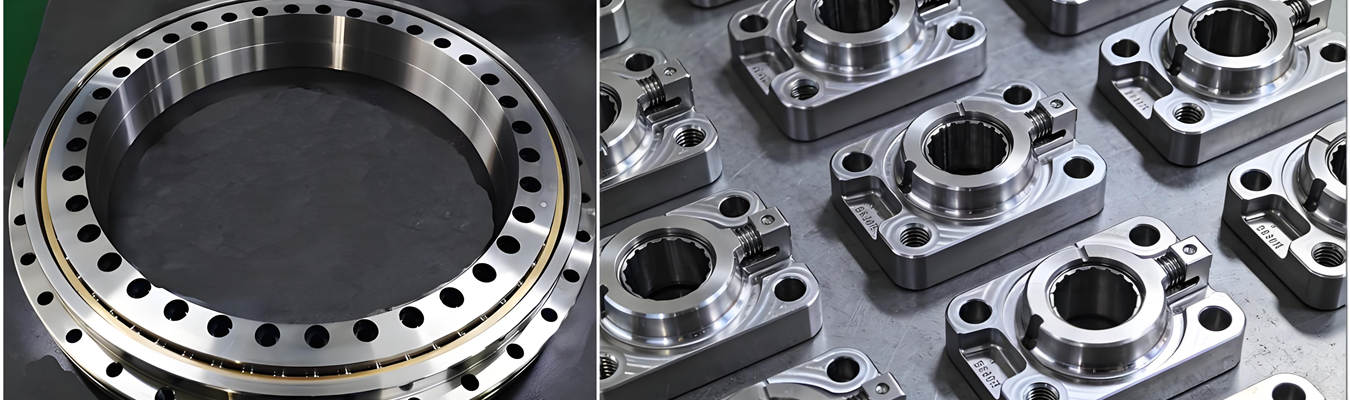

Los componentes robóticos hechos a medida son lo que hacen que la robótica moderna tenga éxito en cualquier tarea que realice. Esto incluye desde robots quirúrgicos capaces de hacer un nudo en el tallo de una cereza, hasta humanoides de tamaño completo con una articulación de cadera que transfiere el par en cada paso.
Cuando diseñas un robot de servicio o humanoide completamente nuevo (o un dron especializado, un brazo de automatización industrial o incluso piezas personalizadas para robots de servicio), cada gramo y cada micrón de material afecta el resultado de tu proyecto. Una simple desalineación de un par de micras en la junta de una pieza ensamblada podría provocar un movimiento no deseado y torpe, desgaste prematuro de las piezas o una falla general del sistema.
Esta guía te ofrece una visión general de cómo crear piezas robóticas personalizadas de alto rendimiento de principio a fin, incluyendo los pasos para crear o adquirir piezas robóticas hechas a medida, principios para el diseño de juntas, consideraciones sobre materiales, técnicas avanzadas de fabricación y, finalmente, controles de calidad. Al final de este libro, tendrás suficiente información para preparar y formular las preguntas adecuadas cuando compres piezas robóticas personalizadas (o te asocies con un experto para su fabricación).
Si el robot es un cuerpo, entonces sus articulaciones son los puntos móviles que determinan la agilidad, la precisión y la vida útil. Un diseño deficiente de las juntas es la razón más importante por la que robots prometedores fallan en su implementación en campo.
Al diseñar articulaciones robóticas humanoides o industriales, concéntrate en tres áreas interconectadas:
1. Requisito de concentricidad y ajuste:
El orificio interno del componente de soporte de carga de una junta debe diseñarse con concentricidad perfecta, de modo que la carcasa externa sea perfectamente concéntrica con ella, para garantizar una rotación suave del elemento de soporte de carga en su interior. Para articulaciones sometidas a cargas elevadas (caderas/rodillas), se recomienda una tolerancia de +/-0.01 mm y una redondez menor o igual a 0.008 mm.
2. Distribución de la carga y radio de acuerdo:
Cada esquina interior afilada tiene el potencial de iniciar una grieta debido a cargas cíclicas repetidas. Es mejor incluir radios de acuerdo de tamaño adecuado (≥1 mm) en el archivo CAD para acomodar la distribución de la carga y evitar fallas prematuras de la junta debido a fallas por fatiga.
3. Acabado superficial de fricción:
El acabado superficial de cualquier componente que esté en contacto con otros componentes afectará el rendimiento de la junta. Mecanizar el acabado de los componentes a un acabado superficial menor o igual a Ra=0.4 μm reduce en gran medida la cantidad de calor generado por la fricción, prolonga la vida útil de la junta y mantiene el movimiento de los componentes de la junta con precisión durante millones de ciclos.
La selección del material tiene un gran impacto en el rendimiento, la maquinabilidad y el costo. Aquí se explica cómo se comparan los cuatro grupos de materiales más comunes para piezas robóticas metálicas y plásticas personalizadas.
| Grupo de material | Ventajas clave | Mejores aplicaciones | Dificultad de mecanizado | Costo relativo |
| Aluminio (6061-T6, 7075-T6) | Ligero (40% más ligero que el acero), excelente maquinabilidad, buena conductividad térmica | Estructuras de drones, chasis de robots, disipadores de calor, soportes estructurales de tamaño mediano | Fácil: corte a alta velocidad | Bajo a moderado |
| Titanio (Grado 5 / Ti-6Al-4V) | Relación excepcional resistencia-peso (880 MPa), biocompatible, resistente a la corrosión | Articulaciones de alta carga (caderas/rodillas humanoides), piezas de robots quirúrgicos, estructuras de grado aeroespacial | Difícil: baja conductividad térmica, alto desgaste de herramientas | Alto |
| Acero inoxidable (304, 316, 17-4 PH) | Alta resistencia, resistente al desgaste, esterilizable | Ejes de transmisión, herramientas quirúrgicas, superficies de alto desgaste | Moderado | Moderado |
| Polímero reforzado con fibra de carbono (CFRP) | Ultra-rígido, extremadamente ligero, expansión térmica mínima | Segmentos de brazo de alta velocidad, cubiertas de juntas ligeras, hélices de drones | Difícil: requiere corte en capas a baja velocidad para evitar delaminación | Alto |
| PEEK / Delrin (Plásticos de ingeniería) | Autolubricante, ligero (50% de la densidad del aluminio), resistente a productos químicos | Engranajes, bujes, componentes aislantes, manguitos de desgaste | Fácil: requiere un control cuidadoso del calor | Moderado |
Aluminio 7075 es la opción predeterminada para la mayoría de los chasis de robots y eslabones de brazos personalizados. Es lo suficientemente resistente para cargas dinámicas, fácil de mecanizar y rentable para grandes series de producción.
Las piezas robóticas personalizadas de titanio mecanizadas por CNC deben reservarse para componentes críticos de alta carga donde el ahorro de peso y la resistencia a la corrosión justifiquen la mayor complejidad y costo de mecanizado.
Las piezas robóticas personalizadas de PEEK se destacan en aplicaciones que requieren baja fricción, aislamiento eléctrico y resistencia al desgaste, como bujes, engranajes y alojamientos de sensores.
Hay muchas formas de construir piezas personalizadas. Aquí hay una comparación rápida de los métodos más relevantes para robótica:
| Proceso | Cómo funciona | Mejor para | Limitaciones |

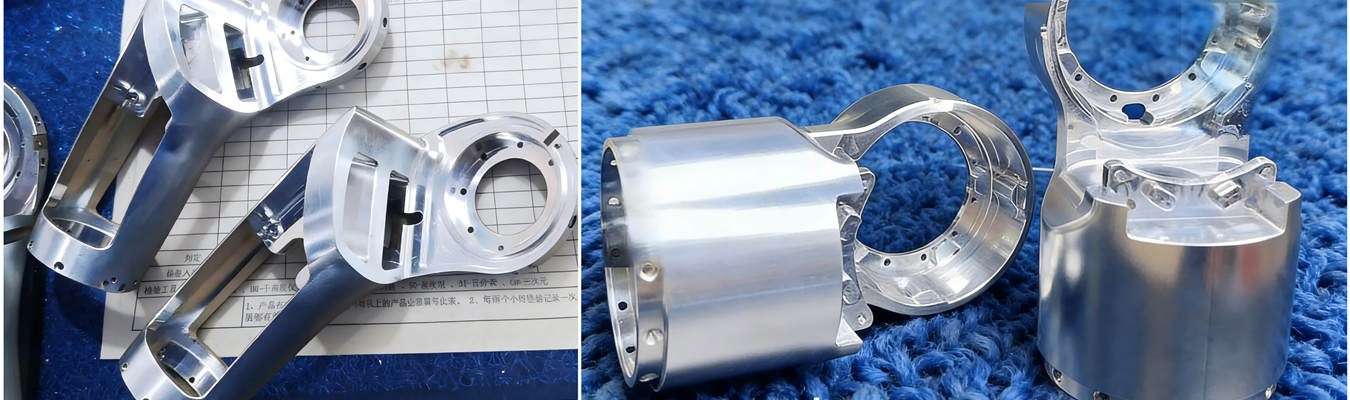

| Mecanizado CNC | Proceso sustractivo que utiliza herramientas rotativas para cortar bloques sólidos. Admite metales y plásticos con precisión de hasta ±0.003–0.01 mm. | Piezas funcionales de soporte de carga (engranajes, juntas, estructuras); tanto para prototipos como para producción | Más costoso para volúmenes muy altos (50,000 piezas) |
| Impresión 3D (Aditiva) | Construye piezas capa por capa a partir de datos CAD. No se necesita utillaje. | Modelos conceptuales rápidos, estructuras internas complejas, prototipado temprano de piezas robóticas personalizadas | Menor precisión y acabado superficial; resistencia limitada del material |
| Moldeo por inyección | Inyecta plástico fundido en moldes metálicos. Alto costo de configuración, costo unitario muy bajo. | Producción a gran escala (50,000+ unidades) de carcasas de plástico, conectores y cubiertas | Alto costo inicial de utillaje; no es adecuado para metales ni lotes pequeños |
| Corte por láser | Utiliza un rayo láser enfocado para cortar materiales en láminas. | Placas delgadas de metal o plástico, soportes planos y paneles de chasis de robot | Limitado a formas 2D; sin geometrías 3D complejas |
Para la mayoría de los desarrolladores de robótica, el flujo de trabajo óptimo combina el mecanizado CNC para piezas estructurales y funcionales, más la impresión 3D para iteración rápida de cubiertas que no soportan carga, lo que lleva a piezas de robot moldeadas por inyección solo después de la congelación final del diseño.
Obtenga más información sobre las capacidades de mecanizado de precisión de Falcon CNC Swiss para piezas robóticas personalizadas.
Una pieza que parece perfecta a simple vista puede estar fuera de tolerancia y causar fallas en el ensamblaje.
Tolerancias estándar para componentes robóticos
| Tipo de componente | Tolerancia dimensional | Acabado superficial | Comentarios |
| Estructuras generales y soportes | ±0.02mm – ±0.05mm | Ra 1.6μm | Precisión estándar para chasis de robot y piezas sin movimiento |
| Articulaciones críticas de movimiento y asientos de rodamientos | ±0.005mm – ±0.01mm | Ra ≤0.4μm | Esencial para una articulación suave y una larga vida útil de la junta |
| Piezas de robot quirúrgico y grado médico | ±0.005mm | Ra ≤0.2μm | Requiere certificación ISO 13485 |
Sondeo en proceso con disparadores por contacto mide dimensiones críticas durante el mecanizado en la máquina, permitiendo la compensación automática de desplazamiento antes de que las piezas se desvíen de las especificaciones.
