Cómo hacer un manifold hidráulico: Tu manual de mecanizado de precisión

Si trabaja a menudo con sistemas hidráulicos, un componente en el que no siempre piensa pero que debería apreciar es el manifold hidráulico. El manifold hidráulico es el "centro" centralizado de los sistemas hidráulicos, donde mejor se demuestra la importancia de dirigir con precisión el fluido hidráulico hacia y desde bombas, válvulas, cilindros, etc. Un manifold bien fabricado garantizará que el sistema funcione con la máxima eficiencia, minimizará la pérdida de presión y minimizará o eliminará por completo las fugas. Así que sabemos qué es y qué puede hacer, pero ¿cómo se fabrica realmente un bloque manifold hidráulico?

El proceso de fabricación es el mecanizado de precisión. La idea parece simple, pero el proceso de tomar un bloque de material en bruto y convertirlo en un bloque complicado con varios conductos para que sean herméticos es un trabajo que requiere formación, habilidad, maquinaria de alta tecnología y un control de calidad riguroso. En los siguientes párrafos le guiaremos paso a paso a través de las fases importantes de lafabricación de manifolds hidráulicosy le explicaremos por qué el "cómo" es tan importante, y quizás más, que el "qué".

1.) Diseño e Ingeniería: Es el plan para el éxito

Antes de cortar cualquier metal, el manifold debe diseñarse primero a fondo. Esto se realiza con la ayuda de un software 3D avanzado llamado CAD (diseño asistido por ordenador), mediante el cual se crea un diseño digital del bloque. El diseño digital cubrirá:

• (a.) Ubicaciones y tamaños de los puertos- Las válvulas, bombas y dispositivos de accionamiento se ubican en posiciones que proporcionan el acceso necesario.

• (b.) Perforación interna cruzada- Todos los conductos de interconexión. Uno de los aspectos más difíciles de esto es donde dos trayectorias de perforación dentro del bloque se cruzan realmente, dando lugar al término "cruces de taladros".

• (c.) Ubicaciones de tapones y racores- Los tapones y racores se instalan para sellar los conductos que no se utilizan y para conectar líneas o mangueras hidráulicas.

• (d.) Selección del material- La selección del material correcto para la resistencia adecuada, la resistencia a la corrosión y la "compatibilidad hidráulica" también es importante, como ya se ha dicho. El material debe ser capaz de soportar la corrosión y los efectos más severos de los sistemas hidráulicos, y los ejemplos más comunes de material utilizado son:

• Aluminio- Ligero, buena resistencia a la corrosión y muy buena maquinabilidad del material (no es para aplicaciones de alta presión),

• Acero (dulce o al carbono)- Estos grados de material son de alta resistencia a la tracción, alta resistencia y muy resistentes a daños en aplicaciones de alta presión y explosiones.

• Acero inoxidable- Resistencia a la corrosión superior para factores ambientales adversos como en sistemas marinos, procesamiento de alimentos, etc.

• Acabados superficiales- También existe el requisito de acabado superficial de las superficies de sellado para eliminar fugas en esas regiones.

Una vez determinados el tipo y la cantidad de piezas, los dibujos digitales se transforman en una forma que permite su fabricación en centros de mecanizado CNC, utilizando un software CAM (fabricación asistida por ordenador) que emplea el archivo generado digitalmente para crear las trayectorias de las herramientas para estos centros de mecanizado CNC modernos.

2.) Preparación del material y sujeción

Se inspecciona un gran bloque sólido del material seleccionado para el manifold y se corta al tamaño rugoso requerido según el diseño. Luego, el bloque en bruto se fija de forma segura a la mesa del centro de mecanizado CNC. La sujeción adecuada es generalmente una de las partes más importantes de la operación de acabado de la máquina, ya que invariablemente se experimentan fuerzas considerables en el mecanizado de alta velocidad. El componente debe fijarse rígidamente para eliminar vibraciones, que podrían provocar imprecisiones en el trabajo y posibles daños en la herramienta.

Paso 3: Mecanizado CNC de precisión: el corazón del proceso

Aquí es donde el diseño computerizado se convierte en un componente físico. El fresado y taladrado por Control Numérico por Computadora (CNC) constituyen la base de la producción moderna de manifolds. Así es como se desglosa:

• a) Fresado de caras:El proceso suele comenzar con el fresado de las superficies superior e inferior, produciendo superficies de sellado perfectamente paralelas para el montaje de válvulas.

• b) Taladrado de la red interna:Esta es la fase más compleja. Utilizando una serie de brocas especiales y brocas de cañón (utilizadas para producir agujeros profundos y rectos), la máquina crea los intrincados conductos internos.

1. *Taladrado profundo: Se utilizan brocas de cañón para producir agujeros largos y rectos con alta precisión y un excelente acabado superficial que reduce la turbulencia y la caída de presión.

2. *Taladrado cruzado: La máquina CNC perfora conductos que se cruzan desde varios lados del bloque; la precisión inherente del sistema CNC asegura que estos agujeros se unan donde se pretende.

• c) Roscado:Cada agujero perforado destinado a alojar un racor o tapón tiene su entrada roscada mediante herramientas de machuelo. Esto requiere un alto grado de precisión para garantizar que la rosca sea limpia, recta y resistente.

• d) Fresado de cavidades: Si se necesitan cavidades en el manifold para válvulas de cartucho u otros componentes no estándar, la fresa CNC las agranda con mucha precisión.

Durante todo este proceso, un maquinista experto supervisa la operación para asegurarse de que las herramientas estén afiladas y que la máquina funcione según los parámetros especificados. La tecnología CNC avanzada, como la que se emplea en Falcon CNC Swiss, garantiza la repetibilidad y se logran tolerancias imposibles de alcanzar mediante métodos manuales.

Paso 4: Desbarbado y limpieza: el diablo está en los detalles

Después del mecanizado, el manifold está cubierto de rebabas microscópicas de metal, especialmente en las uniones donde los agujeros se taladran en cruz. Estas rebabas son fatales en equipos hidráulicos, ya que si se desprenden, pueden recorrer el sistema, rayar los cilindros, obstruir las válvulas y, finalmente, causar fallos en los componentes.

Se requiere un riguroso programa de desbarbado y limpieza:

• Desbarbado:Esto puede hacerse manualmente con herramientas especialmente diseñadas, o más eficazmente mediante procesos automatizados como el desbarbado por energía térmica o el mecanizado por flujo abrasivo, que pueden alcanzar todos los conductos internos.

• Limpieza:Luego, el manifold se somete a una limpieza a fondo, ya sea con lavadoras de piezas industriales, para eliminar cualquier rastro de virutas metálicas, fluido de corte u otros contaminantes; luego se seca y se sella inmediatamente para evitar la corrosión.

Paso 5: Control de calidad y pruebas: Garantía de cero fallos

Ningún manifold hidráulico sale del taller sin someterse a rigurosas pruebas de calidad.

• Inspecciones dimensionales:Las dimensiones críticas se verifican utilizando instrumentos de medición de precisión como calibradores, micrómetros y máquinas de medición por coordenadas (CMM).

• Pruebas de presión:Esta es la prueba más crítica. Todos los conductos se cierran y el manifold se somete a una presión mayor que aquella para la que fue diseñado, para garantizar que no exista ninguna fuga. Un manifold que no supere esta prueba de presión es rechazado.

Paso 6: Acabado superficial final y recubrimiento (si es necesario)

El manifold puede recibir un acabado final, dependiendo de la aplicación y el material. El acabado puede ser anodizado, para aluminio (para dureza y resistencia a la corrosión). Puede recibir un recubrimiento (níquel o cromo) para elementos de acero.

¿Por qué asociarse con Falcon CNC Swiss para sus manifolds hidráulicos?

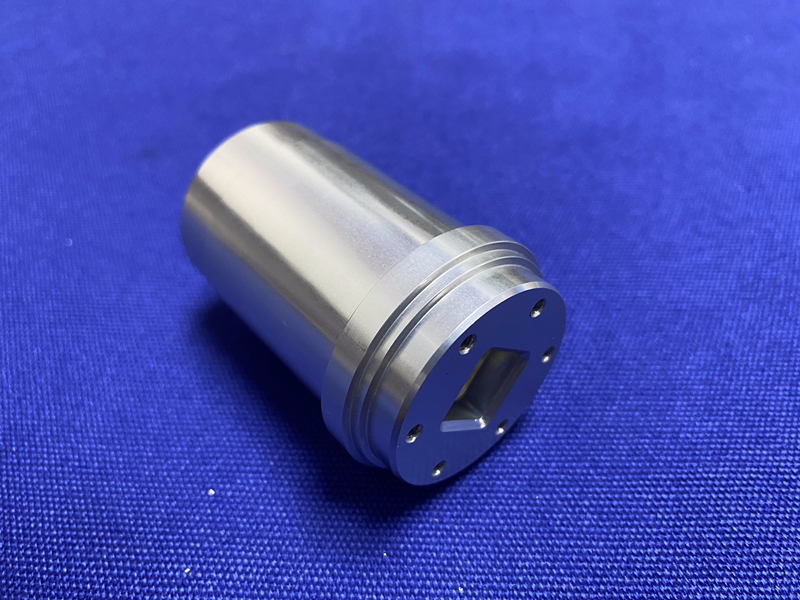

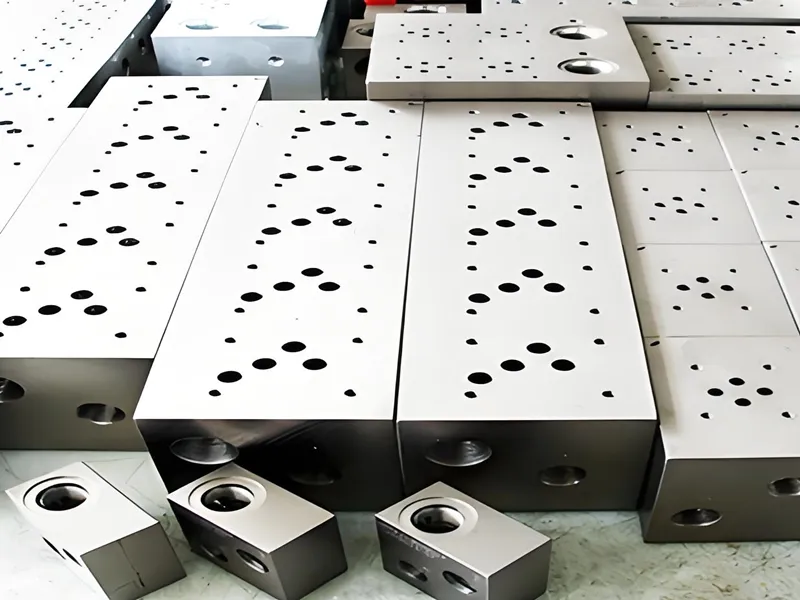

Comprender cómo se fabrica un manifold hidráulico aclara la necesidad de experiencia y precisión. Esta es el área de especialización de Falcon CNC Swiss. La página que está revisando, Bloques de Manifold Mecanizados por CNC, representa nuestro compromiso de servicio.

Empleamos centros de mecanizado CNC de última generación y técnicas de centrado con métodos de control de calidad bien definidos para proporcionar manifolds que se encuentran entre:

•A prueba de fugas– Garantizados al 100% mediante pruebas de presión.

• Alta precisión– Fabricados con tolerancias extremadamente ajustadas para un ajuste y funcionamiento perfectos de los componentes.

• Duraderos– Tomados del material adecuado para las condiciones de presión y entorno.

• Fabricados a tiempo– Tenemos un proceso de flujo rápido para que cuando necesite piezas, se entreguen.

Convertir un diseño en un manifold hidráulico fiable y eficaz es un equilibrio fino entre ingeniería y artesanía. Elegir a Falcon CNC Swiss como su proveedor significa seleccionar un socio comprometido con la excelencia en cada etapa de la fabricación.

¿Desea comenzar con su proyecto de manifold?Contáctenos hoypara un presupuesto y deje que nuestra experiencia trabaje a su favor para sus diseños.
