El impulsor es la parte más importante de cualquier sistema de turbomaquinaria desde una perspectiva de dinámica de fluidos. Este componente, engañosamente complejo, transfiere la energía de un motor a un fluido y genera el flujo, la presión y el vacío críticos necesarios en aplicaciones que van desde motores a reacción hasta ventiladores médicos. El rendimiento de todo el sistema depende de la precisión geométrica, el acabado superficial y el rendimiento estructural del impulsor. Este desafío es lo que convierte el mecanizado de impulsores en una de las áreas más difíciles de la fabricación, y por ello el mecanizado de 5 ejes se ha convertido en la tecnología de referencia.
Alejarse de los métodos convencionales o incluso del mecanizado tradicional de 3 ejes ya no es una opción para producir impulsores de alto rendimiento. El propósito de este blog es explicar los desafíos de ingeniería, los beneficios comerciales y la necesidad de mercado de aprovechar la tecnología CNC de 5 ejes para piezas mecanizadas de alta precisión.
Desde una perspectiva de ingeniería, un impulsor es una pesadilla para el ingeniero, ya que presenta inaccesibilidad y complejidad. En particular, el diseño de un impulsor está enmarañado con:
Caras de forma libre complejas:Normalmente diseñado con curvaturas compuestas complejas (perfil aerodinámico) para mejorar el flujo de fluido y minimizar la pérdida de energía.
Zonas socavadas e inaccesibles:Los canales entre las aspas son largos y estrechos, y a menudo tienen socavados en los bordes, todo lo cual es inaccesible con herramientas normales en una máquina de 3 ejes.
Pared delgada: En muchos casos, las aspas se dejan muy delgadas para disminuir el peso y la inercia. Esto crea desafíos de vibración y deflexión durante el mecanizado de las aspas.
Tolerancias extremas y acabado superficial: Desviaciones relativamente pequeñas de la geometría diseñada o del acabado superficial pueden iniciar cavitación y turbulencia, lo que disminuye el rendimiento y puede causar fallos.
Las técnicas de mecanizado convencionales necesitan múltiples configuraciones y accesorios para capturar todos los ángulos necesarios. Cada configuración introduce errores potenciales que llevan a desalineación y, en última instancia, a tolerancias acumuladas que pueden arruinar la eficiencia o, en algunos casos, hacerlos inoperables.
Por último, un resumen funcional de cada uno de los beneficios del mecanizado simultáneo de 5 ejes proporciona una solución a estos problemas. Una máquina CNC de 5 ejes puede mover una pieza en 3 ejes lineales (X, Y, Z) y en 2 ejes rotacionales (A y B) simultáneamente. En ese punto, el mecanizado CNC de impulsores complejos se convierte en una experiencia completamente diferente.

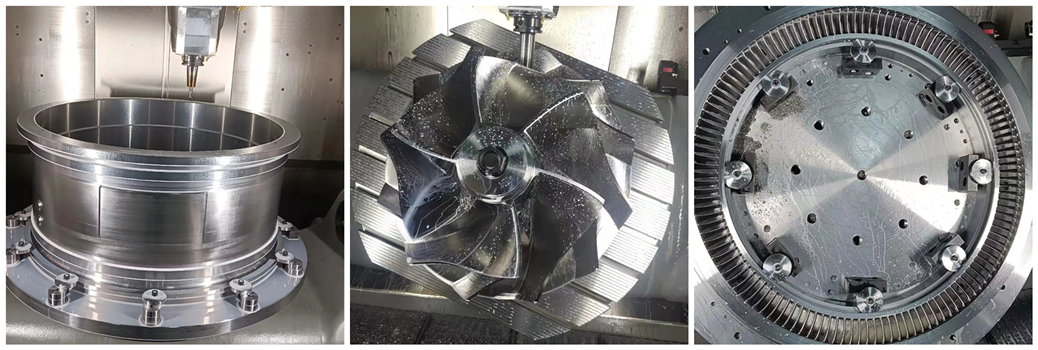

La ventaja más significativa parafabricación de precisión de impulsoreses la capacidad de procesar toda la pieza en un solo amarre. La máquina puede ubicar de manera única el tocho del impulsor en el mejor ángulo para mantener la perpendicularidad de la herramienta de corte con la superficie compleja del aspa. Utilizar una sola configuración elimina las configuraciones propagadas y logra una alineación perfecta del cubo, las aspas y el carenado, si está presente, y esta es la clave para el mecanizado de precisión de impulsores.
El uso de ejes rotacionales permite a la máquina inclinar la pieza para poder introducir una herramienta de corte más corta en los pasajes estrechos y profundos entre las aspas. El uso de una herramienta más corta resulta en una rigidez mejorada drásticamente y, por lo tanto, elimina la vibración (chatter). Esto es muy importante para:
Mecanizar las aspas de pared delgada del impulsor sin doblarlas y mantener la dimensión adecuada.
Producir un acabado superficial de mayor calidad en los perfiles de las aspas, lo cual es importante para la eficiencia hidrodinámica y aerodinámica.
El contorneado complejo de 5 ejes permite que la herramienta tenga una carga de viruta constante y las mejores condiciones de corte, prolongando así la vida útil de la herramienta con resultados consistentes durante toda la ejecución.
Ya sea un impulsor de turbomaquinaria para un motor de cohete hecho de una superaleación resistente al calor como Inconel, una rueda de compresor para un turbocompresor automotriz hecha de aluminio de alta resistencia, o un impulsor de dispositivo médico hecho de titanio biocompatible, el CNC de 5 ejes puede hacerlo todo. La misma máquina que realiza las operaciones de desbaste con corte violento de materiales también puede realizar los pasos de acabado finos y delicados, lo que permite una flexibilidad increíble para la fabricación de impulsores personalizados.
Invertir en el mecanizado de impulsores de 5 ejes no es solo una elección de ingeniería; puede convertirse en una decisión comercial.
Costo total de propiedad (TCO) reducido:Una máquina de 5 ejes tiene un precio de adquisición más alto, pero puede reducir los costos de mano de obra (menos configuraciones), costos de chatarra (mejor precisión) y procesamiento secundario (a menudo métodos de "hecho en uno"). Estos factores reducen en gran medida el costo de la pieza en la fabricación de precisión de muy alto volumen.
Reducción del tiempo de comercialización:El mecanizado de 5 ejes puede reducir los plazos de producción, gracias a la capacidad de configuración única. Este beneficio oculto puede permitir a las empresas desarrollar y probar diseños más rápidamente y, en última instancia, llevar productos al mercado más rápido, especialmente en los mercados automotriz y aeroespacial.
Habilitando nuevos diseños: El mecanizado de 5 ejes abre nuevas posibilidades para que los ingenieros diseñen impulsores con geometrías complejas y de alta eficiencia que antes se consideraban imposibles o solo se podían fabricar con altos costos. Esto resulta en innovación de productos para una ventaja competitiva.
Simplificación y certeza de la cadena de suministro:Al utilizar un fabricante especializado en impulsores CNC, se beneficia de tener una fuente confiable de piezas críticas. Esto reduce la complejidad en su cadena de suministro y disminuye sus riesgos. Sin mencionar la alta calidad y la entrega puntual de las piezas.
Varias industrias de alto riesgo utilizan impulsores mecanizados de alto rendimiento fabricados para aplicaciones de alto rendimiento.
Aeroespacial y defensa:Esta industria utiliza componentes de turbomaquinaria como componentes para motores a reacción, unidades de potencia auxiliares (APU), sistemas de control ambiental, etc. Los impulsores aeroespaciales deben operar en entornos de alta tensión y temperatura, lo que requiere tolerancias de fabricación perfectas con materiales exóticos.
Automotriz y deportes de motor:Los impulsores se utilizan para ruedas de compresor de turbocompresor que mejoran el rendimiento del motor y también como bombas de refrigerante en vehículos eléctricos. Estos impulsores deben funcionar a alta velocidad y, por lo tanto, requieren mecanizado de impulsores de alta velocidad para mantener el equilibrio y la longevidad.
Ciencias médicas y de la vida:Los impulsores se utilizan en ventiladores, máquinas de diálisis y bombas de sangre. Estos dispositivos médicos requieren impulsores mecanizados con precisión a partir de materiales biocompatibles, exigiendo muy buenos acabados superficiales para minimizar el crecimiento de bacterias y, lo mejor de todo, funciones que ocurren cada vez sin fallos.
sistemas en petróleo y gas,Las aplicaciones de procesos químicos y HVAC se fabrican para ser resistentes, eficientes, duraderas y para crear una ruta más segura para la fabricación de impulsores.

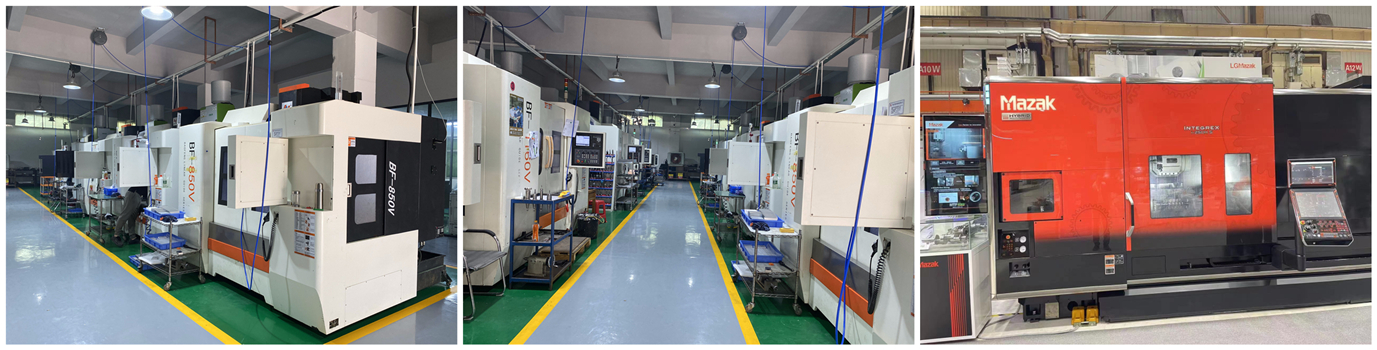

No todos los talleres de máquinas están equipados para ejecutar eficazmente planes para mecanizar un impulsor. Algunos puntos a considerar al seleccionar su fabricante:
Capacidad avanzada de mecanizado de 5 ejes: Historial comprobado en la producción de formas de forma libre complejas.
Experiencia en ingeniería:Es fundamental contar con ingenieros con conocimiento de dinámica de fluidos para proporcionar aportes de diseño para la fabricabilidad (DFM) y orientación para que su diseño de impulsor esté optimizado tanto en rendimiento como en capacidad de fabricación.
Control de calidad formal:Sin inspección durante el proceso y equipos de medición completos (CMM), será un desafío verificar que cada dimensión crítica de sus aspas y rotores mecanizados con precisión sea realmente precisa.
El desarrollo de la tecnología CNC de 5 ejes permitió la evolución de los impulsores desde tipos simples de rueda de paletas hasta componentes de perfil aerodinámico altamente sofisticados. La transición del mecanizado de impulsores de 5 ejes de un área de especialización a la norma para producir los componentes de alto valor y confiables que se esperan de la tecnología actual es bastante singular. Este es el único proceso capaz de convertir las elevadas aspiraciones de diseño de ingeniería en realidad de fabricación comercial.
¿Está diseñando la última y mejor tecnología de turbinas?Llame a Falcon CNC Swisspara ver cómo nuestro proceso de mecanizado de precisión de 5 ejes puede animar productos de impulsores y rotores existentes y futuros con precisión y velocidad. Obtenga su cotización hoy y vea el beneficio que la experiencia brinda.
