Guía del ingeniero sobre tornillos de máquina de titanio: propiedades, mecanizado y selección

Introducción: La importancia del tornillo de máquina de titanio

Pocos ingenieros piensan mucho en los tornillos hasta que fallan. Pero en aplicaciones que desafían los límites de resistencia, ligereza y resistencia a la corrosión, eles de misión crítica. Desde mantener unidas estructuras aeroespaciales hasta fijar fragmentos óseos en cirugía ortopédica, estas pequeñas piezas realizan un trabajo gigante.tornillo de máquina de titanio

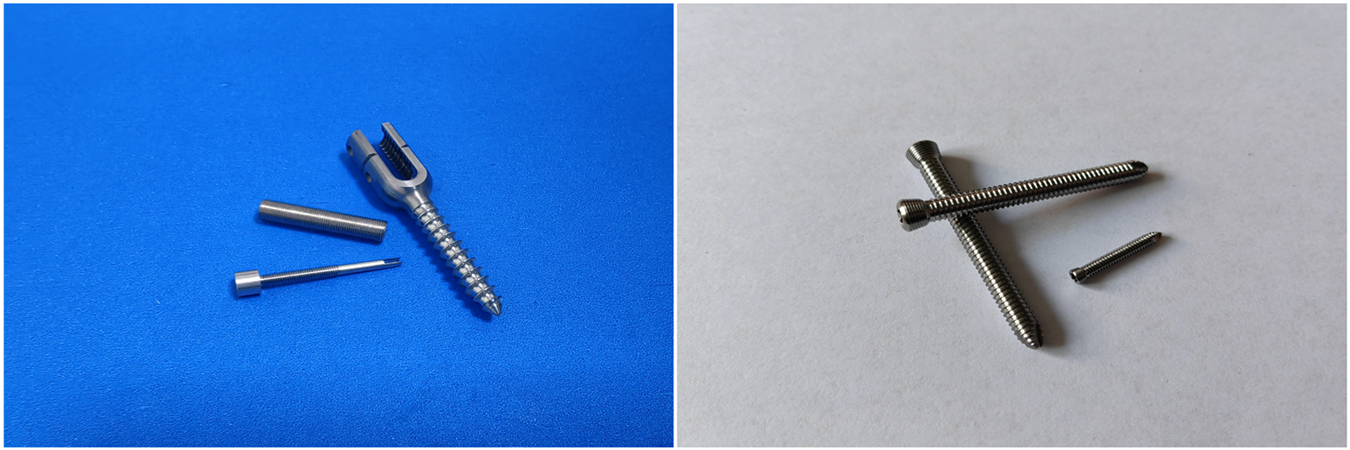

¿Pero por qué tornillos de titanio? ¿Es el titanio bueno para los tornillos? ¿Y cómo se fabrican componentes de tanta precisión? Nuestros ingenieros en Falcon CNC Swiss han estado fabricandodurante más de dos décadas para las industrias más exigentes del planeta. La guía a continuación le brinda las respuestas técnicas que necesita, desde un dispositivo médico hasta el abastecimiento aeroespacial.tornillos de máquina de titanio personalizados

Preguntas frecuentes: Respondiendo las grandes preguntas sobre los tornillos de titanio

¿Qué es un tornillo de titanio?

Un tornillo de titanio es un sujetador roscado mecanizado a partir de titanio o sus aleaciones (principalmente, para aplicaciones de tornillos de máquina, el grado 5 Ti-6Al-4V o, para otros usos del titanio, incluye el grado 2 o comercialmente puro). Lejos de ser un simple tornillo de fijación, ofrece propiedades únicas. Más ligero que el acero (aproximadamente un 40 %), completamente no magnético, altamente resistente a la corrosión, biocompatible: los tornillos de titanio son componentes de ingeniería, no simples sujetadores.

¿Es el titanio bueno para los tornillos?

En las aplicaciones adecuadas, el titanio es excelente. Su alta relación resistencia-peso lo hace adecuado para aplicaciones aeroespaciales y automotrices de alto rendimiento donde la ligereza es primordial. Para aplicaciones médicas, su biocompatibilidad significa que el cuerpo lo acepta fácilmente; lo encontrará usado en todo, desde tornillos para huesos hasta fijación espinal e implantes de reconstrucción de LCA. Su resistencia a la corrosión —particularmente al agua salada— y su inmunidad a productos químicos lo hacen deseable para equipos marinos y de procesamiento químico.

¿Cuáles son las desventajas de los tornillos de titanio?

Al considerar el titanio para tornillos de máquina, un ingeniero notará:

Costo. El titanio cuesta varias veces más que cualquier metal estándar como el acero inoxidable o el latón, lo que encarece los tornillos de máquina de titanio.

Galling/adhesión a sí mismo al apretarlo. Esto incluye la adhesión de un tornillo a las mordazas de una llave.

Dificultad de mecanizado. Como se describió anteriormente; se requierentalleres de mecanizado de titanio.

especializados.

¿Cuánto cuesta un tornillo de titanio para cirugía de LCA?

Los precios pueden variar ampliamente en tornillos de titanio de grado médico utilizados en situaciones como la reconstrucción del LCA: un rango aproximado para un tornillo podría ser de $3 a $12 para componentes básicos como un tornillo de interferencia o un anclaje de sutura; kits estériles más grandes costarían más. Los costos se basan en las exigencias del titanio en bruto (una aleación muy resistente), el mecanizado de precisión, la esterilización y el cuidadoso control de calidad requerido para los implantes.

El desafío de ingeniería: Mecanizar tornillos de máquina de titanioFabricar un pequeño tornillo de máquina (a menudo utilizado en electrónica) es uno de los trabajos más difíciles en cualquier taller de mecanizado. Los talleres de mecanizado de titanio deben equilibrar cuidadosamente los parámetros de corte para lidiar con las propiedades complicadas de la aleación de titanio, su baja conductividad térmica y el rápido desgaste de la herramienta debido a la interacción química. Sin exagerar: los talleres que fabrican tornillos de máquina de titanio deben tener ese conocimiento y experiencia. Obtenga más información sobre nuestra experiencia encapacidades de taller de mecanizado de titanio

→

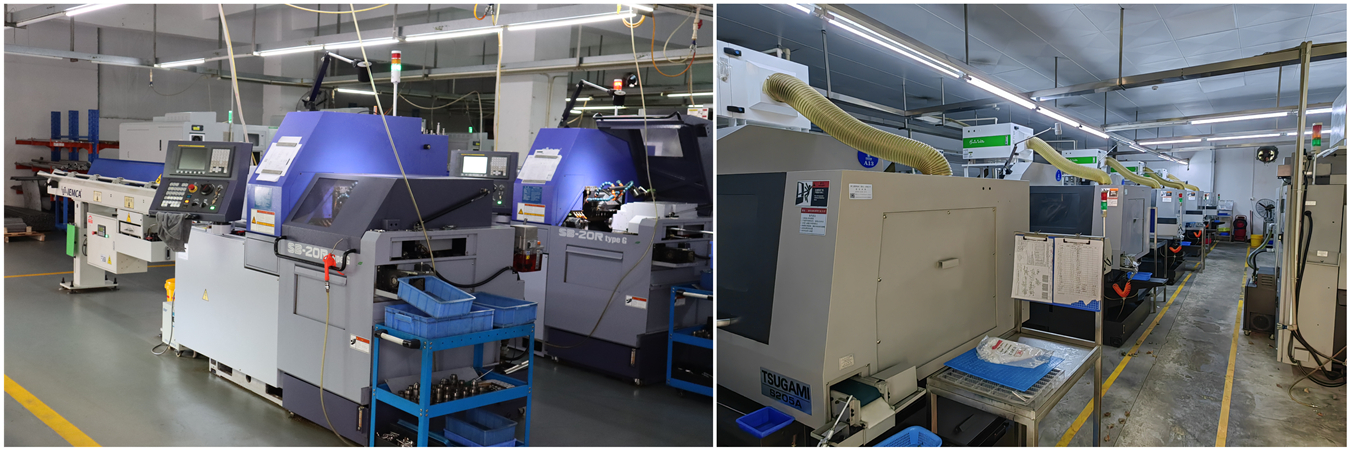

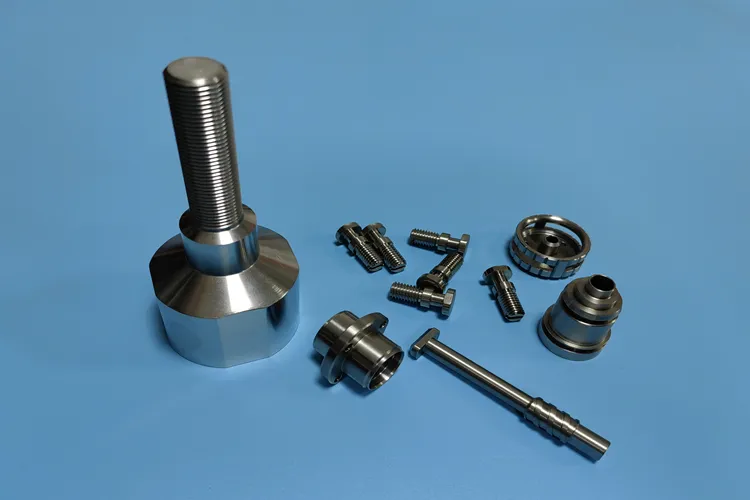

La ventaja del mecanizado suizo para tornillos pequeños

• ; apoyará la pieza lo más cerca posible del material de corte, lo que minimiza la deflexión al intentar mecanizar piezas largas y de diámetro pequeño para tornillos en bruto.Para tornillos de máquina de titanio muy pequeños, comunes en las industrias médica y electrónica, los tornos CNC suizos son la solución, como se ve en todos los artículos mencionados anteriormente. Como se discute en detalle, mecanizar roscas muy pequeñas se está convirtiendo en una ciencia absoluta, y servicios como el mecanizado de tornillos suizos de ultraprecisión de Swissturn USA se encargan de esto.

• ; el refrigerante de alta presión es absolutamente crucial para ayudar a eliminar las virutas y controlar el calor en la zona de corte. Crucial al mecanizar titanio.Posición del casquillo guía

• ; capacidades de roscado de un solo punto u otras para fresar roscas después del roscado, para producir formas de rosca por formado o laminado. Incluso si se fresan en lugar de laminar o formar roscas, un taller de mecanizado debe acertar con los parámetros clave; igual que en el torneado.Eliminación de virutas

Rosca de precisión

Parámetros clave del proceso en funcionamiento; tornillo de titanio

Al observar estudios que optimizan el proceso específicamente, se nota mucha preocupación por los parámetros básicos; como en Koller (2019) Custom Titanium Machine Screws. (Nótese la atención a la Selección de Herramienta, Velocidad de Herramienta, Estrategia de Roscado y profundidad; hay tornillos especiales para la aplicación, y muy poco margen de error.):

Puede que sea necesario utilizar una herramienta de carburo microgranulado afilada, con un recubrimiento como TiAlN (nitruro de titanio y aluminio) que resista la adhesión química y el desgaste frontal; geometría ligeramente optimizada.

A pesar de velocidades de corte prácticamente más bajas, intentar mantener una carga de viruta agresiva, ya que una deformación extensa de la herramienta puede provocar endurecimiento por trabajo.

Considerando que el "agujero de fondo" debe formarse correctamente, controlarse estrictamente y tener un diámetro ligeramente cónico para compensar la recuperación elástica del material al aterrajar.

Bastante común:Para roscas pequeñas y profundas, a menudo es mejor utilizar una estrategia de fresado de roscas de alta velocidad, con cortadores de "diente saltado", manteniendo la profundidad de corte pequeña y fraccionada, en lugar de continua. Otra forma es utilizar un macho de rosca en espiral o un fresador de roscas, con geometría ligeramente optimizada, no solo reduciendo las fuerzas de corte sino también ayudando a evitar la fractura o rotura de la herramienta. Eso en un pequeño tornillo a 2000 RPM. Obtenga más información sobre.nuestra experiencia en CNC tipo suizo

→

Tornillos de titanio en aplicaciones críticas

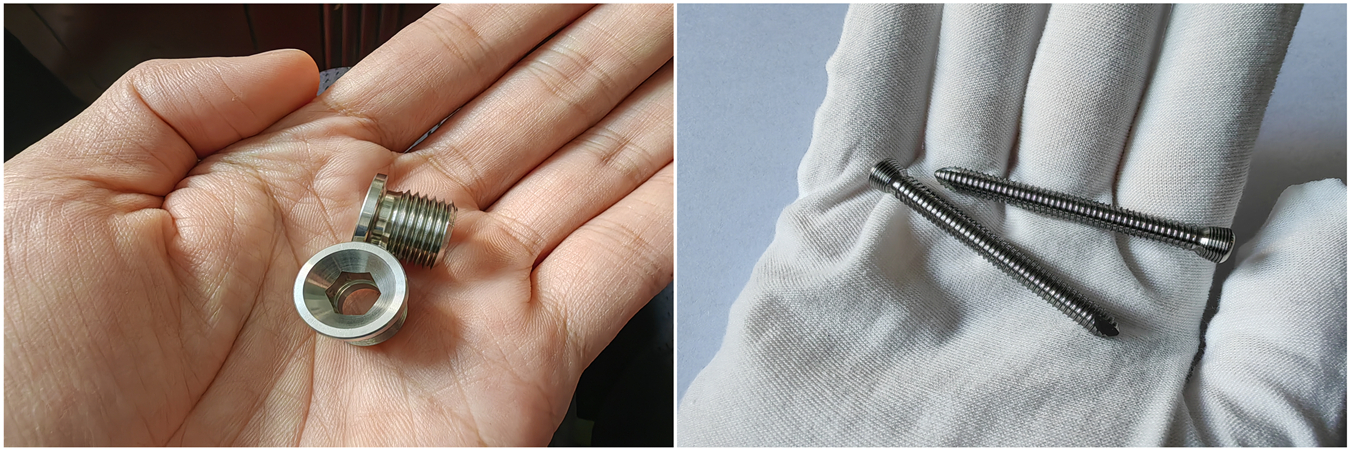

Tornillos de máquina de titanio de grado médico

• : Para fijación de fracturas, fusión espinal y cirugía reconstructiva. Deben mecanizarse con tolerancias exactas y a menudo tienen un acabado estéril.Como ocurre con tantos componentes de precisión, el estándar más alto para los tornillos de máquina de titanio se encuentra en el campo médico. Normalmente fabricados con aleación de grado 23 ELI (Extra Low Interstitial), estos tornillos de máquina de titanio se utilizan generalmente para:

• : Tornillos diminutos (de hasta 1,2 mm de diámetro) utilizados para fijar placas óseas al reconstruir la cara.Tornillos óseos ortopédicos

• : Tornillos de pilar precisos para implantes. El tornillo debe mantener un ajuste preciso y una alta resistencia a la fatiga.Implantes craneomaxilofaciales (CMF)

Componentes de implantes dentales

Implantes de Medicina Deportiva: Tornillos de interferencia para la reconstrucción del LCA/LCP de los ligamentos de la rodilla. Requiere una geometría de rosca precisa para injertos.

Tornillos aeroespaciales e industriales de alto rendimiento

• : Utilizados para mantener unidos componentes, revestimientos y piel.En la industria aeroespacial, cada gramo reducido en un sujetador significa una mejora en la eficiencia del combustible. Siempre que sea posible, los diseñadores aeroespaciales desean sujetadores para fuselajes fabricados con material de aleación de titanio de alta resistencia. Estos pueden incluir:

• : Sujeción de componentes ubicados en áreas menos extremas en temperatura.Sujetadores estructurales

• : Ideal para la industria aeroespacial de equipos electrónicos o sensores sensibles.Componentes de motor

Requisitos no magnéticos

Cómo seleccionar el fabricante adecuado de tornillos de máquina de titanio

Seleccionar el socio adecuado para fabricar sus tornillos de máquina de titanio es una consideración importante. Necesita más que un taller de mecanizado; necesita un socio de ingeniería.

Qué buscar en un taller de mecanizado de titanio

• : Que indique en su sitio web que poseen tornos CNC de alta rigidez (Citizen, Star, Tsugami tipo suizo para trabajos pequeños). Se prefieren sistemas de refrigerante de alta presión para lavar las virutas de las paredes.Experiencia comprobada: Si es para la industria aeroespacial, busque un taller de mecanizado de titanio que haya trabajado antes con clientes aeroespaciales; más de 20 años de experiencia sería bueno.

• : Para uso médico, busque una validación de proceso estricta (IQ, OQ, PQ) y solicite Informes de Prueba de Material Certificados (CMRR).Equipo avanzado

• fabricante líder de tornillos de máquina de titanio de precisiónValidación de procesosbrindará comentarios útiles sobre el Diseño para la Fabricación (DFM) de su pieza. Soporte de ingeniería (DFM): Un

• Sistemas de calidad: La certificación ISO 13485 (médico), ISO9100 (aeroespacial) y otras no mencionadas es obligatoria para aplicaciones críticas.

Todo esto se puede encontrar en Falcon CNC Swiss. Nuestra planta utiliza cierres con trabajo complejo de diámetro pequeño. También proporcionaremos una revisión informal para DFM y luego supervisaremos la calidad en cada etapa de la fabricación de su tornillo de máquina de titanio personalizado.

Conclusión: Precisión en cada rosca

El tornillo de máquina de titanio es un diseño asombroso, ya que permite productos increíbles para la industria aeroespacial y médica, entre otros. Aprender a fabricarlos no es solo conocer las propiedades, capacidades y limitaciones del fabricante; es comprender la filosofía de la ejecución perfecta. Si conoces el tornillo, conoces el mercado. Si lo tocas, hazlo hermoso.

Nos encantaría tener la oportunidad de analizar su proyecto con mayor detalle, ya sea que desee un lote prototipo de tornillos de máquina de titanio de grado médico o una producción de gran volumen para la industria aeroespacial. Por favor,para una consulta personalizada y un presupuesto.contáctenos en Falcon CNC Swiss
