Mecanizado suizo vs CNC: Una guía basada en datos para la fabricación de precisión

Table of Content [Hide]

En una era donde el ancho de un cabello humano (≈80μm) se considera precisión gruesa, el mecanizado suizo y las tecnologías CNC ocupan nichos diferenciados. Esta inmersión técnica de 2.800 palabras explora sus diferencias a través de datos duros, puntos de referencia de la industria y casos de estudio reales, equipando a los ingenieros para tomar decisiones informadas.

1. Evolución arquitectónica: de tornos a cabezales deslizantes

El caballo de batalla CNC

Los tornos CNC tradicionales revolucionaron la fabricación con automatización programable. Sus mandriles giratorios y herramientas estacionarias manejan piezas de hasta Ø500 mm, ideales para ejes de transmisión automotriz o válvulas industriales. Sin embargo, su talón de Aquiles aparece por debajo de Ø10 mm, donde las fuerzas centrífugas inducen errores de vibración que superan ±0,015 mm.

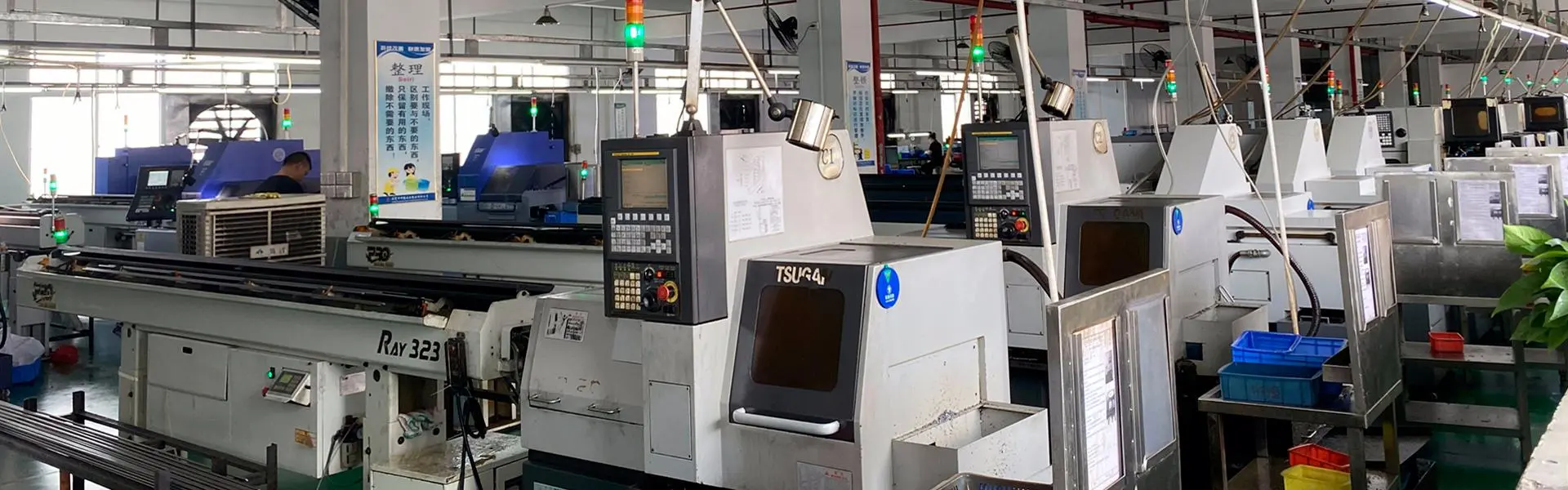

El ADN de precisión del mecanizado suizo

Desarrollado para componentes de relojería en la década de 1880, el CNC suizo moderno integra:

Cabezal deslizante: alimenta la barra a través de un casquillo guía, reduciendo la deflexión de la pieza en un 92% (ASME B5.54-2005).
Herramienta viva: más de 12 herramientas giratorias que operan sincrónicamente para geometrías complejas.
Micro lubricación: sistemas de niebla de aceite que logran películas de 0,1 μm de espesor en los filos de corte.

Descubra más información sobre mecanizado CNC suizo

Comparación de ventajas mecánicas

Parámetro	Torno CNC	Máquina suiza
Sujeción de la pieza	Mandril (3 garras)	Casquillo guía
Distancia herramienta-pieza	5–10 mm	0,1–0,5 mm
Velocidad máxima del husillo	4.000 RPM	16.000 RPM
Amortiguación de vibraciones	Pasiva	Cojinetes hidrostáticos activos

2. Ciencia de materiales: superando límites

Los pesos pesados del CNC

Inconel 718: Mecanizado en álabes de turbina con una resistencia a la tracción de 1.100 MPa.

Acero para herramientas (D2): Endurecido a 62 HRC para matrices industriales.

El dominio delicado del mecanizado suizo

Titanio (Grado 23 ELI): Tornillos espinales con acabados Ra 0,2 μm (aprobado por FDA 510(k)).

Aleaciones de Mg bioabsorbibles: Tornillos óseos temporales que se reabsorben a 0,8 mm/año.

Vespel® SP-1: Aislantes de alta temperatura para herramientas semiconductoras.

Contraste de parámetros de corte

Material	Avance CNC	Avance suizo	Diferencia de acabado superficial
Acero inoxidable 316L	0,15 mm/rev	0,05 mm/rev	Ra 0,8 μm vs 0,3 μm
PEEK	0,20 mm/rev	0,08 mm/rev	Sin rebabas vs desbarbado manual

3. Guerras de tolerancias: duelo a nivel de micras

Limitaciones del CNC expuestas

Deriva térmica: El calentamiento del husillo provoca una deriva dimensional de 0,008 mm en 4 horas.

Marcas de vibración: El análisis de frecuencia muestra vibraciones resonantes por encima de 8.000 RPM.

Arsenal de precisión suizo

Husillos secundarios: Acabado de características traseras sin re-sujeción (concentricidad de 0,002 mm).

Micrómetros láser: Monitoreo en proceso que ajusta las herramientas cada 50 piezas.

Enfriamiento criogénico: Nitrógeno líquido (-196 °C) evita el endurecimiento por trabajo de Ti-6Al-4V.

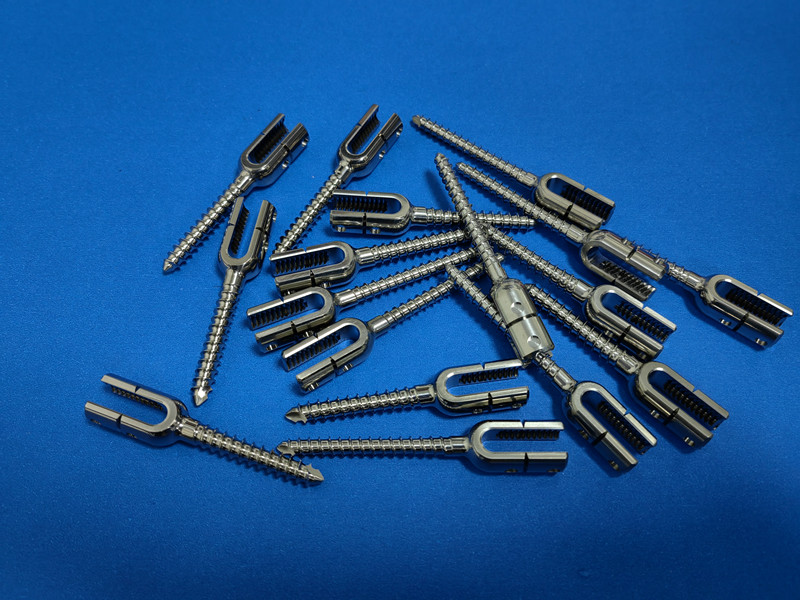

Caso de estudio médico – Tornillos óseos

Métrica	Resultado CNC	Resultado suizo	Mejora
Error de paso de rosca	±0,012 mm	±0,003 mm	75%
Rugosidad superficial	Ra 0,6 μm	Ra 0,2 μm	67%
Tasa de producción	80/h	220/h	175%

4. Análisis de costo-beneficio: cuándo vale la pena el suizo

Calculadora de punto de equilibrio

Use esta fórmula para determinar la tecnología óptima:
(Costo de configuración CNC + (Costo unitario × Volumen)) vs (Costo de configuración suizo + (Costo unitario × Volumen))

Escenario: 10.000 aisladores de PEEK de Ø3 mm

Factor de costo

.author-profile { display: flex; max-width: 800px; margin: 0 auto; padding: 24px; background-color: #f9f9f9; border-radius: 12px; box-shadow: 0 2px 10px rgba(0, 0, 0, 0.1); gap: 24px; align-items: center; margin-top:30px; } /* 头像容器样式 */ .author-avatar-container { flex-shrink: 0; width: 120px; height: 120px; } .author-avatar { width: 100%; height: 100%; border-radius: 50%; object-fit: cover; border: 3px solid #fff; box-shadow: 0 4px 8px rgba(0, 0, 0, 0.1); } .author-info { flex: 1; } .author-name { margin: 0 0 12px 0; font-size: 24px; color: #333; font-weight: 600; } .author-bio { margin: 0; font-size: 16px; line-height: 1.6; color: #666; } .author-bio p{ font-size: 16px !important; line-height: 1.6; color: #666; } .author-bio ul li{ margin-bottom:0; } @media (max-width: 600px) { .author-profile { flex-direction: column; text-align: center; padding: 20px; } .author-avatar-container { margin-bottom: 16px; } }

PREV: ¿Qué hace diferente a un torno suizo? La guía definitiva para la ultra-precisión.

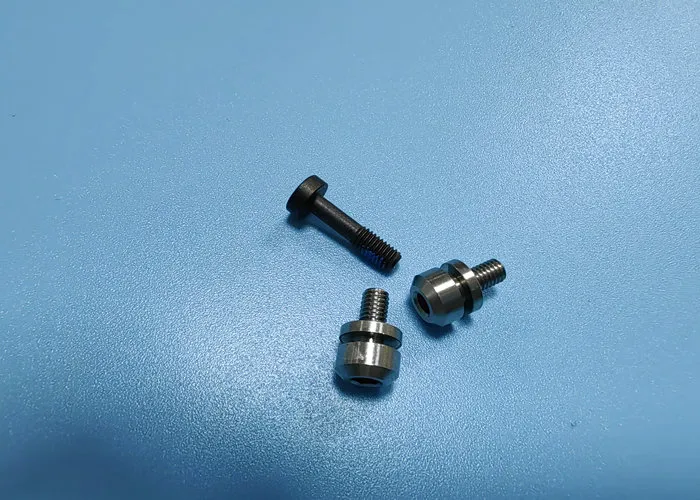

Siguiente: Mecanizado suizo para pernos y tuercas de precisión: Ingeniería del futuro de los microsujetadores
