El automóvil moderno es una red de datos, con más de 100 sensores en el vehículo promedio, que monitorean desde la temperatura del escape y la presión de los neumáticos hasta la posición del árbol de levas y la dinámica del riel de combustible. La confiabilidad de estos sistemas no es negociable y depende de la integridad mecánica y la perfección dimensional de sus piezas metálicas más pequeñas. Aquí es donde el mecanizado CNC de tipo suizo, o mecanizado de tornillo suizo, pasa de ser una opción de fabricación a una necesidad crítica de ingeniería.
En Falcon CNC Swiss, nuestros ingenieros no solo operan máquinas; resolvemos problemas intrincados para proveedores de Nivel 1 y Nivel 2. El cambio hacia los vehículos eléctricos (EV) y los sistemas avanzados de asistencia al conductor (ADAS) ha incrementado exponencialmente la demanda de componentes de precisión para sensores que son más pequeños, más complejos y producidos en mayores volúmenes que nunca. Esta guía profundiza en por qué el mecanizado suizo para sensores automotrices es el proceso de fabricación dominante, explorando los desafíos técnicos, las selecciones óptimas de materiales y las aplicaciones del mundo real que definen este campo de alto riesgo.
Los tornos y fresadoras CNC convencionales sobresalen en muchas tareas, pero se quedan cortos para las piezas largas, delgadas y con características intrincadas comunes en los conjuntos de sensores. Aquí hay un desglose de las ventajas únicas que ofrecen nuestros servicios de mecanizado suizo para esta industria:
Los sensores automotrices se están reduciendo. Un pin de sensor de posición o una sonda de sensor de inyector de combustible pueden tener diámetros inferiores a 2 mm con tolerancias en el rango de micras de un solo dígito (±0.005 mm o 5 µm). El buje guía en un torno de tipo suizo soporta la barra de material a milímetros de la herramienta de corte, eliminando virtualmente la deflexión inducida por la presión de la herramienta. Esto es primordial para producir carcasas de sensores de alta precisión y pequeños pines conductores que deben encajar perfectamente en conectores y conjuntos moldeados.
El rendimiento del sensor puede verse afectado por irregularidades en la superficie. Un acabado deficiente en una sonda de sensor de flujo de masa de aire puede interrumpir el flujo laminar, mientras que las rebabas en una rosca de la carcasa del sensor de oxígeno pueden causar fallas de sellado. Las máquinas suizas, con sus capacidades de herramienta viva y operaciones simultáneas, pueden mecanizar características complejas fuera del eje—agujeros transversales, planos, ranuras y roscas—en una sola configuración. Esto produce los acabados impecables y las geometrías intrincadas requeridas para carcasas de sensores de presión automotrices y ejes de codificadores rotativos sin operaciones secundarias que introduzcan errores.

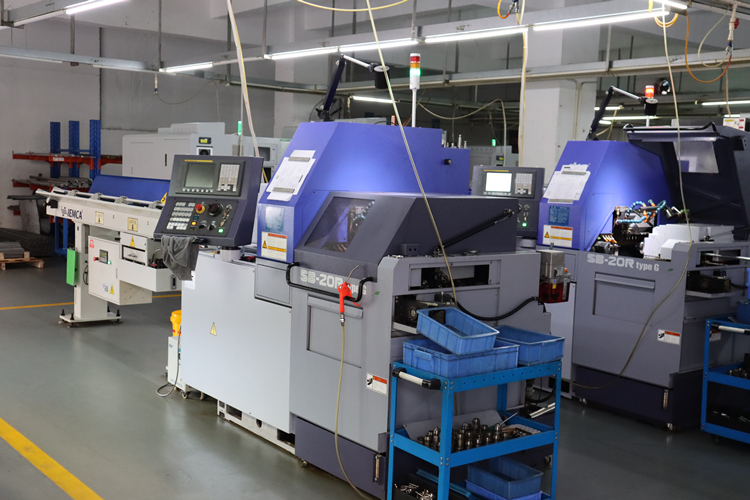

La automoción es un juego de volumen. Un solo modelo de sensor puede requerir millones de componentes de sensores mecanizados con tornillo anualmente. Las máquinas de tornillo suizo están diseñadas para una producción implacable y no supervisada. Combinadas con alimentadores de barras automatizados y calibración en proceso, proporcionan el control estadístico de procesos (SPC) necesario para cumplir con los requisitos de PPAP (Proceso de Aprobación de Piezas de Producción) automotriz. Esto las hace ideales para producir pines de sensores automotrices de alto volumen y cuerpos de conectores con objetivos de cero defectos.
Los sensores viven en compartimientos de motor, transmisiones y pasos de rueda, entornos de calor extremo, vibración, corrosión y exposición a fluidos. El mecanizado suizo maneja sin problemas todo el espectro de materiales necesarios, desde aceros inoxidables resistentes a la corrosión para racores de sensores de temperatura de gases de escape hasta latón de alta conductividad para pines de conectores de sensores electrónicos, e incluso aleaciones exóticas para aplicaciones de próxima generación.
Examinemos aplicaciones específicas donde nuestro mecanizado CNC suizo para sensores aporta un valor crítico.
Estos son los cascos protectores e interfaces estructurales para los elementos sensores.
Materiales: Normalmente acero inoxidable 303/304/316, aluminio 6061, latón C360.
Características: Orificios internos de precisión para el asiento del elemento sensor, ranuras externas para juntas tóricas, roscas de montaje (p. ej., NPT, M12x1.5), planos antigiro y marcas grabadas con láser.
Ejemplo: Una carcasa de sensor de velocidad de rueda ABS requiere un orificio preciso para la captación magnética, una rosca de montaje robusta y una ruta sellada de salida del cable—todo mecanizado concéntricamente para una generación de señal confiable.
Estos son los componentes activos de detección o los objetos detectados.
Materiales: A menudo acero inoxidable 17-4 PH (para resistencia), acero inoxidable martensítico (para magnetismo), titanio (para resistencia ligera).
Características: Diámetros muy pequeños, longitudes precisas, puntas endurecidas, perfiles de cabeza únicos y, a veces, propiedades magnéticas especialmente ajustadas.
Ejemplo: Un pin objetivo del sensor de posición del árbol de levas o cigüeñal es un pin pequeño y endurecido con un perfil específico que debe producirse en volúmenes de millones con variación dimensional cero para garantizar un tiempo de encendido preciso del motor.
La interfaz eléctrica del sensor.
Materiales: Latón de fácil mecanizado (C360) para una excelente conductividad y maquinabilidad, bronce al fósforo para propiedades de resorte.
Características: Geometrías complejas de pin-hembra, zonas de crimpado, agarres de aislamiento y superficies listas para enchapar (para estaño, oro o níquel).
Ejemplo: Un pin conector del sensor TPMS (Sistema de Monitoreo de Presión de Neumáticos) debe proporcionar un sello hermético a los gases, un contacto eléctrico confiable y soportar vibraciones constantes y ciclos térmicos.
Estos conectan el sensor con líneas hidráulicas o neumáticas.
Materiales: Acero inoxidable 316, aluminio, latón.
Características: Puertos internos complejos, roscas de junta tórica o abocinadas JIC/SAE/AN, y características de montaje integradas.
Ejemplo: Un adaptador del sensor de presión de riel de combustible común debe contener combustible diésel de ultra alta presión (más de 2,000 bar) y proporcionar una conexión hermética tanto al riel como al sensor, exigiendo una forma de rosca y un acabado superficial perfectos.
Seleccionar el material óptimo es la mitad de la batalla de ingeniería. Aquí está nuestro análisis de las opciones comunes para piezas de precisión para sensores automotrices:
Material | Propiedades clave | Aplicaciones típicas de sensores | Consideración de mecanizado suizo |
Acero inoxidable 303 | Excelente maquinabilidad, buena resistencia a la corrosión, no magnético. | Carcasas de sensores, cuerpos de conectores, racores generales. | La opción predeterminada para la mayoría de los componentes de acero inoxidable. La ruptura superior de viruta permite la producción de alta velocidad de piezas de sensores complejas. |
Acero inoxidable 316 | Resistencia superior a la corrosión y productos químicos. | Sensores de escape, sensores de urea (DEF), sensores de vehículos marinos/costeros. | Ligeramente más difícil de mecanizar que el 303. Requiere trayectorias de herramienta y refrigerantes optimizados para mantener la vida útil de la herramienta y el acabado superficial en racores críticos de sensores. |
Acero inoxidable 17-4 PH | Se puede endurecer por precipitación hasta una resistencia muy alta (condición H900). | Pines de sensores de alta resistencia, objetivos de eje, sujetadores en zonas de alta vibración. | Se mecaniza en estado recocido (blando) y luego se trata térmicamente. Requiere una planificación cuidadosa para el crecimiento/distorsión posterior al mecanizado. |
Latón C360 | Maquinabilidad y conductividad eléctrica de primera clase. |
