La guía completa del mecanizado suizo de aluminio

Introducción: Por qué el aluminio es una opción fantástica para los tornos tipo suizo

En los pasos de alto volumen y tolerancias ajustadas a lo largo del ciclo de producción, a menudo nos encontramos con dos preguntas: “¿Es bueno el aluminio para el mecanizado suizo?” y “¿Hay momentos en los que elegir mecanizado suizo de aluminio versus torneado CNC?”. Aquí en Falcon CNC Swiss, mecanizamos aluminio en nuestros tornos todos los días. La respuesta es bastante clara: el aluminio es bueno, pero a menudo es más que bueno. Es la mejor manera de producir componentes pequeños y complejos con la máxima eficiencia.

En esta guía, profundizaremos en las aplicaciones de las aleaciones de aluminio para el mecanizado de tornillos suizos yendo más allá de las especificaciones hacia los aspectos prácticos y de ingeniería de por qué y cuándo tiene tanto sentido cierto mecanizado de precisión suizo de aluminio. Ya sea que esté tratando conpiezas pequeñas de aluminio mecanizado suizoestá hecho para o considerandomecanizado suizo de aluminio personalizadopara un nuevo proyecto, esta guía proporciona una base sólida de conocimiento.

Los fundamentos: Cómo funciona el mecanizado de tornillos suizos con aluminio

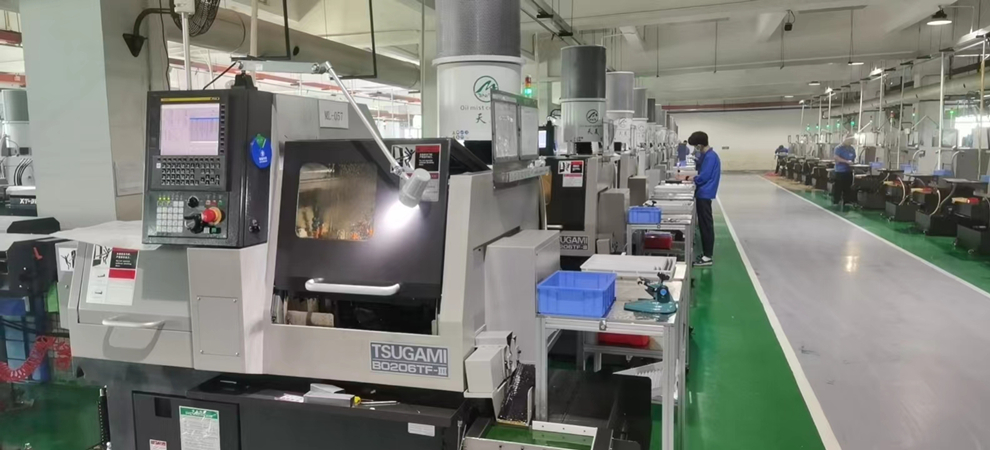

Los tornos tipo suizo, las máquinas que fabrican piezas de aluminio mecanizado con tornillos suizos, a veces también se denominan tornos suizos. La característica distintiva de los tornos tipo suizo es que, en lugar de utilizar un mandril para sujetar las piezas durante el mecanizado, la barra de material se alimenta a través de un casquillo y la pieza se tornea desde una pieza de trabajo soportada solo por las herramientas de corte a través de ese casquillo guía. Esto soporta la pieza mecanizada cerca de las herramientas de corte, minimizando la deflexión y la vibración al trabajar en piezas largas y delgadas, características de laspiezas de aluminio torneadas suizas.

• Debido a que la barra de material está soportada sobre la guía por el casquillo, la estructura más blanda del aluminio se puede mecanizar de forma agresiva sin generar vibraciones, creando mejores acabados.Cuando se utiliza para mecanizar aluminio, los tornos tipo suizo tienen ciertas ventajas y beneficios, que incluyen:

• : Debido a que hay múltiples ejes y herramientas vivas disponibles en las máquinas suizas, es posible completar el mecanizado de piezas complejas de aluminio para tornillos suizos (agujeros descentrados, fresado, rayado cruzado) en un solo paso.Estabilidad:

• : Debido a que la barra se puede alimentar continuamente, las máquinas suizas son adecuadas para muchas piezas idénticas con poca necesidad de intervención del operador.Complejidad en una sola configuración

Eficiencia

Beneficios del mecanizado suizo de aluminio para componentessobre otros procesos proporciona un compromiso entre precisión, eficiencia y capacidad.Optar por

mecanizado suizo de aluminio

1. Precisión extrema para características pequeñas e intrincadases el proceso de referencia. La rigidez inherente del torno suizo significa que las tolerancias de ±0.0005” (0.0127 mm) se mantienen de forma rutinaria, incluso en piezas de menos de 1 mm de diámetro. Esto es fundamental para componentes de conectores, herramientas de corte para cirugía y actuadores aeroespaciales miniaturizados.Este es el beneficio más significativo. Para

micro piezas de aluminio mecanizado suizo

2. Mejor acabado superficial y calidad

La combinación de altas velocidades del husillo (que son buenas para el aluminio), herramientas afiladas y poca deflexión durante la sujeción de la pieza proporciona acabados superficiales soberbios a medida que las piezas salen de la máquina. Esto significa menos o ningún requisito de operaciones de acabado secundarias, lo que conduce a ahorros de costo y tiempo por pieza.

For es increíblemente eficiente. El hecho de que varias operaciones diferentes se puedan completar en un solo amarre reduce en gran medida el tiempo de ciclo y, combinado con la excelente maquinabilidad del aluminio, las piezas complejas se pueden producir económicamente en grandes volúmenes.3. Producción económica de piezas pequeñas

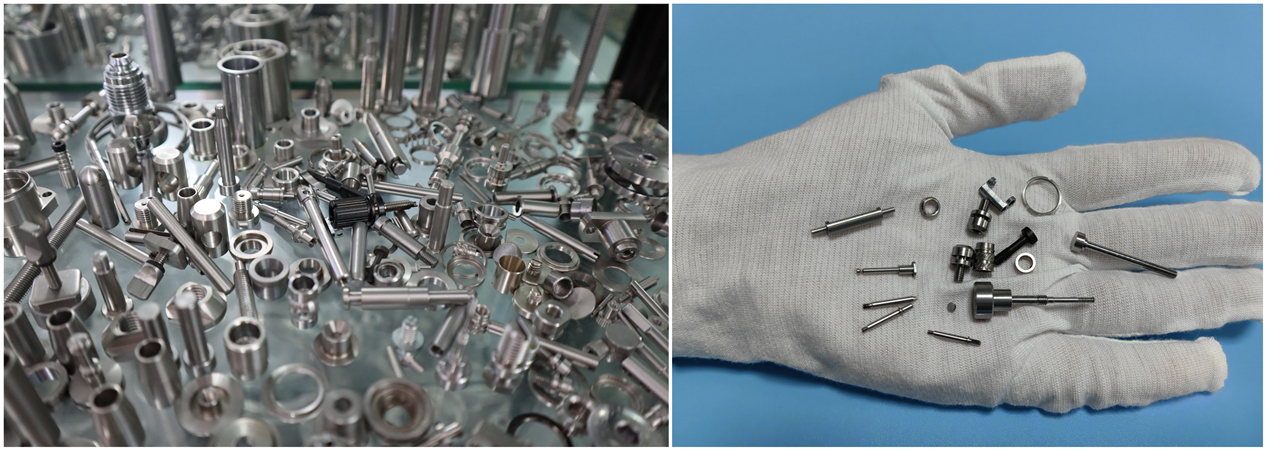

piezas pequeñas de aluminio mecanizado suizo

4. Menos desperdicio de material

Las máquinas suizas son bastante precisas en el uso de materiales. Debido a que las herramientas están cerca del casquillo, el “extremo de barra” que debe desecharse es pequeño. Cuando se utilizan aleaciones de aluminio costosas, esto conserva los costos de material.

Mecanizado suizo de aluminio vs. Torneado CNC: Una perspectiva de ingeniería

es la decisión correcta. Para piezas más básicas y robustas, el torneado convencional será suficiente.MenorEl veredicto de Falcon CNC Swiss:La mayoría de las veces, especialmente si su pieza es pequeña, esbelta o compleja, o si desea mecanizar todo en una sola ejecución,

mecanizado con torno suizo de aluminio

Mejores aleaciones de aluminio para el mecanizado suizo. Aquí están algunas de las más comunes:El mundo del mecanizado de tornillos suizos no es uno en el que cualquier aluminio sirva. Al igual que el mecanizado de metales en sí, elegir la aleación correcta es crucial para

• : La aleación versátil más común. Ofrece un gran equilibrio de resistencia, maquinabilidad, resistencia a la corrosión y soldabilidad. Nuestra opción predeterminada para una gran cantidad de prototipos y componentes de mecanizado suizo de aluminio personalizado.mecanizado CNC de tornillos suizos

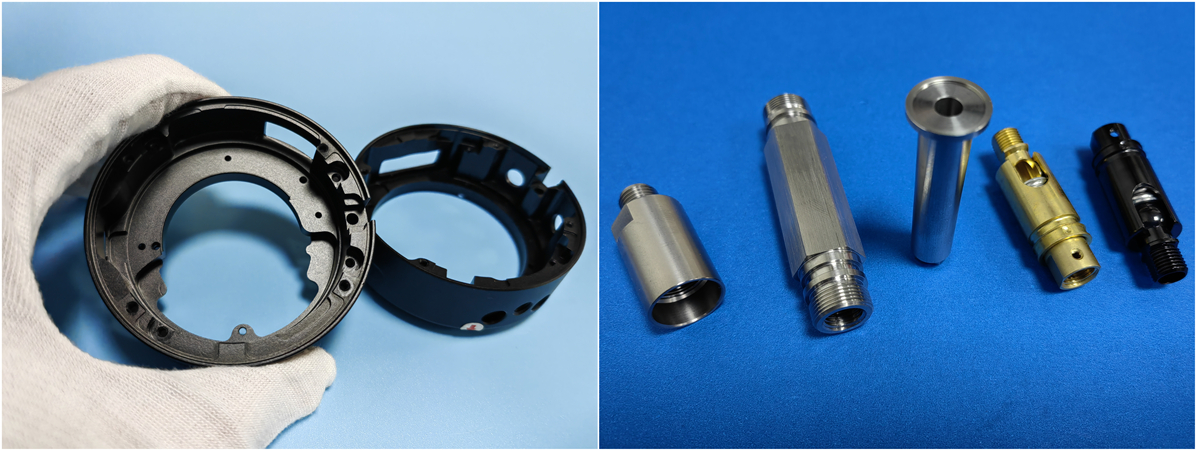

• : La opción de alta resistencia. Comúnmente conocida como “aluminio de aviación”, es mucho más resistente que la 6061 pero algo más difícil de mecanizar y con peor resistencia a la corrosión. Ideal para piezas de aluminio torneado suizo estructurales de alta carga.6061-T6

• : Otra aleación de alta resistencia con gran resistencia a la fatiga. Se mecaniza bien, pero la mala resistencia a la corrosión a menudo requiere anodizado o pintura. Se utiliza en sujetadores aeroespaciales.7075-T6

• : Una aleación no tratable térmicamente con excelente resistencia a la corrosión, especialmente en entornos marinos. Buena conformabilidad pero menor resistencia. Mejor para aplicaciones ambientales específicas.2024-T3/4

• Aluminio 5052: Diseñado específicamente para mecanizado. Los aditivos crean virutas pequeñas y quebradizas, extendiendo la vida útil de la herramienta y mejorando el acabado superficial. La opción principal para los proyectos más exigentes y de alto volumen de

Aleaciones de mecanizado libre (ej. 2011-T3)

mecanizado de tornillos suizos de aluminio

• Pocos procesos pueden igualar las capacidades del mecanizado suizo de aluminio, que aparece en las siguientes industrias:Aplicaciones clave para el aluminio mecanizado suizo

• Médico y dental:Mangos de instrumentos quirúrgicos, piezas endoscópicas, pilares de implantes dentales y pines de conectores. La biocompatibilidad, precisión y facilidad de limpieza del aluminio (dos razones por las que tantos instrumentos quirúrgicos tienen mangos de aluminio) juegan un papel importante.

• Aeroespacial y defensa:Carcasas de sensores, cuerpos de conectores montados en hombro, componentes de guías de onda y actuadores miniaturizados. La relación resistencia-peso de aleaciones como la 7075, combinada con la precisión suiza, da grandes resultados.

• Electrónica y semiconductores:Pines de disipadores de calor y carcasas de conectores, componentes de blindaje de RF y puntas de sonda para zócalos de prueba. Producir las pequeñas características que se encuentran en los semiconductores es la especialidad del mecanizado suizo.

Componentes de inyectores de combustible, carcasas de sensores, pines de transmisión y piezas para sistemas de iluminación avanzados. En resumen, el mecanizado suizo cumple con los estándares automotrices de alto volumen y precisión.

Automotriz:

1. Para ayudarle a optimizar su pieza en cuanto a costo, velocidad y calidad, nuestros ingenieros comparten estos consejos:Consejos de diseño para fabricación (DFM) para aluminio mecanizado suizo

2. Tenga en cuenta las relaciones de longitud a diámetro (L/D): Las máquinas suizas funcionan mejor cuando la relación L/D es mayor que 3. Si su pieza es muy corta, consulte con su fabricante si se puede “encadenar” en múltiplos a lo largo de la barra de material.

3. Especifique las tolerancias sabiamente: Use tolerancias críticas solo cuando la función lo justifique; cada especificación de “±0.0001” aumenta el costo. A menudo, una tolerancia estándar de ±0.001” es adecuada para muchas características.

4. Considere la evacuación de virutas: Diseñe las características para que las virutas se eliminen fácilmente. Evite agujeros ciegos profundos y de pequeño diámetro que puedan llenarse con virutas de aluminio fibrosas.

5. Use herramientas estándar: Los radios de esquina interior deben ser iguales a los tamaños de corte estándar (ej. 0.010”, 0.015”, 0.020”). Las herramientas personalizadas serán más costosas.

: Si se requiere anodizado, especifíquelo, y podemos mecanizar a las dimensiones correctas para permitir el espesor del recubrimiento.

Planifique el acabadoEn Falcon CNC Swiss no solo operamos máquinas; diseñamos resultados. Cada proyecto de mecanizado suizo de aluminio se beneficia de una amplia experiencia en ingeniería de procesos, análisis DFM completo de compra y arrendamiento, y un compromiso con el rigor del control de procesos, todo informado por un profundo conocimiento de la ciencia de materiales de cada aleación que procesamos. Aquí hay un breve vistazo de lo que obtendrá al asociarse con Falcon CNC Swiss para sus necesidades deComponentes de aluminio: Asociación con Falcon CNC Swiss

• mecanizado suizo de precisión de aluminio:

• Compuertas de proceso de análisis de ingeniería: Cada proyecto de aluminio se revisa en busca de problemas de diseño para fabricación, abordando de manera previsora los parámetros de rendimiento y los matices de costo de material antes de que tracemos la primera trayectoria de código.

• Responsabilidad total de trazabilidad y calidad: Desde certificaciones de materiales de validación hasta inspección en el piso de taller, todo nuestro proceso nos permite garantizar que cada lote de piezas de aluminio torneadas suizas sea exactamente lo que necesita.

: Desde los detalles de diseño iniciales hasta los prototipos y las producciones a gran escala, tiene un solo punto de contacto que asegura que su proyecto se entienda completamente y funcione sin problemas y puntualmente.Si tiene prototipos paraPropiedad de punto de contacto único

que puedan beneficiarse del impacto del mecanizado suizo, o si tiene una ejecución de producción para escalar y necesita servicios confiables de mecanizado suizo, empleamos un servicio integral que garantiza precisión y eficiencia en la producción de piezas.

¿Quiere hablar sobre los beneficios que le esperan en su próxima pieza de aluminio mecanizada suiza?micro piezas de aluminio
