Casi todas las máquinas del planeta requieren pernos/tuercas para funcionar; por lo tanto, también los fabricantes y no fabricantes. La mayoría de los artículos se consideran productos básicos que se compran a cualquier proveedor al precio más bajo posible, pero no necesariamente tienen que ser productos básicos en absoluto, porque en muchos casos esta estrategia funciona bien.
Sin embargo, para aquellos sistemas altamente fiables (naves espaciales, dispositivos médicos, motores de carreras), el uso de sujetadores de grado estándar puede provocar fallos en los ensamblajes debido a: roscas peladas (desalineación); montaje inadecuado (forzar la forma en que funciona un ensamblaje); avería catastrófica (incapacidad de un componente individual dentro de un sistema más grande), etc., debido a problemas como: husillos/cabezales mal fabricados o débiles que no encajan correctamente cuando se usan en componentes específicos, etc.
En Falcon CNC Swiss, nos especializamos en la fabricación de sujetadores de precisión para industrias exigentes donde la calidad no puede verse comprometida. Esta guía cubre los métodos clave de fabricación para la producción de pernos y tuercas, explica cuándo el mecanizado CNC y suizo son la opción correcta, detalla la selección de materiales para diferentes aplicaciones y proporciona una lista de verificación para seleccionar los fabricantes de pernos y tuercas adecuados para su proyecto.
La fabricación de sujetadores de precisión se refiere a la producción de pernos, tuercas, tornillos y componentes relacionados con tolerancias ajustadas, acabados superficiales de alta calidad y propiedades mecánicas consistentes. Estos sujetadores están diseñados para cumplir con requisitos de rendimiento específicos que van mucho más allá de los componentes estándar disponibles en el mercado.

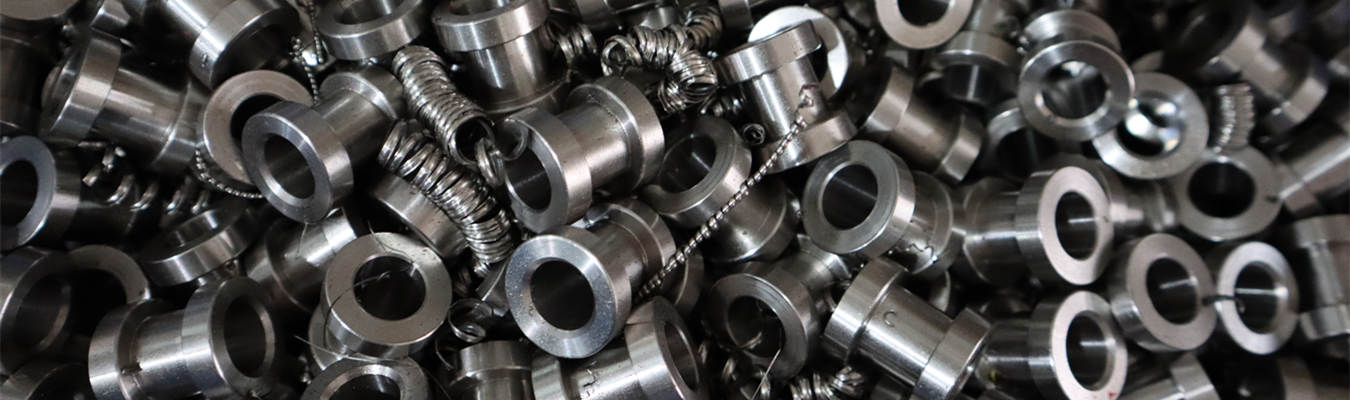

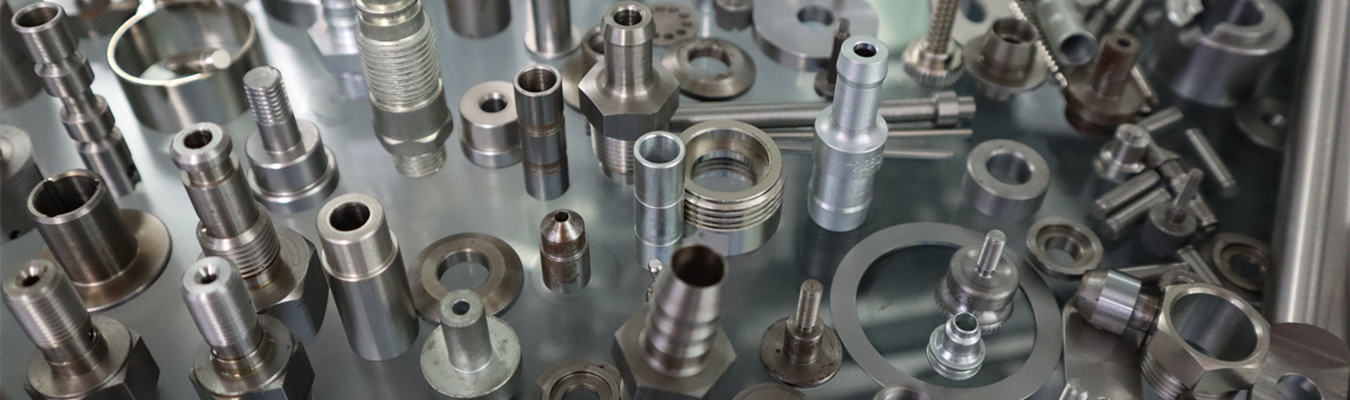

Si bien muchas empresas de fabricación de tuercas y pernos se basan principalmente en el encabezado en frío y el laminado de roscas para la producción en masa, las aplicaciones de precisión a menudo requieren la experiencia de un fabricante de pernos CNC. Para geometrías complejas como tuercas de seguridad con rosca interna, espárragos roscados con características de vástago y pernos personalizados con estilos de accionamiento especiales, el torneado CNC y el fresado CNC ofrecen la precisión y flexibilidad de diseño que otros procesos no pueden igualar.

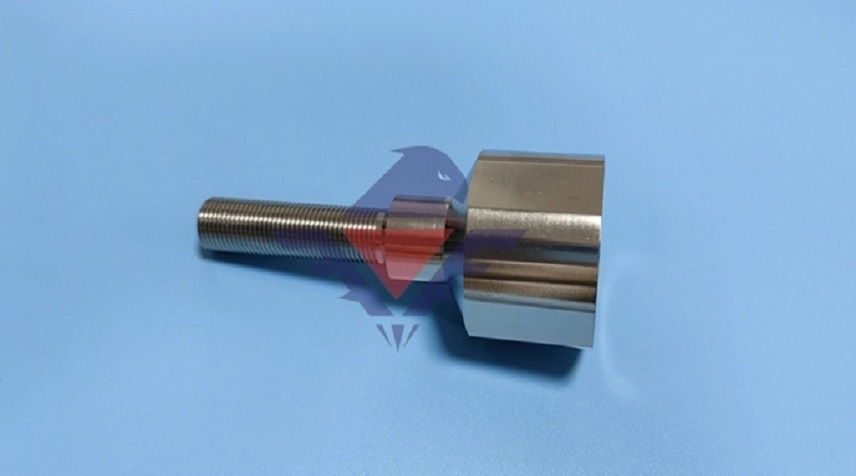

Los pernos y tuercas mecanizados con suizo representan el nivel más alto de fabricación de sujetadores de precisión. Los tornos tipo suizo utilizan un buje guía que soporta la barra de material extremadamente cerca del punto de corte, eliminando la deflexión y permitiendo la producción de componentes largos y delgados con una concentricidad excepcional entre las características críticas.
Los pernos y tuercas se pueden producir mediante varios procesos de fabricación distintos. Cada método tiene sus propias fortalezas, limitaciones y consideraciones de coste.
El conformado en frío o encabezado en frío es uno de los medios más eficientes para la producción en masa de pernos y tuercas estándar mediante el uso de encabezadoras de alta velocidad para dar forma al metal a temperatura ambiente. El coste de la herramienta para el encabezado en frío suele estar entre $2,000 y $6,000, lo que solo puede ser económico cuando se producen volúmenes muy altos; este proceso es mejor para geometrías simples donde existen dimensiones estándar aceptadas y tolerancias moderadas.
El forjado en caliente se utiliza para sujetadores de gran diámetro o alta resistencia y calienta la pieza de trabajo antes del forjado. Se utiliza principalmente para aplicaciones industriales pesadas y de construcción. El forjado en caliente requiere un tiempo considerable para la configuración y solo funcionará para formas relativamente básicas.
El torneado CNC es el método de fabricación principal para lotes pequeños/medianos de pernos y tuercas personalizados que deben fabricarse con un mayor nivel de precisión. El proceso creará componentes acabados utilizando herramientas de corte estacionarias sobre componentes giratorios para cumplir con especificaciones precisas de dimensiones y formas de rosca. La ventaja del torneado CNC es su altísima precisión, bajo coste de herramientas y la capacidad de realizar cambios de diseño sin tener que comprar herramientas nuevas.
El fresado CNC añade capacidad adicional para producir cabezas de pernos de mayor complejidad, estilos de accionamiento especializados y características precisas de tuercas. El uso de centros de mecanizado multieje podría crear geometrías complejas que no podrían producirse mediante torneado o conformado.

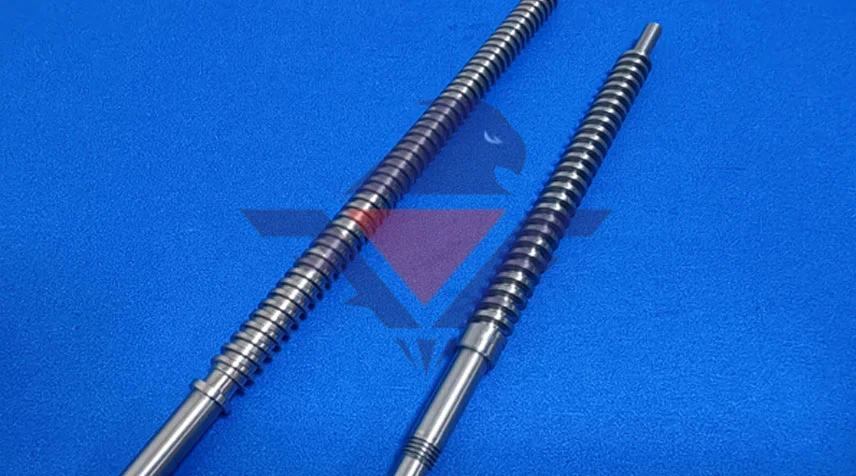

Muchos sujetadores de precisión experimentan un laminado de roscas después del torneado o el conformado en frío. Este proceso desplaza el material para producir roscas en lugar de cortarlas, lo que genera un perfil de rosca más resistente y más resistente a la fatiga. Además, las superficies que experimentan el laminado de roscas tendrán acabados más suaves que las roscas cortadas.
Los tornos CNC tipo suizo son insuperables en la producción de componentes de precisión que deben cumplir con las tolerancias más exigentes, particularmente cuando se fabrican componentes de diámetro pequeño como tornillos para implantes médicos y sujetadores en miniatura diseñados para aplicaciones aeroespaciales. El buje guía soporta directamente la pieza de trabajo en el punto de corte, eliminando virtualmente cualquier deflexión y permitiendo alcanzar tolerancias tan ajustadas como ±0.0002 pulgadas en las características de diámetro. Mediante el uso de máquinas tipo suizo, las operaciones de torneado, fresado, taladrado y roscado pueden realizarse todas en una sola configuración, evitando la acumulación de tolerancias y eliminando la necesidad de operaciones secundarias.
Tabla comparativa de procesos
| Método de fabricación | Ideal para | Capacidad de tolerancia | Coste de herramientas | Coste por unidad (alto volumen) |
| Encabezado en frío | Pernos/tuercas estándar, volumen muy alto | ±0.05–0.1 mm | Alto | Muy bajo |
| Forjado en caliente | Sujetadores de gran diámetro | ±0.1–0.2 mm | Muy alto | Bajo |
| Torneado CNC | Sujetadores personalizados, volumen bajo-medio | ±0.005–0.01 mm | Bajo | Moderado |
| Fresado CNC | Cabezas complejas y características de accionamiento | ±0.005–0.01 mm | Bajo | Moderado–Alto |
| Mecanizado tipo suizo | Sujetadores pequeños, complejos y de alta precisión | ±0.002–0.005 mm | Bajo | Moderado |
La elección del material determina directamente la resistencia, la resistencia a la corrosión, el peso y el coste de sus sujetadores. Diferentes aplicaciones exigen diferentes propiedades de los materiales.
Acero inoxidable 304 y 316/316L: Los sujetadores de acero inoxidable 304/316/316L proporcionan una excelente resistencia a la corrosión y versatilidad para aplicaciones marinas, de procesamiento químico, médicas y de servicio de alimentos debido a sus propiedades de resistencia aceptables. La pasivación de tuercas y pernos 304/316/316L para maximizar su capacidad natural de resistir la corrosión mejora su rendimiento.
Acero al carbono: Los sujetadores de acero al carbono se consideran los más resistentes y menos costosos de todos los tipos de sujetadores; se utilizan en una variedad de industrias, incluyendo la industrial general, automotriz y de construcción. Los sujetadores de acero al carbono están disponibles en varios grados y pueden tratarse térmicamente para obtener una mayor resistencia (Grado 2, 5 y Titánio 23).
Titanio Grado 5, 2 y 23: La relación superior de resistencia a peso, la excepcional resistencia a la corrosión y las propiedades de biocompatibilidad hacen que los sujetadores de titanio (pernos y tuercas) sean ideales para aplicaciones aeroespaciales, automotrices y médicas de alto rendimiento. El titanio pesa aproximadamente un 60% menos que el acero. El sujetador de titanio más utilizado para aplicaciones de alta resistencia es el Grado 5 (Ti-6Al-4V).
Aluminio: La naturaleza ligera y la resistencia a la corrosión de los sujetadores de aluminio los convierten en una buena opción para cualquier aplicación donde se necesite una reducción de peso. Los drones (como sujetadores estructurales), los gabinetes electrónicos y los ensamblajes de maquinaria ligera son solo algunos ejemplos donde se pueden encontrar sujetadores de aluminio.
Latón: Los sujetadores de latón (pernos y tuercas) proporcionan buena resistencia a la corrosión, excelente maquinabilidad y un acabado atractivo; las aplicaciones típicas de los sujetadores de latón incluyen accesorios de fontanería, conexiones eléctricas y ensamblajes mecánicos de baja carga.
Aleaciones exóticas: Para sujetadores utilizados en entornos extremos, se pueden usar aleaciones exóticas como Inconel, Hastelloy, MP35N, etc., para conexiones submarinas, pernos para reactores químicos y sujetadores en instalaciones nucleares.

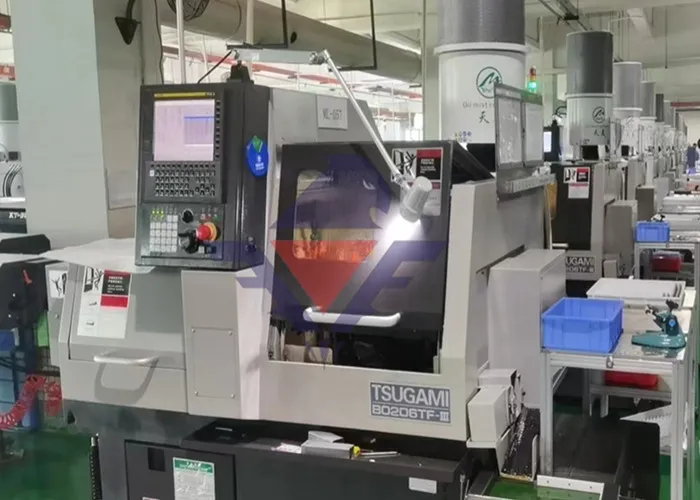

La máquina de tornillos tipo suizo se ha convertido en el estándar de la industria para producir pernos y tuercas CNC de precisión de diámetro pequeño. Esto se logra alimentando la barra de material directamente a través de un buje guía de precisión, ubicado inmediatamente al lado de la posición de corte en un torno suizo. Cuando el material se mecaniza y se retira de la pieza de trabajo, la pieza de trabajo se apoya en el punto exacto de retirada, eliminando así cualquier deflexión que pudiera ocurrir al mecanizar piezas largas y delgadas en un torno convencional.
Al utilizar una máquina suiza multieje, el torneado, fresado, taladrado y roscado se pueden realizar en la misma pieza en un solo ciclo de mecanizado. Este ciclo único de mecanizado permite una alineación perfecta del diámetro exterior, las características internas y el paso de rosca de la pieza, y este es un beneficio que no se puede lograr cuando se utilizan múltiples procesos en la misma pieza durante un período prolongado en múltiples máquinas.
Tolerancias típicas para sujetadores mecanizados con suizo:
Tolerancias de diámetro: ±0.0002 pulgadas (±0.005 mm)
Concentricidad (DE a DI): 0.0005 pulgadas TIR o mejor
Calidad de rosca: ISO 5g6g o 6H según norma ISO 965
Materiales comúnmente procesados en máquinas suizas para sujetadores:
Titanio (Grado 5, Grado 23)
Acero inoxidable 316L
PEEK y otros plásticos de ingeniería
