Los gabinetes mecanizados personalizados no solo están diseñados para ajustarse a las dimensiones exactas del producto electrónico (placa de circuito, paquete de baterías, etc.), sino que también tienen ubicaciones precisas para elementos estructurales (orificios de montaje, orificios de refrigeración, etc.) necesarios para soportar el funcionamiento del producto electrónico. La fabricación real de gabinetes personalizados requiere una selección adecuada de materiales para optimizar el costo frente al rendimiento.
El diseño de ingeniería para eliminar la interferencia electromagnética (EMI) puede ser desafiante y complejo. Hay muchos factores a considerar al diseñar gabinetes personalizados que incluir. Esta guía proporciona información detallada no solo sobre cómo diseñar un gabinete personalizado, sino también sobre qué procesos de fabricación producen los productos más confiables para tiradas de producción.
Además, esta guía proporciona información sobre cómo identificar fabricantes confiables de gabinetes personalizados y qué criterios se deben utilizar para evaluarlos, de modo que cuando decida seleccionar un fabricante de gabinetes mecanizados de precisión, la probabilidad de éxito se maximice.
Finalmente, esta guía proporciona consideraciones importantes al seleccionar un fabricante de gabinetes personalizados, incluidas certificaciones de rendimiento (ISO9001, ISO13485), programas de aseguramiento de calidad e instalaciones de última generación para producir sus gabinetes. Siguiendo las pautas de esta guía, estará mejor preparado para localizar y seleccionar el fabricante de gabinetes personalizados que cumpla con sus expectativas de entrega y presupuesto.

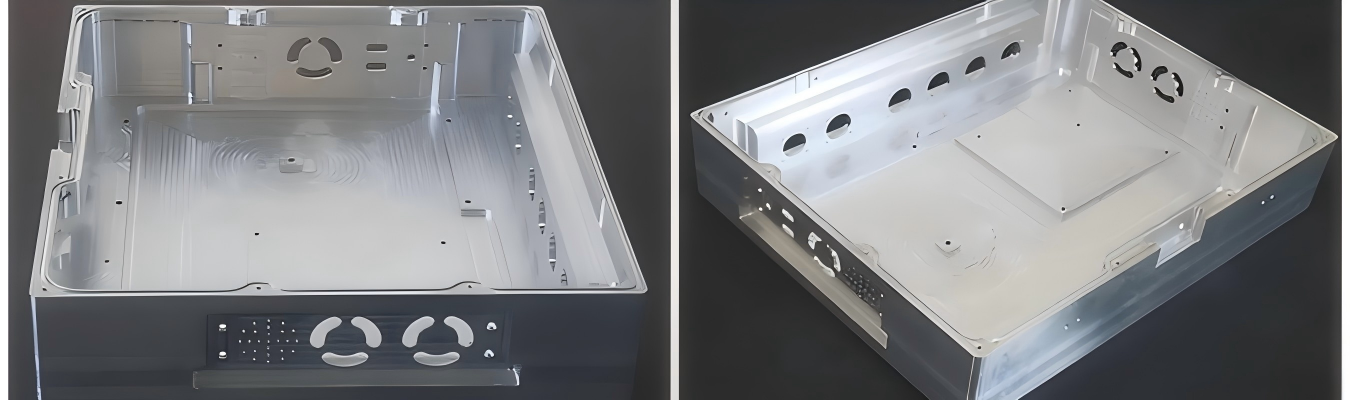

Un gabinete mecanizado personalizado es una caja protectora que se ha fabricado especialmente a partir de materia prima utilizando métodos de mecanizado CNC (Control Numérico por Computadora). Los gabinetes mecanizados personalizados se fabrican a partir de materias primas en bloques sólidos y se procesan para producir productos terminados del mismo tipo; por lo tanto, difieren de los gabinetes de plástico estándar o las cajas de chapa metálica dobladas, ya que no utilizan plástico ni metal para formar el producto final. En cambio, se crean utilizando una máquina CNC para eliminar el material que produce la forma final del gabinete con todas las características internas, como salientes de montaje, recortes para conectores, rejillas de ventilación y características superficiales.
Construcción monolítica: Sin líneas de separación, sin costuras soldadas, sin puntos débiles
Alta precisión dimensional: Tolerancias estrechas significan que los PCB, conectores y juntas encajan perfectamente
Excelente blindaje EMI: Un gabinete de metal sólido actúa como una jaula de Faraday cuando está correctamente diseñado
Flexibilidad de diseño: Los cambios son fáciles de realizar actualizando el archivo CAD, sin modificaciones costosas de herramientas
Para volúmenes de producción de bajos a medios, típicamente de 10 a 5,000+ unidades, el mecanizado CNC es a menudo la ruta más rentable y rápida hacia el mercado. Obtenga más información sobre los servicios de mecanizado CNC de precisión para la fabricación de gabinetes personalizados.
Elegir el material adecuado para su gabinete metálico mecanizado o carcasa de plástico afecta directamente el rendimiento, el peso, el costo y la apariencia. Aquí se muestra cómo se comparan las opciones más comunes.
| Material | Mejor para | Beneficios clave | Consideraciones |
| Aluminio 6061 | La mayoría de los gabinetes electrónicos, controles industriales, dispositivos de consumo | Ligero, excelente maquinabilidad, buena conductividad térmica, resistente a la corrosión | Puede requerir anodizado para resistencia al desgaste y apariencia |
| Aluminio 7075 | Aeroespacial, defensa, aplicaciones de alta tensión | Relación resistencia-peso muy alta, utilizado en entornos exigentes | Más caro, más difícil de mecanizar que el 6061 |
| Acero inoxidable (304/316) | Entornos hostiles, marinos, grado alimenticio, equipos para exteriores | Excelente resistencia a la corrosión, alta resistencia, duradero | Pesado, más difícil y costoso de mecanizar, menor conductividad térmica |
| Latón | Blindaje RF, gabinetes premium, carcasas decorativas | Blindaje EMI/RFI natural, excelente maquinabilidad, apariencia atractiva | Alto costo del material, pesado, puede empañarse sin recubrimiento |
| POM (Delrin) | Aislamiento eléctrico, piezas estructurales internas | Plástico de ingeniería rígido, buena estabilidad dimensional, fácil de mecanizar | Sin protección EMI, rango de temperatura limitado |
| ABS / PC (Plástico) | Prototipos ligeros, aplicaciones sensibles al costo | Bajo costo, ligero, fácil de mecanizar | Durabilidad limitada, mala conductividad térmica, protección EMI mínima |
La industria de gabinetes de mecanizado personalizado está actualmente impulsada por el aluminio; debido principalmente a lo que proporciona en términos de: resistencia, peso, costo y maquinabilidad. La opción más común para gabinetes fresados CNC que son ligeros y requieren un paso térmico efectivo y están afectados por blindajes EMI es el aluminio. Si la máxima resistencia a la corrosión y rigidez estructural son cruciales, entonces los materiales utilizados podrían ser acero inoxidable. Por el contrario, cuando se utiliza un método de aislamiento y/o un prototipo de bajo costo, los plásticos de ingeniería serían favorables (es decir, Delrin y ABS).
Diseñar una caja de gabinete personalizada implica más que solo hacer que se vea bien. Aquí están los factores de ingeniería que debe considerar correctamente.
El calor es el enemigo de la electrónica. Un gabinete de aluminio mecanizado bien diseñado puede ayudar activamente a enfriar sus componentes. La alta conductividad térmica del aluminio, aproximadamente 205 W/m·K para el 6061, significa que el calor se transfiere eficientemente desde los componentes calientes al cuerpo del gabinete.
Las mejores prácticas para la gestión térmica en el mecanizado de gabinetes personalizados incluyen:
Integrar aletas o características de disipador de calor: Las aletas de refrigeración se pueden mecanizar directamente en las paredes del gabinete, eliminando la necesidad de disipadores de calor separados
Diseñar patrones de ventilación: La colocación optimizada de las rejillas de ventilación permite el flujo de aire por convección sin comprometer la protección de ingreso
Asegurar superficies de montaje planas: Una interfaz perfectamente plana entre el PCB y el gabinete maximiza la transferencia térmica
Considerar materiales de interfaz térmica: Los espacios entre los componentes y el gabinete se pueden rellenar con almohadillas o pasta térmicamente conductora
Un fabricante de gabinetes de aluminio personalizados con capacidades CNC puede mecanizar estas características térmicas directamente en la carcasa, algo imposible con cajas estándar.
La interferencia electromagnética (EMI) puede interrumpir la electrónica sensible. Un gabinete mecanizado CNC de metal sólido proporciona un blindaje EMI natural cuando se diseña correctamente.
Requisitos clave para un blindaje EMI efectivo:
Contacto continuo a lo largo de las superficies de unión: La interfaz entre la tapa y la base debe ser perfectamente plana para crear un sello
Juntas conductoras: Las áreas de brida deben acomodar juntas conductoras que cierren cualquier espacio
Ranuras de cuchilla: Ranuras mecanizadas con precisión para juntas de sellado aseguran que no haya fugas de radiación
Colocación de salientes para tornillos: Los salientes para tornillos correctamente posicionados mantienen una presión de sujeción constante alrededor del perímetro
Cuando trabaja con un proveedor experimentado de gabinetes mecanizados, estas características se mecanizan con tolerancias estrechas, típicamente ±0.05mm o mejor, asegurando que no haya espacios para que la interferencia escape o entre.
Los gabinetes estándar rara vez coinciden con el diseño de su PCB. Una caja de gabinete personalizada le permite optimizar el espacio interno.
Las consideraciones de diseño para el ensamblaje incluyen:
Salientes de montaje para PCB: Salientes roscados o de presión ubicados con precisión que se alinean perfectamente con su placa
Recortes para conectores: Aberturas con el tamaño y posición exactos para puertos USB, conectores RJ45, interruptores y pantallas
Canales de enrutamiento de cables: Vías internas para mantener el cableado organizado y evitar pellizcos
Compartimentos para baterías: Áreas rebajadas diseñadas específicamente para su fuente de alimentación
En Falcon CNC Swiss, nuestros ingenieros revisan su archivo CAD antes de cotizar y proporcionan comentarios DFM (Diseño para Fabricación). Le ayudamos a identificar áreas donde pequeños cambios de diseño (agregar radios a las esquinas internas, estandarizar tamaños de orificios, relajar tolerancias no críticas) pueden reducir el tiempo de mecanizado y reducir los costos sin afectar el rendimiento.
Los dispositivos electrónicos modernos exigen diseños ligeros y compactos. Eso a menudo significa gabinetes de paredes delgadas, algunos con espesores de pared por debajo de 2 mm, o incluso tan bajos como 0.9–1.5 mm. Si bien estos diseños reducen el peso y mejoran la gestión térmica, presentan serios desafíos de mecanizado.
Las piezas de pared delgada son propensas a tres problemas principales durante el mecanizado CNC:
| Problema | Causa | Efecto |
| Deformación | Las fuerzas de corte doblan las paredes delgadas sin soporte |
