Los sujetadores estándar (a veces llamados sujetadores comerciales), como tuercas y tornillos, se pueden utilizar en muchas situaciones; sin embargo, si su diseño requiere una forma de rosca especial, una longitud especial, un material especial o una configuración de cabeza única, entonces los sujetadores estándar no son adecuados para su aplicación.
Los pernos y sujetadores personalizados llenan el vacío entre los catálogos estándar y el cumplimiento de sus necesidades y requisitos específicos, asegurando un ajuste adecuado, propiedades de materiales y un rendimiento constante en entornos como: ensamblajes aeroespaciales, implantes médicos y maquinaria industrial.
Esta guía describe lo que los ingenieros y el personal de compras necesitan saber sobre la fabricación de pernos personalizados; cómo funciona el proceso, cómo elegir los materiales adecuados, cómo estimar el plazo de fabricación y cómo identificar un fabricante de pernos personalizados de buena reputación que pueda proporcionar piezas según las especificaciones de manera consistente.
Los pernos personalizados son sujetadores roscados fabricados según especificaciones no estándar. A diferencia de los pernos estándar que siguen las normas de la industria (ASTM, ISO, DIN), los pernos personalizados se diseñan en función de condiciones de carga específicas, exposición ambiental y requisitos dimensionales únicos para su aplicación.
Los sujetadores personalizados cubren un amplio espectro:
Los tornillos de máquina personalizados para instrumentos de precisión requieren pasos de rosca y geometrías de cabeza exactos que los gráficos estándar no pueden proporcionar.
Pernos a medida con longitudes o especificaciones de material inusuales para maquinaria especializada.
Sujetadores industriales personalizados diseñados para soportar temperaturas extremas, productos químicos corrosivos o entornos de alta vibración.
Cuando el hardware estándar no puede cumplir con sus requisitos, los pernos fabricados a medida se convierten en la única solución viable.
Elegir el material adecuado para pernos y tuercas personalizados es la decisión de ingeniería más importante en el proceso de diseño. La selección del material afecta la resistencia, la resistencia a la corrosión, el peso, el costo y, en última instancia, la vida útil de su ensamblaje.
| Material | Nivel de resistencia | Resistencia a la corrosión | Maquinabilidad | Aplicaciones típicas |
| Acero al carbono (Grado 5, 8) | Alta a muy alta | Pobre (requiere recubrimiento) | Buena | Sujetadores estructurales industriales y automotrices en general |
| Acero inoxidable (303, 304, 316) | Moderada a alta | Excelente | Moderada a buena | Dispositivos médicos, procesamiento de alimentos, marina, plantas químicas |
| Titanio (Grado 5, 23) | Muy alta | Excelente | Baja (requiere mecanizado especializado) | Aeroespacial, implantes médicos, carreras de alto rendimiento |
| Acero aleado (4140, 4340) | Muy alta | Moderada | Moderada | Maquinaria pesada, ensamblajes críticos de alta resistencia |
| Latón | Baja | Moderada | Excelente | Decorativo, conectores eléctricos, aplicaciones de baja carga |
| Aluminio (6061, 7075) | Moderada | Buena | Alta | Ensamblejes ligeros, drones, electrónica |
Todos los materiales presentan algún tipo de compensación. Por ejemplo, los pernos personalizados de acero al carbono grado 8 son rentables pero no tienen resistencia a la corrosión, por lo que requieren recubrimientos propensos a la corrosión, mientras que el titanio tiene una excelente resistencia a la corrosión y biocompatibilidad, pero requiere un mecanizado de tornillos suizo avanzado y refrigerantes especiales para su mecanizado. El acero inoxidable es un buen compromiso entre estos dos extremos porque tiene una resistencia a la corrosión razonable y es moderadamente mecanizable.
Al seleccionar materiales para pernos y sujetadores personalizados, considere:
Requisitos de resistencia a la tracción: ¿Cuánta carga debe soportar el sujetador?
Exposición ambiental: ¿Enfrentará humedad, productos químicos, agua salada o temperaturas extremas?
Restricciones de peso: ¿Es crítica la reducción de peso para su aplicación?
Cumplimiento normativo: ¿El material debe cumplir con los estándares FDA, ASTM o ISO?
Presupuesto de costos: ¿Puede el proyecto absorber los costos de materiales premium cuando sea necesario?
Para aplicaciones que requieren sujetadores industriales personalizados, equilibrar estos factores con un fabricante de pernos personalizados durante la fase de diseño generalmente produce la solución más rentable.
La fabricación de pernos personalizados implica transformar sus especificaciones de diseño en sujetadores roscados terminados. El proceso varía según la complejidad, el volumen y los requisitos de precisión.
El primer paso es enviar un dibujo CAD de la pieza, o una muestra de su pieza, a un servicio de fabricación de pernos personalizados calificado. La revisión de DFM (Diseño para Fabricación) de la pieza presentada es para verificar la capacidad de fabricación, incluyendo roscas, geometría de la cabeza, socavados y material. Este paso identifica las eficiencias de costos y calidad de fabricación antes de que comience la producción.
Se obtiene barra de metal en bruto con las certificaciones de material apropiadas. Para aplicaciones críticas, se mantiene la trazabilidad completa desde la fábrica hasta la pieza terminada.
Existen dos métodos principales para producir pernos y sujetadores personalizados:
Encabezado en frío (Conformado)
El encabezado en frío comprime el alambre de metal en formas de sujetadores sin eliminar material. El proceso utiliza encabezadores de alta velocidad que pueden producir cientos de piezas por minuto.
Las ventajas incluyen:
Costo por unidad muy bajo en grandes volúmenes (más de 50,000 piezas)
Excelente utilización del material (mínimo desperdicio)
Estructura de grano mejorada y mayor resistencia a la fatiga
No obstante, existen restricciones en cuanto al uso del encabezado en frío como método de fabricación. Según una guía de referencia, el encabezado en frío "comprime la estructura del grano del material y, por lo tanto, aumenta la resistencia a la fatiga"; sin embargo, el proceso de encabezado en frío no puede crear ninguna característica de socavado, características internas complicadas, ni puede proporcionar tolerancias muy ajustadas.

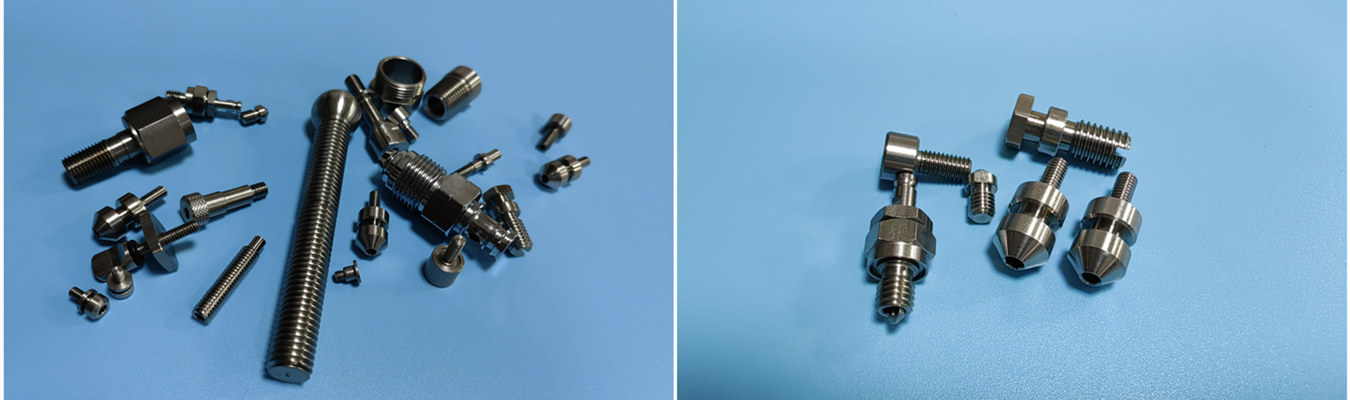

La operación de torneado suizo CNC es un ejemplo de un proceso sustractivo donde una herramienta de corte giratoria corta el material de una longitud de material (barra en bruto) para producir el componente (sujetador). El mecanizado suizo CNC es adecuado para fabricar sujetadores complejos de diámetro pequeño que no se pueden fabricar utilizando el método de encabezado en frío. Una guía comparativa que detalla las ventajas/desventajas de usar diferentes procesos de fabricación explica: "un tamaño de lote pequeño de 500 piezas de precisión diseñadas a medida con múltiples características intrincadas; se beneficiaría del mecanizado de tornillos, ya que este método proporciona la precisión y flexibilidad necesarias".
Los pernos personalizados producidos mediante torneado suizo ofrecen:
Tolerancias más ajustadas (tan bajas como ±0.005 mm)
Características complejas (canales internos, socavados, sistemas de accionamiento personalizados)
Acabados superficiales superiores
Versatilidad de materiales (incluyendo titanio y acero inoxidable)
Muchos sujetadores personalizados requieren procesamiento adicional después del mecanizado o encabezado inicial:
Laminado de roscas: Mejora la resistencia a la fatiga mientras mantiene la precisión dimensional
Tratamiento térmico: Aumenta la resistencia al desgaste superficial y la resistencia del núcleo para aplicaciones de servicio pesado
Galvanoplastia y recubrimientos: Añade resistencia a la corrosión y propiedades superficiales
Pasivación: Elimina la contaminación superficial de los componentes de acero inoxidable
Los fabricantes de pernos personalizados de buena reputación realizan inspecciones rigurosas durante toda la producción
