Pocos componentes son más importantes y extendidos en el campo de la transmisión de potencia y el control de movimiento que el eje estriado. No es de extrañar que estos ejes fabricados con gran cuidado sean trabajadores prácticamente anónimos en la maquinaria de innumerables aplicaciones, desde la transmisión de automóviles hasta los actuadores en las plantas de energía de los aviones. Falcon CNC Swiss se especializa en la fabricación de precisión de estas piezas vitales. En este artículo exhaustivo, abordaremos en detalle el tema de qué es un eje estriado, qué hace, qué tipos existen y qué procesos de fabricación se utilizan para producirlos con el fin de obtener resultados óptimos.
Un eje estriado, en su definición más simple, es un elemento mecánico diseñado para transmitir fuerza de torsión y mantener una relación de velocidad entre dos componentes. Presenta una serie de crestas o dientes, a los que llamamos estrías, rectificadas paralelas al eje del eje. Engrana con el componente hembra correspondiente, engranaje o cubo, y proporciona una unión que permite la transmisión de par y también un ligero desplazamiento axial.
Se observará que un punto de contacto único se proporciona en el conjunto de chaveta y asiento de chaveta. El eje estriado, por otro lado, tiene muchos puntos de contacto alrededor de su circunferencia. Esto distribuye uniformemente la carga, lo que da como resultado una conexión más fuerte, más confiable y con mayor capacidad de par. En resumen, el eje estriado es una solución moderna y altamente desarrollada para los problemas que surgen en el alto rendimiento de las aplicaciones de potencia pesada de movimiento rotatorio.
Hay varias funciones esenciales para las que un eje estriado es adaptable en los conjuntos mecánicos.
(1) Transmisión de par: Este es su campo principal de acción. Está diseñado para transmitir movimiento rotatorio desde el miembro conductor al miembro conducido, como de un motor a una transmisión.
(2) Compensación de desalineaciones axiales: Los ejes estriados son capaces de compensar ligeras desalineaciones entre las piezas a las que están conectados, reduciendo el desgaste y la tensión a los que de otro modo estarían sometidas las piezas.
(3) Movimiento lineal: Al transmitir par, los ejes estriados permiten que la pieza que acopla con ellos tenga movimiento lineal, es decir, que se deslice a lo largo del eje. Esto es de suma importancia en aplicaciones como columnas de dirección colapsables y dispositivos de cambio de transmisión.
(4) Sincronización e indexación: La disposición precisa de las estrías asegura que las piezas acoplen en una posición definida, proporcionando así la sincronización correcta necesaria en aplicaciones como dispositivos de temporización.
(5) Mayor capacidad de carga: Al distribuir la carga a través de varias estrías, es posible transmitir un par significativamente mayor que con un eje chavetero del mismo diámetro.
Los ejes estriados se clasifican según la forma de la cresta o diente y el diámetro mayor del eje estriado. Los tipos más comunes que fabrica eje estriado personalizado Falcon son:
(1) Estrías de evolvente: Este es el tipo predominante. Los dientes tienen una curva de evolvente, que es la misma curva que se usa en los dientes de engranaje. Son fuertes, autocentrantes en su montaje y capaces de compensar ligeras desalineaciones. Tienen tamaños y formas estandarizados para la intercambiabilidad. Las normas ANSI B92.1 y DIN 5480 son especificaciones bajo las cuales se pueden producir ejes estriados de evolvente.
(2) Estrías de lados rectos: Estas, como se puede adivinar por el nombre, tienen dientes laterales que son rectos y paralelos entre sí. Son más fáciles de producir en algunos casos, pero son inferiores a las estrías de evolvente en cuanto a su capacidad para manejar desalineaciones y resistencia en comparación con su tamaño de diente.
(3) Estrías dentadas o serradas: Estas estrías tienen dientes de forma triangular y se utilizan en aplicaciones de servicio más ligero y donde se emplea un montaje de ajuste a presión permanente.
(4) Estrías de bolas: Se trata de una innovación que consiste en un estriado de bolas recirculantes en ranuras que proporciona un movimiento lineal prácticamente sin fricción en condiciones de trabajo, con transmisión de par. Este eje es adecuado para trabajos de alta precisión, como en automatización y robótica.

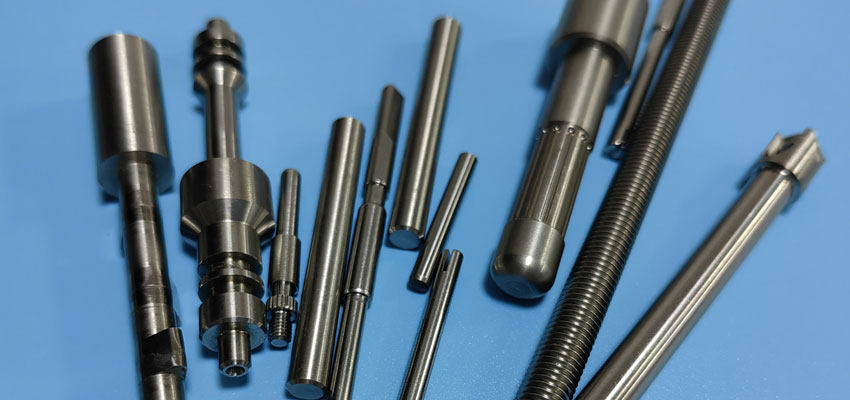

En la fabricación de ejes estriados de buena calidad se requiere mucho cuidado en el mecanizado. En Falcon CNC Swiss, disponemos de diferentes métodos modernos de procesamiento:
Fresado CNC: Con nuestros centros de fresado CNC multieje podemos mecanizar con precisión perfiles de estrías complejos, especialmente adecuado para prototipos y fabricación de volumen bajo o medio.
Torneado y tallado CNC: Para producción en masa se utiliza torneado de precisión combinado con tallado, que es un proceso de generación de engranajes donde una fresa madre corta progresivamente los dientes de las estrías en la pieza en bruto giratoria. Esto es muy económico para estrías de evolvente.
Brochado: En este caso, una herramienta dentada (la brocha) se empuja o tira linealmente sobre el eje para brochar la estría en una sola operación. Es rápido, extremadamente preciso y es un proceso muy común para estrías internas o algunas externas.
Rectificado: La máxima precisión y acabado superficial se obtienen fácilmente en ciertos aceros duros preferiblemente mediante rectificado de perfiles. Este proceso implica tolerancias muy estrechas necesarias en ejes estriados utilizados para especificaciones aeroespaciales y médicas.
Mecanizado CNC suizo: Esta es nuestra especialidad con tornos de tipo suizo que brindan gran estabilidad y precisión en la fabricación de ejes largos y delgados. El casquillo guía sostiene el material justo detrás de la herramienta de corte, evitando cualquier deflexión y permitiendo la producción simultánea de estrías, roscas, etc., en una sola configuración de trabajo.
Dado que el rendimiento y la durabilidad de los ejes estriados dependen en gran medida del material con el que están hechos, los siguientes son los materiales habituales en uso:
Aceros aleados (aleaciones 4140, 4340): Este es el material estándar utilizado en la industria para aplicaciones de alta resistencia, y muestran combinaciones de buena resistencia, tenacidad y resistencia al desgaste, que responden bien al tratamiento térmico.
Aceros al carbono (aleaciones 1045, 1215): En estos casos, suele ser el método menos costoso para proporcionar las aplicaciones requeridas, donde no se necesita una gran exigencia del material. La resistencia y la buena maquinabilidad son la base de la aplicación de estos productos.
Aceros inoxidables (303, 304, 316, 17-4PH): En general, los productos más blandos de los anteriores se utilizan en esta clase para ejes estriados, siendo su gran punto de selección evidentemente la resistencia a la corrosión. El 17-4PH es de endurecimiento por precipitación, ya que desarrolla una gran resistencia después del tratamiento térmico.
Aleaciones de aluminio (aleaciones 6061, 7075): Un paso natural en la reducción de peso, que es importante en aplicaciones aeroespaciales y robótica. Estos productos se caracterizan por sus buenas relaciones resistencia-peso.
Aleaciones exóticas (titanio, Inconel): Son valoradas en entornos extremos de alta presión, como por ejemplo (en motores a reacción y procesamiento químico), donde la relación peso, alta resistencia, resistencia al calor y a la corrosión es una cuestión de suma importancia.
El tratamiento térmico suele ser un elemento muy necesario para lograr propiedades especiales en los ejes estriados en uso.
Endurecimiento completo (temple y revenido): Esto mejora la resistencia y dureza del eje completo, y es ideal para aplicaciones donde se requieren grandes capacidades de desgaste y carga.
Endurecimiento superficial (cementación, nitruración): Esto produce una capa exterior dura y resistente al desgaste, mientras que el núcleo se vuelve resistente y dúctil. Esto tiene resultados de gran importancia en el caso de las estrías, donde es necesaria una superficie exterior dura para resistir el desgaste, pero el núcleo debe tener suficiente tenacidad para poder soportar cargas de impacto repentinas.
Endurecimiento por inducción: Este método solo afecta la parte estriada del eje, dejando el resto en su estado original. Este proceso tiene un gran factor de proximidad, que elimina las uniones de procesos de tratamiento térmico más largos.
Efecto: El tratamiento térmico adecuado de los ejes estriados aumenta en gran medida su gran dureza superficial, así como su resistencia a la fatiga y al desgaste, lo que se traduce directamente en un aumento de la vida útil del componente en servicio bajo condiciones de carga pesada.
Los ejes estriados son necesarios en todos los campos de la ingeniería:
Automotriz: Transmisiones, ejes de transmisión, diferenciales, dirección asistida, cajas de transferencia.
Aeroespacial: Actuadores para superficies de control de vuelo, sistemas de tren de aterrizaje y componentes de motor.
Maquinaria industrial: Bombas, compresores, husillos de máquinas herramienta y transportadores.
Robótica, automatización: Articulaciones de brazos robóticos, actuadores lineales, mesas de posicionamiento de precisión.

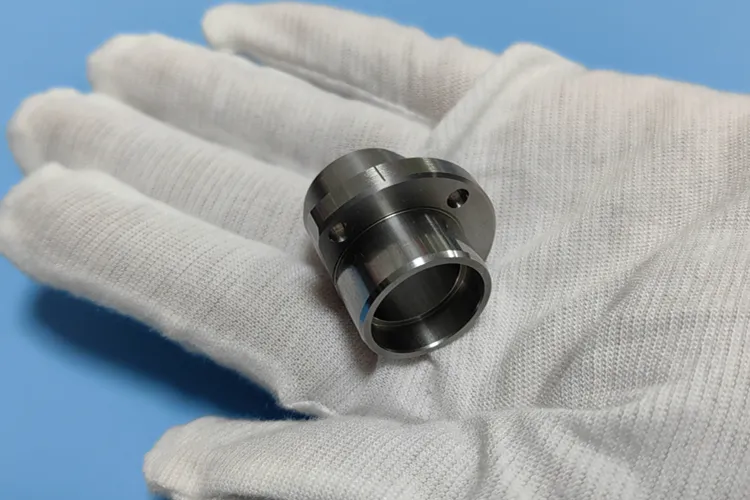

Médico: Herramientas quirúrgicas motorizadas, camas de hospital ajustables, dispositivos de imagen.
Falcon CNC Swiss no solo fabrica piezas, fabrica soluciones. Nuestra experiencia en mecanizado CNC suizo y fresado multieje proporciona un socio ideal para sus necesidades de ejes estriados personalizados. Sabemos que todas las aplicaciones son únicas y trabajamos estrechamente con usted desde el diseño hasta la entrega.
Tolerancias de precisión: Mantenemos tolerancias ajustadas para un ajuste y funcionamiento precisos.
Amplia selección de materiales: Utilizamos todos los materiales estándar y muchos exóticos.
Fabricación de servicio completo: Trabajamos desde el mecanizado hasta el tratamiento térmico, chapado y rectificado ejecutados en un proceso completo.
Garantía de calidad: Cada pieza se verifica cuantitativamente de cerca para mantener los más altos estándares de calidad.
Trabaje con nosotros para recibir ejes de material confiable y de alto rendimiento según sus especificaciones. Solicite un presupuesto hoy y descubra cómo podemos aportar precisión y calidad a su proyecto.
El eje estriado es una verdadera hazaña del diseño mecánico para resolver el complejo problema de transmitir par mientras se permite el movimiento con elegancia. En última instancia, el éxito del eje estriado depende de piezas diseñadas con precisión, la selección del material y, lo más importante, la fabricabilidad del producto. Al conocer los tipos, funciones y procesos de mecanizado, el ingeniero está capacitado para abordar el diseño de sistemas más confiables y eficientes. Los fabricantes que requieren calidad y rendimiento de precisión sin concesiones encontrarán en un especialista en el área de aplicaciones de ejes estriados como Falcon CNC Swiss la única solución para un rendimiento y confiabilidad óptimos.
1. ¿Cuál es la diferencia entre un eje estriado y un eje chavetero?
Un eje chavetero transmite par a través de una chaveta insertada en un chavetero con puntos de contacto sin alivio que producen un punto de alta tensión. Un eje estriado tiene múltiples dientes para transferir la carga distribuida uniformemente, lo que produce capacidades de par enormemente aumentadas, mejor concentricidad de las piezas y permite el movimiento lineal.
2. ¿Cómo decido entre estrías de evolvente o de lados rectos?
Las estrías de evolvente son la norma para aplicaciones de alto par debido a
