Un bloque de colector puede parecer simple por fuera —puede verse simplemente como un bloque rectangular con puertos y agujeros— pero por dentro, funciona como un sistema de control de tráfico que soporta presión para fluidos, aire o sistemas hidráulicos. Con un mecanizado adecuado, existe una excelente oportunidad para que los sistemas funcionen de manera limpia, estable y sin fugas. Si se mecaniza incorrectamente, los síntomas pueden ser graves, como caídas de presión invisibles, operación impredecible de las válvulas, contaminación y fugas que no se evidencian hasta después del ciclo térmico.
En lugar de tener una multitud de accesorios y mangueras conectando componentes entre sí, el bloque de colector combina todos los pasajes y puertos en un solo ensamblaje compacto. Las ventajas de integrar todos los pasajes y puertos en un solo ensamblaje compacto son evidentes: menos lugares donde puedan ocurrir fugas, ensamblajes más compactos, montaje más rápido; sin embargo, existe un mayor riesgo al tener todos los componentes contenidos en un solo ensamblaje—si hay un defecto en alguno de los pasajes o puertos, esto afectará a todo el ensamblaje y al funcionamiento del sistema. Esta guía detallará los factores más importantes relacionados con el mecanizado CNC de bloques de colectores desde la perspectiva de ingeniería: precisión de canales; diseño de sellado; selección de materiales; y cómo seleccionar un socio que entienda cómo hacerlo correctamente (y tenga un historial consistente de calidad).

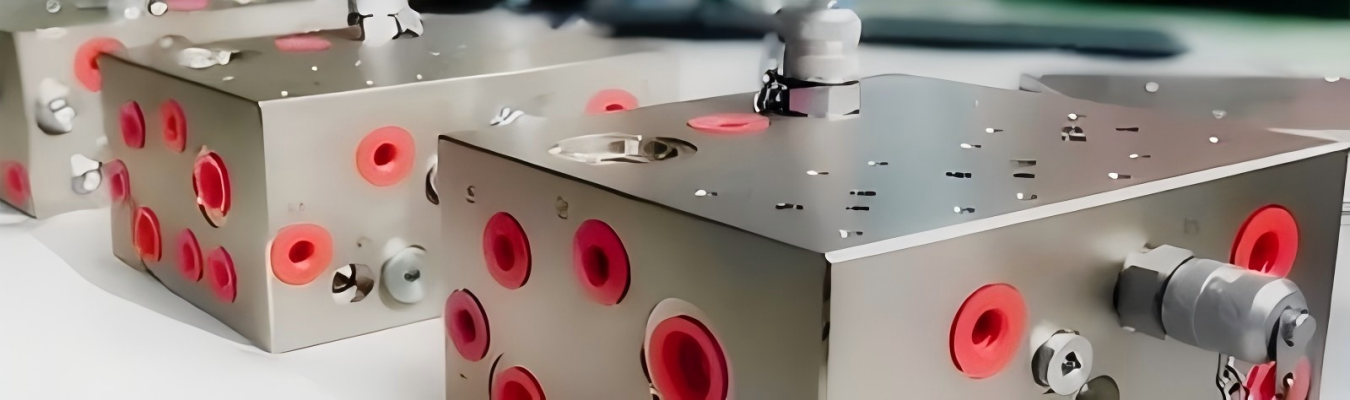

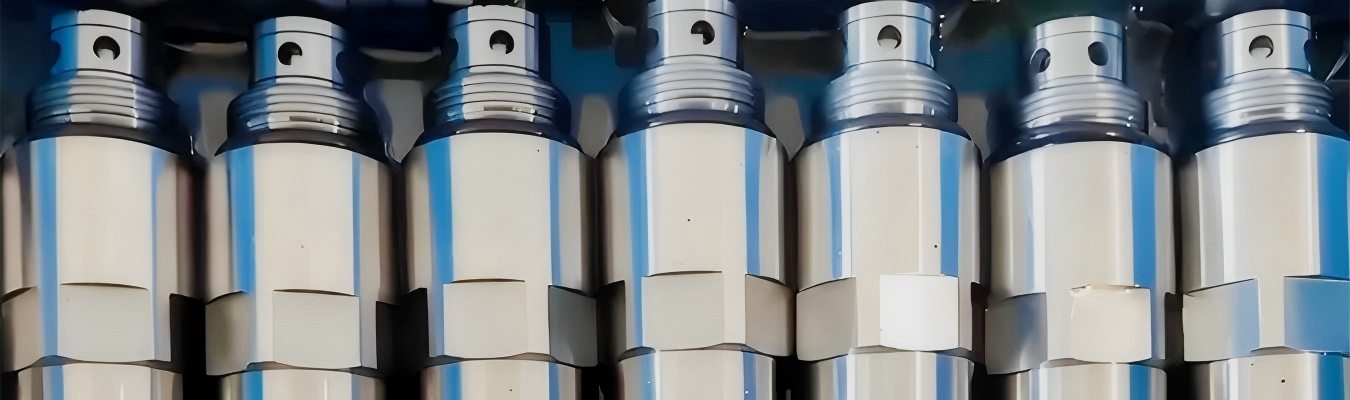

Un bloque de colector es un componente mecanizado que dirige el flujo entre bombas, válvulas, actuadores y depósitos. En lugar de usar docenas de accesorios y mangueras separados, un colector consolida todo en un solo bloque mecanizado con precisión.
| Tipo de Colector | Medio de Operación | Desafío Clave |
| Hidráulico | Fluido a alta presión (hasta 345 bar / 5000 PSI) | Sellado a alta presión, control de rebabas, precisión de ranuras para junta tórica |
| Neumático | Aire comprimido (baja presión, alta frecuencia de ciclo) | Prevención de microfugas, geometría de puertos consistente, calidad de rosca |
| Vacío | Vacío (sensible a fugas) | Sellado hermético, cero contaminación, sin microporos |
| Grasa/Lubricación | Grasa o aceite | Control de residuos internos, prevención de obstrucciones, pasajes libres de virutas |
La mayoría de los bloques de colectores de vacío tienen los estándares más altos de limpieza y acabado superficial. La categoría más cercana a los bloques de colectores de vacío en cuanto a limpieza y estándares de acabado superficial son los sistemas hidráulicos utilizados para aplicaciones de sellado.
Más específicamente, los bloques de colectores mecanizados por CNC se utilizan en muchos tipos diferentes de equipos industriales, incluidos equipos de fabricación, automatización de fábricas, robótica, hospitales, equipos aeroespaciales y aplicaciones energéticas. Seleccionar un fabricante es una decisión importante si pretende utilizar un bloque de colector personalizado mecanizado por CNC en sus sistemas hidráulicos, neumáticos u otros sistemas de manejo de fluidos.
Cuando un bloque de colector se mecaniza incorrectamente, puede tener defectos que no verá hasta que se rompa. Las causas más comunes de falla son:
Agujeros pasantes desalineados que crean turbulencia en el sistema de control, así como ruido y pérdida de presión;
Rebabas retenidas de los procesos de fabricación, que son la causa principal de atascos en los carretes de las válvulas proporcionales
La falta de superficies de sellado planas y/o lisas puede causar expulsiones de juntas tóricas en sistemas de alta presión.
Las estadísticas de la industria muestran que la gran mayoría de las fallas de las válvulas solenoides ocurren debido a alguna forma de contaminación, y una parte significativa de esa contaminación proviene de bloques de colectores mal desbarbados y acabados producidos por el fabricante de válvulas.
Acabado Superficial de Sellado
Las superficies de montaje de válvulas generalmente requieren un Ra ≤ 0.4 µm y una planitud de ≤ 0.01 mm para crear un sello sin fugas. Si un sistema de aire puede aceptar un rayón en su superficie de montaje de válvula, entonces puede crear una ruta de fuga en un sistema hidráulico.
Tolerancias de Ranuras para Junta Tórica
Una ranura para junta tórica con ajuste adecuado (ancho, profundidad y radio) evita la extrusión de la junta tórica. Un bloque de colector hidráulico puede "verse perfecto", pero puede fallar en servicio si las esquinas redondeadas de las ranuras para juntas tóricas no son consistentes.
Condición de Inspección de Puertos
Los chaflanes inconsistentes en los puertos de una válvula pueden crear variabilidad en el ensamblaje y dañar el sistema de sellado de la válvula; por lo tanto, siempre se deben utilizar chaflanes estandarizados para mantener la integridad tanto del ensamblaje como del sistema de sellado.
Calidad de la Rosca
Los defectos de ensamblaje y las inconsistencias en el sellado a menudo se crean como resultado de la deriva de la rosca durante procedimientos de ensamblaje apretados. Para un rendimiento de sellado adecuado de los bloques de colectores mecanizados con precisión durante todo el proceso de ensamblaje, siempre deben existir una formación de rosca consistente y condiciones de entrada de rosca adecuadas.
Las intersecciones de taladros cruzados deben planificarse y controlarse, y nunca se deben crear rebabas o virutas dentro de las intersecciones. La falta de gestión adecuada de las intersecciones de taladros cruzados puede crear atrapamiento de virutas (creando una restricción en la línea) y fragmentos de rebabas aguas abajo del sistema de control. Cada bloque de colector mecanizado con precisión CNC debe:
Tener la profundidad de taladro y la intersección planificadas y gestionadas
Estar desbarbado a fondo en todas las áreas internas
Estar limpio y verificarse su limpieza completamente después del ensamblaje
El material adecuado para sus bloques de colectores CNC depende de los requisitos de presión, el entorno operativo, las necesidades de resistencia a la corrosión y las consideraciones de costo.
| Material | Mejor para | Resistencia | Resistencia a la Corrosión | Maquinabilidad | Costo |
| Aluminio (6061-T6) | Sistemas neumáticos, hidráulica de baja presión, aplicaciones ligeras | Media (ligero) | Buena | Excelente (corte rápido, bajo desgaste de herramienta) | Bajo |
| Acero Aleado 4140 | Hidráulica de alto ciclo, sistemas de alta presión | Muy alta | Regular (necesita recubrimiento) | Buena (tratable para dureza) | Moderado |
| Acero Inoxidable 304/316 | Entornos corrosivos, agua/refrigerante, químico, marino | Alta | Excelente | Desafiante (alto desgaste de herramienta) | Alto |
| Latón (C36000) | Neumática de baja presión, instrumentación, agua | Media | Buena | Excelente | Moderado |
| Titanio (Grado 5) | Alta resistencia, ligero, necesidades extremas de corrosión | Muy alta (relación resistencia-peso) | Excelente | Difícil (endurecimiento por trabajo, calor) | Muy alto |
En aplicaciones hidráulicas (tanto de baja como media presión), los bloques de colectores mecanizados por CNC hechos de aleación de aluminio 6061-T6 son el material más común. Los beneficios del aluminio 6061-T6 incluyen una excelente relación resistencia-peso, excelente maquinabilidad y una resistencia a la corrosión sobresaliente, todo a un precio relativamente económico.
Mejores aplicaciones para bloques de colectores mecanizados por CNC de aluminio: sistemas neumáticos; automatización; automatización de fábricas; robótica; sistemas de control.
Clasificaciones de presión: Neumática: hasta 250 psi (17 bar), que es menor para aplicaciones hidráulicas que los colectores convencionales de latón o acero inoxidable.
Tipo de acabado: anodizado o acabado con un recubrimiento más grueso para proporcionar dureza y resistencia a la corrosión adicionales.
Para procesos como la fabricación limpia y el control del uso de productos químicos en diversos entornos industriales, el acero inoxidable se está convirtiendo rápidamente en el material estándar para la creación de colectores mecanizados por CNC.
El acero in
