Hasta hace poco, la producción de piezas complejas implicaba descomponer el producto en piezas más pequeñas. Mecanizar un lado, mover la pieza a otro lugar, mecanizar el otro lado y rezar para que todo encajara correctamente al finalizar. Cada vez que se colocaba la pieza en una ubicación diferente, se introducían nuevos errores; cuanto más compleja era la pieza, mayor era la probabilidad de que ocurriera un error.
El mundo del mecanizado CNC actual es muy diferente. El mecanizado CNC de piezas complejas ha avanzado enormemente gracias a la tecnología multieje, el software avanzado y la ingeniería de precisión humana, permitiendo que piezas que antes requerían de seis a siete configuraciones ahora se mecanizan en una sola operación. Tolerancias que hace diez años se consideraban imposibles son ahora algo habitual.
En esta guía te ayudaré a comprender qué hace que una pieza sea "compleja", cómo se fabrican las piezas complejas mecanizadas por CNC y qué debes considerar al seleccionar un proveedor para fabricar piezas de alta tolerancia. Comprender estos conceptos te ayudará en tu proceso de diseño para un implante de dispositivo médico, un soporte estructural para la industria aeroespacial o la fabricación de componentes industriales, además de reducir la posibilidad de costosos errores de fabricación.
Antes de hablar de soluciones, entendamos el problema. Una pieza se considera compleja para el mecanizado CNC de piezas complejas si tiene una o más de estas características.
| Factor de Complejidad | Por Qué es Importante |
| Curvas compuestas y superficies de forma libre | Requiere movimiento multieje simultáneo; las máquinas de 3 ejes no pueden mantener el contacto adecuado de la herramienta |
| Cavidades profundas | Las herramientas estándar no alcanzan; requiere herramientas de alcance largo o estrategias especializadas |
| Socavados | La herramienta de corte debe acceder a características ocultas detrás de otras superficies |
| Paredes delgadas (por debajo de 0.8 mm para metales) | Propensas a la desviación y vibración durante el corte |
| Agujeros profundos (relación profundidad-ancho 3:1) | La desviación de la herramienta, la acumulación de calor y la evacuación de viruta se convierten en problemas graves |
| Tolerancias estrechas en múltiples características | Los errores acumulativos de múltiples configuraciones pueden sacar las piezas de la especificación |
| Materiales difíciles (titanio, Inconel, acero endurecido) | Aumentan el desgaste de la herramienta, requieren velocidades más lentas y demandan estrategias especializadas |
Si tu diseño cumple varias de estas condiciones, estás ante componentes de mecanizado CNC avanzado. Pero la buena noticia es esta: con el equipo y el enfoque adecuados, estos desafíos se vuelven manejables.

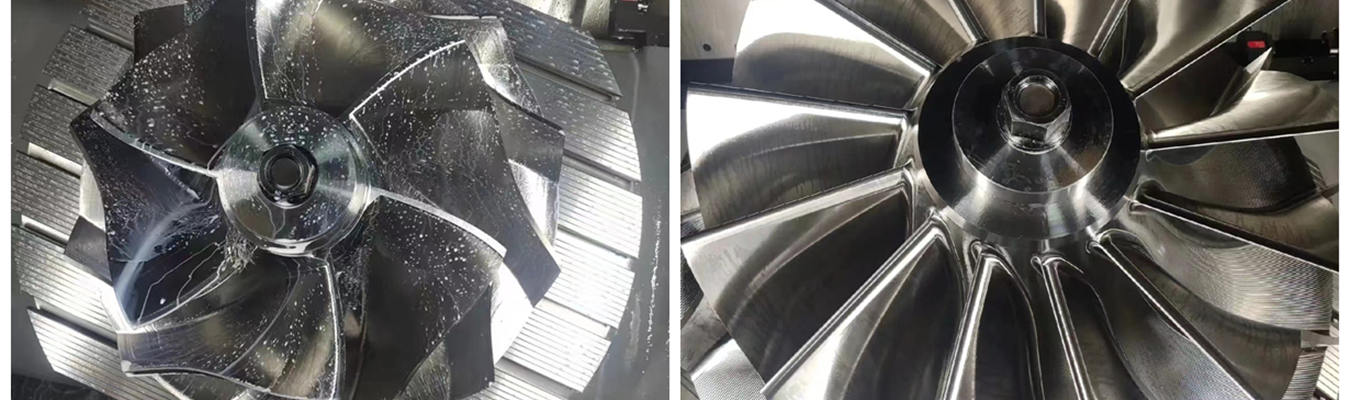

Cuando los ingenieros hablan de mecanizado CNC para piezas complejas, la tecnología de 5 ejes casi siempre forma parte de la conversación. He aquí por qué.
Una máquina CNC de 5 ejes puede mover la herramienta de corte o la pieza de trabajo a lo largo de cinco ejes diferentes simultáneamente: tres ejes lineales (X, Y, Z) más dos ejes rotativos. Esto proporciona cinco grados de libertad, lo que permite que la herramienta se acerque a la pieza desde prácticamente cualquier dirección. El resultado es que las piezas de mecanizado CNC de 5 ejes pueden completarse en una sola configuración, sin los errores de posicionamiento acumulativos que provienen de múltiples operaciones de sujeción.
| Beneficio | Qué Significa para Ti |
| Menos configuraciones | Una sujeción reemplaza de 4 a 6 configuraciones; menos manipulación significa menos errores |
| Tolerancias más ajustadas | Precisión de posicionamiento estable dentro de 0.005 mm; elimina errores acumulativos |
| Mejor acabado superficial | La herramienta mantiene un ángulo de corte óptimo en todo momento; reduce o elimina el acabado secundario |
| Tiempos de ciclo más cortos | Hasta un 84% de reducción en el tiempo de mecanizado para piezas complejas |
| Vida útil prolongada de la herramienta | Los ángulos de corte óptimos reducen el desgaste de la herramienta; hasta un 140% más de vida útil |
| Mayor libertad de diseño | Las características que eran imposibles en máquinas de 3 ejes se vuelven sencillas |
La capacidad de evitar errores acumulativos de tolerancia al mecanizar en 5 ejes es, con diferencia, su beneficio más significativo. Cada vez que se retira un componente de una máquina de 3 ejes existente para reposicionarlo en otra ubicación, siempre existe la posibilidad de que la nueva configuración no se alinee correctamente con el componente anterior. Esto crea un error compuesto en cada una de las veces que se ha reposicionado el componente. Con la maquinaria de 5 ejes, se mecaniza la pieza completa en una sola operación, por lo tanto, no se tiene la posibilidad de acumular errores a través de una pila de piezas reposicionadas.
Por ejemplo, considere el álabe de turbina de un motor a reacción, que es el caso clásico para esta aplicación. Una máquina típica de 3 ejes requeriría al menos cuatro configuraciones para lograr esta geometría. Por lo tanto, con una tasa de aprobación del 85%, utilizando tecnología de 5 ejes, la misma pieza se puede mecanizar en una sola configuración con una tasa de aprobación del 99% y sin necesidad de operaciones de pulido secundarias debido a la alta calidad del acabado superficial producido en el álabe de turbina mediante el mecanizado de 5 ejes. Obtenga más información sobre nuestras tecnologías de mecanizado de 5 ejes.
No todas las piezas necesitan mecanizado de 5 ejes. Comprender las diferencias te ayuda a elegir el enfoque correcto.
| Tipo de Máquina | Ejes | Mejor Para | Limitaciones |
| 3 Ejes | X, Y, Z | Superficies planas, bolsillos simples, contornos 3D básicos | No puede acceder a socavados; múltiples configuraciones para piezas de múltiples caras |
| 4 Ejes | X, Y, Z + A (rotativo) | Piezas cilíndricas, ranuras helicoidales, mecanizado indexado de múltiples caras | Limitado para superficies curvas continuas; aún requiere reposicionamiento para algunas características |
| 5 Ejes (3+2) | 5 ejes indexados | Piezas de múltiples caras con características anguladas pero caras planas | No puede mecanizar superficies curvas continuas en una sola pasada |
| 5 Ejes (simultáneo completo) | 5 ejes continuos | Curvas compuestas, superficies de forma libre, álabes de turbina, implantes médicos | Mayor complejidad de programación; mayor capacidad |
Para piezas de mecanizado de metales complejas reales, el mecanizado simultáneo completo de 5 ejes suele ser la única solución práctica. Para piezas con características anguladas pero caras planas, el posicionamiento 3+2 (5 ejes indexados) puede ser suficiente.
Cuando se habla de piezas de mecanizado CNC de tolerancia estrecha, los números importan. Seamos claros sobre lo que es realista.
Rangos de Precisión Típicos:
| Tipo de Aplicación | Tolerancia Alcanzable | Ejemplos |
| Precisión estándar | ±0.01 mm (±0.0004 pulgadas) | Componentes industriales generales, soportes, carcasas |
| Alta precisión | ±0.005 mm (±0.0002 pulgadas) | Piezas estructurales aeroespaciales, instrumentos médicos |
| Precisión ultra alta | ±0.002 mm a ±0.001 mm | Álabes de turbina, carcasas de cojinetes, componentes aeroespaciales críticos |
| Nivel micrométrico (especializado) | ±0.001 mm (±0.00004 pulgadas) | Componentes ópticos, utillaje de semiconductores, implantes médicos especializados |
Al definir tolerancias, no especifiques más estrechamente de lo necesario. Las tolerancias estrechas afectan en gran medida al coste, pero no añadirán beneficio al rendimiento.
