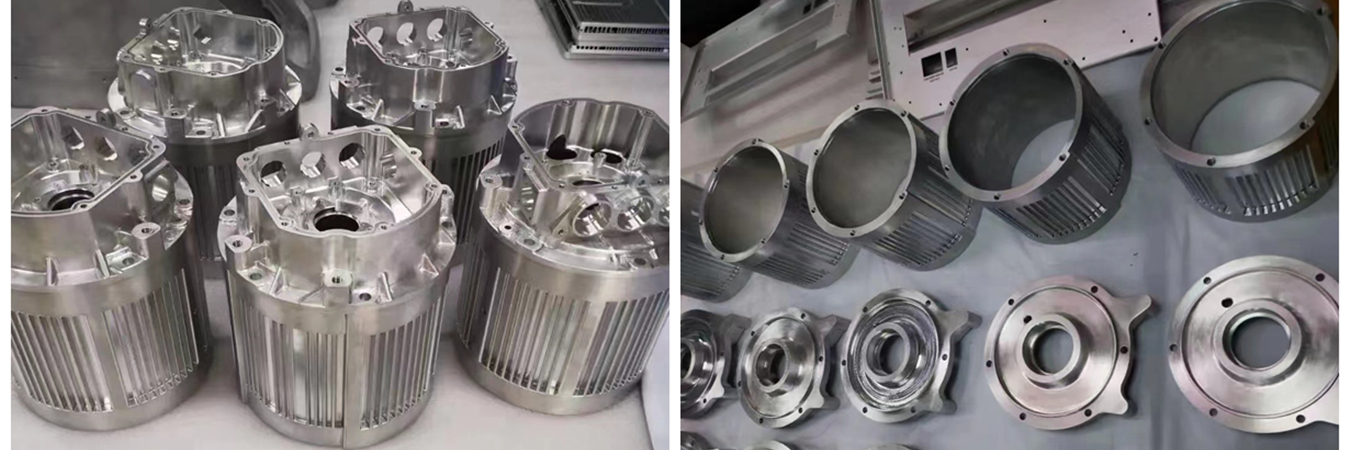

¿Qué hay de que sus dispositivos electrónicos tengan mejores hogares? Un gabinete es como una armadura para sus componentes electrónicos: protege componentes sensibles e incorrectos del polvo, impactos e interferencias, y comunica a los usuarios cómo deben percibir su producto (elegante, robusto o profesional corporativo). Entonces, ¿cómo se construye esa armadura? Si busca algo fuerte, preciso y de aspecto premium, los gabinetes de aluminio mecanizados por CNC son difíciles de superar. Mientras que el moldeo por inyección de plástico (que requiere moldes costosos para crear las piezas finales) y la fabricación de chapa metálica (que puede resultar en formas cúbicas), el mecanizado CNC le proporciona piezas sólidas y precisas directamente desde su archivo CAD.
Esta guía está dirigida a diseñadores de productos, ingenieros mecánicos y emprendedores que desean comprender mejor cómo se puede utilizar el mecanizado CNC en el diseño y prototipado de gabinetes para dispositivos electrónicos. Trataremos de mantener breve la tediosa explicación técnica y centrarnos en lo que le importa: llevar un gran producto al mercado.
Los gabinetes personalizados son cajas protectoras creadas según sus especificaciones exactas. En lugar de comprar una caja de plástico estándar en un estante, usted diseña el tamaño, la forma, los agujeros y otras características. Esto es especialmente importante cuando su placa de circuito tiene una disposición única, o necesita puntos de montaje precisos para conectores y acabados.
Los gabinetes se definen básicamente por el material del que están hechos y cómo se fabrican. Los tipos comunes son:
Gabinetes Mecanizados por CNC: Fresados a partir de bloques sólidos de metal o plástico; fuertes y precisos, ideales para prototipos rápidos o productos de alta gama.
Gabinetes de Chapa Metálica: "Doblados" y cortados a partir de láminas de metal; rentables si desea una caja grande y simple, pero no tan precisos ni fuertes como las alternativas CNC.
Gabinetes Moldeados por Inyección: Moldeados en un molde de plástico; económicos para tiradas de muy alto volumen (10,000+ unidades), pero requieren costos de herramienta muy elevados.
Gabinetes Extruidos: Perfiles de aluminio extrudados a través de un dado y luego cortados a medida; ideales para perfiles muy largos y consistentes (como carcasas de LED).
¡Ah, la pregunta del millón! El costo de una caja de gabinete personalizada depende de una gran cantidad de factores, como:
Complejidad: Más agujeros, roscas y radios ajustados significan más tiempo.
Material: El aluminio es relativamente asequible y sencillo de mecanizar. El acero inoxidable o (¡cáspita!) el titanio cuestan más.
Cantidad: El mecanizado es adecuado para 1 a 1000 unidades, pero si desea 10,000 o más, puede considerar moldes, aunque el CNC ofrece flexibilidad sin costos de herramienta.
Acabado: La pintura, el anodizado o la serigrafía añaden costo pero también valor.
Un gabinete mecanizado simple para un prototipo y una tirada a pequeña escala, en aluminio mecanizado, podría costar entre 50 y 150 dólares la pieza, pero en una tirada de 500, podría ser de 15 a 30 dólares la pieza. Solicite siempre una revisión de Diseño para Fabricación (DFM): los buenos fabricantes de gabinetes mecanizados pueden sugerir cambios que reduzcan el precio sin sacrificar el rendimiento.

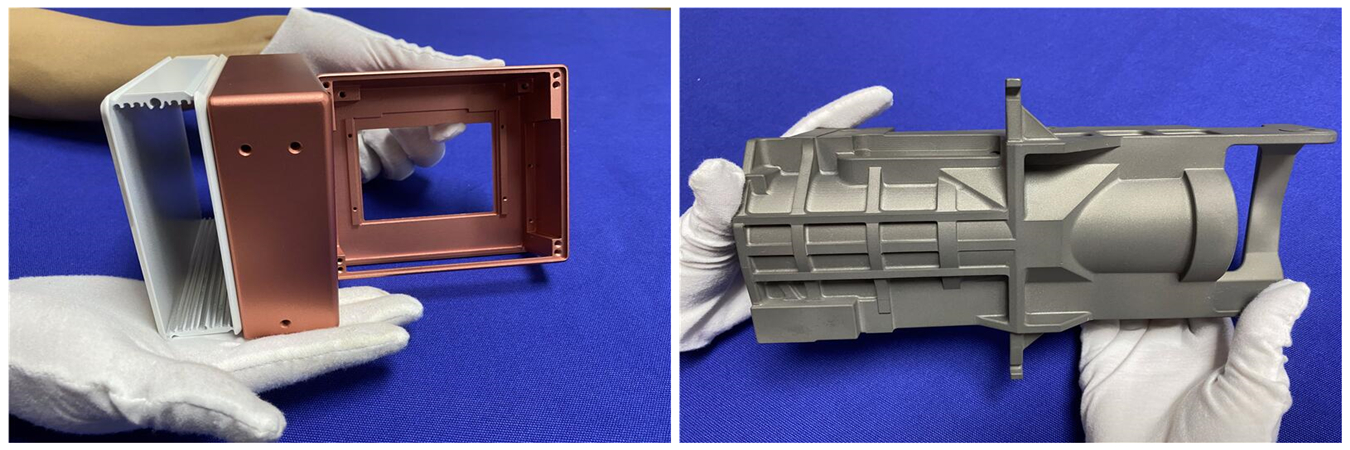

Al diseñar dispositivos electrónicos (como un monitor médico, un sensor industrial, un gadget de consumo moderno), el gabinete no es solo una caja. Es un componente funcional del sistema interior. He aquí por qué el mecanizado CNC para gabinetes electrónicos suele ser la mejor opción.
Los dispositivos electrónicos requieren agujeros precisos para conectores, pantallas y botones. Con un gabinete mecanizado por CNC, su USB, LED e interruptor de encendido encajarán correctamente siempre. Sin taladrar ni limar a mano. Piense en tolerancias tan ajustadas como ±0.05 mm, y todo encaja como se diseñó.
Un gabinete de aluminio mecanizado es resistente. Puede soportar caídas, vibraciones, manipulación brusca y no se agrieta durante el uso. Al cortarse de un bloque sólido, no tiene costuras débiles como en la chapa doblada. Esto es crucial para dispositivos portátiles o equipos utilizados en fábricas.
Los chips potentes se calientan. El aluminio es un excelente conductor de calor. Al diseñar su gabinete de aluminio personalizado, puede integrar disipadores de calor directamente en los laterales. ¡El propio gabinete aleja el calor de los chips delicados y a menudo elimina la necesidad de un ventilador o disipador separado!
¿Alguna vez su teléfono ha generado estática en sus altavoces? Eso es interferencia electromagnética (EMI). Un gabinete sólido de metal mecanizado por CNC actúa como una jaula de Faraday. Evita que el ruido electromagnético entre o salga. Esto es importante para dispositivos médicos de precisión y equipos de comunicaciones.
Seamos sinceros: los consumidores juzgan un producto por su apariencia. Un fabricante de gabinetes de aluminio personalizados puede ofrecerle una sensación sólida y nítida que el plástico no puede igualar. Con acabados como el granallado y el anodizado (en cualquier color que desee) y el grabado láser, aseguramos que su producto luzca profesional y confiable.
Bien, ya está convencido de que el mecanizado CNC es el camino a seguir. Esto es lo que debe tener en cuenta al diseñar su caja de gabinete personalizada.
| Material | Mejor Para | Ventajas | Desventajas |
| Aluminio 6061 | La mayoría de proyectos: electrónica de consumo, controles industriales, prototipos | Excelente maquinabilidad, ligero, resistente, ideal para anodizado | Puede abollarse bajo impacto extremo |
| Aluminio 5052 | Gabinetes de chapa metálica doblada | Buena resistencia a la corrosión, se dobla bien | Menos rígido que el 6061 para mecanizado |
| Acero Inoxidable | Entornos hostiles: procesamiento de alimentos, marino, equipos médicos | Muy resistente, excelente resistencia a la corrosión | Pesado, más difícil de mecanizar (costoso) |
| Latón | Perillas decorativas, blindaje RF | Acabado hermoso, fácil de mecanizar, buen conductor | Pesado, caro |
| Plásticos (ABS, Delrin, Policarbonato) | Ligero, aislamiento eléctrico, cubiertas transparentes | Bajo costo, ligero, no conductivo | No tan resistentes, se rayan, mala transferencia de calor |
Para el 90% del mecanizado CNC de gabinetes para dispositivos electrónicos, el aluminio 6061 es la opción predilecta. Es resistente, fácil de trabajar y tiene un acabado hermoso. Explore nuestros componentes mecanizados de precisión CNC.
Espesor de Pared: Necesitará un mínimo de 1.5 mm a 3 mm aproximadamente para rigidez; las paredes delgadas pueden provocar vibraciones desagradables de la pieza durante el mecanizado o, peor aún, una sensación de fragilidad en las manos del usuario.
Salientes y Espaciadores: ¿Necesita atornillar algo a una placa de circuito? Diseñe pequeñas áreas elevadas o almohadillas en su modelo (las llamamos salientes) con agujeros que puedan roscarse. Mucho más limpio que pegar espaciadores después.
Redondeos (Esquinas Redondeadas): Las herramientas de corte son redondas. Las esquinas internas tendrán literalmente un radio igual al tamaño de la herramienta. Redondee las esquinas de sus diseños al menos 1 mm aproximadamente, de lo contrario corre el riesgo de necesitar una herramienta especializada costosa.
Orificios de Ventilación: Si su dispositivo se calienta, proporcione ventilación ranurada o con agujeros. Fácil de mecanizar.
Entonces, ¿cómo se convierte un bloque sólido de metal en un elegante gabinete de aluminio personalizado? Siga leyendo para conocer la versión simplificada de cómo lo hacemos en Falcon CNC Swiss.
Revisión de Diseño (DFM): Usted nos envía su modelo 3D (un archivo STEP, por ejemplo). Nuestros ingenieros buscan posibles problemas, lugares donde las esquinas son demasiado ajustadas y las paredes demasiado delgadas, entre otros, y recomiendan cambios. Esto por sí solo puede ahorrarle mucho tiempo y dinero sin costo adicional para usted.
Adquisición de Material: Obtenemos el bloque de material del tamaño adecuado (por ejemplo, aluminio 6061) con certificación completa del molino si lo necesita.

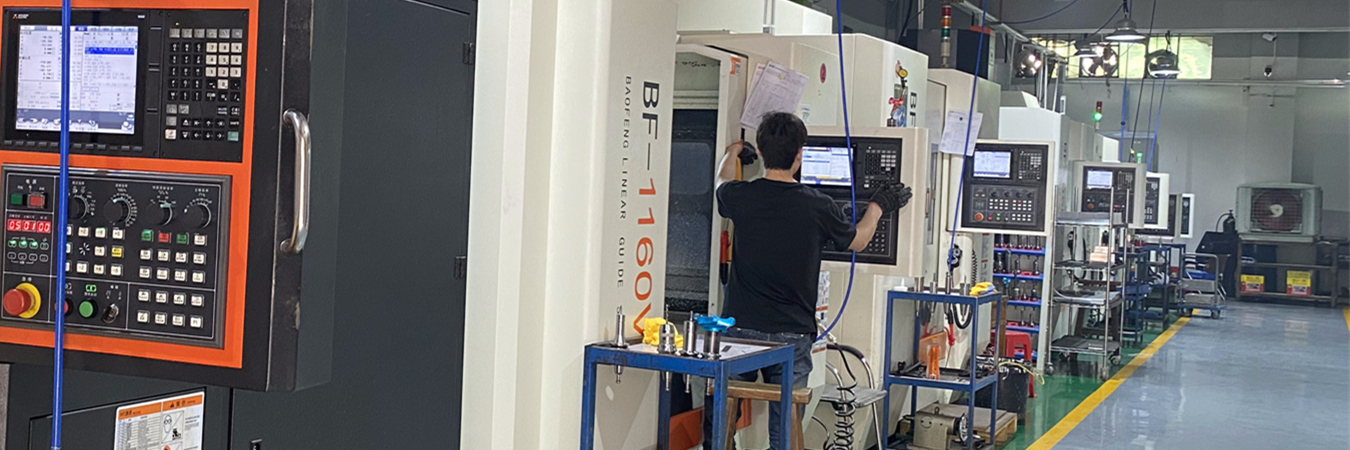

Mecanizado CNC: El bloque se coloca en la fresadora CNC. Nuestras fresadoras de alta tecnología de 3, 4 y 5 ejes tallan las cavidades dentro de la caja, perforan todos los agujeros y dan forma al exterior. Si su caja es lo suficientemente compleja, es posible que incluso tengamos que girar la pieza en la máquina para acceder a ambos lados.
Operaciones Secundarias: ¿Necesita roscas? Fácil, roscaremos los agujeros por usted. ¿Desea un acabado súper suave? También lo hacemos.
Acabado: Finalmente, aquí es donde se pone emocionante. Podemos granallarla para obtener un acabado mate fino y uniforme, y luego anodizarla. La anodización es un proceso electroquímico que añade una capa dura y de color al aluminio para protegerlo de la corrosión (piense en negro, plateado, rojo, azul, lo que prefiera). También podemos serigrafiar logotipos o etiquetas directamente en su superficie.
Inspección: Se verifica cada dimensión crítica; a menudo con una Máquina de Medición por Coordenadas (CMM) para asegurar que coincida con su dibujo.
Embalaje y Envío: Sus piezas se embalan cuidadosamente y se envían a usted.
Consulte nuestras capacidades de fabricación de gabinetes personalizados.
